Altium Designer 鼠标移动到元件高亮显示连接网络

最新推荐文章于 2024-12-09 11:26:45 发布
最新推荐文章于 2024-12-09 11:26:45 发布
阅读量9.1k 收藏 11
点赞数 4
分类专栏： Altium Desigenr
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/cnicfhnui/article/details/109235110
版权

很多人在新安装的Altium Designer软件之后发现鼠标移动到线上或器件上不会高亮显示所有连接网络了。如下图

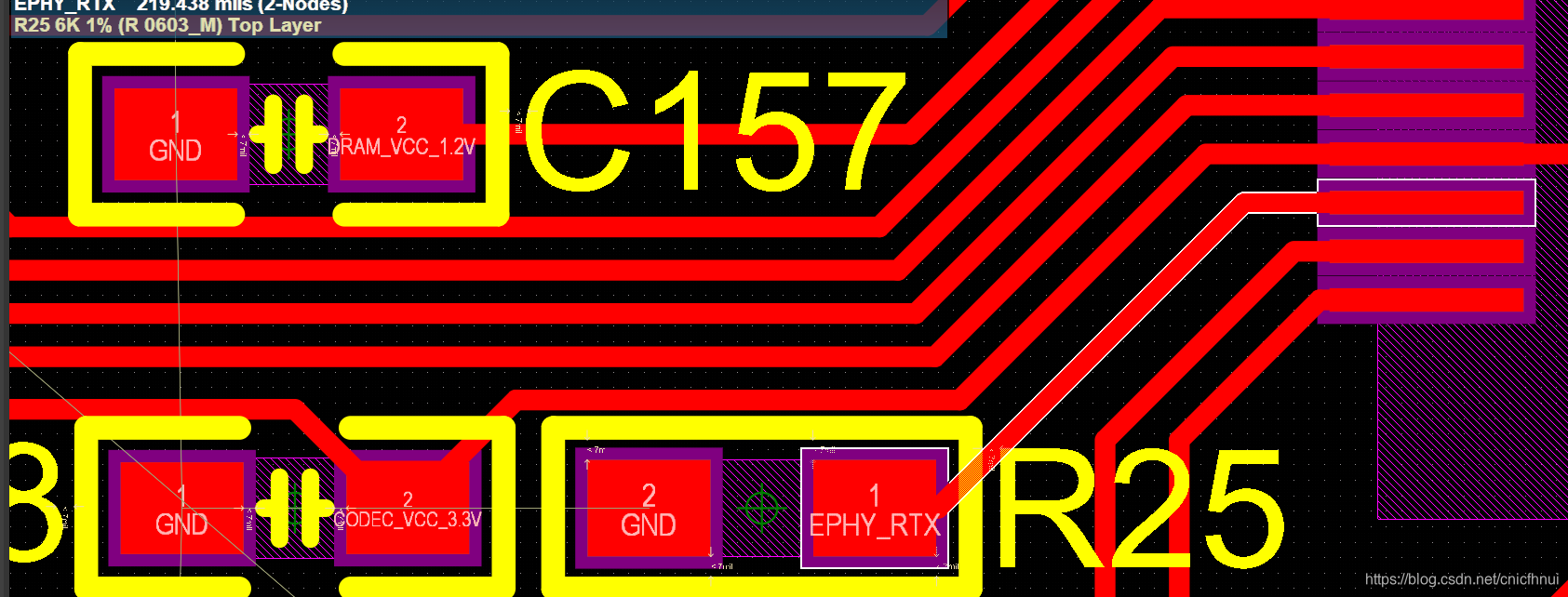

左上角显示鼠标在R25上面（无法截图鼠标指针）

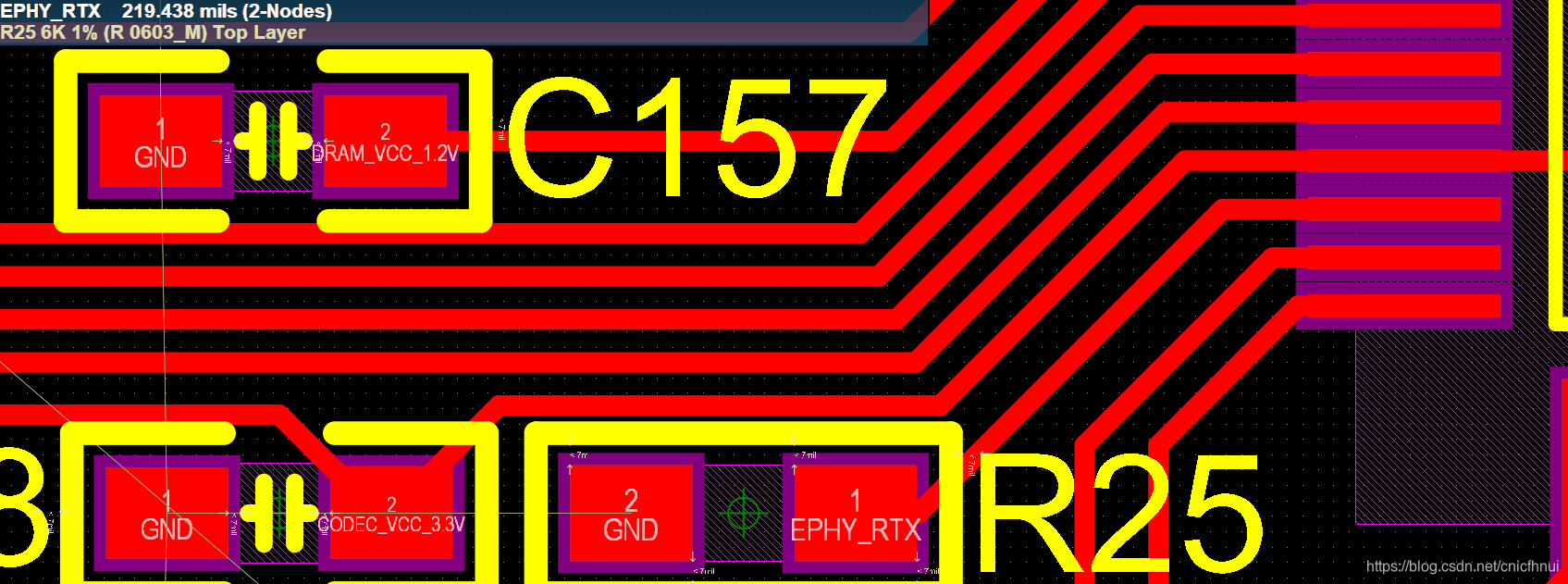

高亮效果

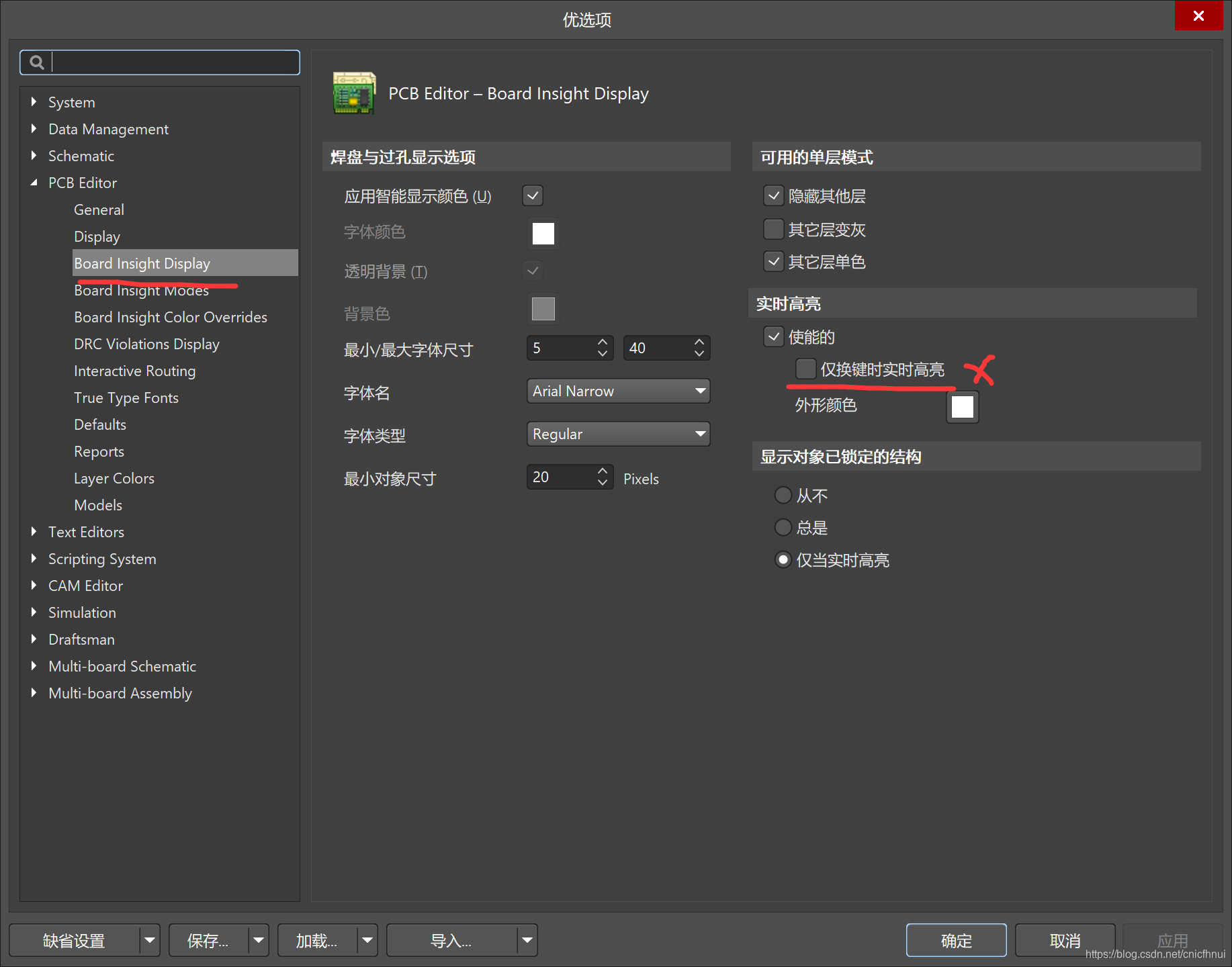

打开全局设置修改：
