Solid works如何将工程图默认比例改成1：1

导图目的：为了方便将图纸导入到其他软件中直接使用，如到CAD中比例为1：1

简述：
1、点击选项查看默认模板
2、记住工程图的存储路径（位置）
3、点击工程图去掉自动缩放的勾选

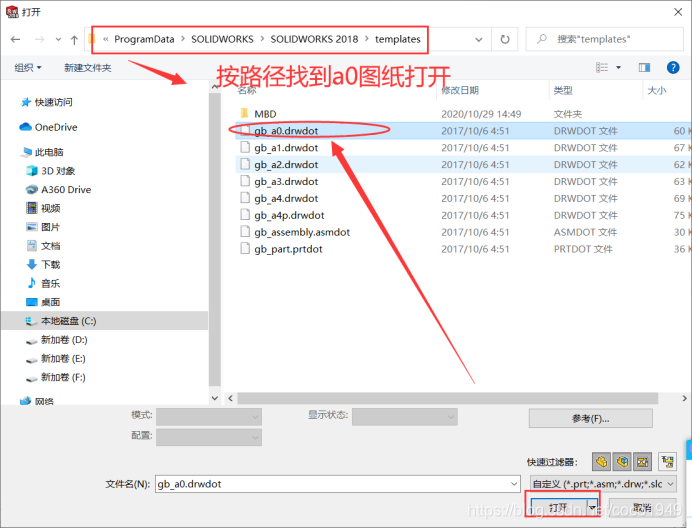

4、点击软件中的文件打开找到工程图纸打开

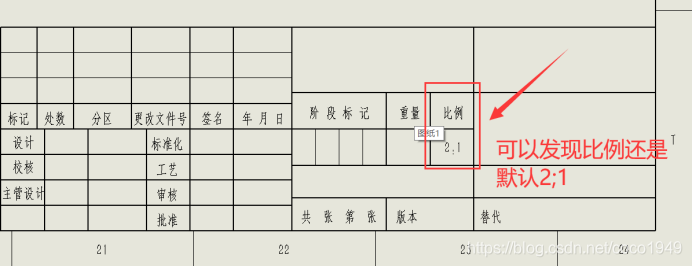

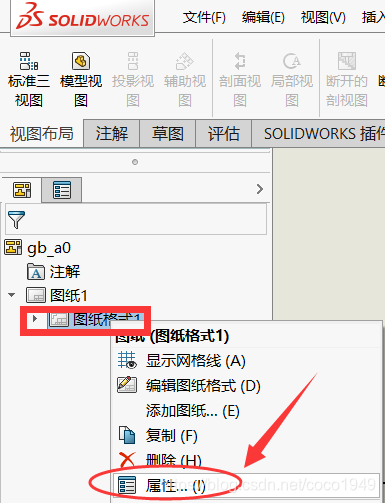

5、点击图纸格式属性

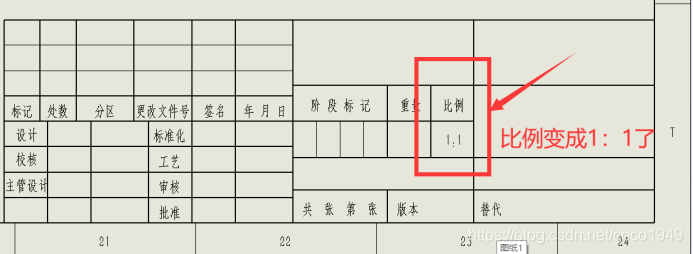

6、修改比例1：1
7、全部保存

点击齿轮状的图标
在这里插入图片描述

点击选项

在这里插入图片描述

点击默认模板，找到工程图的默认路径

记住路径C:\ProgramData\SolidWorks\SOLIDWORKS 2018\templates\gb_a4.drwdot

在这里插入图片描述

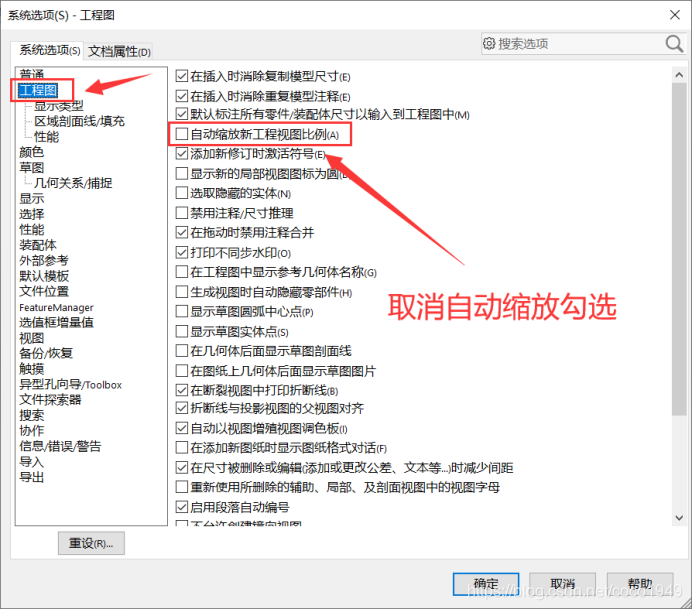

点击工程图，取消自动缩放新工程视图比例----点击确定
