Codesys用ST语言实现对CSV文件的读写操作+代码下载

一、开发环境说明

• 编程软件： Codesys V3.5 SP17
• 运行设备：PC电脑
• 编程语言： ST

二、配置操作

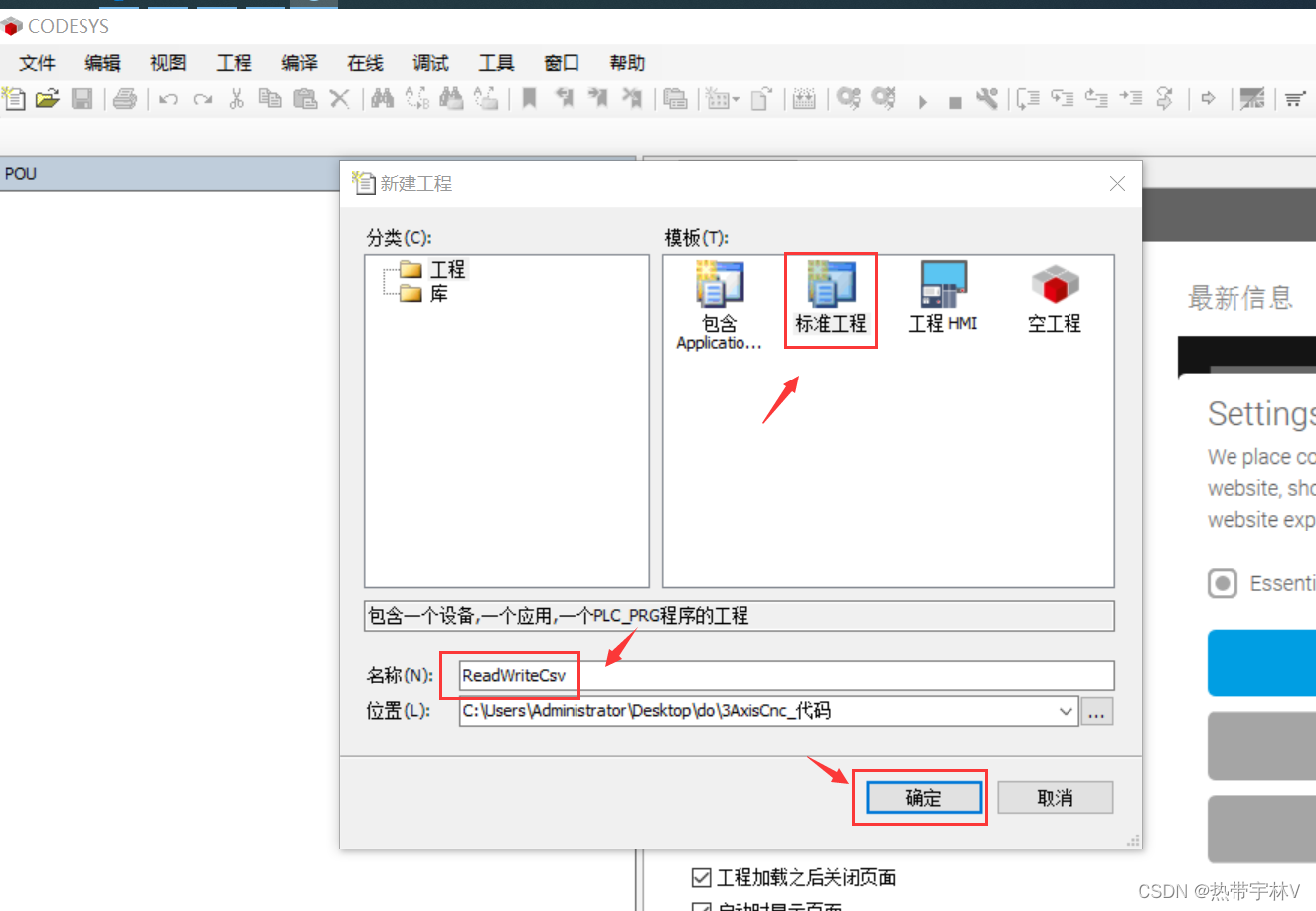

1、新建Codesys工程，依次点击【文件】—【新建工程】—【标准工程】— 输入名称，如下图所示

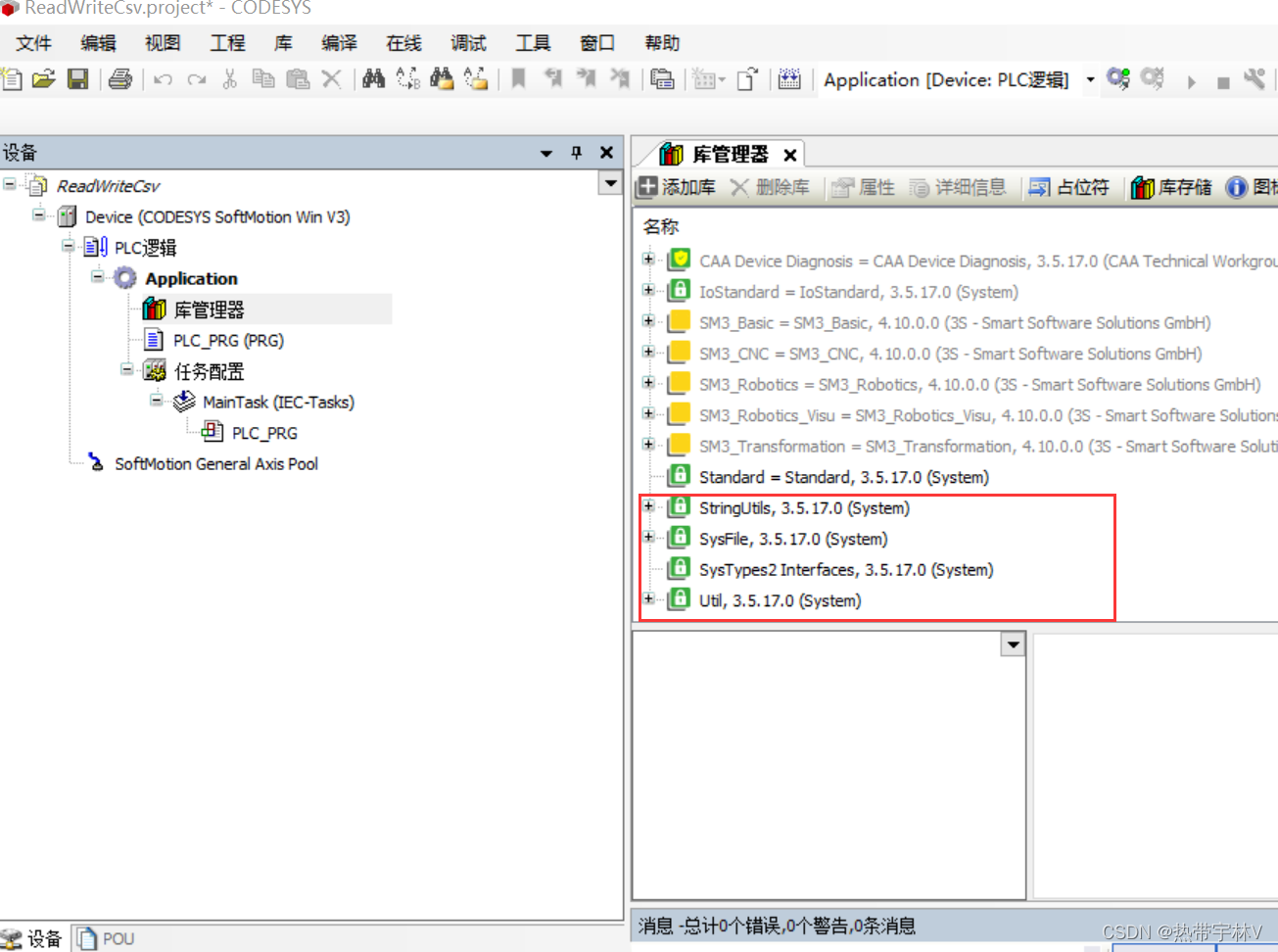

2、添加依赖库文件，依次点击【库管理器】—【添加库】–【高级】— 输入库名称 —【确定】，如下图所示

需要添加的库：

• SysFile
• StringUtils
• SysTypes2 Interfaces
• Util

3、编写读写CSV文件的函数：

• ReadCSVData
• WriteCSVData

用到的主要库函数

函数名	说明
SysFileOpen	打开或创建文件，并返回文件句柄。
SysFileClose	关闭句柄指定的文件
SysFileRead	从文件中读取字节
SysFileWrite	往文件中写入字节
SysFileGetPos	获取当前文件指针的位置

4、在PLC_PRG中编写代码，调用函数实现CSV文件操作

//声明部分
PROGRAM PLC_PRG

VAR
  pbyteFileHandle  : RTS_IEC_HANDLE;//文件句柄
  strFileName      : STRING := 'D:\File.csv';//csv文件路径
  astrCsvData  : ARRAY[0..20] OF STRING(20) ;//读写的数据
  udiResult        : ARRAY[1..2] OF  RTS_IEC_RESULT;//返回操作的结果  0 --成功
END_VAR
VAR
	bRead  : BOOL;//读操作
	bWrite : BOOL;//写操作
	iCount : INT; //临时值 for循环用
END_VAR

IF bRead  = TRUE THEN //读操作
   bRead          := FALSE;//只读一次 上升沿触发
   pbyteFileHandle:= SysFileOpen(szFile:= strFileName, am:= ACCESS_MODE.AM_READ_PLUS, pResult:= ADR(udiResult[1]));//打开文件，获取文件句柄
   FOR iCount     := 0 TO  10 BY 1 DO //读10个值
	   astrCsvData[iCount]    :=  ReadCSVData(hFileHandle := pbyteFileHandle);//调用读函数
	   IF astrCsvData[iCount]  = '' THEN //如果读到的字符为空，表示读完，返回
		   SysFileClose(hFile := pbyteFileHandle);//释放文件句柄
		   RETURN;
	   END_IF
   END_FOR
   SysFileClose(hFile:= pbyteFileHandle);//释放文件句柄
END_IF


IF bWrite   = TRUE THEN //写操作
	bWrite := FALSE;  //只写一次 上升沿触发
	pbyteFileHandle:= SysFileOpen(szFile:= strFileName, am:= ACCESS_MODE.AM_WRITE_PLUS, pResult:= ADR(udiResult[2]));//打开文件，获取文件句柄
	FOR iCount     := 0 TO  10 BY 1 DO //写10个值
	   WriteCsvData(hFileHandle := pbyteFileHandle, strWriteData := astrCsvData[iCount]);//调用写函数
    END_FOR
	SysFileClose(hFile:= pbyteFileHandle);//释放文件句柄
END_IF

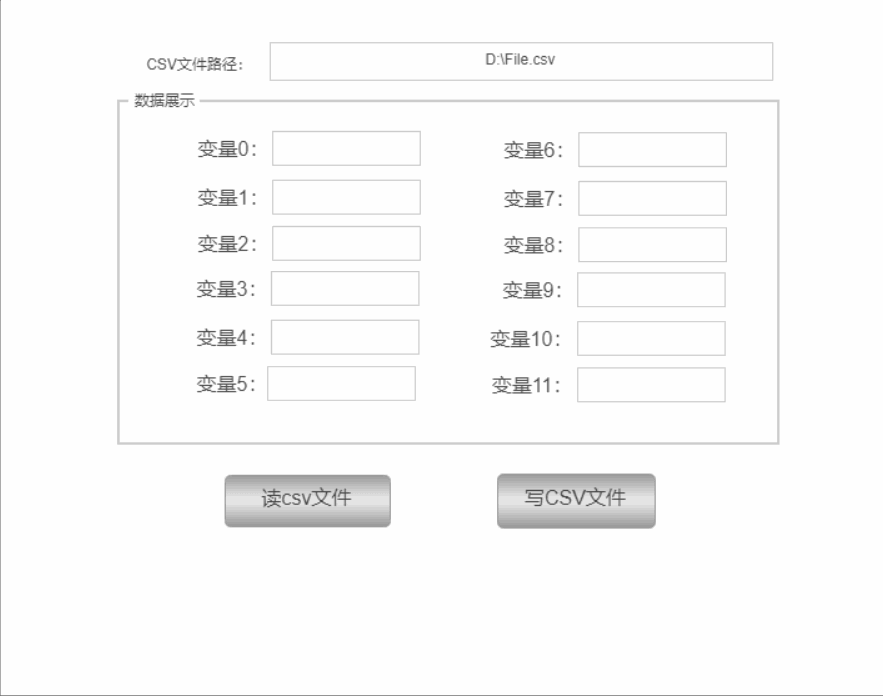

三、编写codesys界面，进行效果展示

四、代码下载
