本文详细介绍了如何使用Codesys3.5.17创建项目，配置ModbusTcpSlaveDevice，设置网络参数，以及下载和使用ModbusPoll测试助手进行通信。步骤包括添加设备、设置IP地址和端口，以进行本地或远程的Modbus通信测试。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、 说明

  • codesys 软件版本： 3.5.17
  • 测试助手软件 ： Modbus Poll
  • 程序和软件下载 ： 在底部

二、Codesys设置

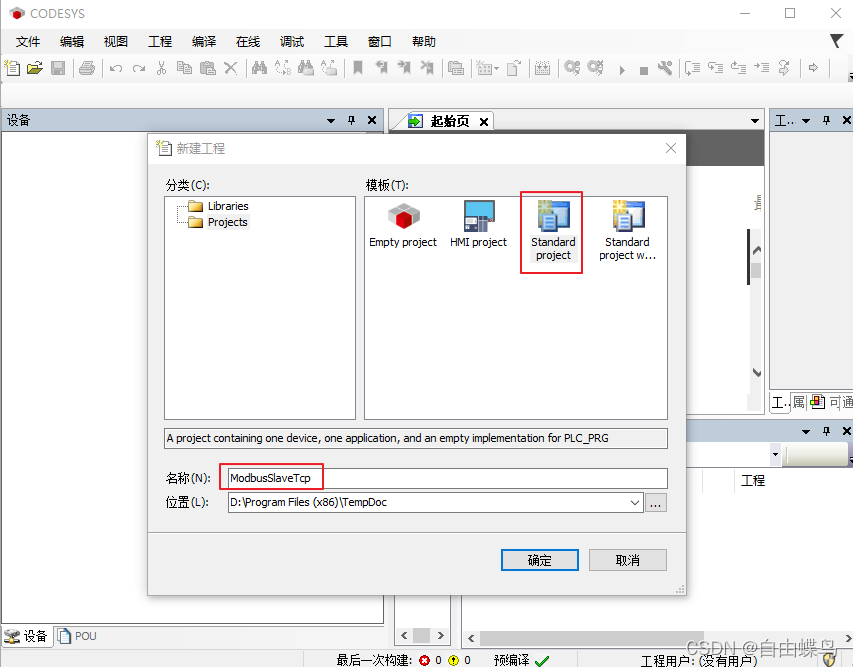

1 新建项目

请添加图片描述

2 选择控制器类型和语言

请添加图片描述

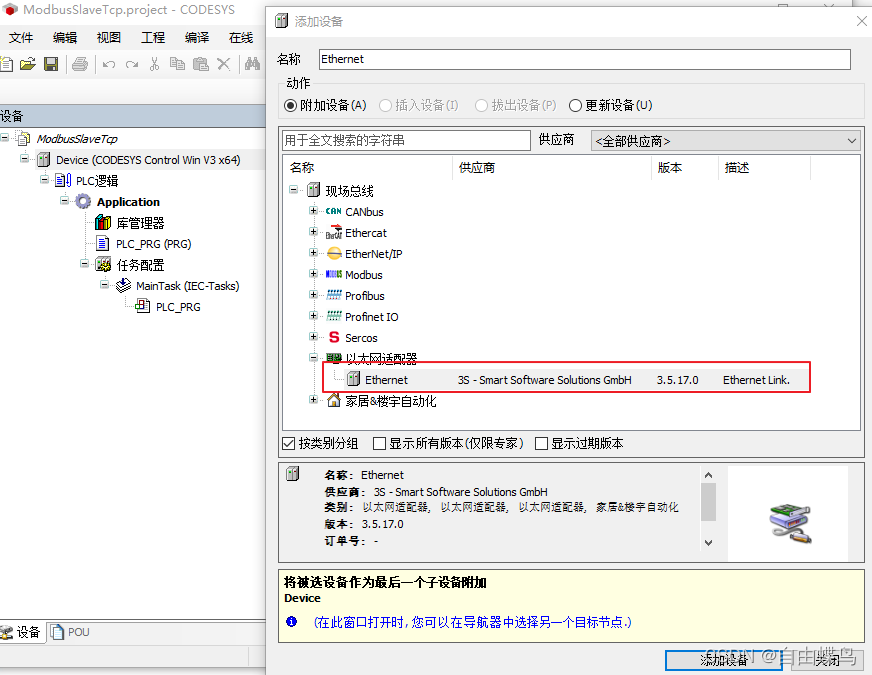

3 右键点击【Device】选择【添加设备】添加网络驱动

请添加图片描述

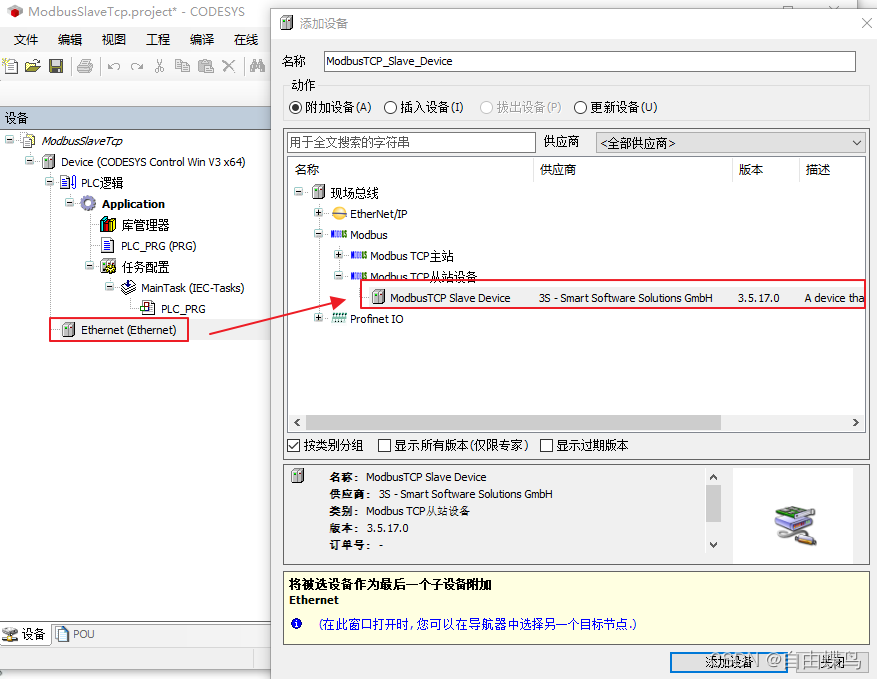

4 再添加Modbus Tcp Slave Device

请添加图片描述

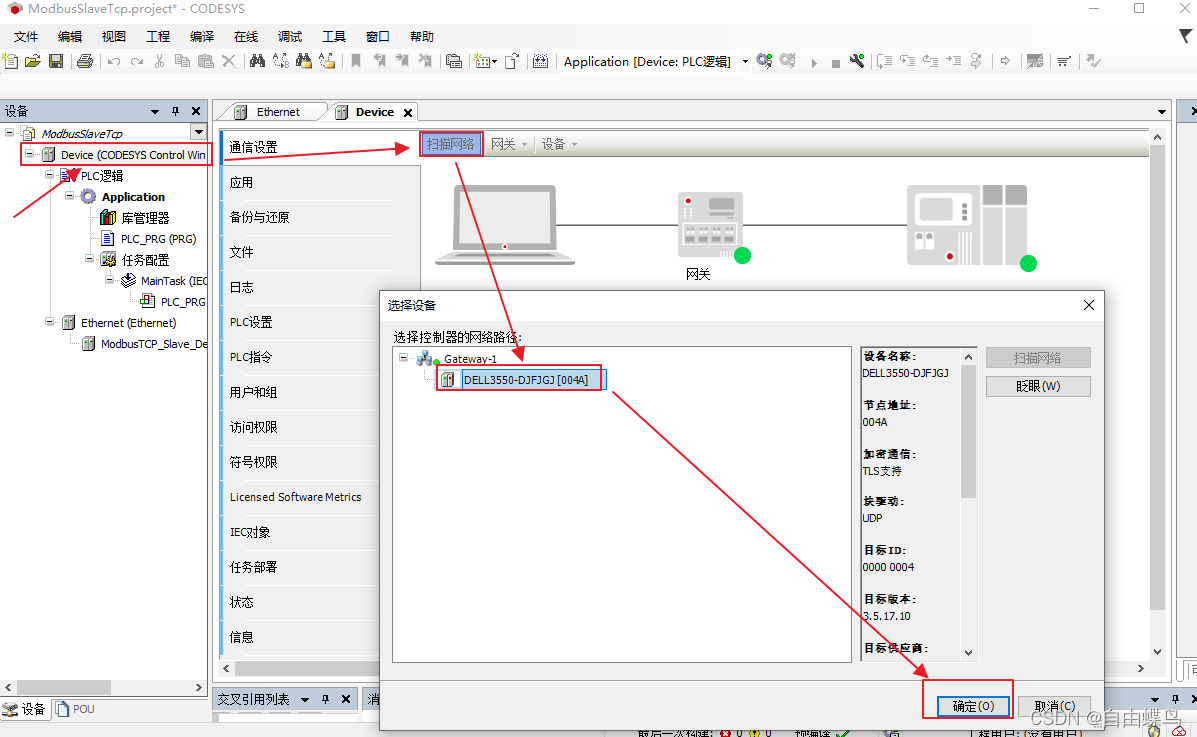

5 扫描网络并确定

请添加图片描述

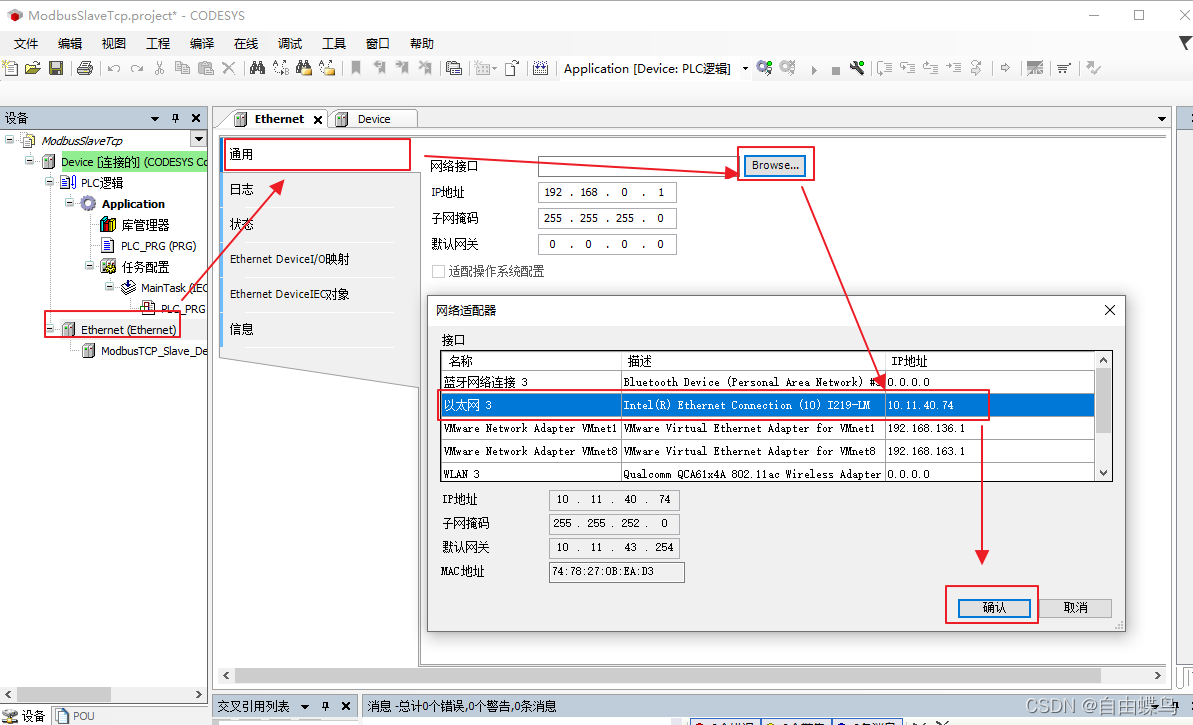

6 扫描Ethernet网络接口

请添加图片描述

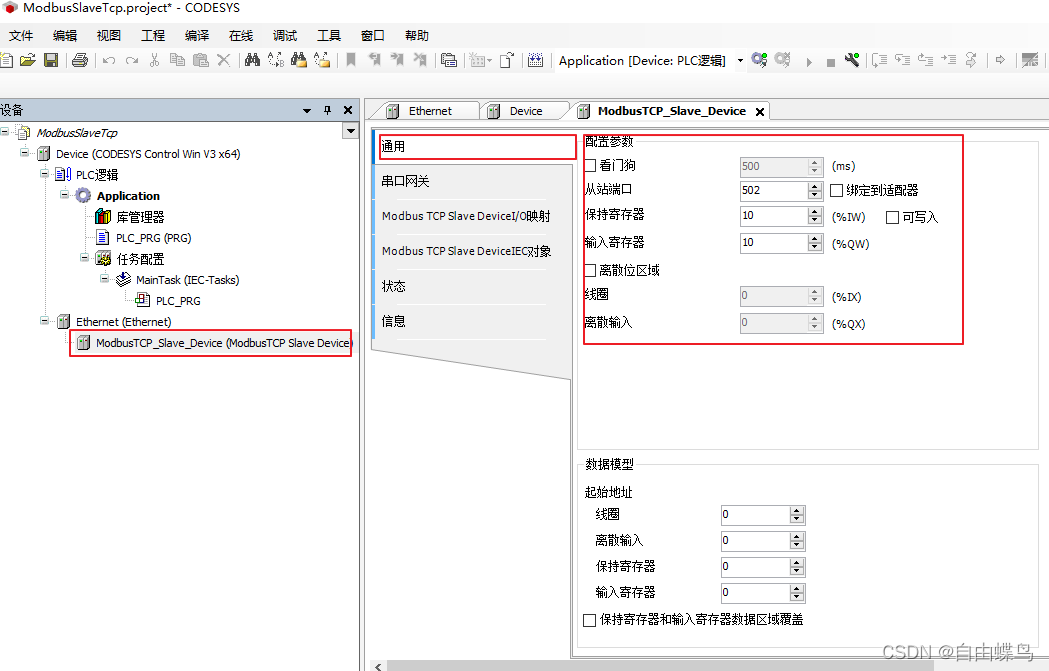

7 设置从站端口号，输入输出区域大小

请添加图片描述

8 运行Codesys程序，等待Modbus Poll连接进行测试

请添加图片描述

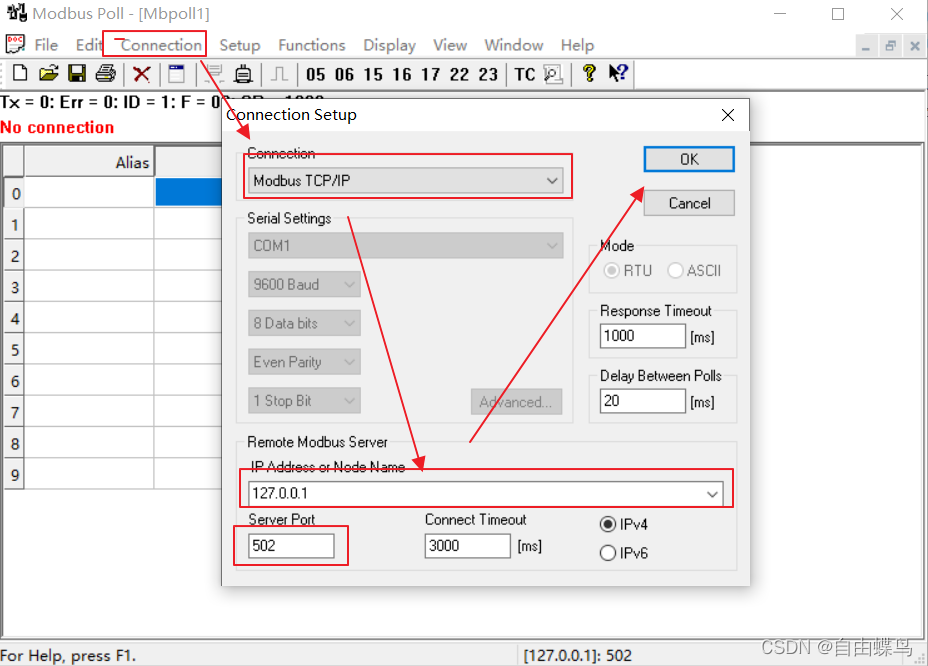

9 启动Modbus Poll测试助手软件，点击菜单【Connection】设置从站IP地址和端口号

因为是在本机上测试，所以IP地址是(127.0.0.1),如果不是本机，则是Codesys程序中【Ethernet】–>【通用】–【IP地址】

请添加图片描述

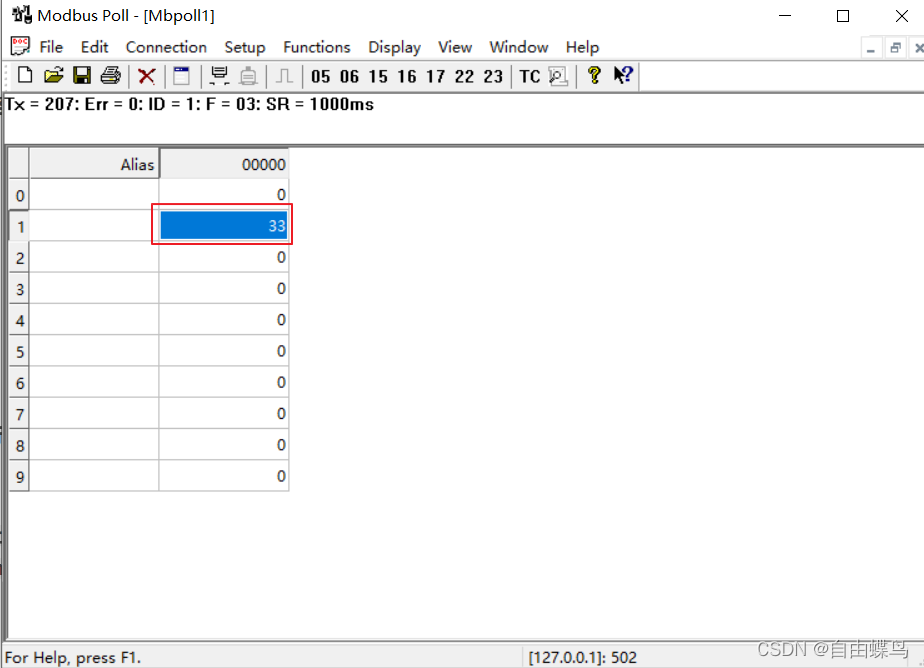

10 通过Modbus Poll测试助手软件进行读写

请添加图片描述
请添加图片描述
请添加图片描述

三、 Codesys程序和ModbusPoll软件下载

请添加图片描述
