BMS方案BQ76930+STM32F103包含上位机



下载链接！https://mp.weixin.qq.com/s?__biz=MzU2OTc4ODA4OA==&mid=2247558655&idx=1&sn=7e56e4590aeb7d38c0fdf60360600ae6&chksm=fcfaf628cb8d7f3eef8354919cf5ab6115f73e1637543c793e9e92dd5265c7f0739783b9efaf&token=496738798&lang=zh_CN#rd

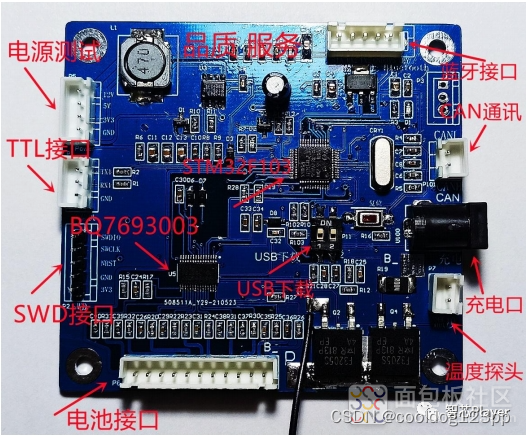

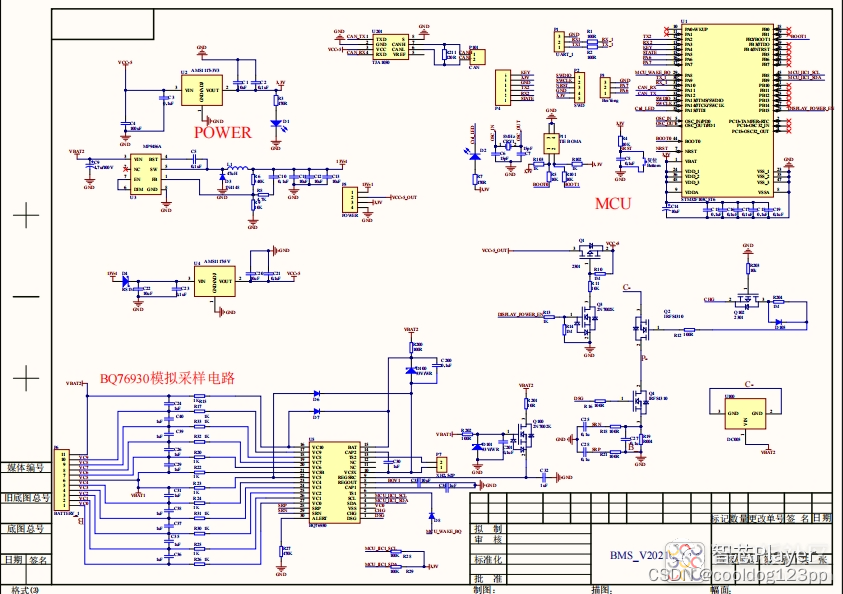

本系统采用 TI 官方出品的BQ7693003DBTR 模拟前端（AFE）,STM32F103C8T6 为主 MCU 使用 IIC 通信与 BQ76930 通信，实现读写 BQ76930 相应寄存器达到读取电池电压，电流，温度等相应数据，然后单片机根据读取到的数据做出相应的判断并做出相应的保护。同时预留了蓝牙通信模块接口可以通过蓝牙无线传输相关数据。 具有均衡功能，均衡条件程序默认压差大于 50mV,可设置其它阈值。具有通讯功能，有 TTL,CAN，2 种通讯方式，同时具有蓝牙无线传输功能，通过微信小程序即可查看实时电池信息。具有通过 USB 下载程序功能。免去使用 jlink 下载等比较麻烦的方式。程序下载方法，下载程序需要用到资料包里的 FlyMcu 软件，开发板上的 USB 下载按键“左边拨码”需要拨到下侧 “1”的位置，然后开始下载程序。方案包含原理图，不包含PCB。

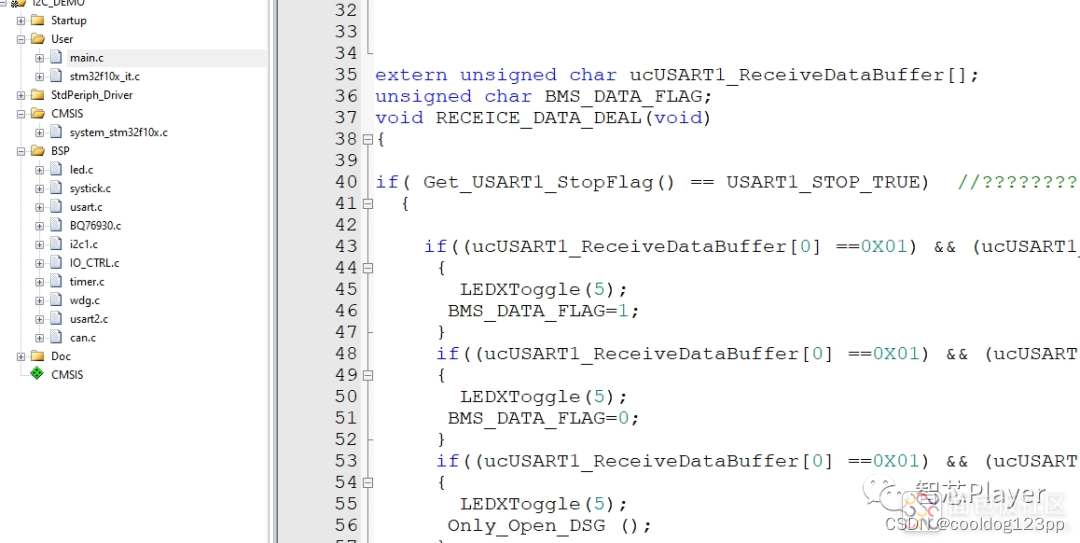

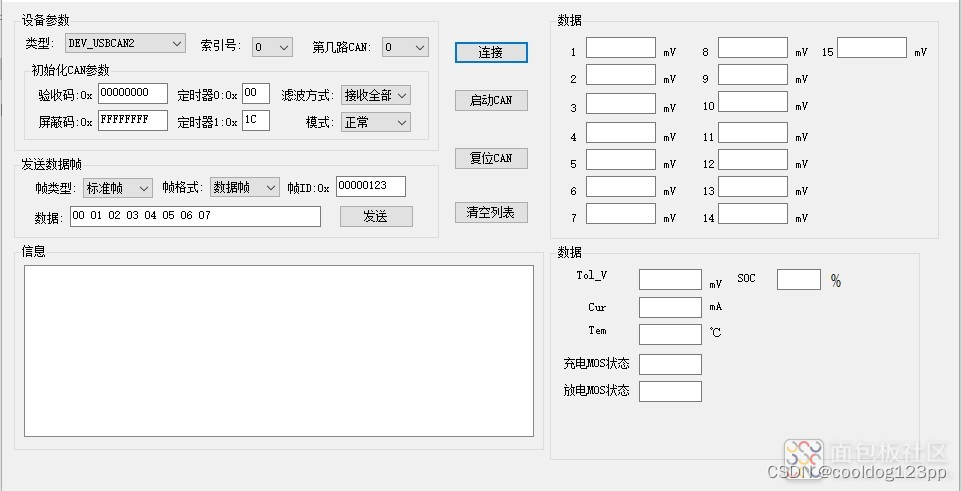

软件方案包含完整工程，主控采用STM32F103C8T6，小编编译了一下，没有问题。方案包含过压、欠压、过流、短路、过温保护，CAN通信，TTL通信以及蓝牙模块通信，本方案包含配套上位机，也有通信协议说明，以及相关操作说明，可以说是一套比较完善的方案，方便大家对相关功能实现的理解。
