【实验记录】--大疆智图的辐射定标

50%和75%两块漫反射标准板进行辐射校正时的使用说明

1.标准板虽然是漫反射体，在野外测量时，尽可能使用0°观测，也就是观测方向垂直于白线板（法线），入射到白板上的光的入射角（白板法线交角）保持在10-40°之内，在这个条件下使测量数据更可靠。
2.拍摄要求：大疆智图在合成二维多光谱时更新了辐射定标的功能，需要辅助定制的校正板子配合使用，根据大疆官方给出的教程，在拍摄无人机图像时，对放置的板子进行悬停拍摄，悬停高度为板子宽度的7倍距离，约1米~1.1米。使用GS PRO进行常规航线任务设置。

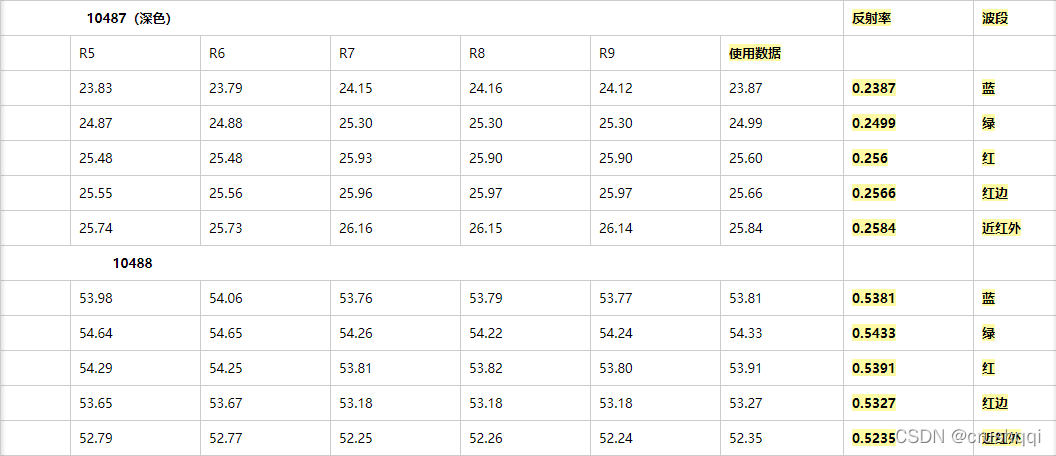

3.漫反射目标板的使用数据：50%和75%两块漫反射标准板，编号分别是10487和10488。反射率越低，板越黑。波段对应的反射率是‘使用数据’/100。以P4M为例。

4.软件的标定：多光谱影像进行辐射校正后，可获取以反射率为输出结果的重建地图。1. 导入标定板数据在导入飞行任务影像后做二维多光谱重建前，进入辐射校正界面，添加标定板图片。a）点击添加校准照片按钮；b）选择需要标定的波段的标定板影像，注意标定板的波段必须和飞行任务所获取的多光谱影像的波段保持一致；c）至少导入一组标定板影像，最多可导入三组影像。如果多块标定板是在同一张照片中一起拍摄下来的话，只要重复导入相同的影像即可；

划定标定板区域，以排除背景干扰.

a )在右侧对应波段的输入框中，输入对应的标定板反射率值，波段对应的反射率是‘使用数据’/100
b）依次完成所有波段的反射率系数输入；
c）标定完成后，即可返回重建界面进行重建。
