乔安枪球摄像机JA-W2拆解分析

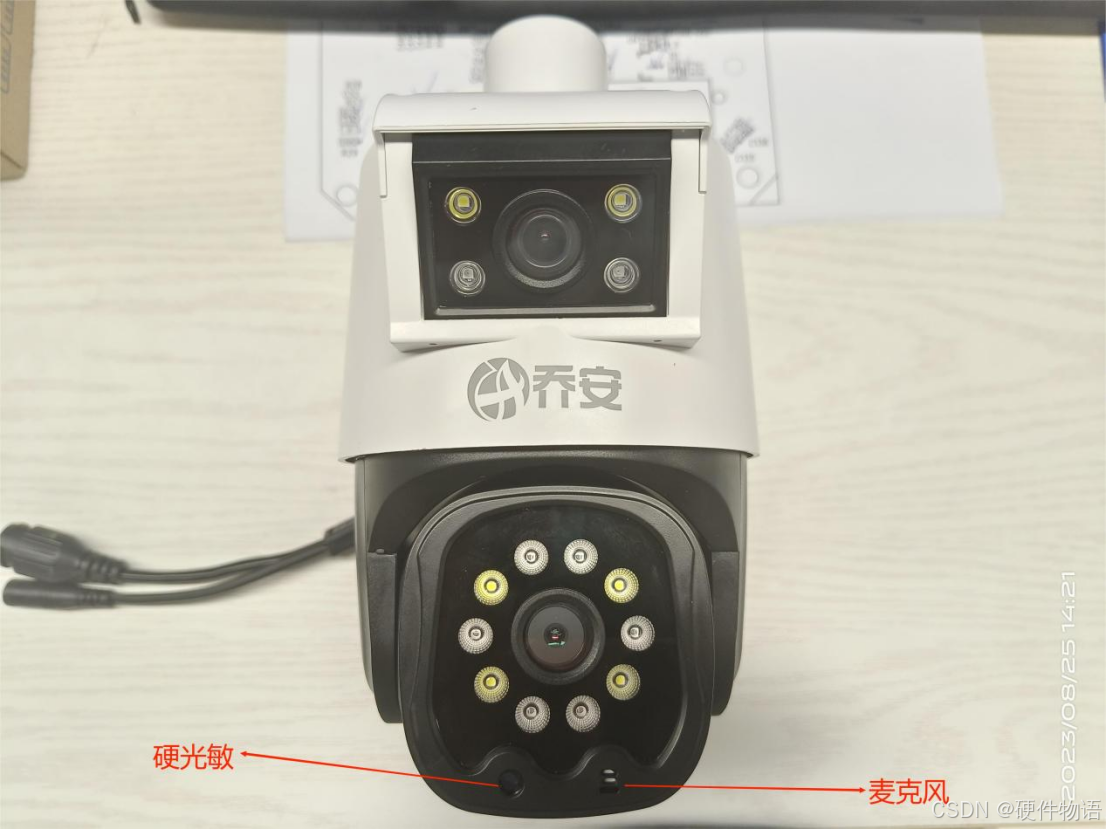

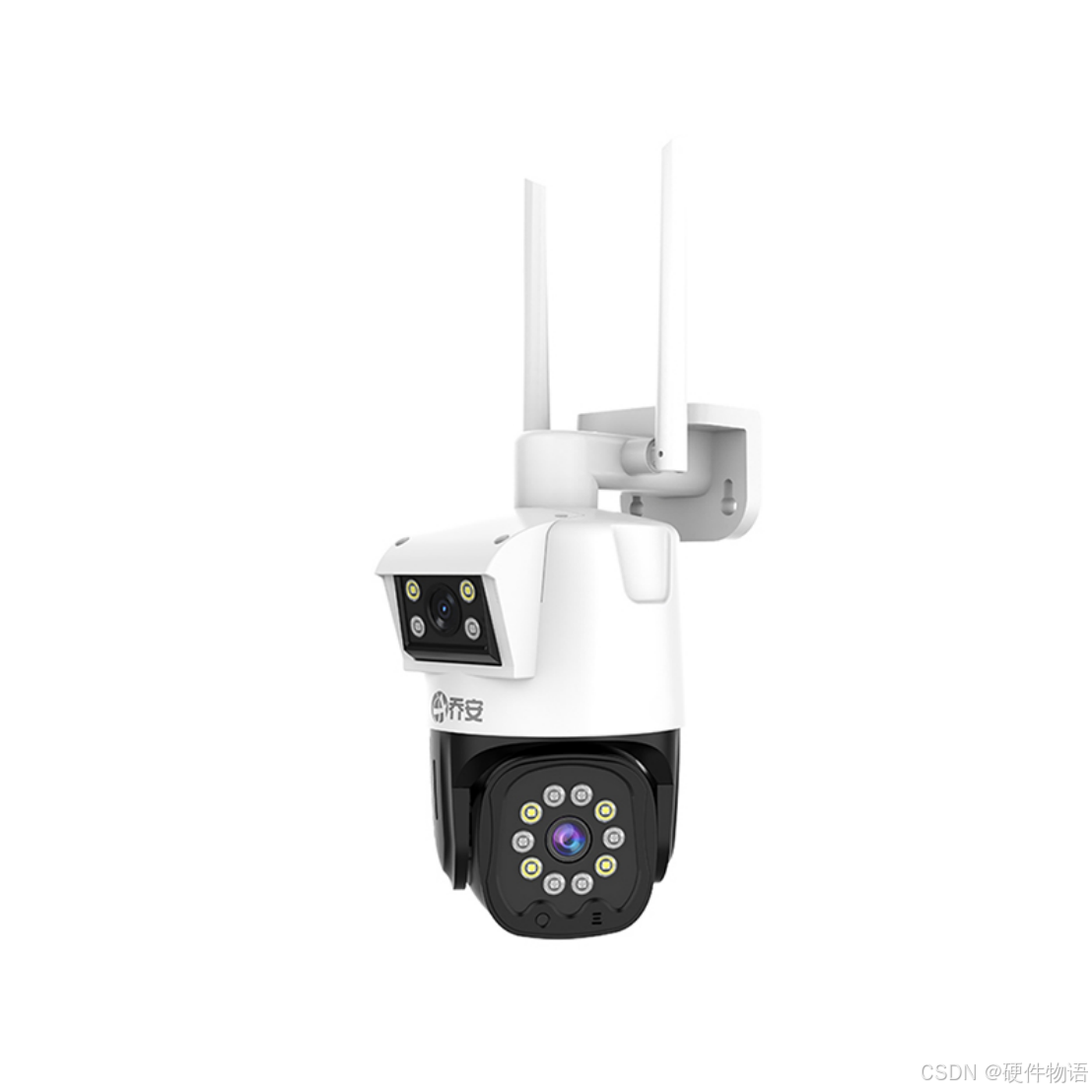

外观及功能介绍

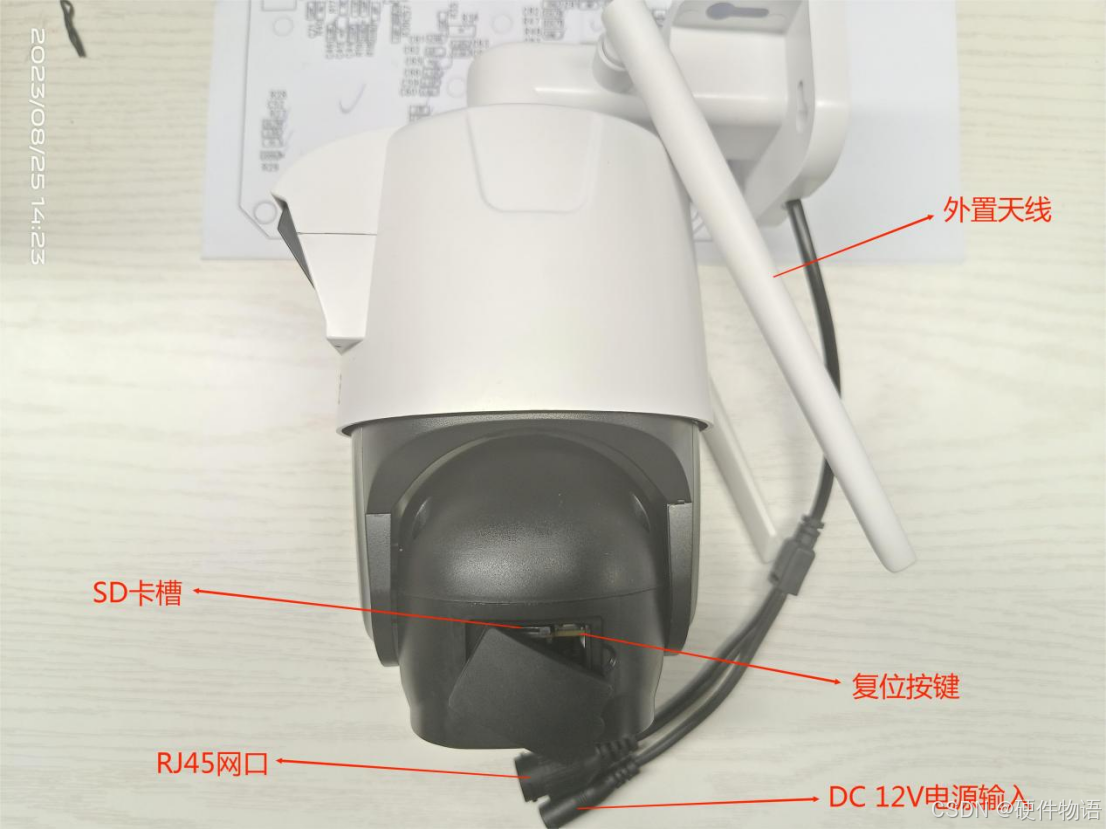

整机接口及功能介绍

拆解步骤分解

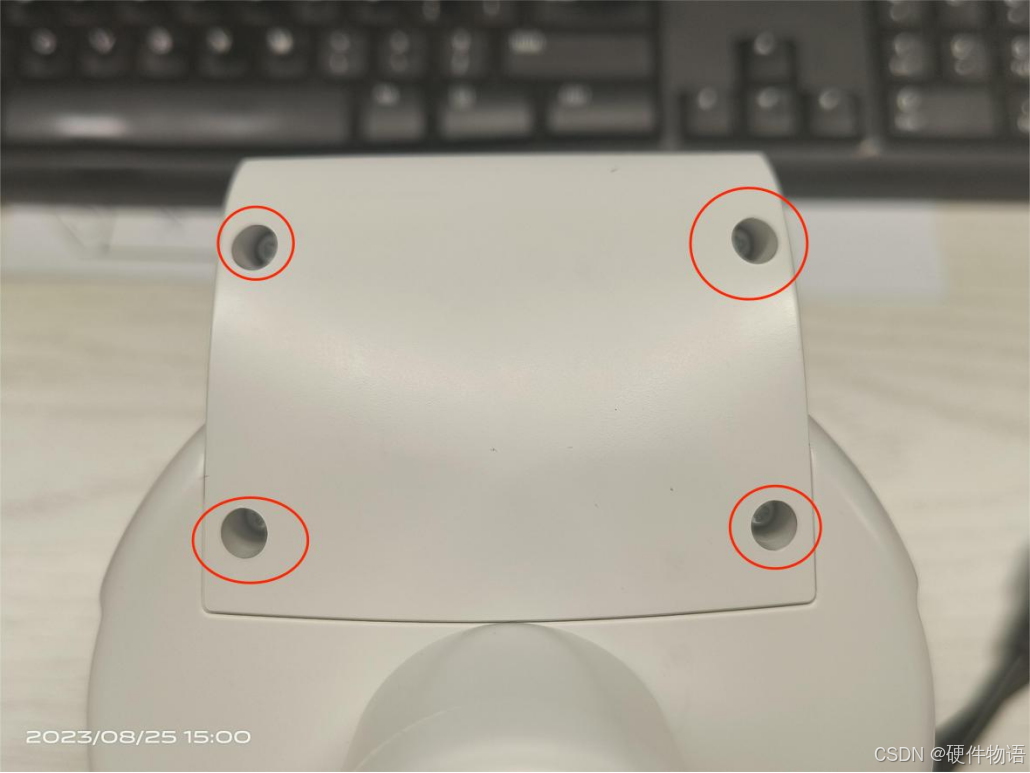

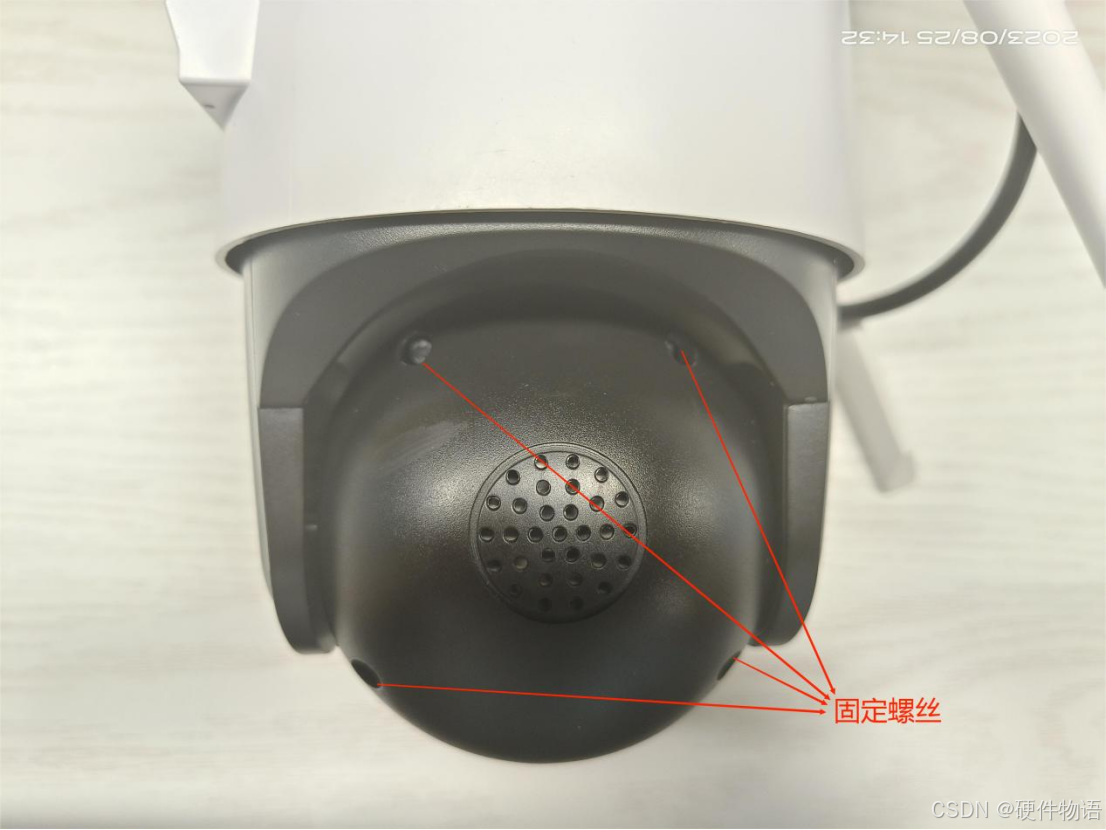

球头拆解。如下图，移除球头后面的四颗固定螺丝：

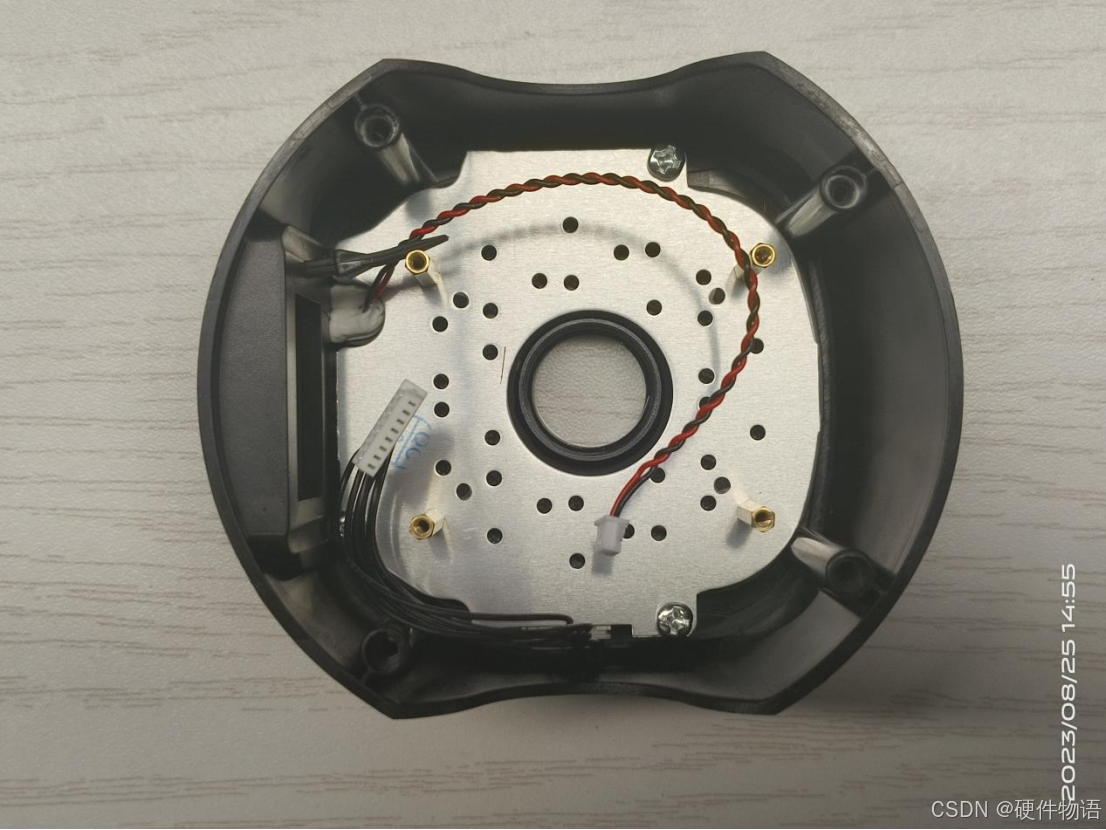

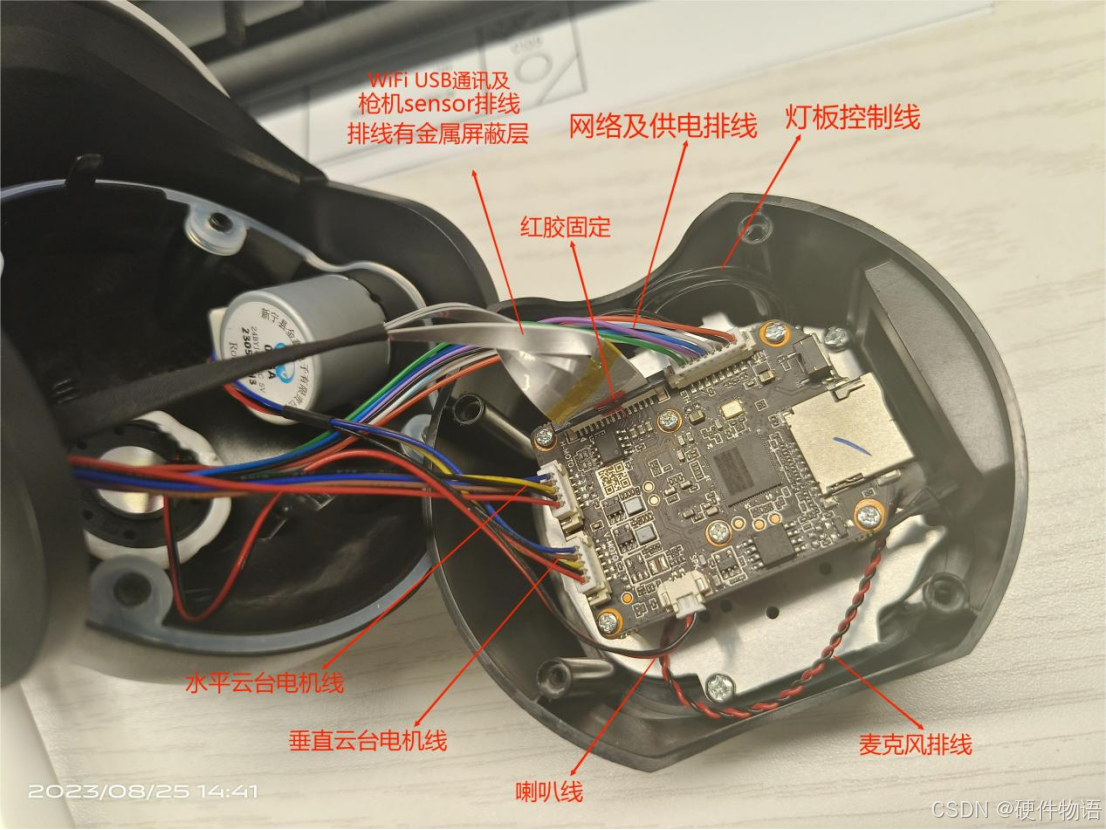

打开球头后壳，可见其内部结构：

断开内部连接导线

移除主板上的四颗固定螺丝，取出主板：

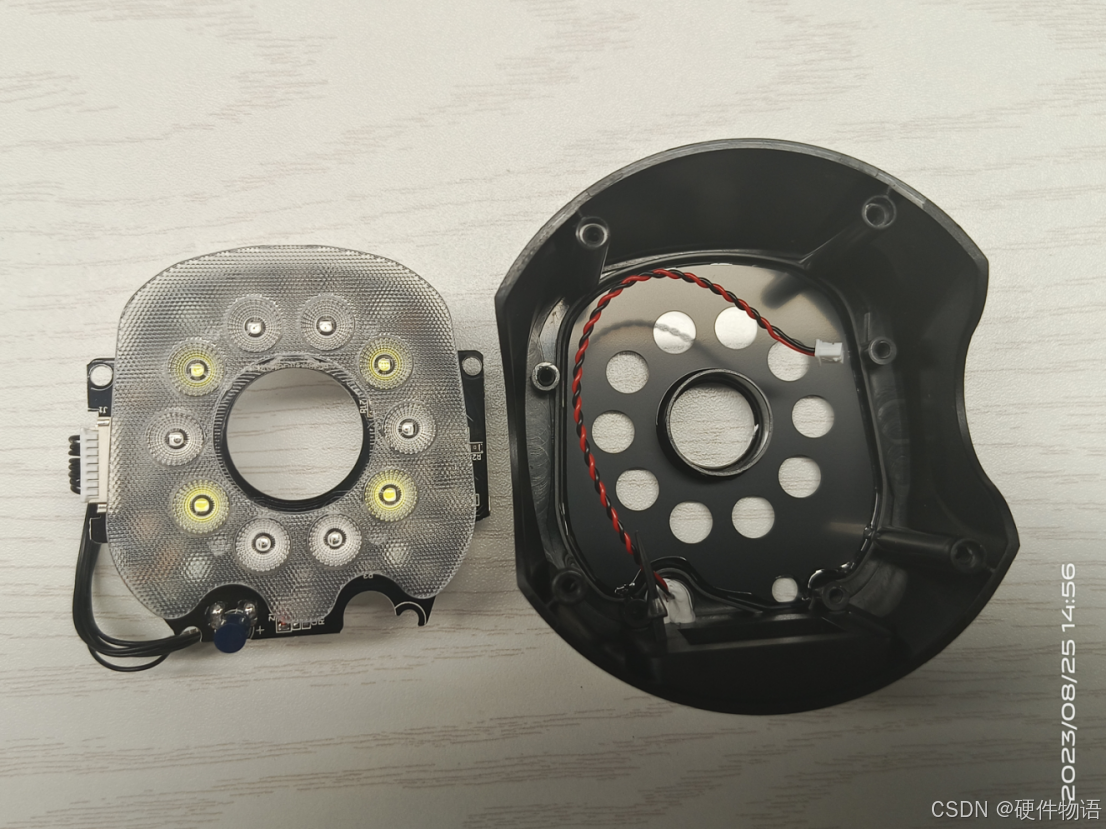

移除灯板上的三颗固定螺丝：

球头拆解完成。

枪机模块拆解

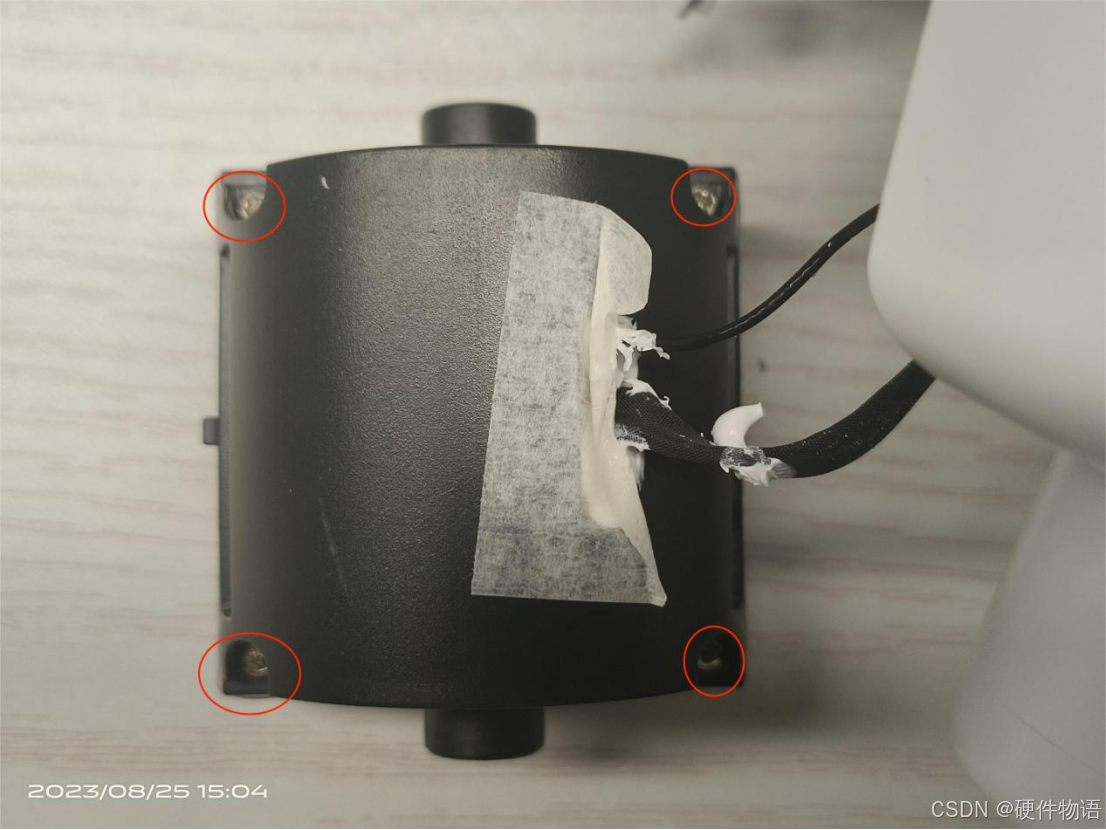

   移除固定枪机模块的四颗螺丝：

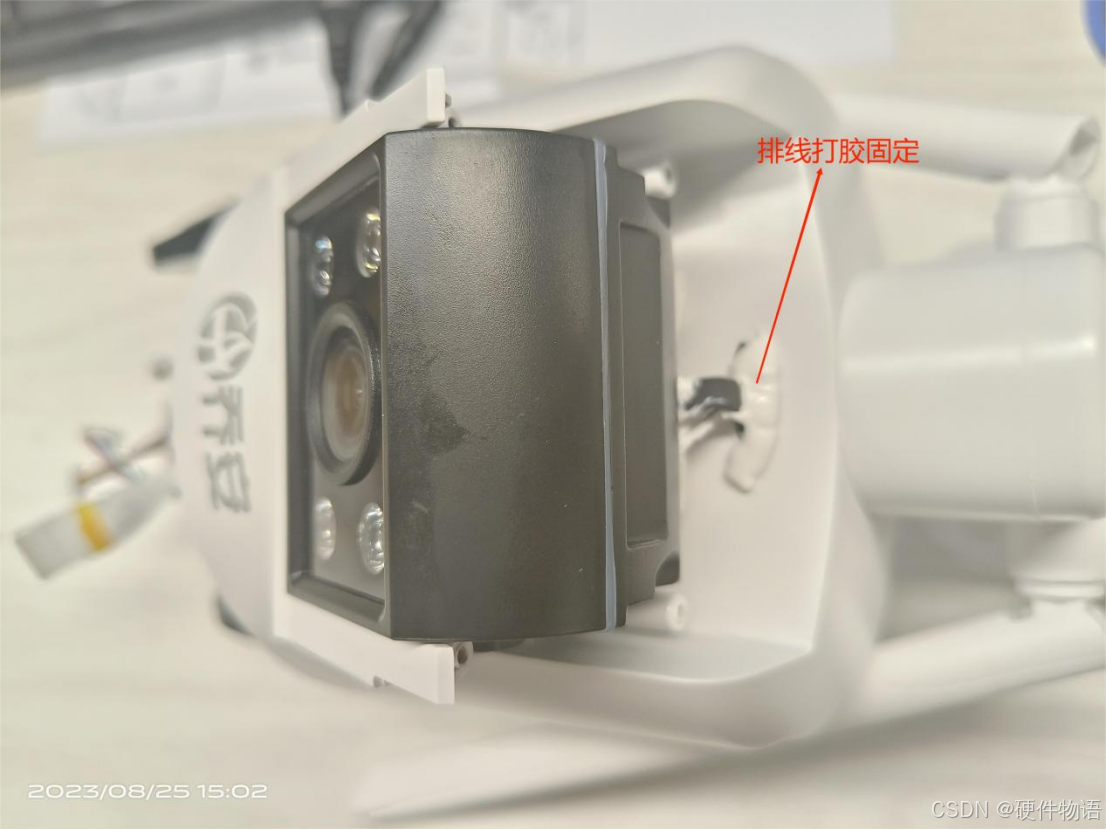

打开固定外壳：

取出枪机模块，移除四颗固定螺丝：

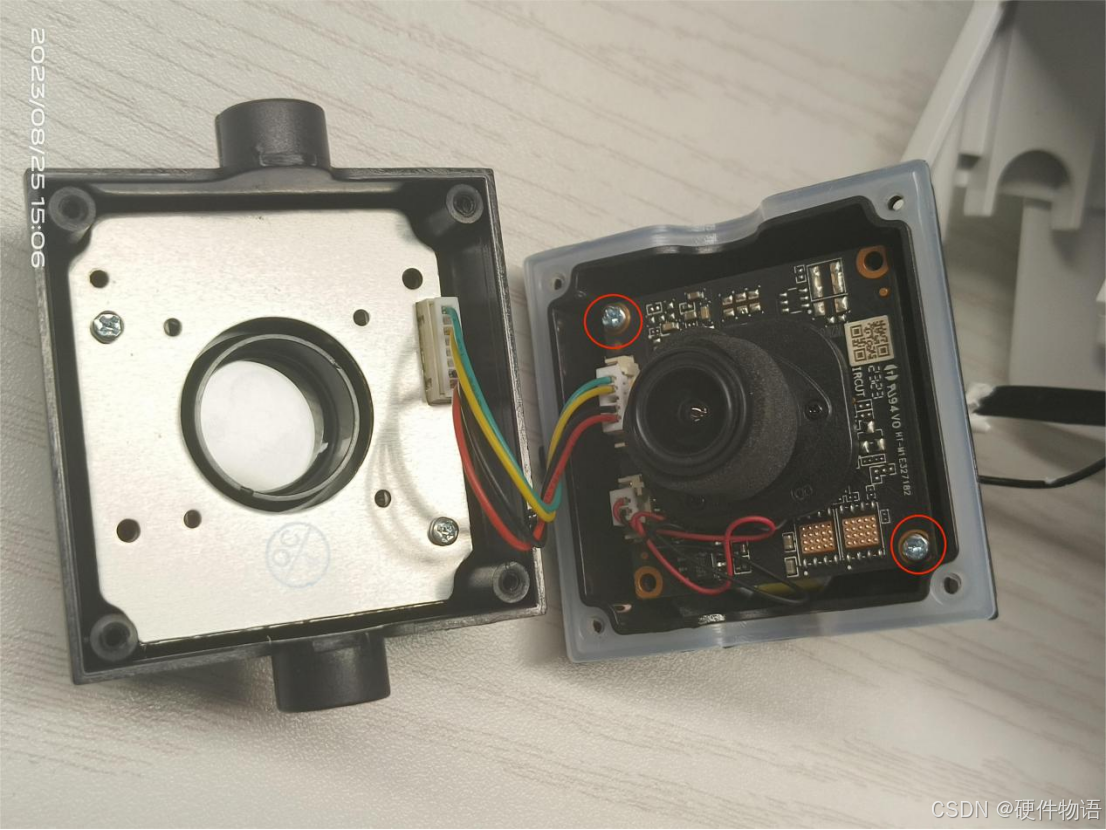

打开枪机模块，移除固定sensor板的两颗螺丝：

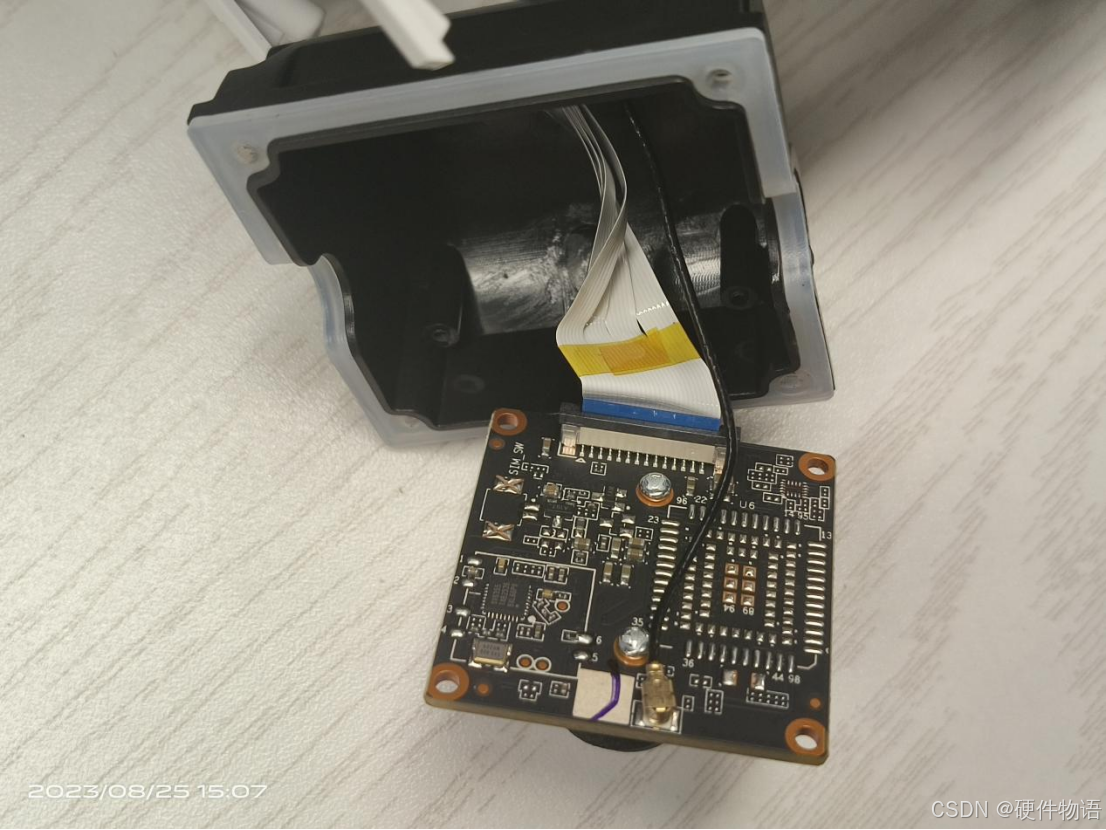

取出sensor板：

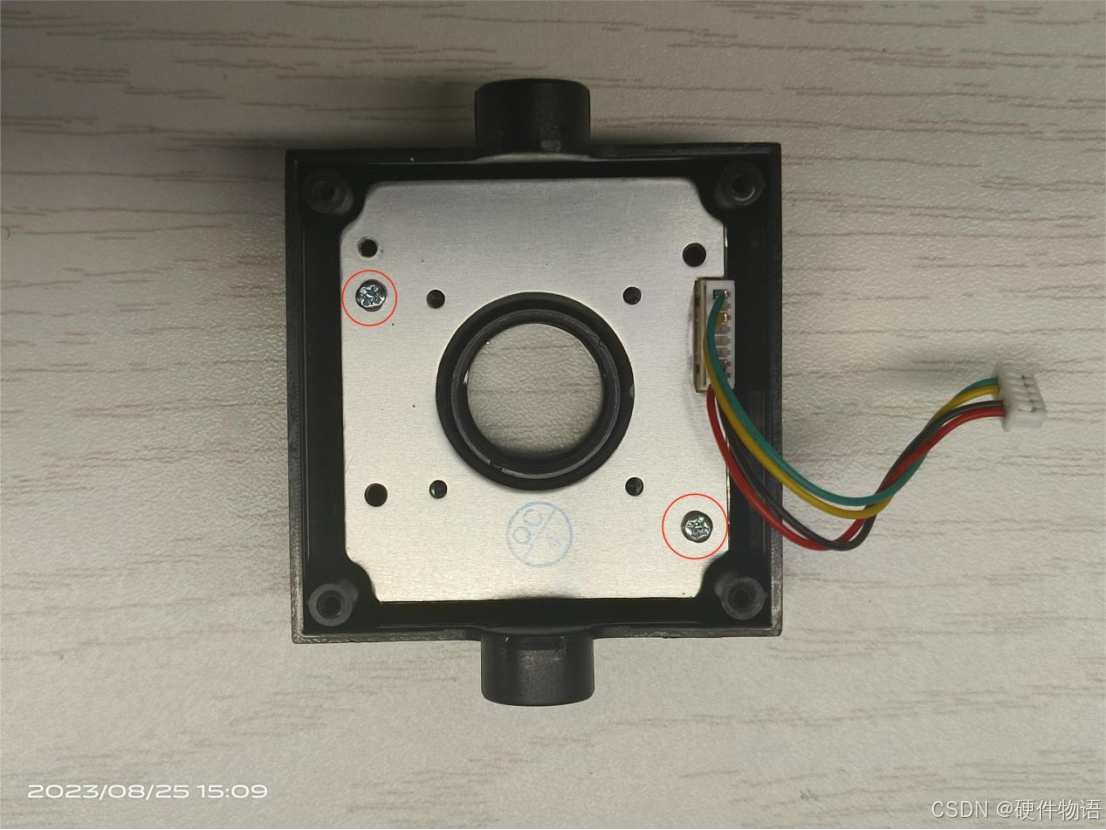

移除固定枪机模块灯板的两颗螺丝：

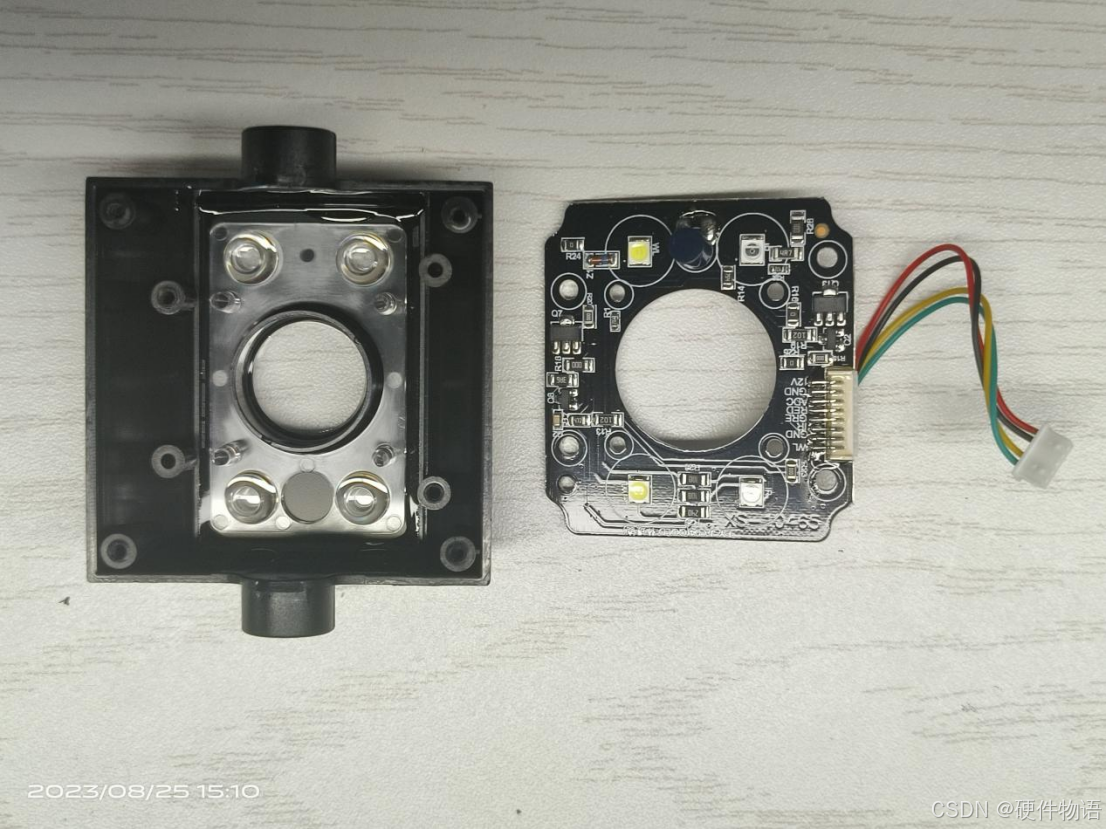

取出灯板：

枪机模块拆解完成。

机身拆解。

如图，移除固定球头支架的三颗螺丝：

取出球头支架：

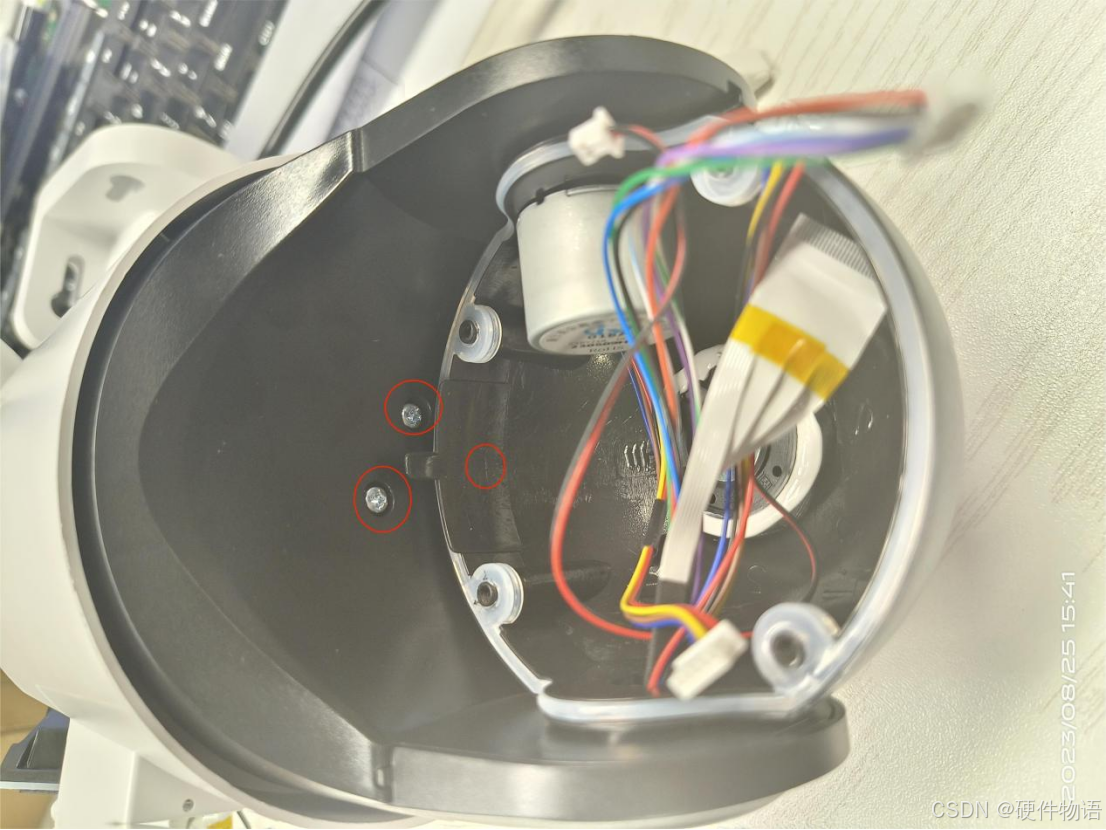

再移除四颗固定螺丝：

PCBA组成介绍

主板

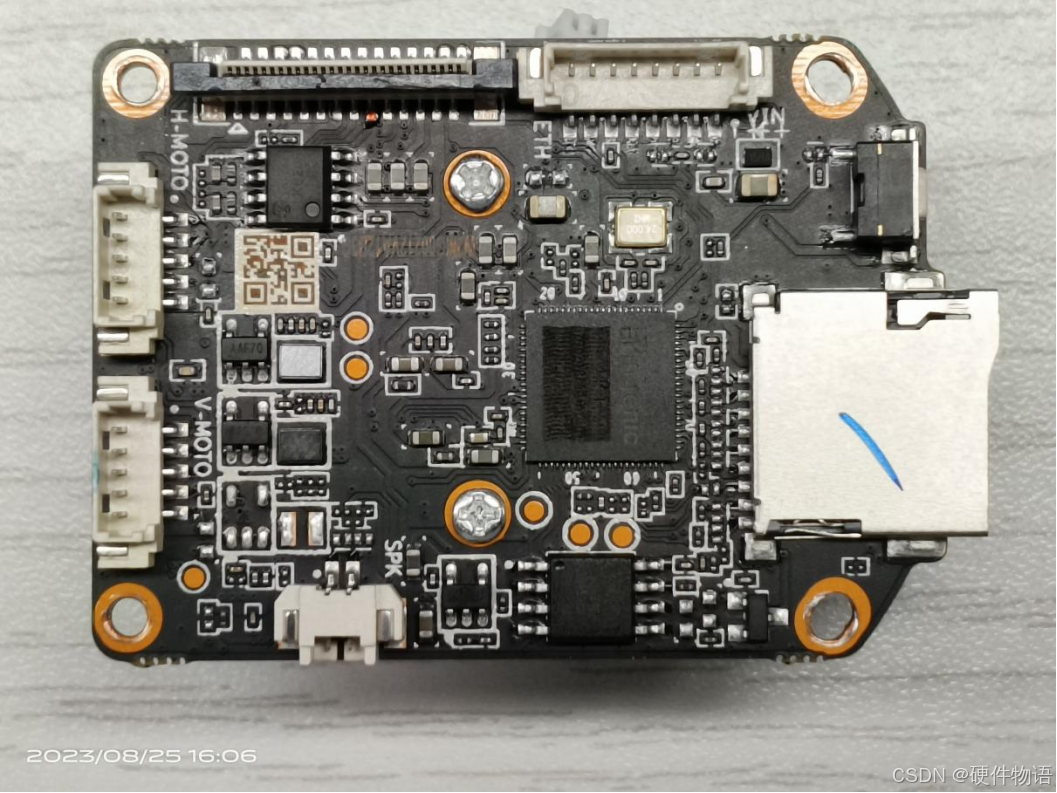

主板正面：

  PHY：RPC8201F

  电机驱动IC：ULN2803LVS

  MIPI切换IC：BCT642

  功放IC：NS8002

移除镜头：

主板背面：

主控：君正

Flash：XMC 25QH64CHIQ

IR-CUT驱动IC：LK6208

sensor板

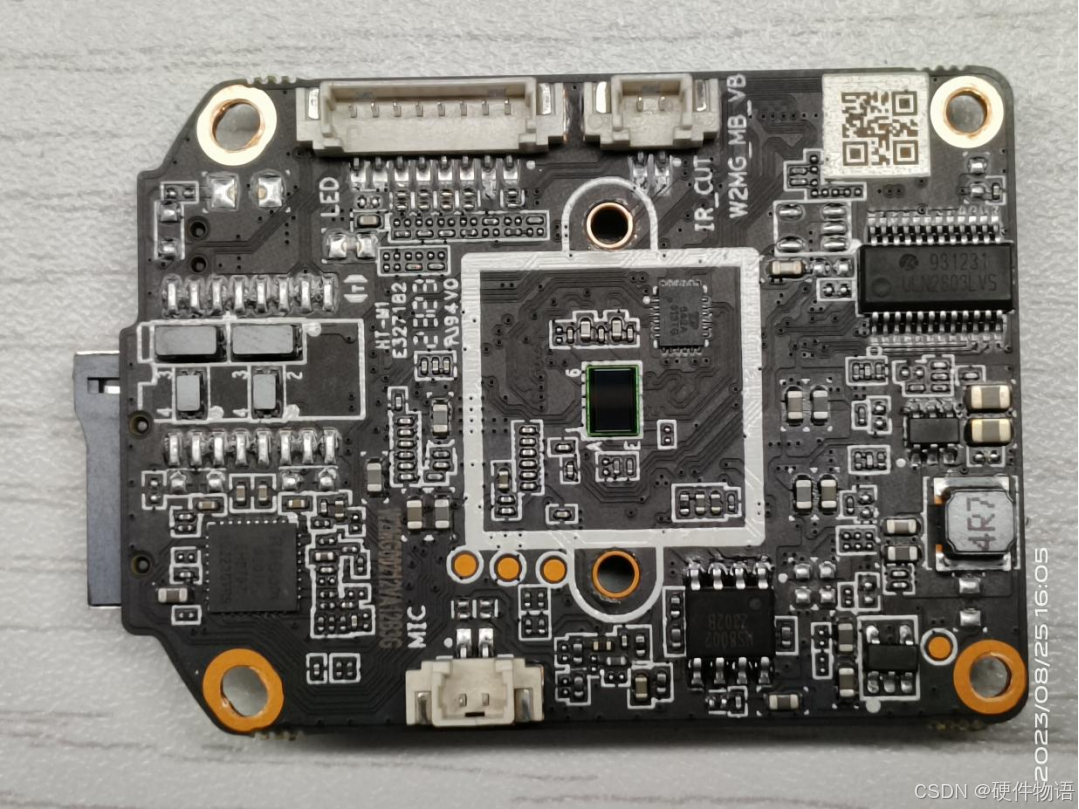

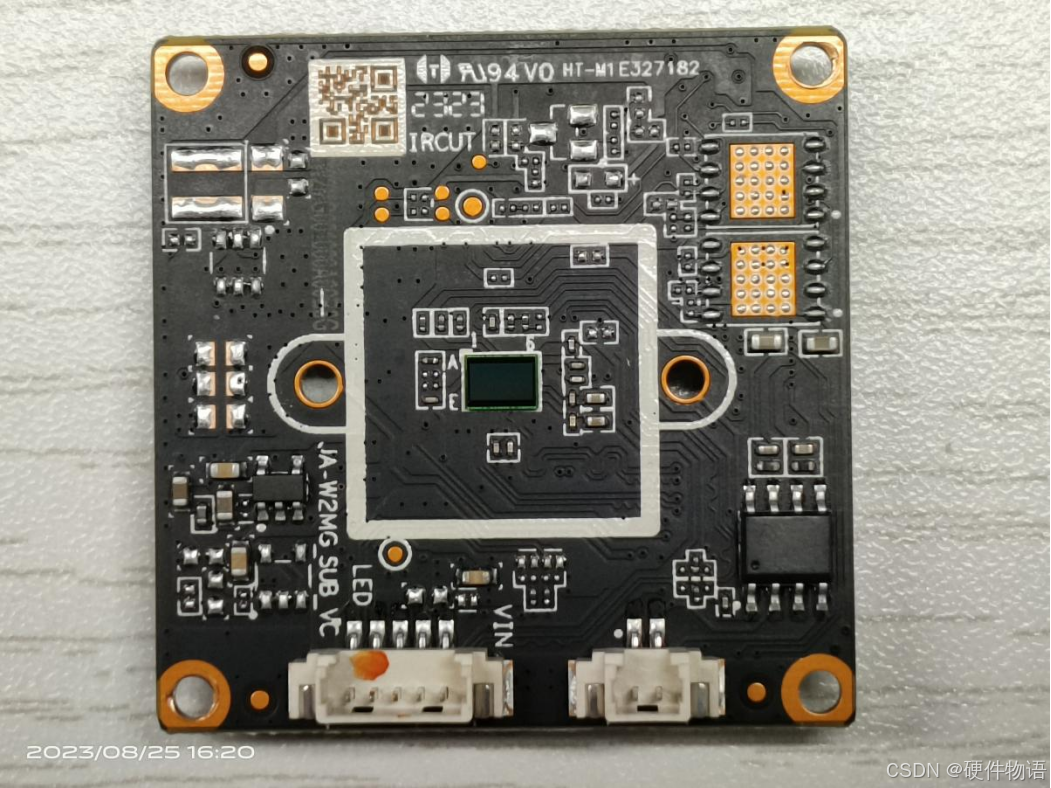

正面：

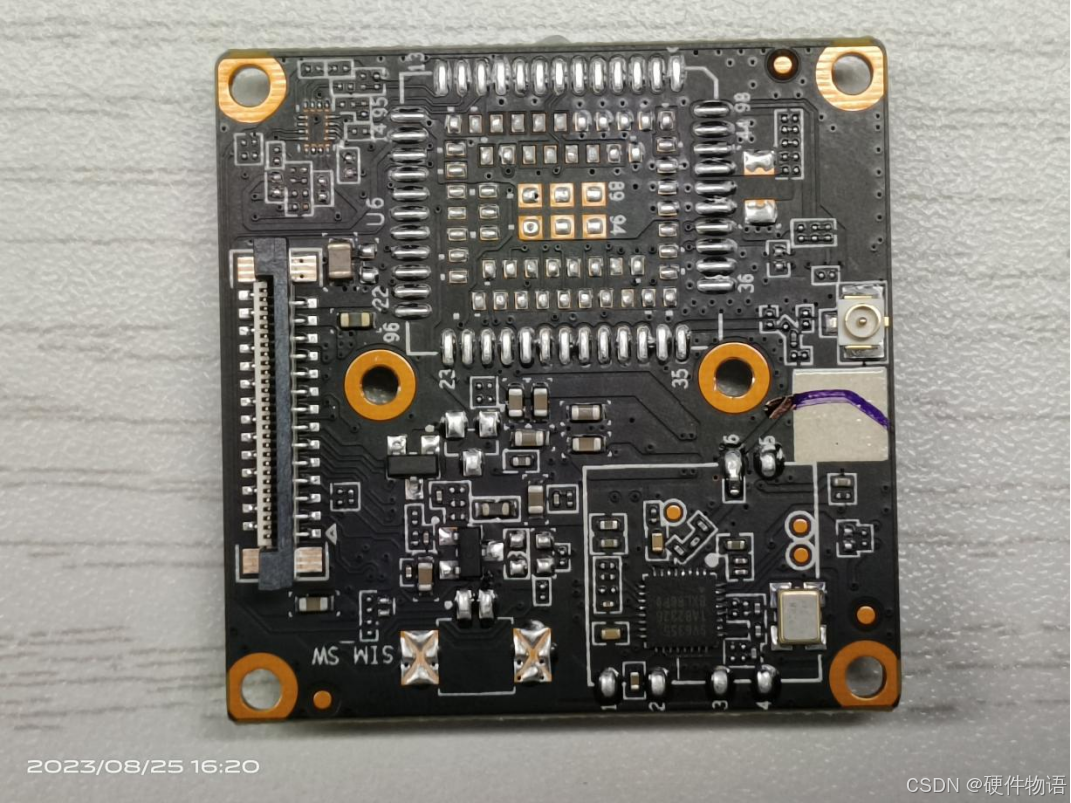

背面：

WiFi：SV6355

灯板

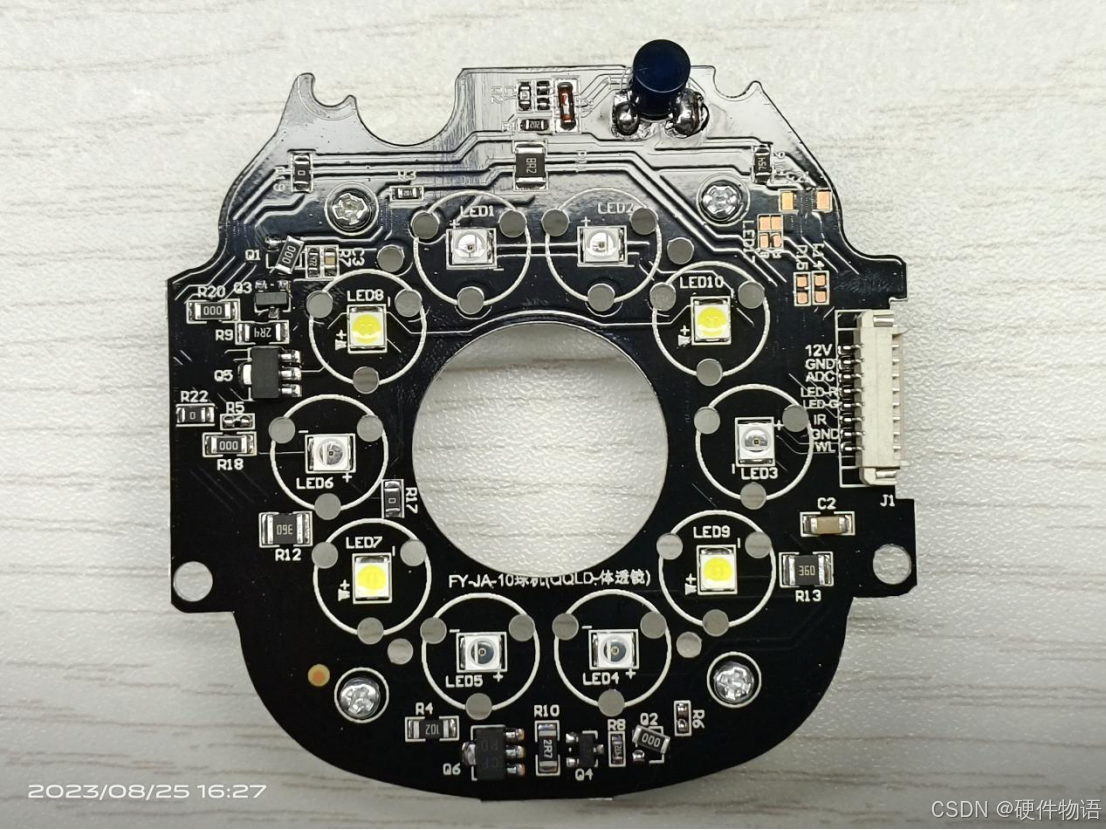

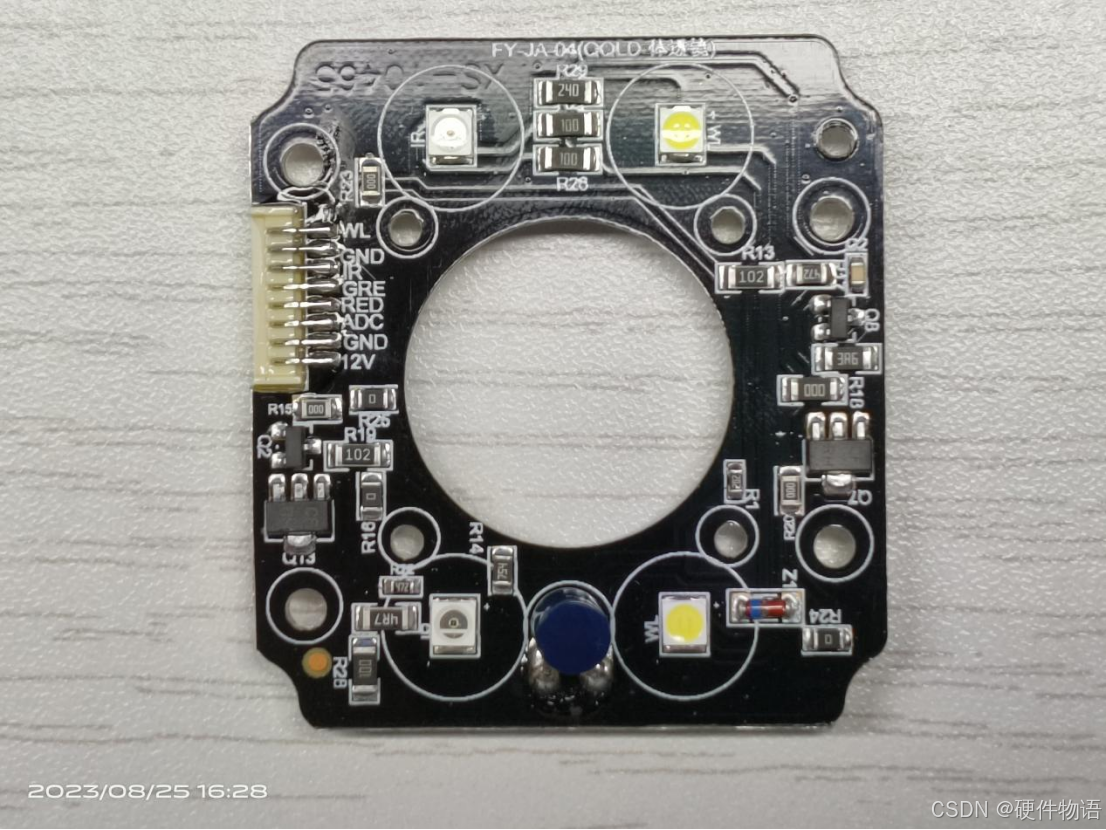

   球机灯板：

枪机灯板：

系统架构说明

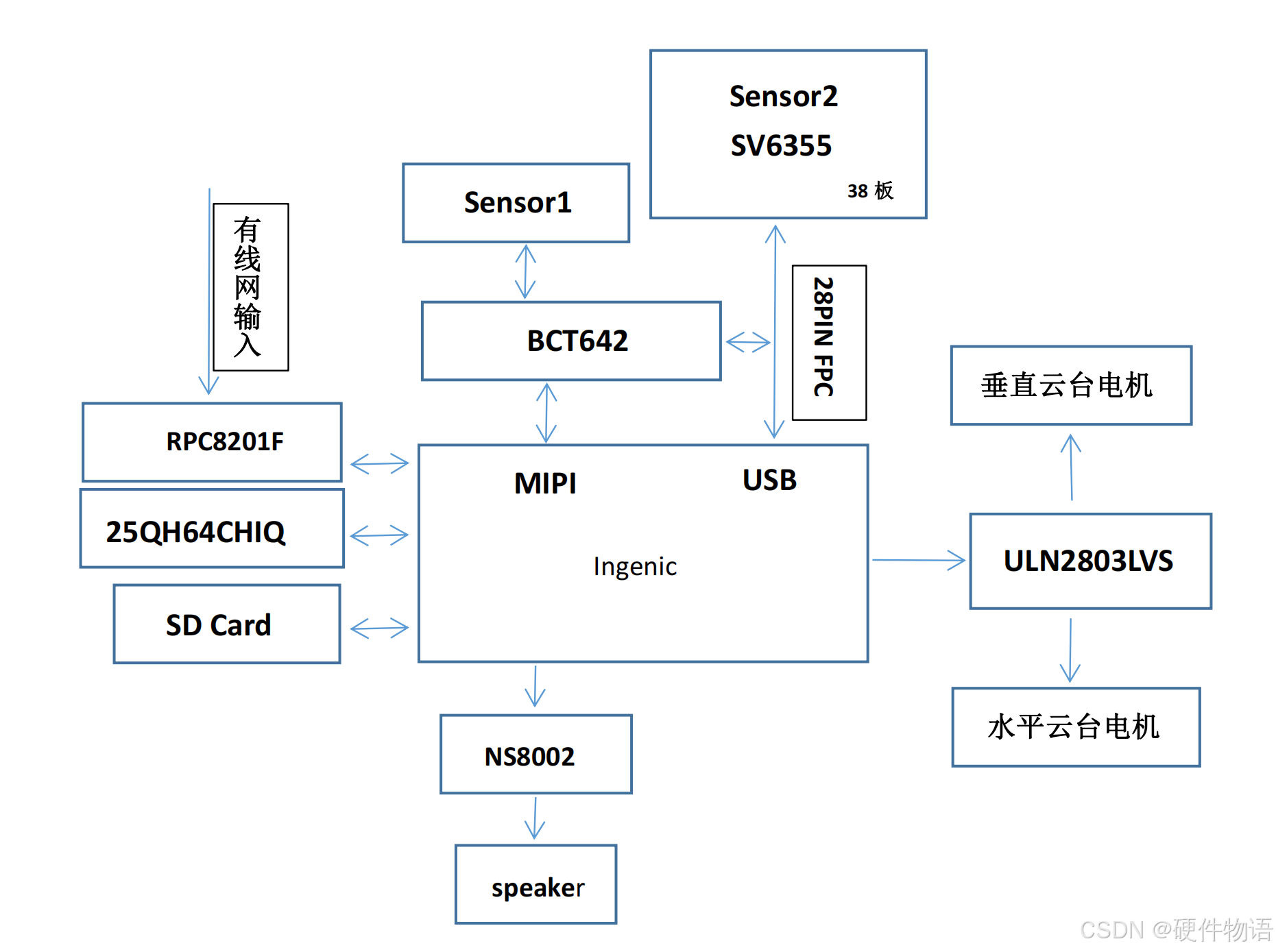

系统架构图

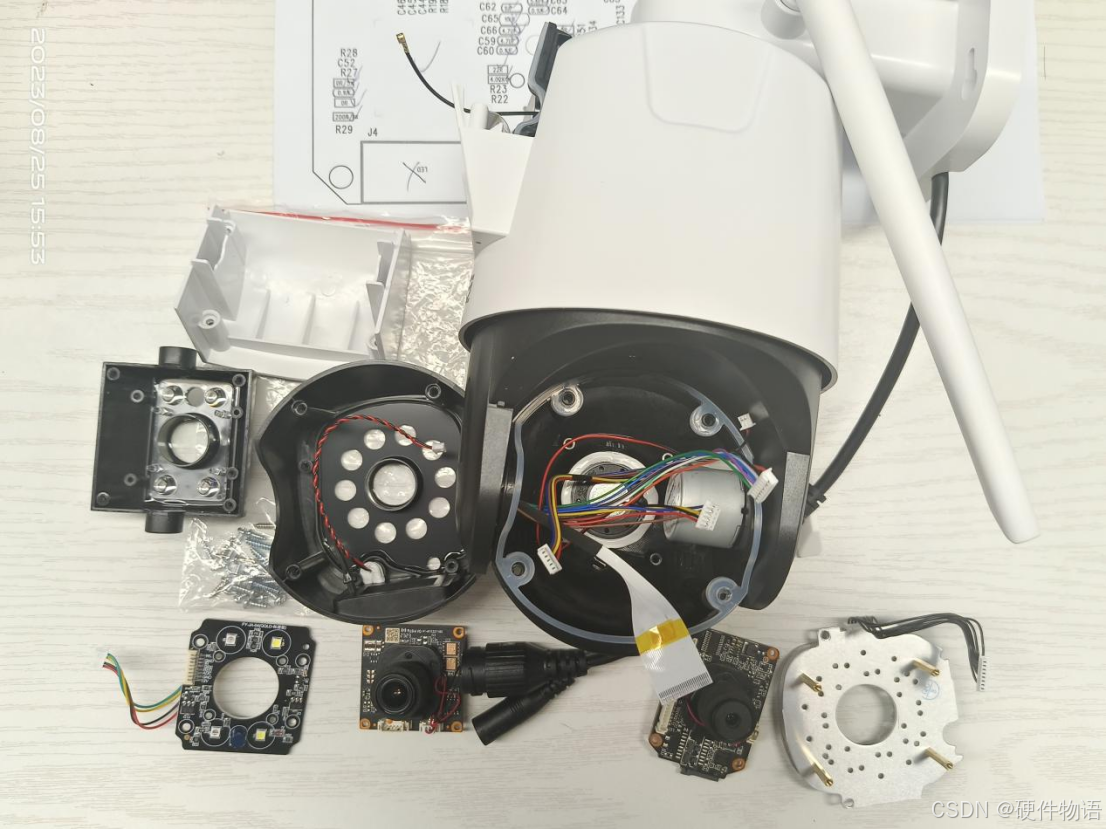

所有物料汇总
