十一作业 spi

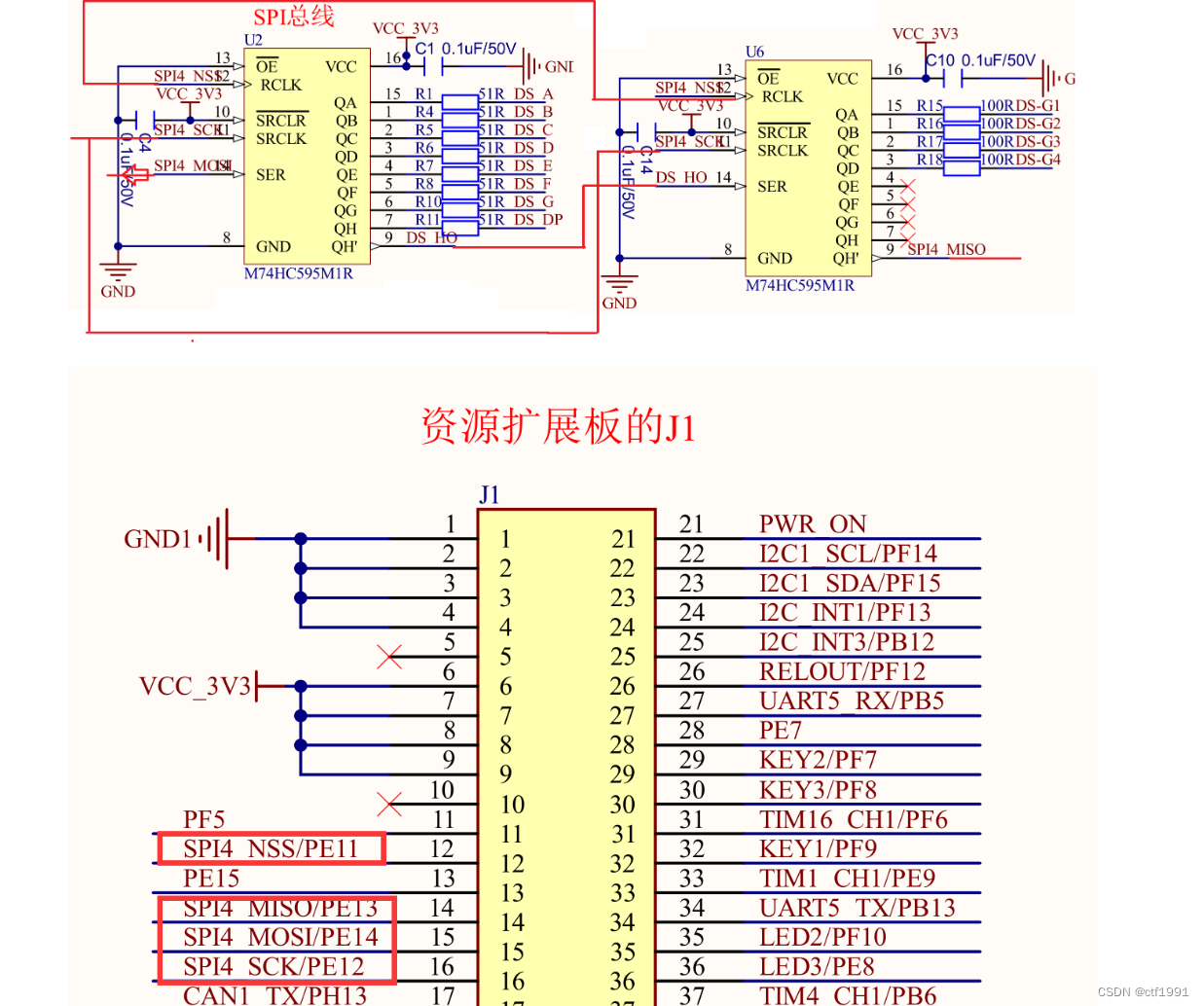

电路图

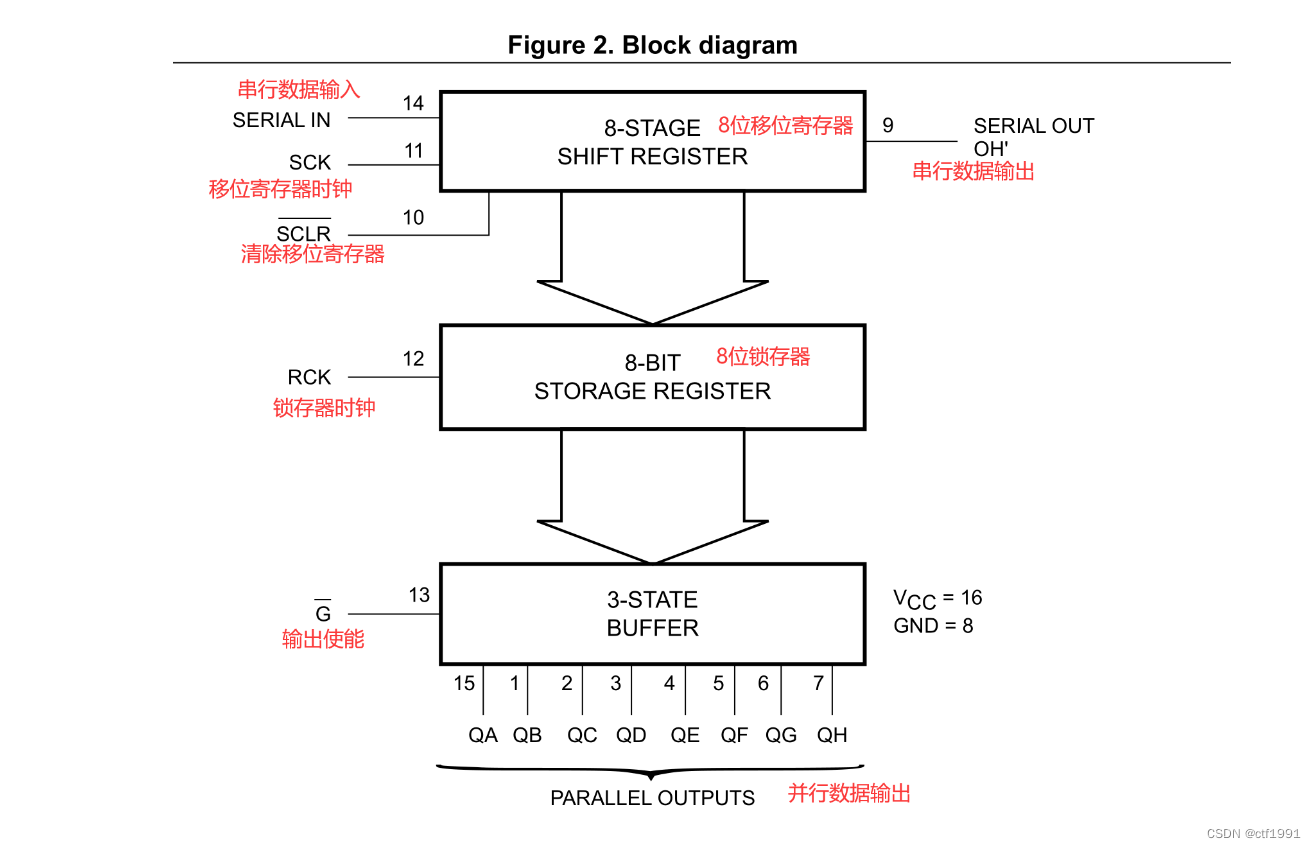

工作原理

代码

main.c

#include "gpio.h"
#include "uart4.h"
#include "command.h"
#include "beep.h"
#include "key-TI.h"
#include "si7006.h"
#include "spi.h"
extern void printf(const char *fmt, ...);
void delay_ms(int ms)
{
    int i,j;
    for(i = 0; i < ms;i++)
        for (j = 0; j < 1800; j++);
}

void led_init(void)
{
    RCC_MP_AHB4ENSETR |= (0x3 << 4);  //使能gpioe
    // gpio_init_t init = {GPIO_OUTPUT,GPIO_PP,LOW_SPEED,NOPUPD};
    /*
    gpio_init_t init;
    init.mode = GPIO_OUTPUT;
    init.type = GPIO_PP;
    init.speed = LOW_SPEED;
    init.pupd = NOPUPD;
*/
    gpio_init_t gpio_init = {     //gpio初始化
        .mode = GPIO_OUTPUT,
        .type = GPIO_PP,
        .speed = LOW_SPEED,
        .pupd = NOPUPD,
    };


    hal_gpio_init(GPIOE, &gpio_init, GPIO_PIN_10);           //led灯初始化
    hal_gpio_init(GPIOF, &gpio_init, GPIO_PIN_10);
    hal_gpio_init(GPIOE, &gpio_init, GPIO_PIN_8);
}
void led_flash(void)                                          //led灯循环亮灭
{
    hal_gpio_write(GPIOE, GPIO_PIN_10, GPIO_SET);
    delay_ms(500);
    hal_gpio_write(GPIOE, GPIO_PIN_10, GPIO_RESET);
    delay_ms(500);
}

int num[10] = {0xFC,0x60,0xDA,0xF2,0x66,0xB6,0xBE,0xE0,0xFE,0xF6};         //0~9
int main(void)
{
    unsigned char i;
    SPI_init();
    while(1)
    {
#if 1
        for(i = 0; i < 10; i++)
        {
            SPI_write(0xF0);  // 发送数码管的位
            SPI_write(num[i]);  // 发送数码管的段
            NSS_OUTPUT_L();
            delay_ms(1);
            NSS_OUTPUT_H();   // 锁存的时钟从低到高的变化
                            // 将移位寄存器中的数据锁存到锁存寄存器中
            delay_ms(1000);
        }
#else
        for(i = 0; i < 4; i++)
        {
            SPI_write(0x80 >> i);
            SPI_write(num[i+1]);
            NSS_OUTPUT_L();
            delay_ms(1);
            NSS_OUTPUT_H();

        }
#endif
    }

    return 0;
}

spi.h

#ifndef __SPI_H__
#define __SPI_H__

#include "stm32mp1xx_gpio.h"
#include "stm32mp1xx_rcc.h"
// MOSI对应的引脚输出高低电平的信号
#define  MOSI_OUTPUT_H()    do{GPIOE->ODR |= (0x1 << 14);}while(0)
#define  MOSI_OUTPUT_L()    do{GPIOE->ODR &= (~(0x1 << 14));}while(0)

// 对应595芯片的锁存引脚输出高低电平
#define  NSS_OUTPUT_H()     do{GPIOE->ODR |= (0x1 << 11);}while(0)
#define  NSS_OUTPUT_L()     do{GPIOE->ODR &= (~(0x1 << 11));}while(0)

// 时钟信号对应的引脚输出高低电平
#define  SCK_OUTPUT_H()     do{GPIOE->ODR |= (0x1 << 12);}while(0)
#define  SCK_OUTPUT_L()     do{GPIOE->ODR &= (~(0x1 << 12));}while(0)

/*
 * 函数功能： SPI初始化函数，推挽输出，高速，禁止上拉和下拉
 * 函数参数：无
 * 函数返回值：无
*/
void SPI_init(void);
/*
 * 函数功能：SPI发送数据的函数
 * 函数参数：dat : 要发送的数据
 * 函数返回值：无
 *
*/
void SPI_write(unsigned char dat);


#endif  // __SPI_H__


spi.c

#include "spi.h"
/* SPI4_NSS     ---->   PE11
 * SPI4_SCK     ---->   PE12
 * SPI4_MOSI    ---->   PE14
 * SPI4_MISO    ---->   PE13
 * */

/* 数码管的编码， 先发送低位，在发送高位
 * A B C D E F G DP
 * 1 1 1 1 1 1 0 0    0xFC   0
 * 0 1 1 0 0 0 0 0    0x60   1
 * 1 1 0 1 1 0 1 0    0xDA   2
 * 1 1 1 1 0 0 1 0    0xF2   3
 * 0 1 1 0 0 1 1 0    0x66   4
 * 1 0 1 1 0 1 1 0    0xB6   5
 * 1 0 1 1 1 1 1 0    0xBE   6
 * 1 1 1 0 0 0 0 0    0xE0   7
 * 1 1 1 1 1 1 1 0    0xFE   8
 * 1 1 1 1 0 1 1 0    0xF6   9
 * */
void delay_us1(unsigned int us)
{
    int i,j;
    for(i = 0; i < us;i++)
        for (j = 0; j < 1;j++);
}

void SPI_init(void)
{
    RCC->MP_AHB4ENSETR |= (0x1 << 4);
    // MOSI    PE14
    GPIOE->MODER &= (~(0x3 << 28));
    GPIOE->MODER |= (0x1 << 28);
    GPIOE->OTYPER &= (~(0x1 << 14));
    GPIOE->OSPEEDR &= (~(0x3 << 28));
//  GPIOE->OSPEEDR |= (0x2 << 28);
    GPIOE->PUPDR &= (~(0x3 << 28));
    // MISO    PE13
    GPIOE->MODER &= (~(0x3 << 26));
    GPIOE->OSPEEDR &= (~(0x3 << 26));
//  GPIOE->OSPEEDR |= (0x2 << 26);
    GPIOE->PUPDR &= (~(0x3 << 26));
    // SCK     PE12
    GPIOE->MODER &= (~(0x3 << 24));
    GPIOE->MODER |= (0x1 << 24);
    GPIOE->OTYPER &= (~(0x1 << 12));
    GPIOE->OSPEEDR &= (~(0x3 << 24));
//  GPIOE->OSPEEDR |= (0x2 << 24);
    GPIOE->PUPDR &= (~(0x3 << 24));
    // NSS     PE11
    GPIOE->MODER &= (~(0x3 << 22));
    GPIOE->MODER |= (0x1 << 22);
    GPIOE->OTYPER &= (~(0x1 << 11));
    GPIOE->OSPEEDR &= (~(0x3 << 22));
//  GPIOE->OSPEEDR |= (0x2 << 22);
    GPIOE->PUPDR &= (~(0x3 << 22));
    NSS_OUTPUT_L();    // 595芯片的锁存引脚拉低
    SCK_OUTPUT_L();    // SPI的时钟线拉低
}

void SPI_write(unsigned char dat)
{
    unsigned char i;
    for(i = 0; i < 8; i++)
    {

        if(dat & 0x01)
        {
            MOSI_OUTPUT_H();  // MOSI线写高
        } else {
            MOSI_OUTPUT_L();  // MOSI线写低
        }
        dat >>= 1;
        // 时钟线从低电平到高电平的变化时，MOSI数据线上的数据
        // 被写到595芯片的移位寄存器中
        SCK_OUTPUT_L();   // SCK拉低
        delay_us1(10);
        SCK_OUTPUT_H();   // SCK拉高
        delay_us1(10);
    }
    //NSS_OUTPUT_L();
    //NSS_OUTPUT_H();

}
