【sketchup 2021】草图大师的编辑工具2【路径跟随、偏移与轴、卷尺工具和尺寸、绘制参考线】

移动工具、旋转工具、缩放工具

• 一篇文字2w字左右，多了看着费劲加载也慢


• 内容太多了，所以分开放，这些内容去这篇博客：
  【sketchup 2021】草图大师的编辑工具1【移动工具、旋转工具、缩放工具】

路径跟随

路径跟随使用

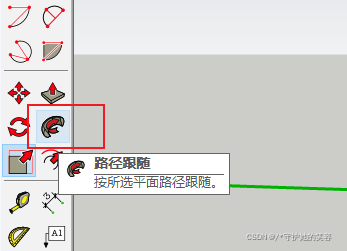

• 工具是这个哦

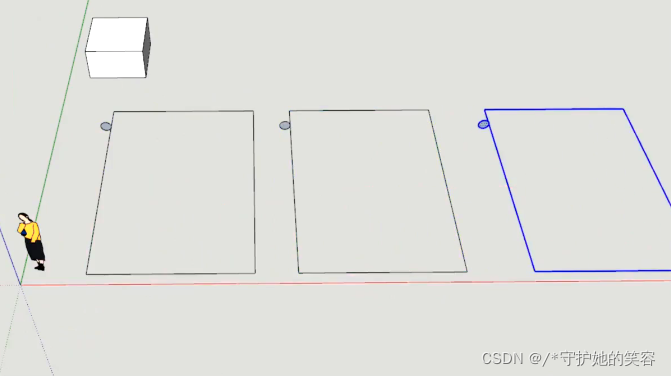

• 条件准备

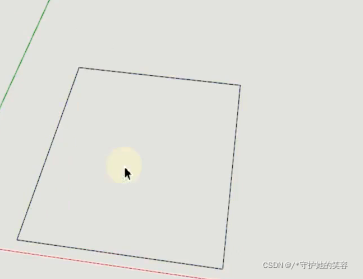

  先弄一个矩形，选中面并删除 得到一个矩形线

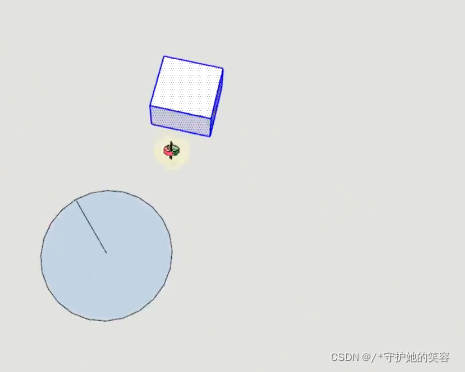

  再画一个圆，然后拉一个矩形用做参考物，吧圆弄立起来

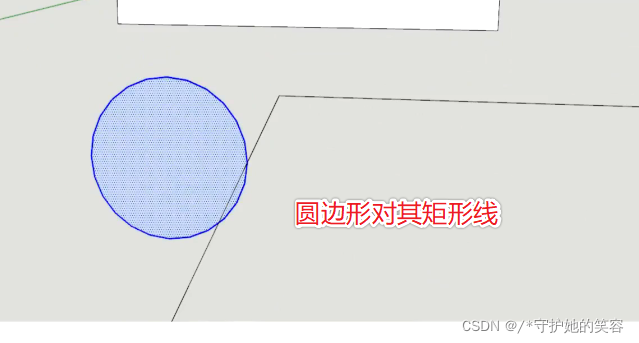

  移动圆与矩形线对其

  复制几个出来


线和图形挨着放样【常规放样】

• 使用路径跟随

  • 1、先选中边线【也就是路径】
  • 2、使用路径跟随点击需要模仿的图案

• 如：我这选中矩形边线

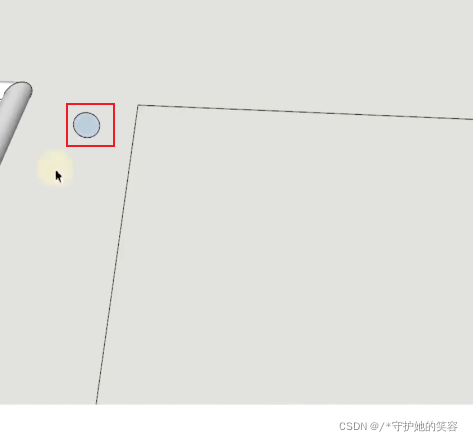

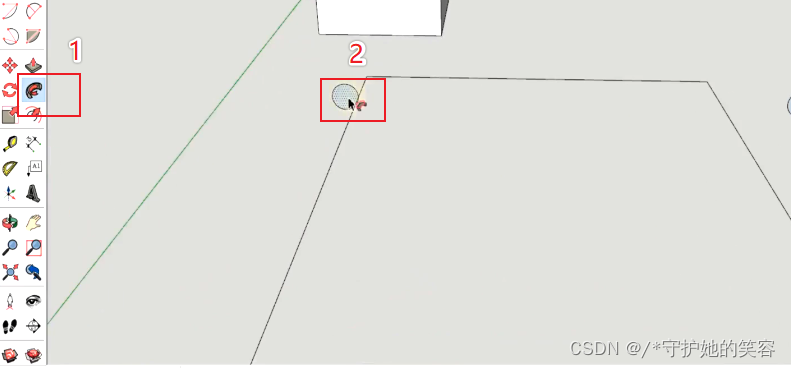

  然后选择路径跟随工具，点击需要仿制的圆

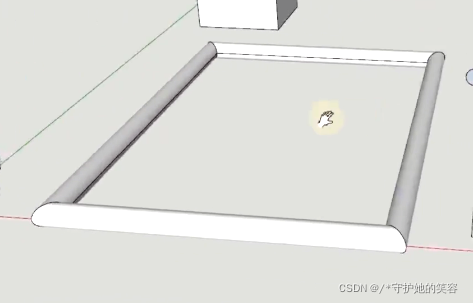

  最终就成这样了

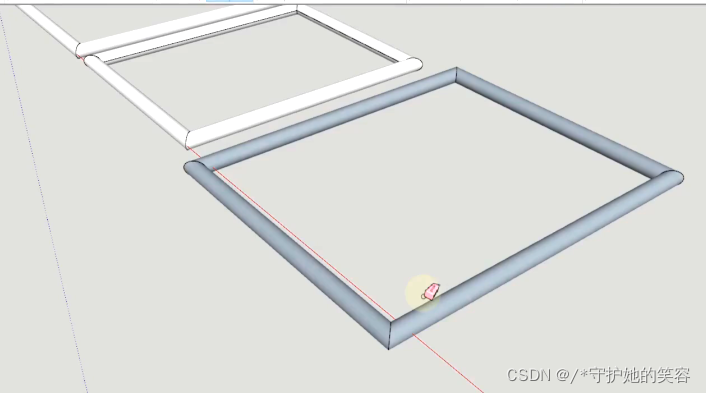

• 根据上面流程 再来一个放样

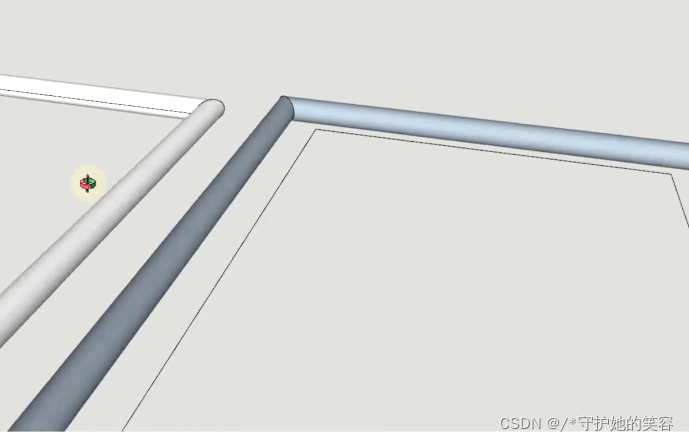

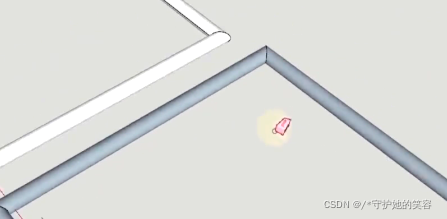

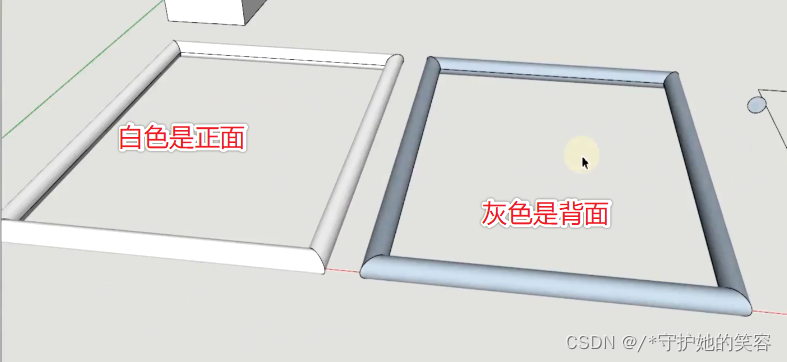

  可以看到这次的是 灰色的管道
  灰色呢表示背面，白色表示正面
  如果把灰色的到处去到其他地方，可能会渲染不到

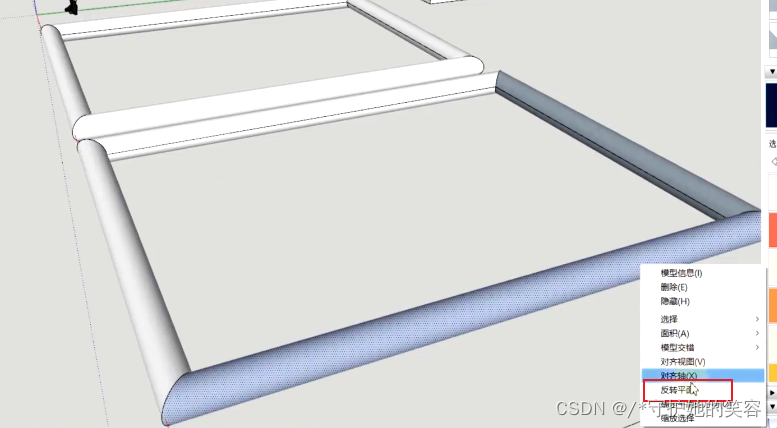

  所以我们做这个的时候最好面向相机的，全是白色的面，不要有灰色的，如果存在灰色的，可以直接选择面，然后右键-点击反转平面即可

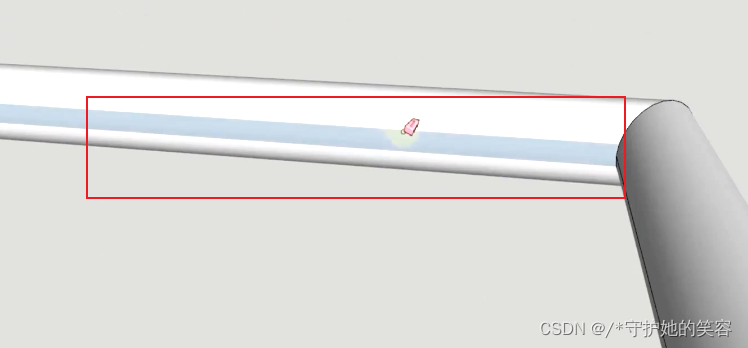

• 上面呢，因为是线和图像是挨着的，所以绘制出来的东西呢，中间会多一条线。。。
  这个线呢，如果我们删除，可能会直接导致中间破面【成镂空】。


线和图像分开放样【建议使用这种】

• 我将图像和线分开


• 现在放样

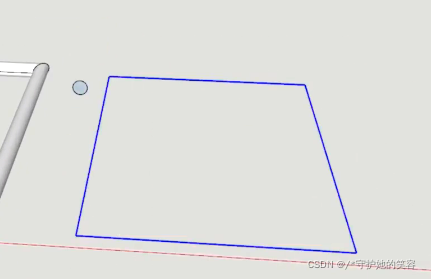

  选择线

  使用路径工具放样，这样出来的东西面积呢，比之前的方法要大一点【因为线被剥离出来了】

  这种i情况我们删除线呢，就不会对这个放样的结果有任何影响


• 两种对比一下
  后面使用中用这种分离式的方法来放样哈。


球体绘制

• 先弄一个圆【圆的分段建议弄成32或64，否则圆可能不够圆，太大数值可能放样的时候会导致系统卡死】和一条中心线，和弄一个立面矩形【用来当参照物将圆立体】。

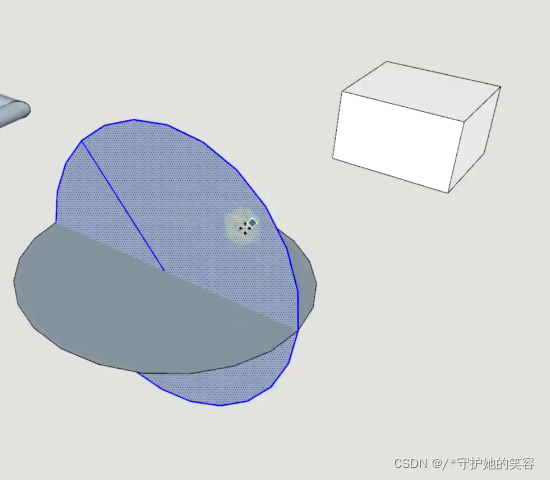

  复制旋转的方式生成一个垂直90°的圆，然后将2个圆中心对其放一起

  用直线工具绘制2个截面

  继续绘制下面的一个截面线

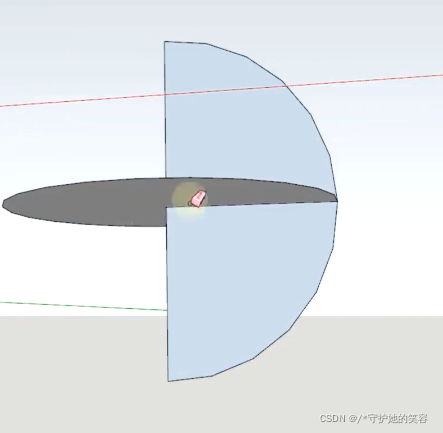

  然后擦除左边的东西

  左面和中间线选中并删除

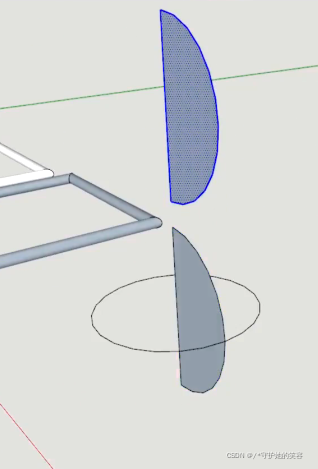

选中里面半圆，按住ctrl复制

然后删除下面圆中的半圆

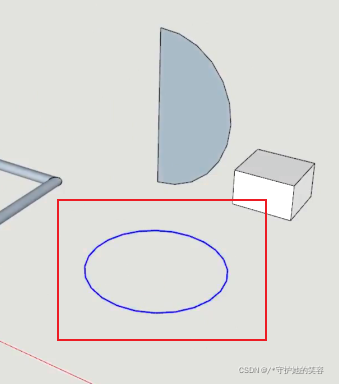

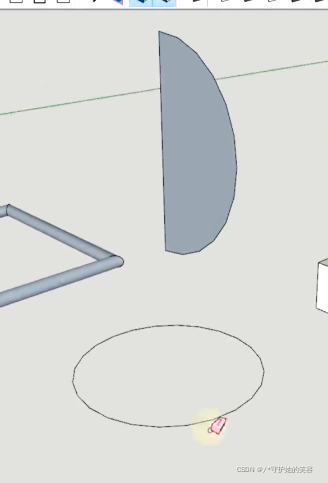

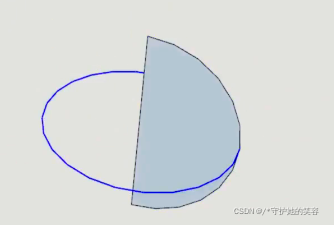

开始放样，选择下面圆线

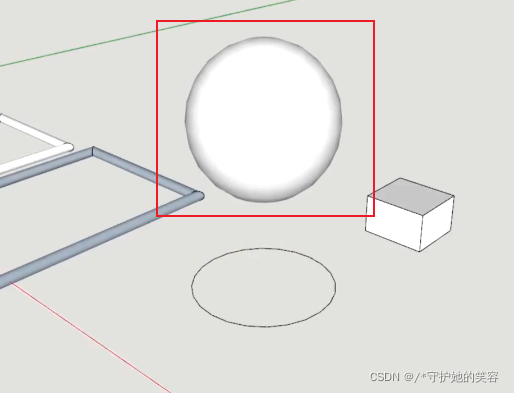

使用路径跟随指定上面半圆就能得到一个圆了哦

• 上面是标准的正常方法，下面我们弄个常规放样的方法
  选线

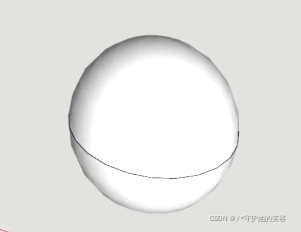

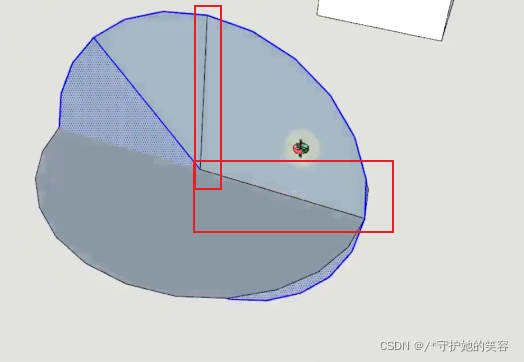

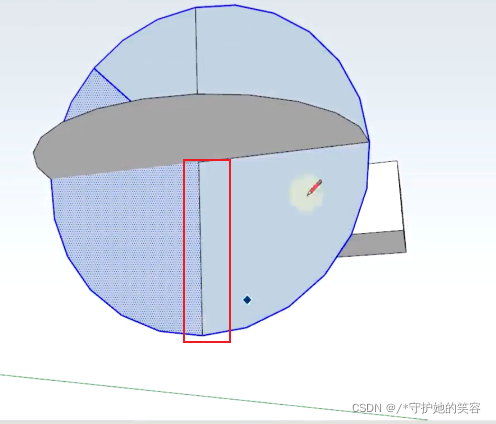

  放样，这样得到的圆中间就会有一条线【下面圆不够圆滑是因为边线段不够多】

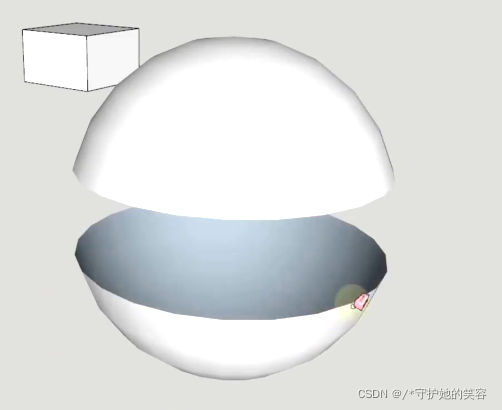

  这个线我们擦除的时候呢就会破面咯


实例绘制高脚杯

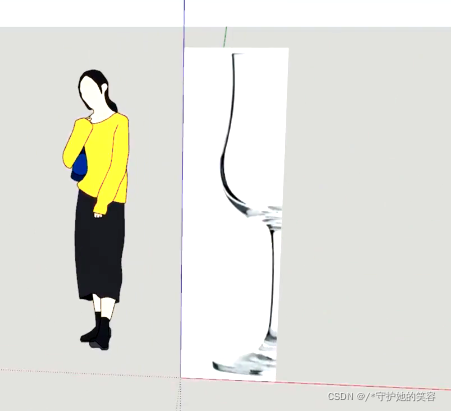

• 实现原理呢，就是要先绘制一个截面出来，如果能直接画更好，不能的话，也可以借助一些图片来绘制，如下，我们绘制截面的时候呢就根据这个图片来画


• 如果根据图片来绘画，我们需要将相机模式换为平行投影否则照着画出来的会出现偏差。

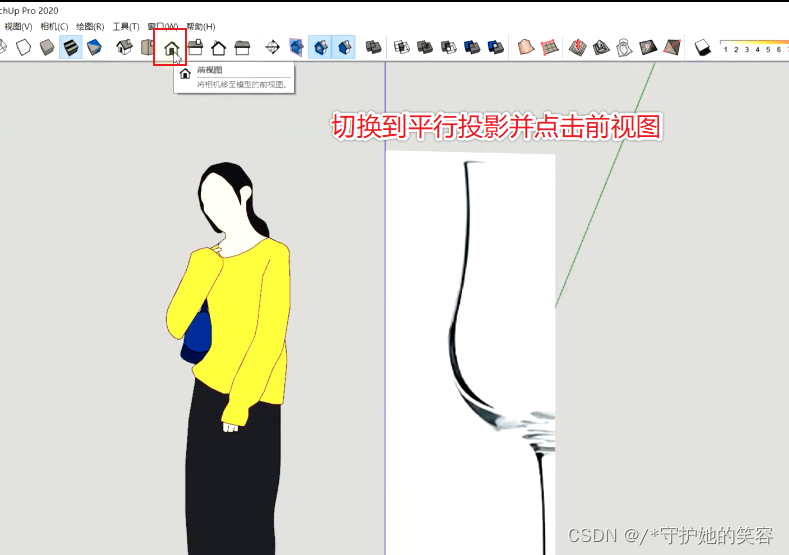

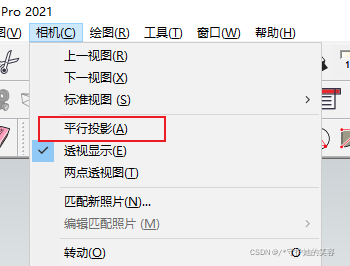

  开始绘画，点击平行投影和前视图，后面配合平移【shift+鼠标中键】，可以用直线笔或者圆弧来画

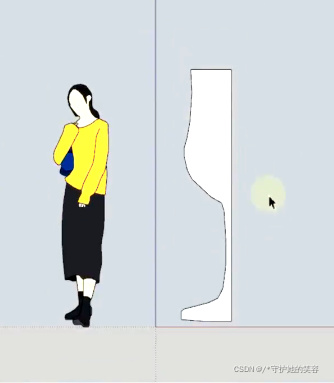

  初步绘画完呢是这样的【一定要首位相连】

  然后选中边上的面删除掉最终得到下面这个描边

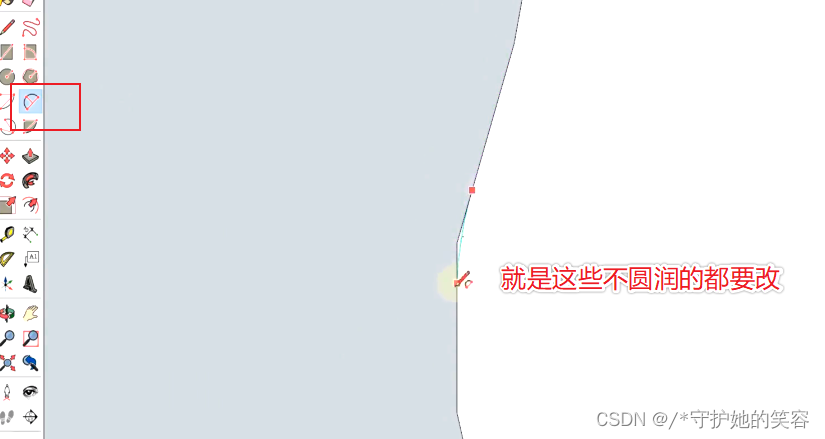

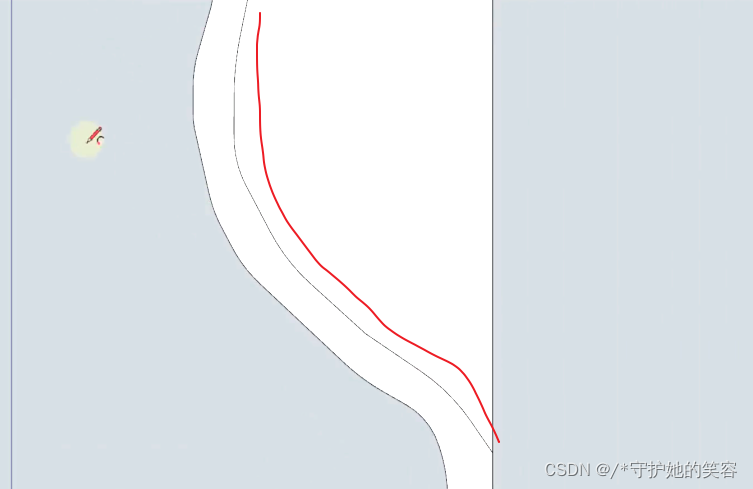

  上面是不够圆润的，我们需要把不圆润的地方修改成圆润

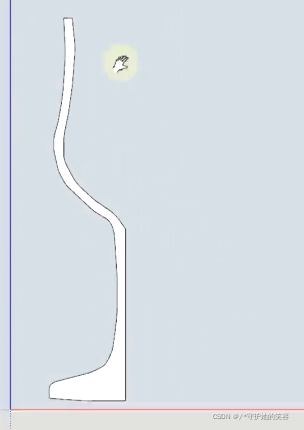

  全部修改圆润以后得到下面一个图像

  加轮廓【也需要圆润哈】

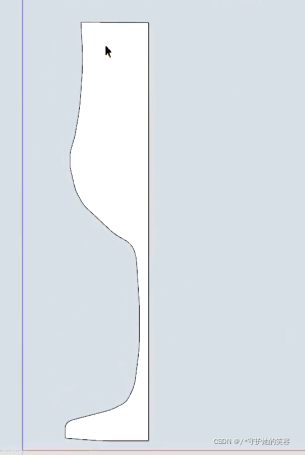

  然后删除多余的，就得到一个高脚杯的轮廓框了

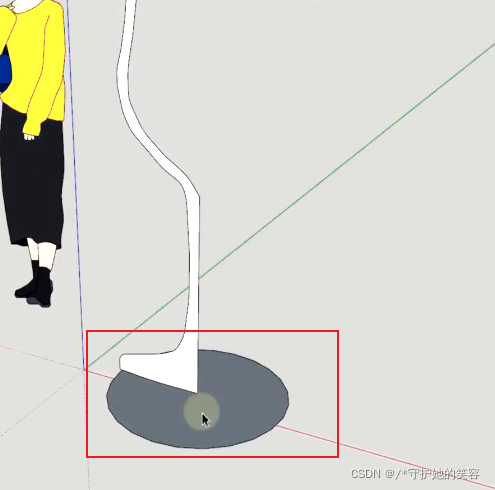

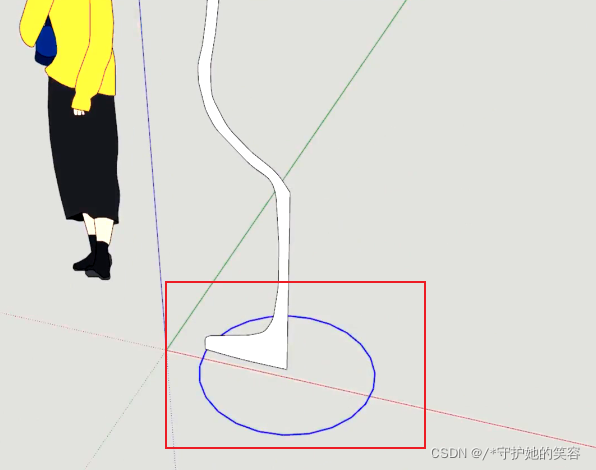

  绘制底座圆【半径呢和模板一样的大哈】

  然后选择面删除并选择线

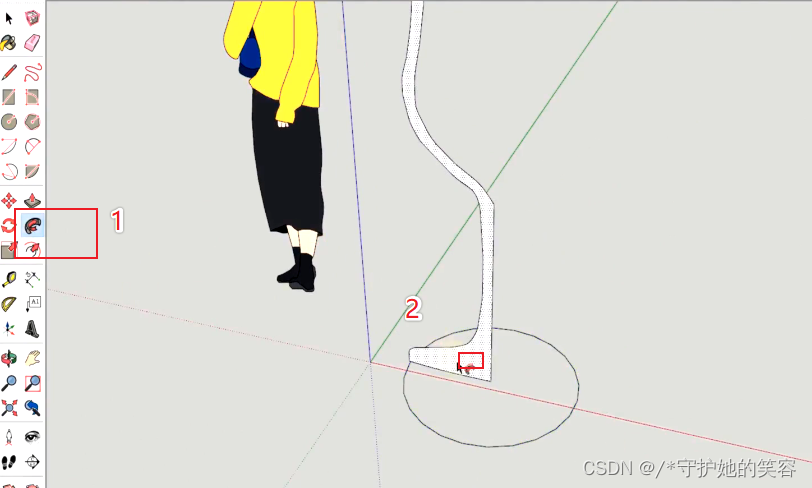

  放样

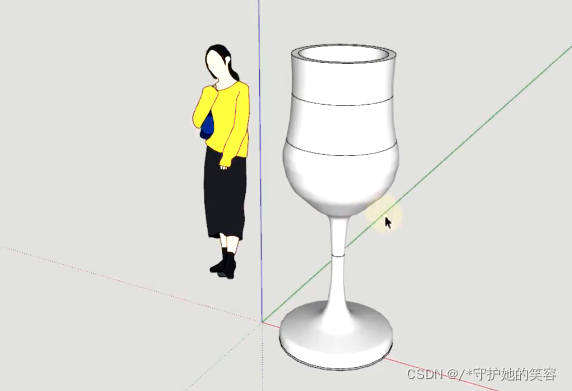

  最终就可以得到这个效果图了


偏移与轴

偏移工具

普通使用

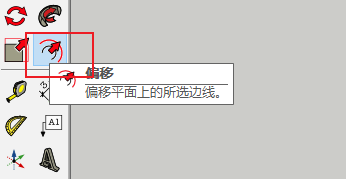

• 偏移工具是这个图标哦


• 工具直接放在边缘上会出现一个点，按住鼠标左键以后呢就可以向内或向外偏移了


而且这种偏移呢，也可以起到分割作用

• 精确数值偏移
  在偏移的时候直接输入数字就可以了【默认使用自带的单位】

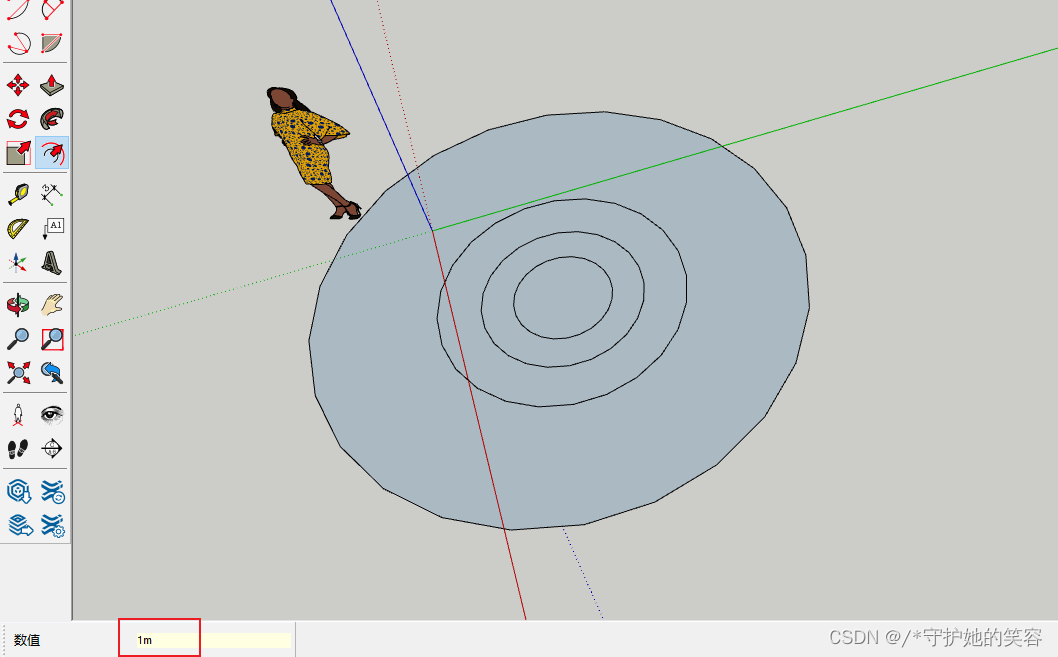

  也可以指定单位偏移的，如1m

• 同理，偏移呢，也可以只选择其中一部分来实现的
  如下图

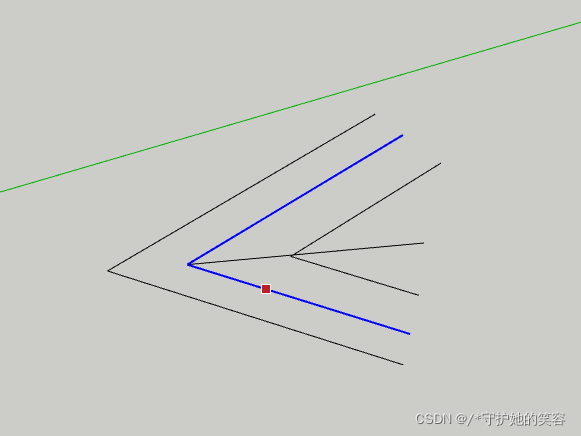

  我只选择外面2条线，两条及以上的线必须是相连的并且共面才能偏移【最少2条线，单条线是不能偏移的】

  看，我偏移的时候呢就是我选中的这2条线了


实操说明

• 这个平移呢，用途非常广，比如做墙的厚度，和任何外凸内凹的造型【多余的线条可以擦除或者删掉嘛，直留想要的就行了】，都会用到这个偏移工具。

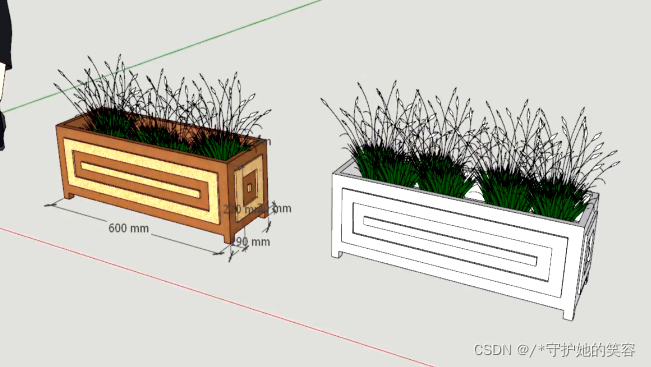

  如下右边白色的，就是纯粹的用偏移工具实现的【模型是后面导入的，复制平移的方式增加数量罢了】


轴工具

普通用法

• 图标呢，就是这个

• 这个呢就是改变默认轴用的，需要确认3次才行

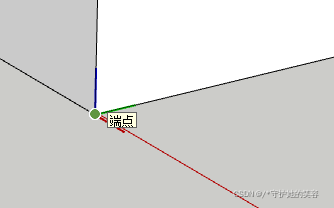

  1、 确定端点【一般在角上】
  2、确定x轴【是一条线哈】
  3、确定y轴【是一条线哈】
  4、确定上面3个值了，z轴会自动确认的哈。

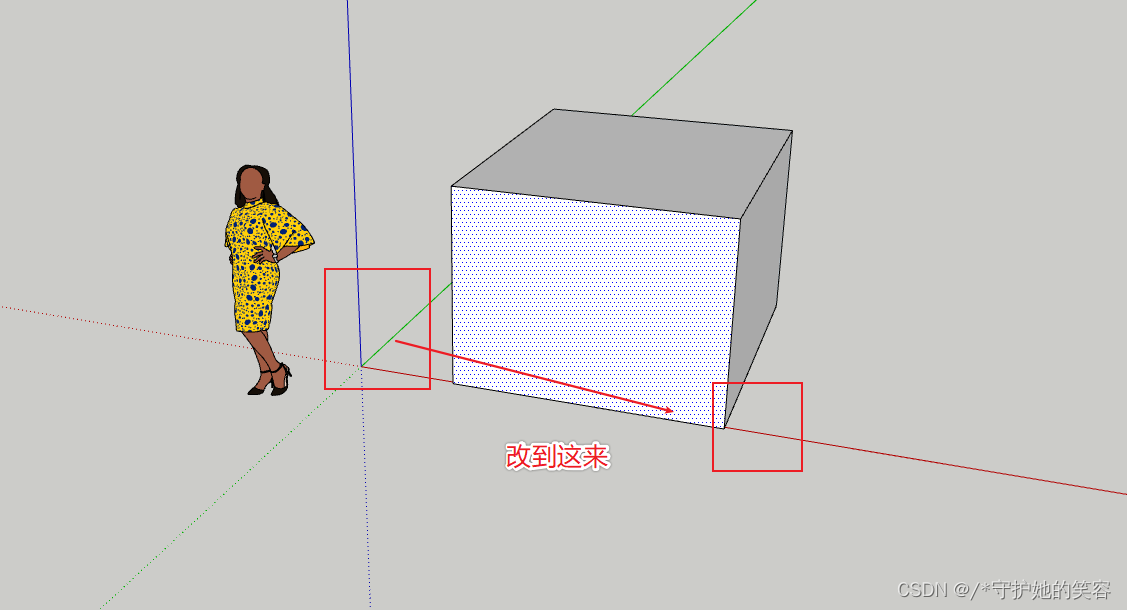

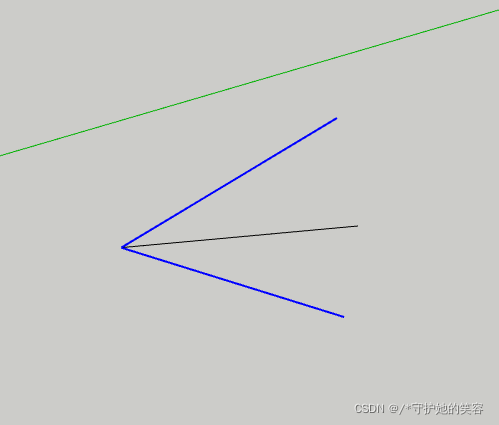

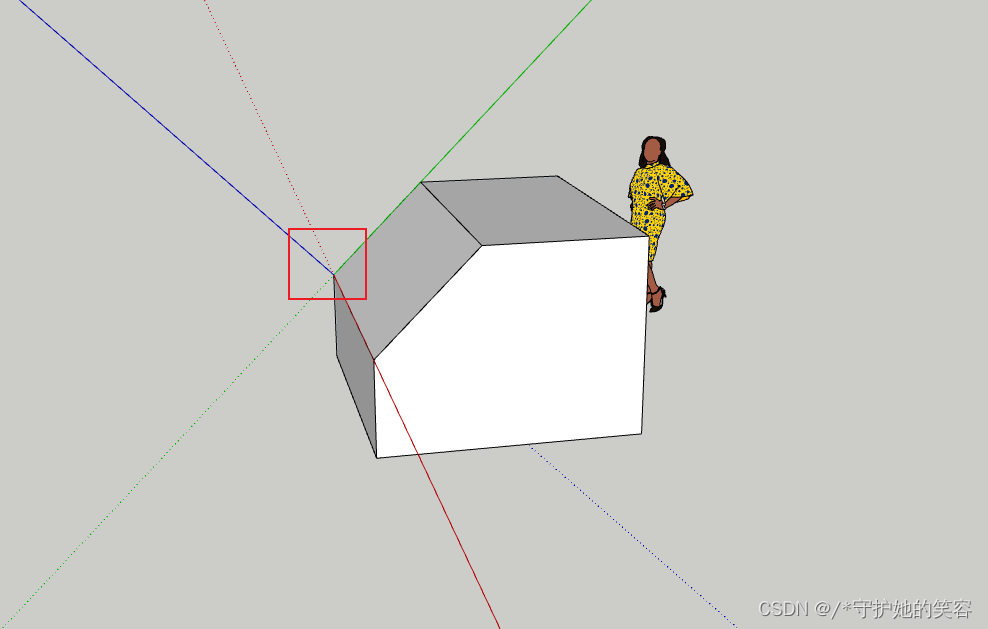

• 如外面新建一个图像推拉出来，然后把周的坐标改为这个图像边缘上

  直接点击轴图标，分别确认端点x,y，z周就行咯，需要点击3次鼠标左键哈

  现在就改过来了。。

• 同理再换一次


高级用法

视图对齐

• 选中一个面以后，右键-视图对其就好了【如果成组了，是不能用视图对齐的哦】

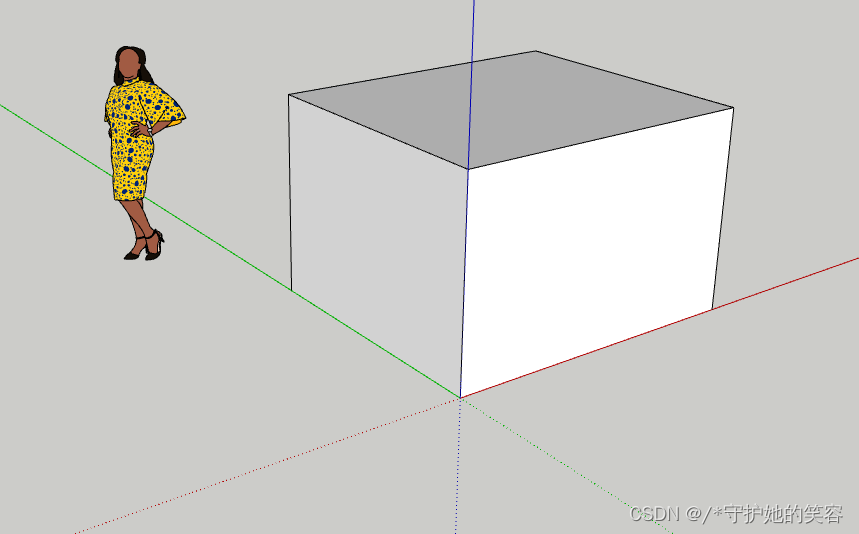

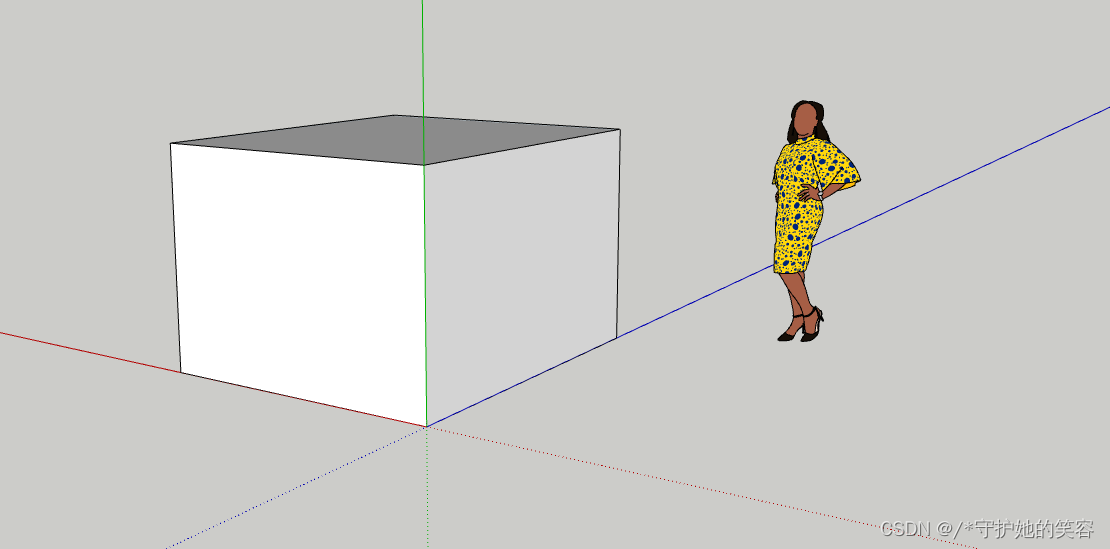

• 如：现在是这样子的

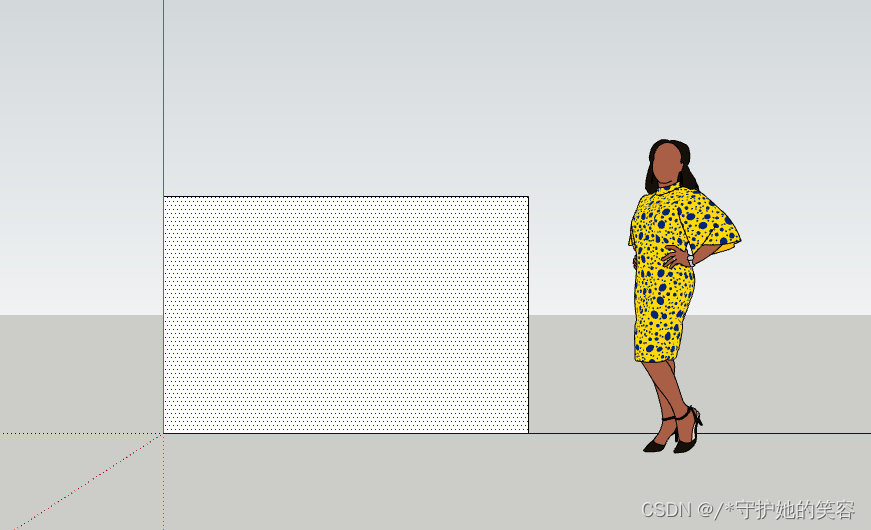

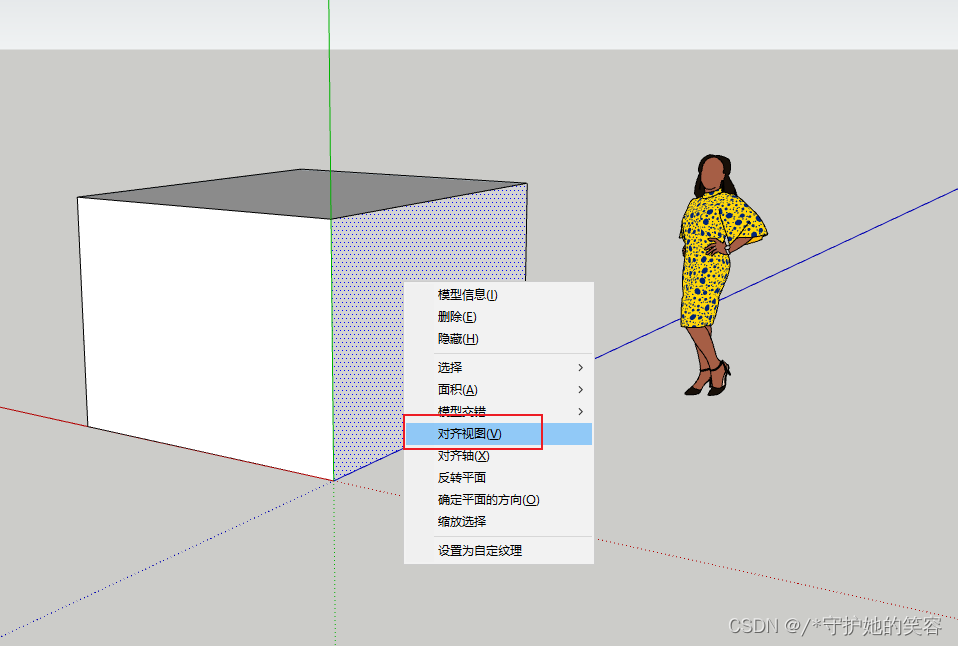

  我选中一个面并对齐视图

  就变成这样了


• 应该很好理解这个视图对齐了把，是的，就是直接切换为正对这个面哦
  我顶面对齐就成这样了


• 这种最好的场景呢其实是斜面【因为斜面怎么手动调都会有点误差】

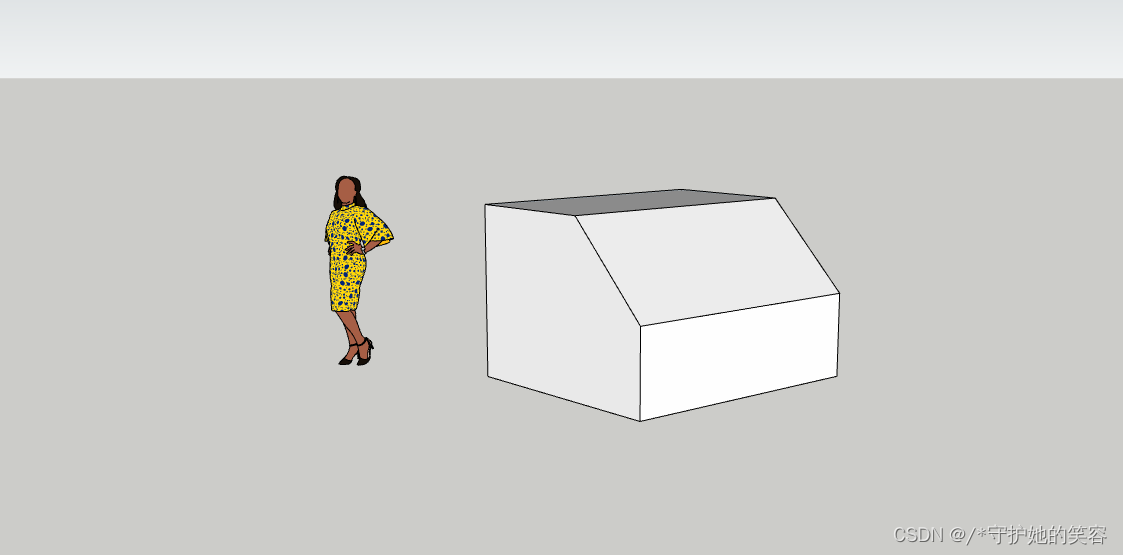

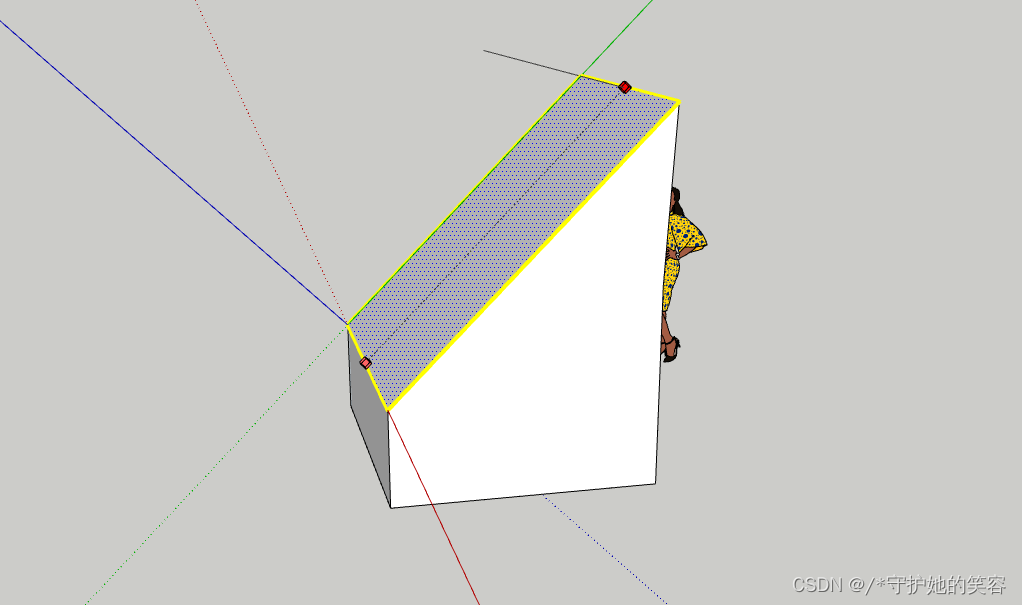

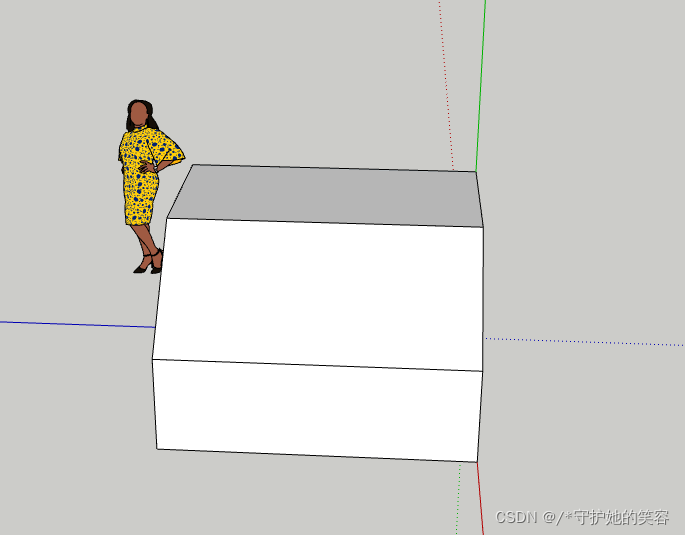

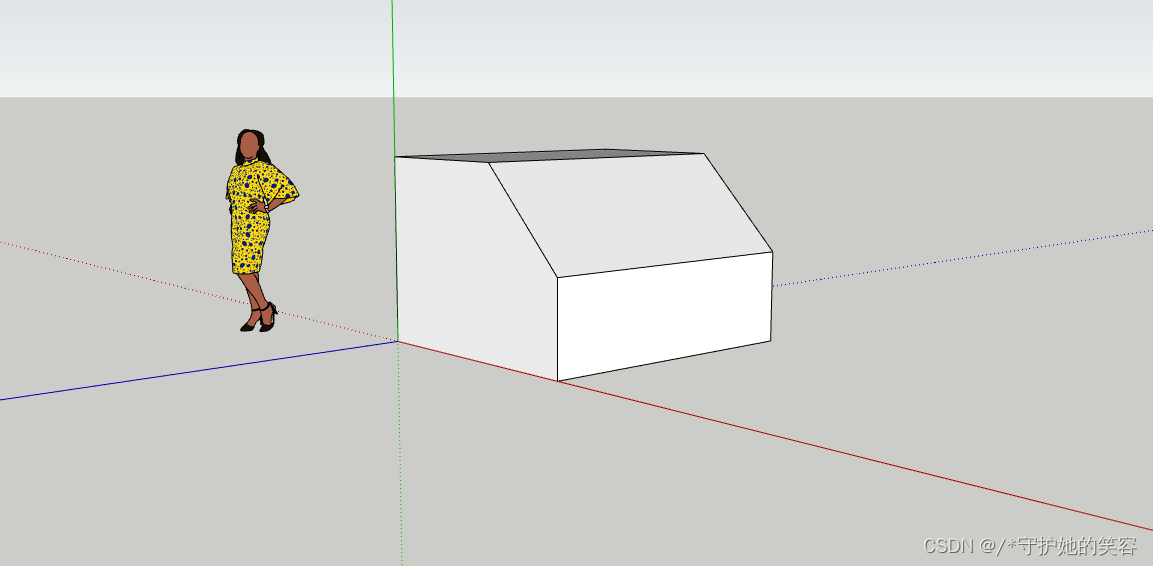

  如下，我切掉了一个面，手动调的话，都会有点误差，不太正。

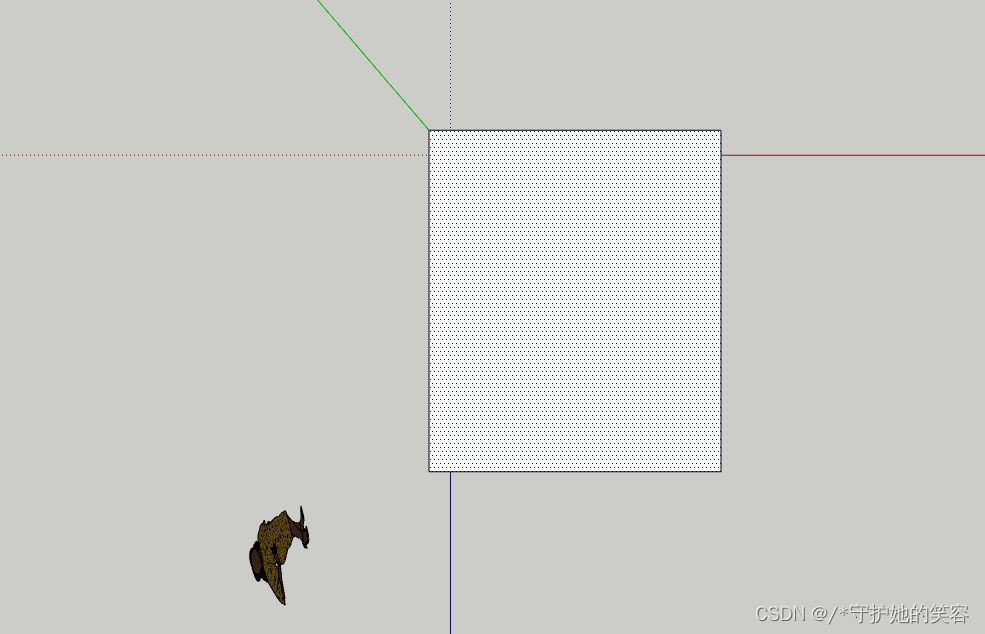

  但我选择面对齐以后。。。


• 退出对齐。。。直接旋转到想要的面就好了。。。

轴对齐

• 这个更多的是配合缩放使用，轴对齐，选择面以后，右键-轴对齐 【前提是不能成组哈，成组的是不能用的】
• 如果没有轴对齐的缩放是这样子的
  我们可以随意拖动，没有限制

• 当我们把这个面指定为轴对齐了后

  就变成下面这样了，多了个轴线哦

  那么此时我们再缩放，就被会限制住必须和线平行才行了，不能随意缩放了哦


隐藏显示坐标轴

• 如下，现在是有轴的样子

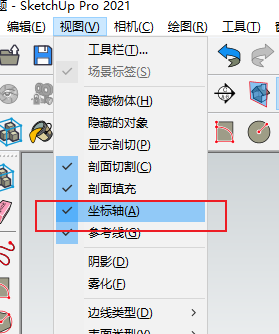

• 隐藏轴：视图-坐标轴

  现在关掉轴，就是这样子了


• 这种情况呢，就是当你效果做完了需要展示或截图的时候，就可以先隐藏这个 坐标轴嘛
  后面要用的时候在选上坐标轴就好拉。

卷尺工具和尺寸

卷尺

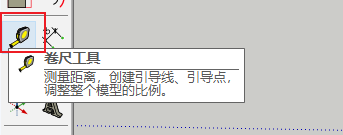

图标是这个哈

普通使用

• 卷尺是干啥的应该不需要多说了吧，测量尺寸用的
• 卷尺使用呢，需要先定位一个端点【起点】，然后拖动鼠标就可以动态显示卷尺所经过的尺寸了

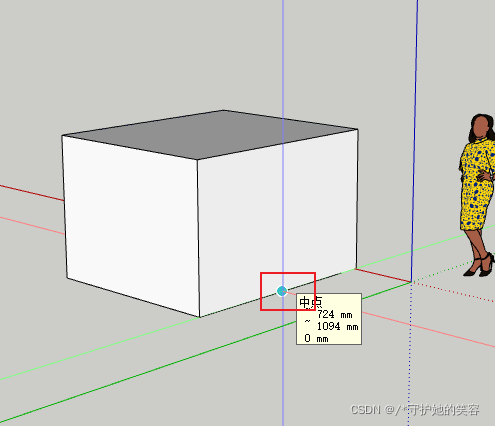

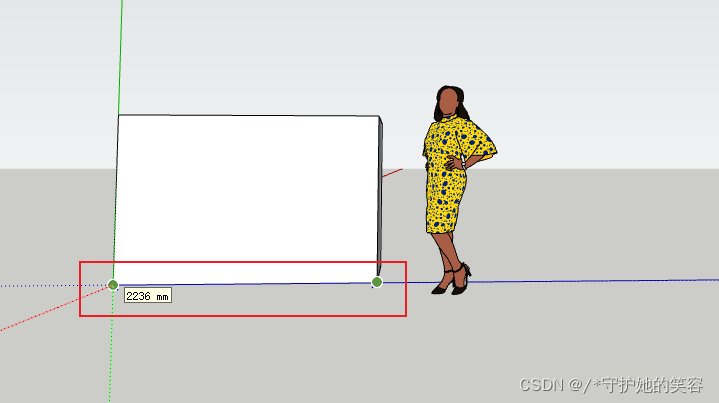

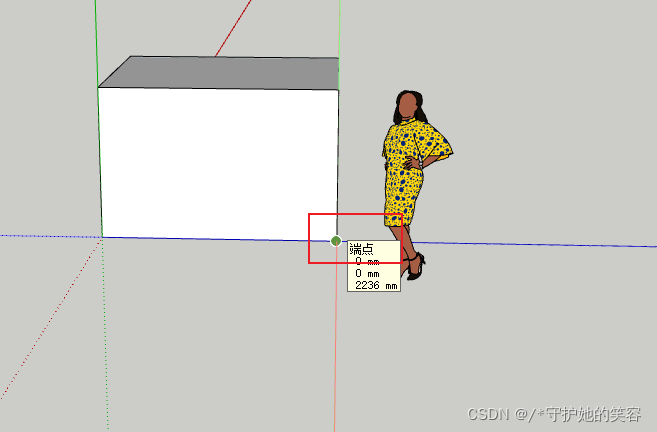

  如下，我测量这个长方体的长，定位一个端点

  可以看到这个长呢是2236mm哈，然后我们点击鼠标左键呢，此次测量就结束了哦


数值定位

• 另外一种使用呢，就是通过定位输入的数值位置
• 如，这个长方体我想知道起点到1000mm【也是可以输入单位的哈，如1m】的位置是哪里

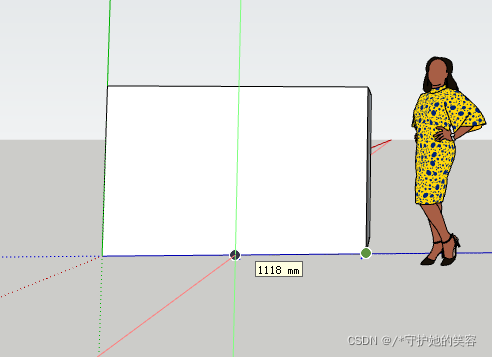

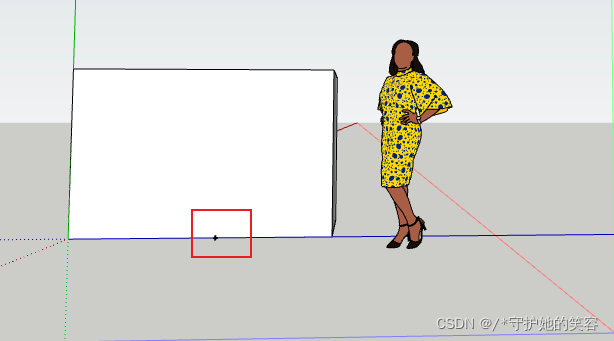

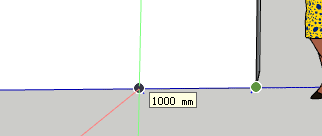

  测量确定端点以后呢，拉动方向，然后直接输入 1m即可，看 会在端点到1m处出现一个黑点

  测量验证一下


卷尺三维测量

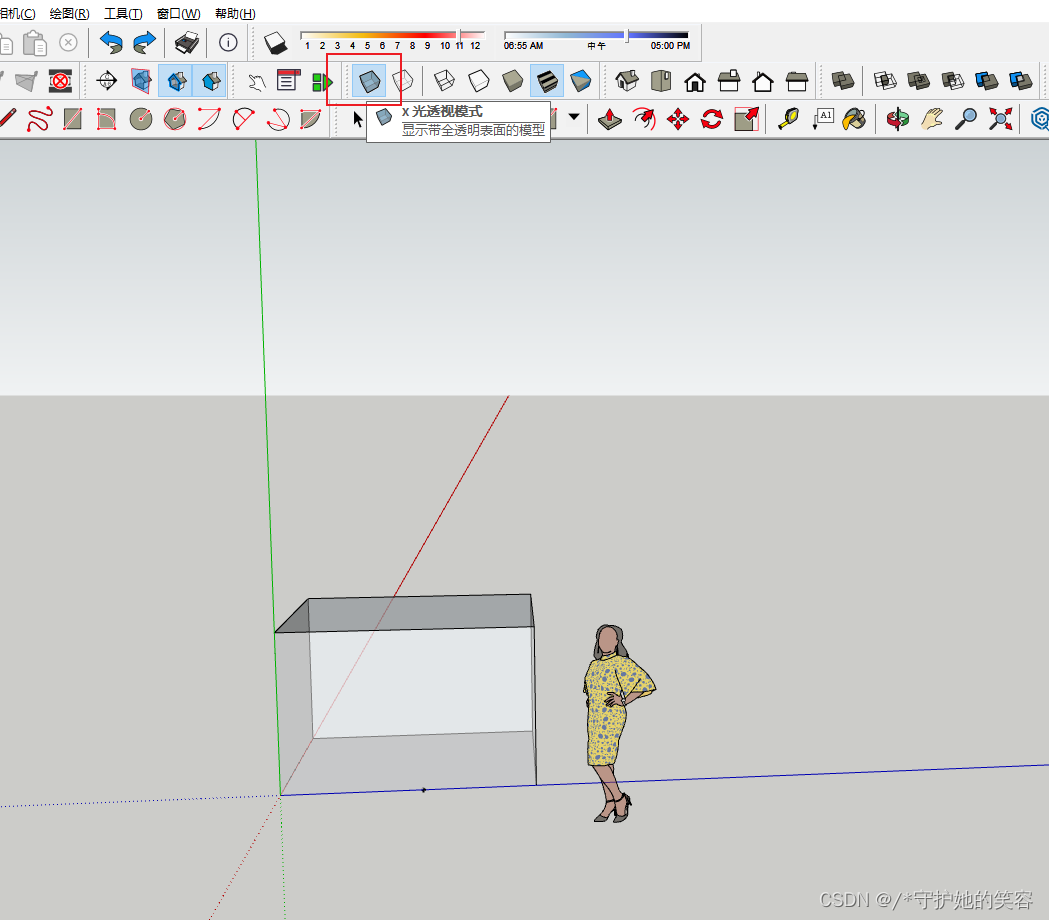

• 三维测量呢，需要先进入x光透视模式，如下

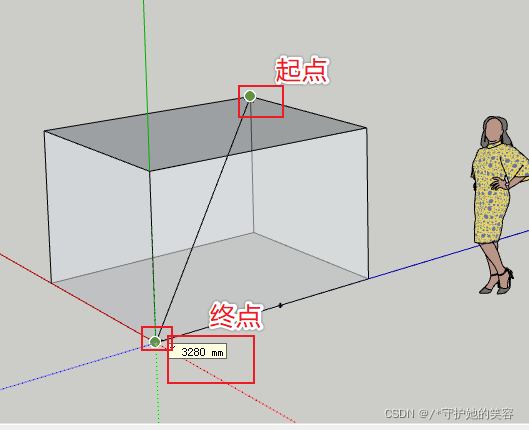

• 现在呢，我们就可以测量这个三维空间的点到点的距离了


高级使用

参考线【实用技巧】

• 使用方式：选中卷尺，按住ctrl键，此时卷尺上多会一个--+图标，这个时候就是标尺模式了，确定端点【起点】，然后拉出来的线就是参考线了 【注意，这个模式是一直生效的，直到再次按ctrl取消标尺模式哈】

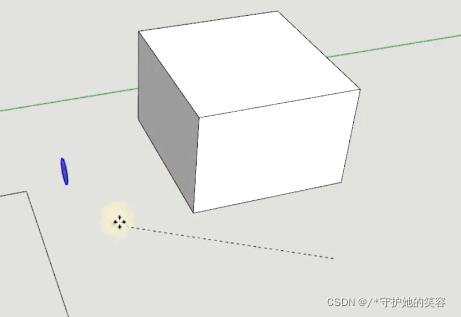

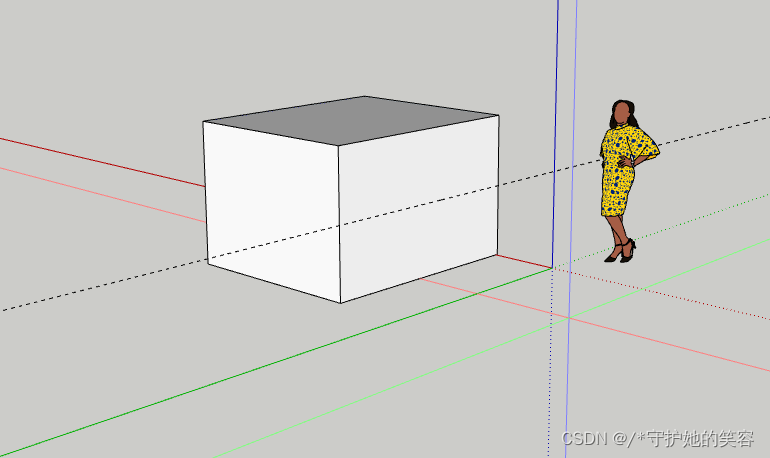

• 如我现在随便拉一个参考线出来，需要先指定一个起点【必须再物体上哈】

  我到哪哪就出来一条虚线

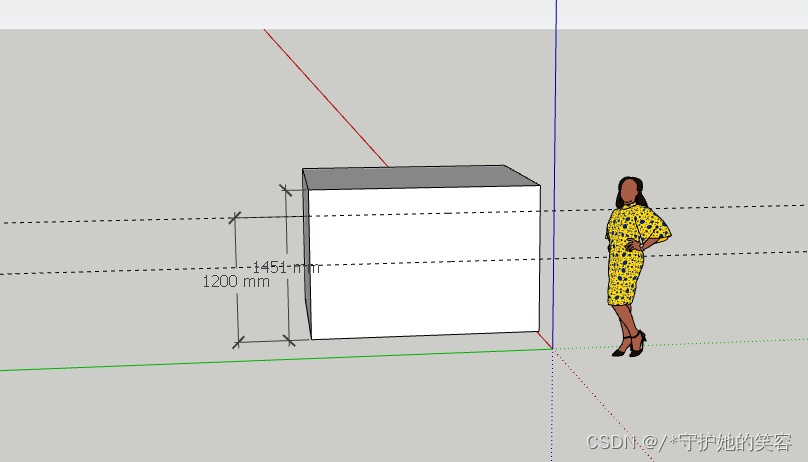

• 同理这个是可以指定高度的，如我现在拉一条1.2m高的参考线【确定起点以后直接输入1.2m回车即可】

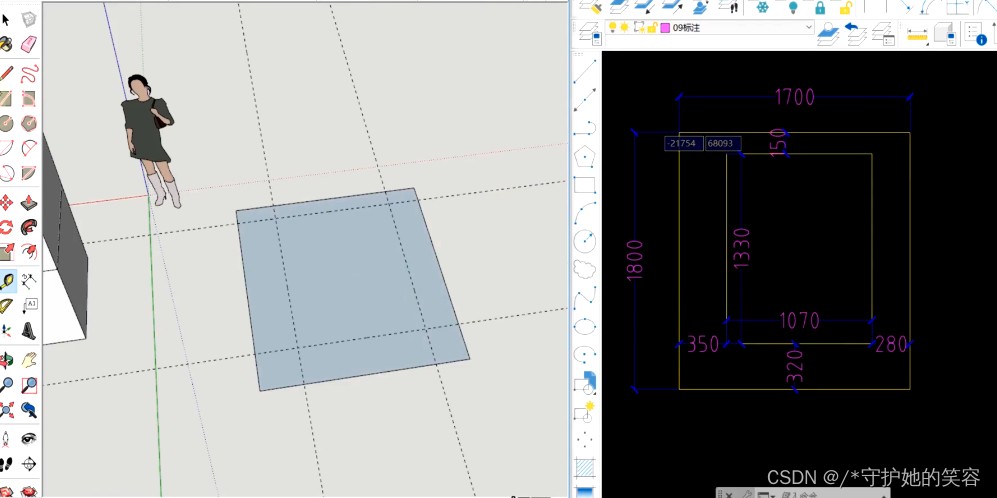

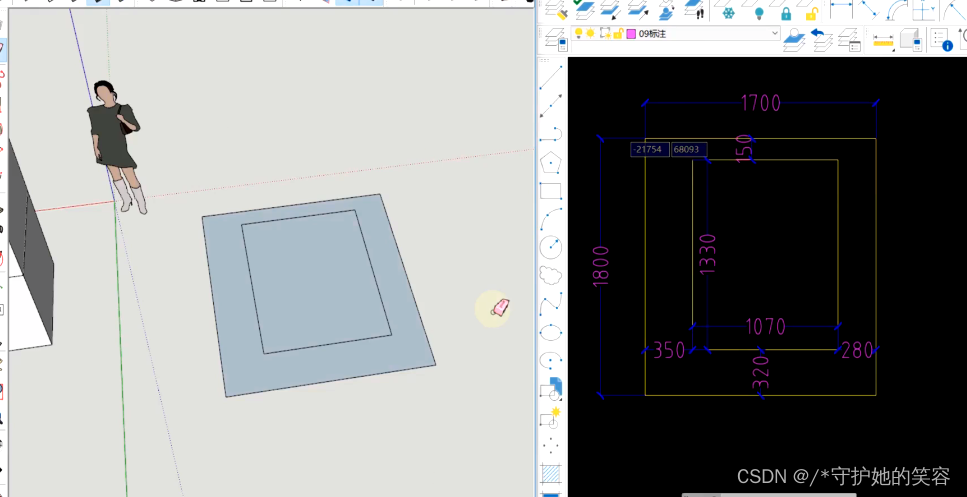

• 这个参考线干啥的呢，如下，我要画一个这种尺寸的窗户
  上下左右各拉2个尺寸

  然后画个矩形

  最后删除参考线就好了~~~


• 删除参考线

  • 1、选中需要删除的参考线然后delete删除即可
  • 2、全删，编辑-删除参考线


• 参考线的特殊说明
  如果你的物体有组，那么你的参考线也添加再组里面后，此时你再组外面删除这个参考线，很可能连模型一起跟着被删除了，此时呢，就进入到组内部单独选中参考线再删除，模型就不会被删除了。。。。
  所以参考线呢，如果有组，也最好再组的外面添加。。。这样删除参考线就不会对模型有影响了。

全局拉伸

• 全局拉伸，很明显，我们改一个物体的尺寸，当前空间内的所有物体都会跟着这个尺寸发生同比例的变化。
  使用方式呢，就是使用卷尺测量尺寸后随即输入新的尺寸替换即可【卷尺上不能有--+这个标志哈，如果有按ctrl取消】。
  使用方法：点了起点和终点量尺以后，此时不要动鼠标，左下角有现在的尺寸，我们直接输入新的尺寸即可，输入新数值回车以后会有提示，直接点击是 就好了。。。

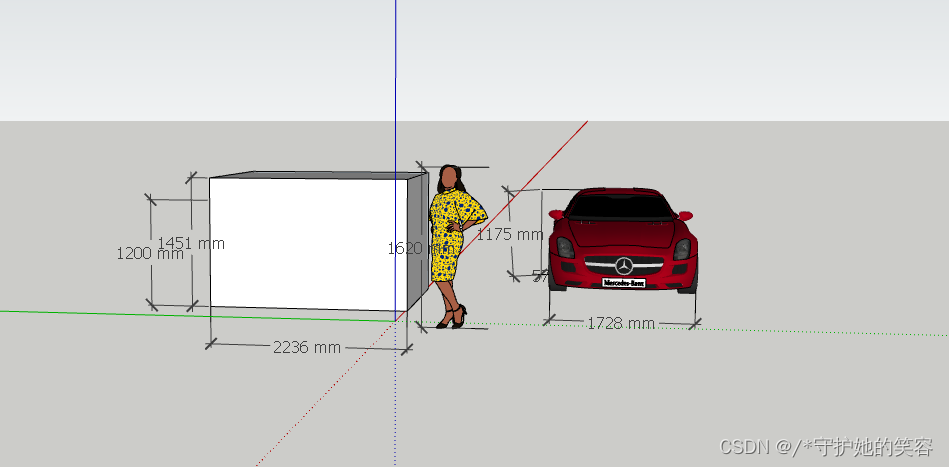

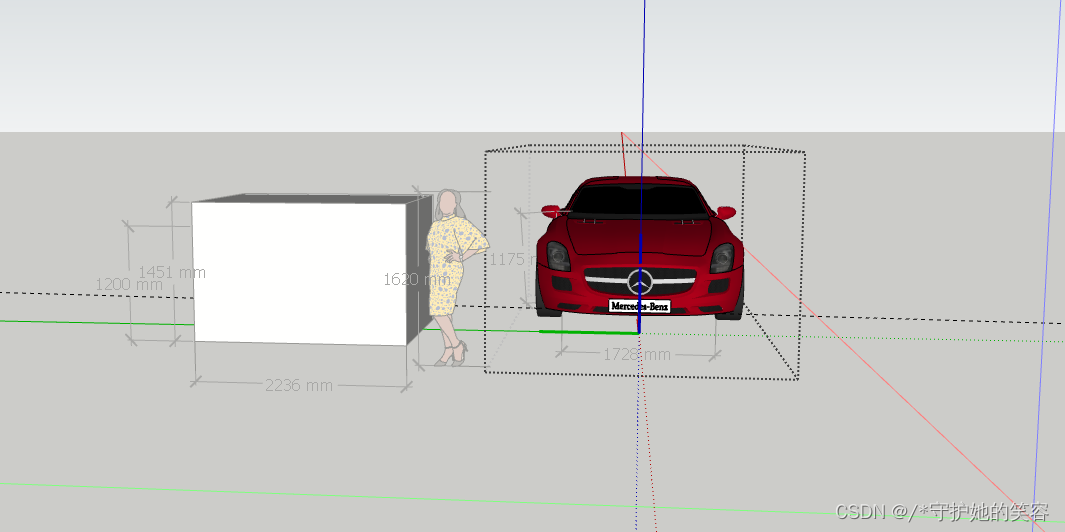

• 下面我准备拉动这个长方体，同时放一个汽车和人物的尺寸参考

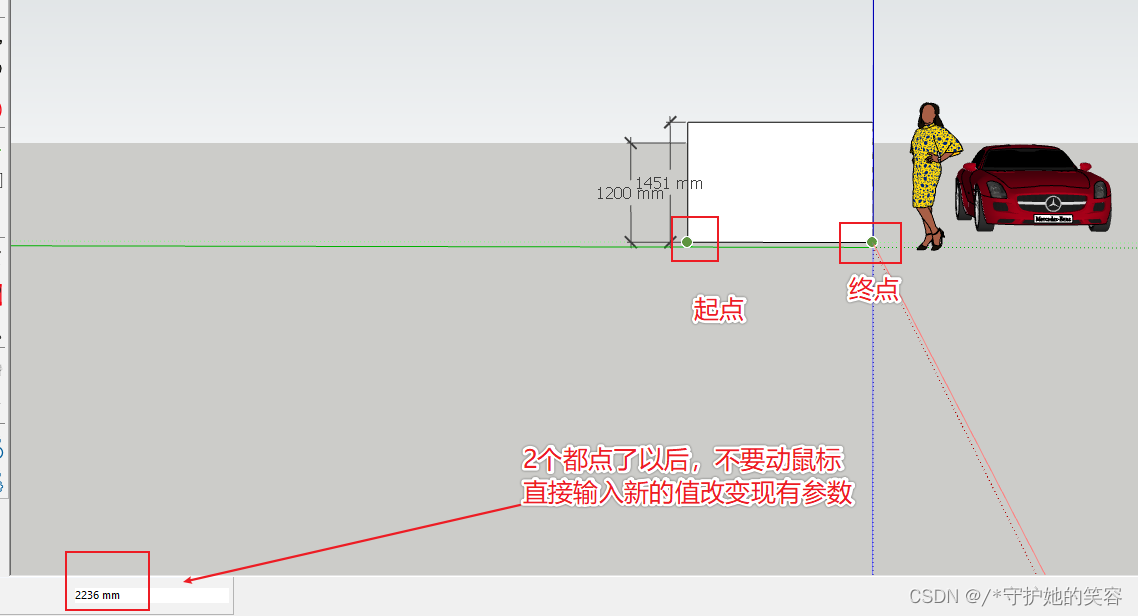

现在呢我把这个长改为5m 【注意看使用方法，如下图】

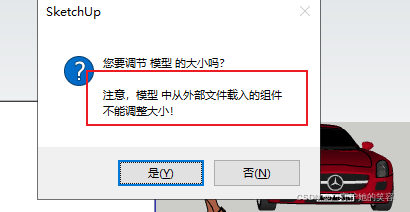

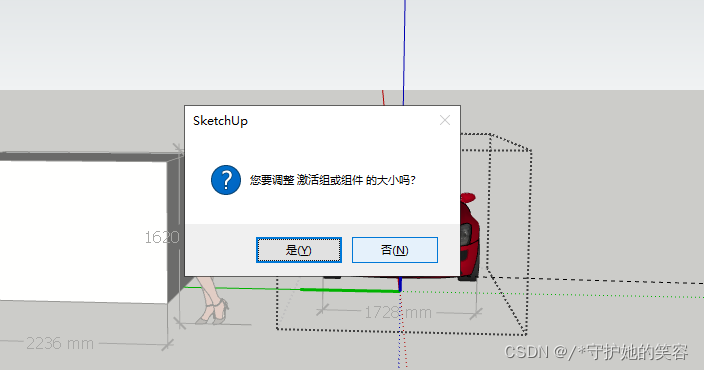

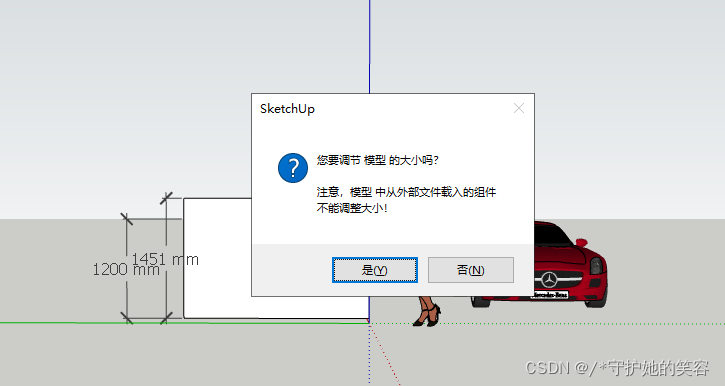

修改呢会提示这个

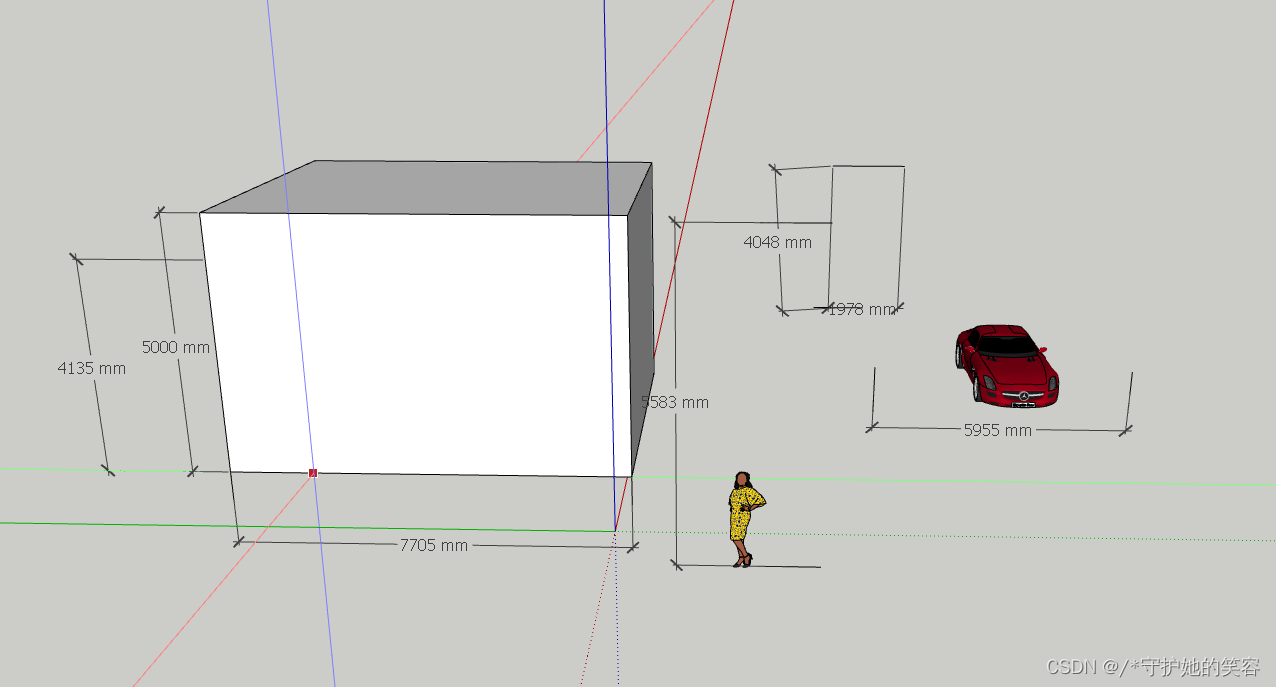

点击 是 可以看到，全部尺寸都变了

• 现在我把这个方体调高为5m，可以看到，长也跟着高提升的比例同样变长。

• 通过上面，应该看出的尺寸全部发生变化了把，但是尺寸变了大小没有变，原因是因为这2个组件是外部导入的，上面提示中也有说明。。。。


局部拉伸

• 使用方法：点了起点和终点量尺以后，此时不要动鼠标，左下角有现在的尺寸，我们直接输入新的尺寸即可，输入新数值回车以后会有提示，直接点击是 就好了。。。

• 上面我们说的是全局拉伸，现在说局部拉伸，何为局部

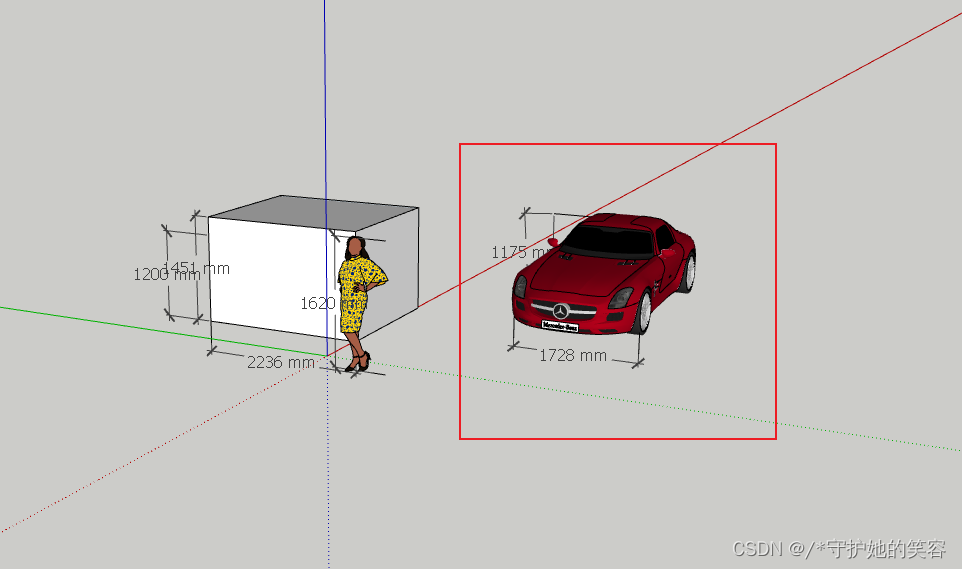

  如下，我只需要修改这个车，这个车就叫局部


• 修改局部的方式要满足2点

  • 1、给物体添加组
  • 2、选中这个群组物体，有虚线外框。
  • 3、有虚线外框以后就进入了群组内部，此时再次修改，就只会修改这个组内的物体了。

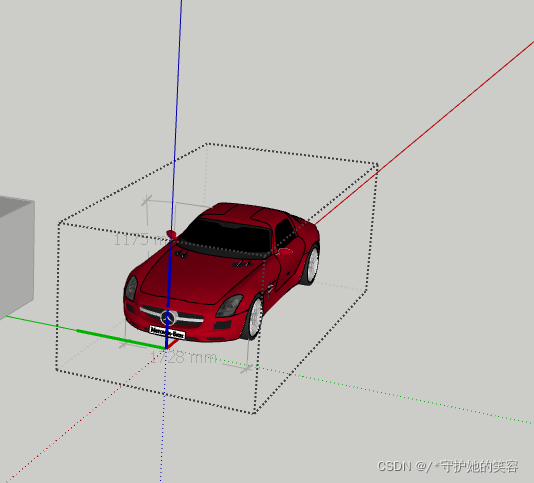

• 如，我修改汽车尺寸
  卷尺还是放再物体上哈，不是放虚线哦
  输入新尺寸以后呢会提示下面这个内容

  点是以后，车边宽和大了，但周边其他任何东西大小都没变化的哈。


全局拉伸示例【室内场景导入】

• 可以准备户型图的 jpg图片就行了

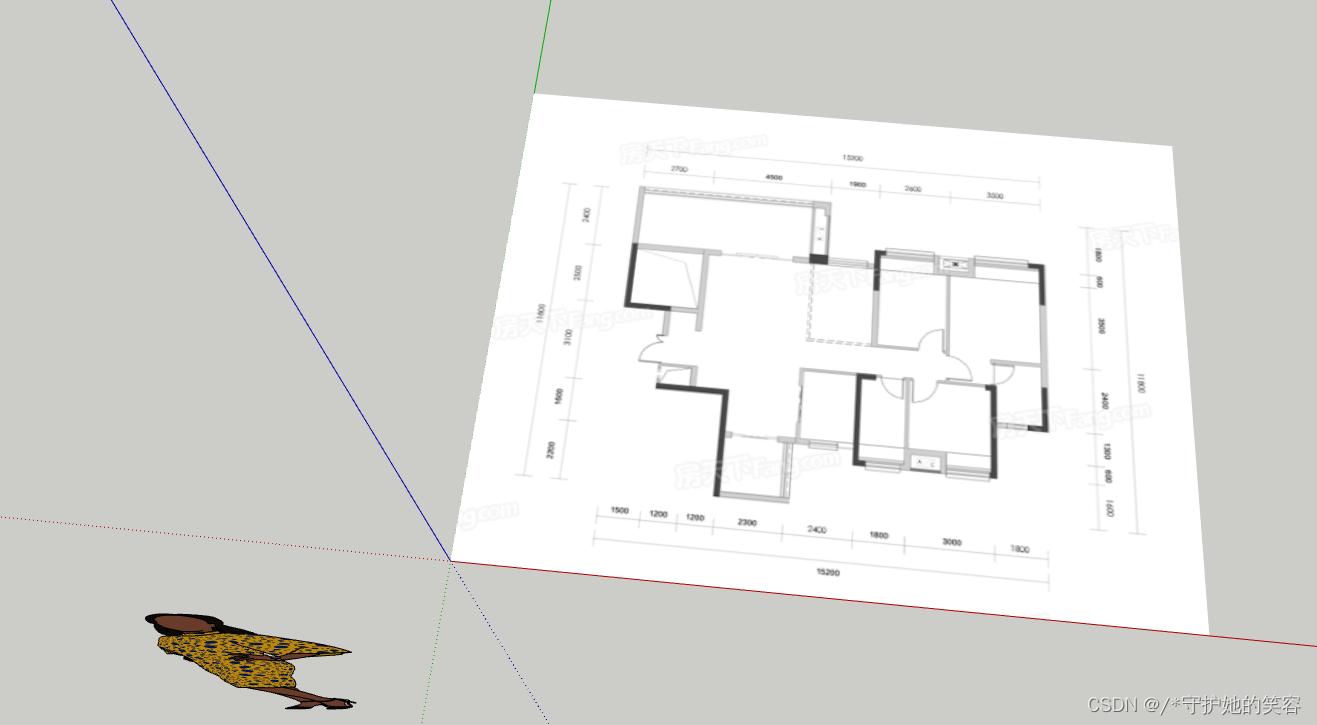

• 然后文件-导入-导入该户型图放到里面【需要确定2次哈，第一次是端点，第二次是终点】

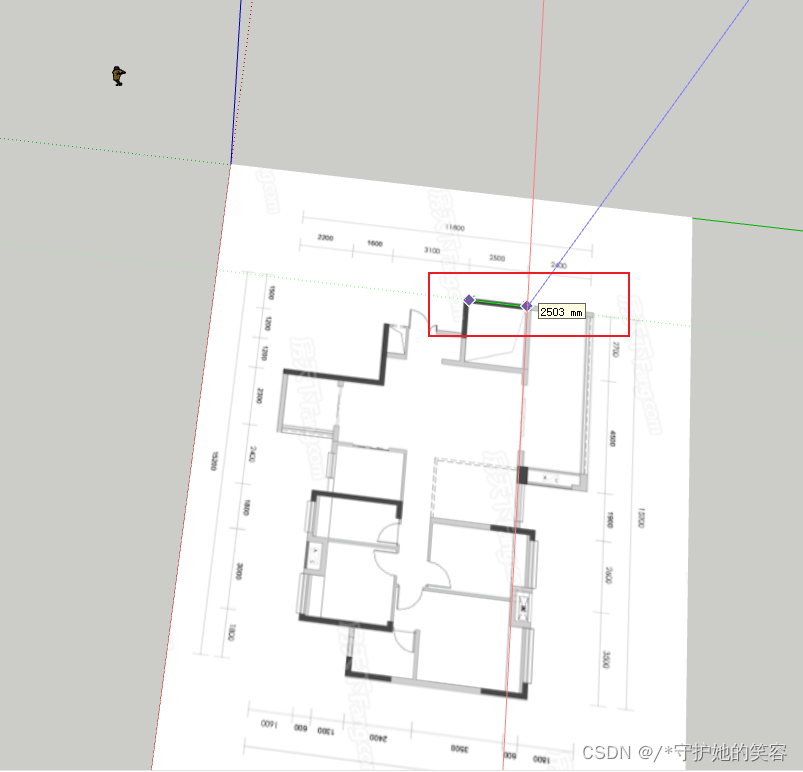

• 这个导入的尺寸肯定是不对的，测量查看


• 然后我们利用全局修改来修改任意一处已知的真是尺寸，如上面的2.5m

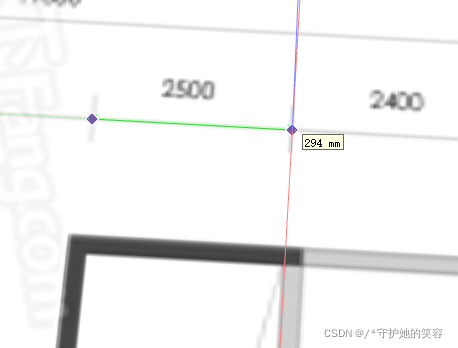

  因为我不知道墙从哪开始和结束，所以我用的这

  修改以后呢就这样了



• 这样就可以了 后面绘制处实线，推拉工具一推整个模型就出来了。。。。

尺寸

• 是这个图标哦


• 我这简单说一下，后面会更详细一点说明的哈，就是量尺并标出来用的
  使用方法也简单：但选择吃醋你以后，要点击鼠标左键确定3次

  • 1、第一次单击确认端点【起点】
  • 2、第二次点击确定终点【此时尺寸已经有显示出来了】
  • 3、第三次确定放再什么地方【如下图】


• 下面呢 我测量一个长方体的一圈
