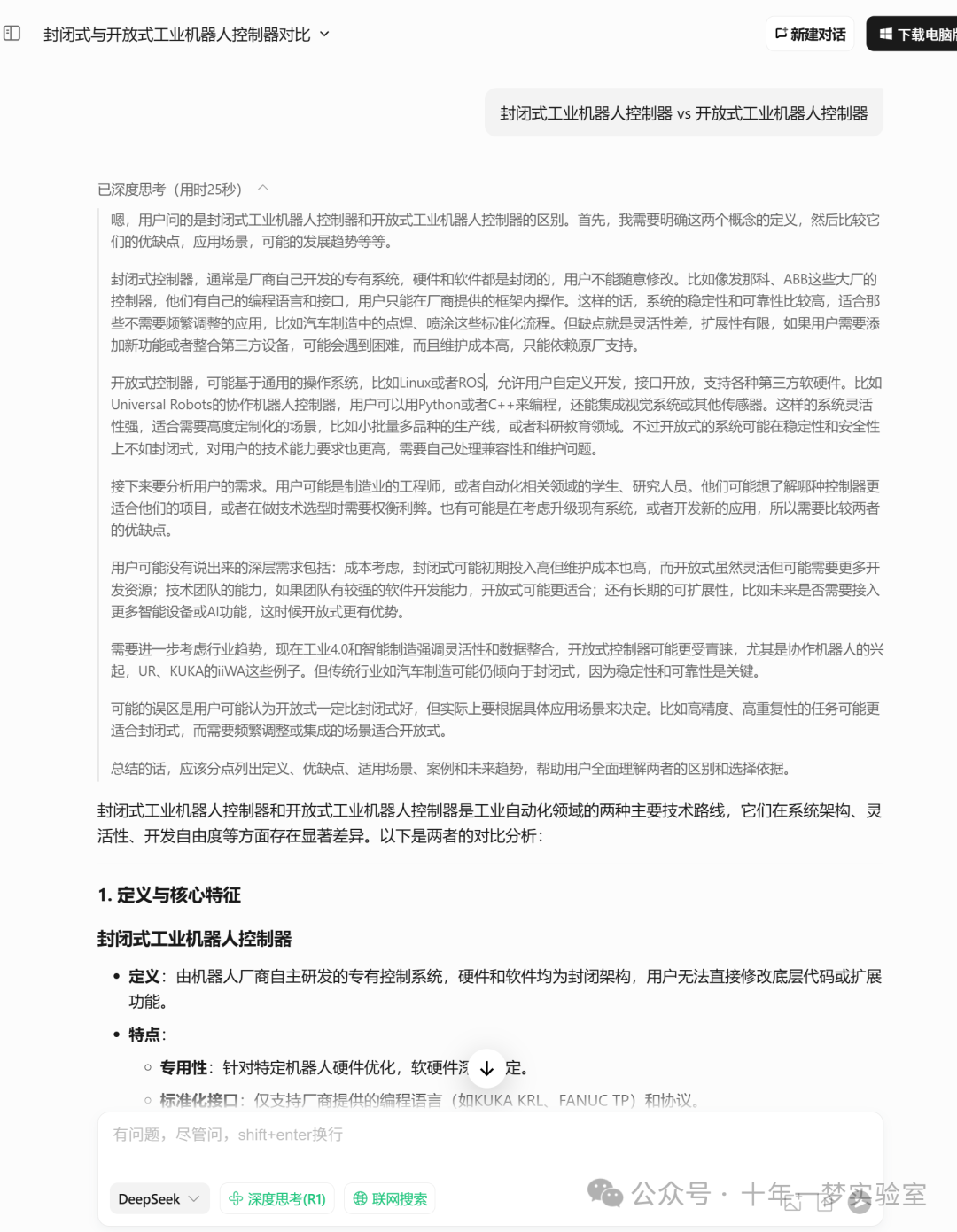

封闭式工业机器人控制器 vs 开放式工业机器人控制器

嗯，用户问的是封闭式工业机器人控制器和开放式工业机器人控制器的区别。首先，我需要明确这两个概念的定义，然后比较它们的优缺点，应用场景，可能的发展趋势等等。

封闭式控制器，通常是厂商自己开发的专有系统，硬件和软件都是封闭的，用户不能随意修改。比如像发那科、ABB这些大厂的控制器，他们有自己的编程语言和接口，用户只能在厂商提供的框架内操作。这样的话，系统的稳定性和可靠性比较高，适合那些不需要频繁调整的应用，比如汽车制造中的点焊、喷涂这些标准化流程。但缺点就是灵活性差，扩展性有限，如果用户需要添加新功能或者整合第三方设备，可能会遇到困难，而且维护成本高，只能依赖原厂支持。

开放式控制器，可能基于通用的操作系统，比如Linux或者ROS，允许用户自定义开发，接口开放，支持各种第三方软硬件。比如Universal Robots的协作机器人控制器，用户可以用Python或者C++来编程，还能集成视觉系统或其他传感器。这样的系统灵活性强，适合需要高度定制化的场景，比如小批量多品种的生产线，或者科研教育领域。不过开放式的系统可能在稳定性和安全性上不如封闭式，对用户的技术能力要求也更高，需要自己处理兼容性和维护问题。

接下来要分析用户的需求。用户可能是制造业的工程师，或者自动化相关领域的学生、研究人员。他们可能想了解哪种控制器更适合他们的项目，或者在做技术选型时需要权衡利弊。也有可能是在考虑升级现有系统，或者开发新的应用，所以需要比较两者的优缺点。

用户可能没有说出来的深层需求包括：成本考虑，封闭式可能初期投入高但维护成本也高，而开放式虽然灵活但可能需要更多开发资源；技术团队的能力，如果团队有较强的软件开发能力，开放式可能更适合；还有长期的可扩展性，比如未来是否需要接入更多智能设备或AI功能，这时候开放式更有优势。

需要进一步考虑行业趋势，现在工业4.0和智能制造强调灵活性和数据整合，开放式控制器可能更受青睐，尤其是协作机器人的兴起，UR、KUKA的iiWA这些例子。但传统行业如汽车制造可能仍倾向于封闭式，因为稳定性和可靠性是关键。

可能的误区是用户可能认为开放式一定比封闭式好，但实际上要根据具体应用场景来决定。比如高精度、高重复性的任务可能更适合封闭式，而需要频繁调整或集成的场景适合开放式。

总结的话，应该分点列出定义、优缺点、适用场景、案例和未来趋势，帮助用户全面理解两者的区别和选择依据。

封闭式工业机器人控制器和开放式工业机器人控制器是工业自动化领域的两种主要技术路线，它们在系统架构、灵活性、开发自由度等方面存在显著差异。以下是两者的对比分析：

1. 定义与核心特征

封闭式工业机器人控制器

• 定义：由机器人厂商自主研发的专有控制系统，硬件和软件均为封闭架构，用户无法直接修改底层代码或扩展功能。
• 特点：
• 专用性：针对特定机器人硬件优化，软硬件深度绑定。
• 标准化接口：仅支持厂商提供的编程语言（如KUKA KRL、FANUC TP）和协议。
• 黑箱化：核心算法（如运动控制、路径规划）不开放。

开放式工业机器人控制器

• 定义：基于通用操作系统或开源框架（如Linux、ROS、EtherCAT）构建，提供开放的软硬件接口，支持用户二次开发和功能扩展。
• 特点：
• 模块化设计：硬件可替换（如实时网卡、IO模块），软件支持自定义算法。
• 跨平台兼容：支持第三方传感器、视觉系统等设备接入。
• 开发友好：提供API、SDK或开源代码（如URCap、ROS-Industrial）。

2. 优缺点对比

维度	封闭式控制器	开放式控制器
稳定性	✅ 高（厂商深度优化，无兼容风险）	❗ 依赖开发能力，可能需自行调试
灵活性	❌ 低（功能受限于厂商生态）	✅ 高（支持自定义算法和硬件扩展）
开发成本	✅ 低（厂商提供全流程支持）	❗ 高（需投入研发资源）
维护成本	❗ 高（依赖原厂服务）	✅ 低（可自行或第三方维护）
技术壁垒	❌ 高（需学习专有语言和工具）	✅ 低（基于通用编程语言如Python/C++）
创新潜力	❌ 有限（受限于厂商更新速度）	✅ 高（可快速集成AI、数字孪生等新技术）

3. 典型应用场景

封闭式控制器

• 标准化产线：汽车焊接、喷涂等高重复性场景（如ABB IRB 6700）。
• 对可靠性要求极高：核电、航空航天等关键领域。
• 缺乏技术团队的企业：依赖厂商提供“交钥匙”解决方案。

开放式控制器

• 柔性制造：3C电子、定制化生产（如UR协作机器人+第三方视觉分拣）。
• 科研与教育：高校实验室、机器人算法研究（如基于ROS的移动机械臂）。
• 新兴技术集成：AI视觉导航、数字孪生（如NVIDIA Isaac SDK+机器人）。

4. 代表厂商与案例

• 封闭式：
• FANUC：R-30iB控制器，仅支持KAREL语言。
• KUKA：KRC4控制器，依赖WorkVisual配置。
• 开放式：
• Universal Robots：URCap平台允许第三方开发工具包。
• Franka Emika：基于Linux的实时控制系统，开放底层接口。
• ROS-Industrial：开源框架支持多品牌机器人集成。

5. 未来趋势

混合架构兴起
：部分厂商在封闭系统中开放边缘接口（如FANUC FIELD平台）。
云化与边缘计算
：开放式控制器更易对接云端AI（如AWS RoboMaker）。
协作机器人驱动
：UR、Techman等厂商推动开放生态，降低自动化门槛。

总结：如何选择？

• 选封闭式：若追求稳定、无需定制、且预算充足。
• 选开放式：若需快速迭代、整合新技术，或具备自主开发能力。

随着工业4.0对柔性生产的需求增长，开放式控制器的市场份额持续扩大，但封闭式系统在超精密领域的地位仍不可替代。企业需根据自身技术能力、应用场景和长期战略综合权衡。

详细介绍混合架构机器人控制器

好的，用户之前询问了封闭式和开放式工业机器人控制器的区别，现在他要求详细介绍混合架构机器人控制器。我需要先回想之前的对话内容，确保这次回答与之前的对比分析相衔接。用户可能对混合架构感兴趣，因为它结合了两者的优点，可能适用于需要灵活性和稳定性兼顾的场景。

首先，我需要明确混合架构的定义和核心特点。混合架构应该是在封闭式的基础上引入开放接口，允许部分定制化，同时保持核心系统的稳定性。可能需要从硬件、软件、通信架构等方面展开说明，比如分层设计，实时与非实时系统的结合，模块化扩展等。

接下来，用户可能想知道混合架构的优势在哪里。比如，如何平衡开放与封闭，既有厂商的优化又支持第三方扩展。需要举一些例子，比如厂商提供的开放接口或SDK，或者边缘计算平台的集成。此外，混合架构如何降低开发门槛，同时保持稳定性，这也是用户关心的点。

然后，应用场景方面，用户可能想知道哪些行业或情况适合使用混合架构。比如高端制造业中的柔性生产线，或者需要定制化但又不愿完全依赖开源系统的企业。医疗、半导体这些对精度和稳定性要求高的领域可能更倾向于混合架构。

技术实现部分，需要具体说明混合架构是如何设计的。比如核心层保持封闭，中间层提供API，应用层允许二次开发。通信协议可能结合实时以太网和标准接口，确保数据传输的实时性和兼容性。安全机制也很重要，尤其是权限管理和数据隔离，防止开放部分影响核心功能。

挑战与局限性方面，用户可能想知道混合架构的潜在问题。比如兼容性难题，如何确保第三方模块与封闭核心的协同工作。开发成本可能比纯封闭式高，但比纯开放式低，需要权衡。维护依赖原厂支持的同时，第三方模块的维护可能由用户负责，这可能带来复杂性。

最后，未来趋势部分需要指出混合架构的发展方向，比如更开放的接口、云边端协同、AI集成等。用户可能关心技术演进，以便做出长期决策。

总结时，需要强调混合架构的适用场景，帮助用户判断是否适合他们的需求。同时，对比之前的封闭式和开放式，突出混合架构的折中优势。需要注意用词准确，结构清晰，避免技术术语过多导致理解困难。可能需要加入实际案例，如西门子、ABB的具体解决方案，增强说服力。确保回答逻辑连贯，覆盖各个关键点，满足用户深入了解混合架构的需求。

混合架构机器人控制器是近年来工业自动化领域的重要创新，它结合了封闭式控制器的高稳定性和开放式控制器的灵活性，通过分层设计实现“核心封闭+边缘开放”的协同模式。以下从技术原理、架构设计、应用场景及典型案例等方面展开详细介绍：

1. 核心概念与设计理念

混合架构机器人控制器的核心思想是**“分层解耦”**：
• 核心层（封闭）：保留厂商优化的实时运动控制内核（如轨迹规划、伺服驱动算法），确保底层硬件的可靠性和安全性。
• 中间层（半开放）：通过标准接口（API/SDK）或边缘计算平台（如FANUC FIELD、KUKA Sunrise.OS）开放部分功能。
• 应用层（开放）：允许用户基于通用开发工具（Python、C++、ROS）进行二次开发，集成AI、视觉或第三方设备。

这种设计既避免了完全开放带来的系统风险，又突破了传统封闭式系统的功能限制。

2. 技术架构与实现方式

(1) 硬件分层

• 实时控制单元：采用专用芯片（如Xilinx Zynq FPGA+ARM）处理高精度运动控制，确保μs级实时性。
• 边缘计算单元：搭载x86或GPU（如NVIDIA Jetson）运行非实时任务（如视觉处理、数据建模）。
• 扩展接口：支持EtherCAT、OPC UA、ROS等协议，兼容第三方传感器和执行器。

(2) 软件架构

• 实时内核：基于VxWorks、RT-Linux等实时操作系统，保障运动控制周期（通常≤1ms）。
• 中间件：提供标准化接口（如ROS-Industrial、PLCopen Motion Control），实现上层应用与底层控制的通信。
• 开发环境：
• 厂商提供IDE（如ABB RobotStudio、OMRON Sysmac Studio）用于基础配置。
• 开放Python/ROS接口供用户开发高级功能（如数字孪生、AI质检）。

(3) 通信架构

• 实时总线：EtherCAT、Profinet IRT用于核心层与伺服驱动器的同步通信。
• 非实时通道：TCP/IP、MQTT用于边缘计算单元与云端的数据交互。

3. 核心优势

维度	混合架构 vs 封闭式/开放式
稳定性	✅ 核心控制算法保持封闭，避免开源系统的不确定性；边缘开放模块故障时，核心层仍可独立运行。
灵活性	✅ 通过API/SDK扩展功能（如ABB的RobotWare SDK支持C#插件），无需修改底层代码。
开发效率	✅ 厂商提供预集成模块（如KUKA的SmartPad Apps），降低算法开发门槛。
生态兼容性	✅ 支持主流工业协议（如OPC UA、MQTT）和AI框架（如TensorFlow Lite、ONNX）。
成本控制	✅ 企业可自主开发非核心功能（如AGV调度逻辑），减少对原厂服务的依赖。

4. 典型应用场景

(1) 高端制造业的柔性产线

• 案例：汽车焊装线中，核心焊接工艺由封闭控制器保障精度，同时通过边缘接口集成视觉检测（如Halcon+Python）实时修正焊缝质量。
• 优势：传统封闭系统需停机调试参数，混合架构允许在线动态调整。

(2) 人机协作与AI集成

• 案例：UR协作机器人+OnRobot夹爪+第三方视觉系统，通过URCap平台快速部署AI分拣方案。
• 优势：核心防碰撞算法由厂商保障安全，AI模型由用户自主训练优化。

(3) 数字孪生与预测性维护

• 案例：西门子SINUMERIK ONE控制器，通过MindSphere平台同步物理机器与数字孪生体，实现故障预测。
• 优势：实时数据从封闭层提取，孪生模型在开放层运行，互不干扰。

5. 代表技术与厂商

(1) 技术方案

• ROS-Industrial：在ROS框架中封装ABB/KUKA等厂商的通信协议，实现开放算法与封闭硬件的桥接。
• EtherCAT + CODESYS：通过实时以太网协议连接第三方设备，CODESYS提供PLC逻辑开发环境。
• 边缘-云协同：如FANUC FIELD system支持将数据从控制器推送至Azure云进行大数据分析。

(2) 厂商案例

• ABB OmniCore：核心控制器封闭，但开放RobotStudio API和OPC UA接口，支持与MATLAB/Simulink联合仿真。
• KUKA Sunrise.Workbench：基于Linux实时内核，允许用户通过Java/Python开发应用级逻辑。
• OMRON HA-800：内置机器学习库（如Anomaly Detection），用户可自定义质检规则。

6. 挑战与局限性

兼容性调试复杂
：第三方设备接入时需验证实时性（如EtherCAT从站配置不当可能导致周期抖动）。
开发门槛仍存
：需同时掌握厂商专有工具（如KUKA KRL）和通用编程语言（如Python）。
授权成本
：部分厂商对API调用或数据接口收取额外费用（如FANUC iRVision扩展许可）。
安全风险
：开放接口可能成为网络攻击的入口，需严格隔离实时与非实时网络。

7. 未来发展趋势

更开放的接口标准
：如ISO 23247（数字孪生框架）推动混合架构的跨平台兼容。
AI芯片下沉
：将NPU（神经网络处理器）集成到控制器硬件层，实现边缘侧实时推理。
云原生架构
：通过Kubernetes管理分布式控制器集群，支持OTA（空中升级）和弹性扩展。

总结

混合架构机器人控制器是工业4.0时代的折中方案，尤其适合以下场景：
• 需高可靠性但不愿被厂商锁定的企业（如医疗设备制造商）。
• 希望自主开发智能算法但缺乏实时控制经验的技术团队。
• 多品牌设备协同的复杂产线（如汽车主机厂的混线生产）。

随着工业互联网和AI技术的渗透，混合架构可能成为未来5-10年机器人控制器的主流形态。企业在选型时需重点评估厂商的开放程度（如API文档完整性）、生态合作伙伴（如是否支持主流AI框架）以及长期技术演进路线。

详细介绍主从控制方式的机器人控制系统

好的，我现在需要详细介绍“主从控制方式的机器人控制系统”。首先，我得明确什么是主从控制方式。根据之前的知识，主从控制通常指的是在机器人系统中，存在一个主控制器和多个从控制器，主控制器负责整体协调和决策，从控制器则执行具体的任务，对吧？

接下来，我需要确认主从控制在机器人控制系统中的应用场景。可能的应用包括工业机器人、服务机器人、协作机器人等，特别是在需要多轴协调或分布式控制的情况下。例如，工业机械臂中的各个关节可能由从控制器单独控制，而主控制器协调它们的运动。

然后，我需要了解主从控制的结构。主控制器可能负责路径规划、任务调度、传感器数据融合等高级功能，而从控制器处理实时的电机控制、反馈处理等底层任务。这种分层结构有助于提高系统的响应速度和可靠性。

另外，主从控制可能涉及通信协议。主控制器和从控制器之间需要通过某种实时通信协议传输指令和状态信息，比如EtherCAT、CANopen或Profinet。这些协议需要低延迟和高可靠性，以确保控制的精确性。

我还需要考虑主从控制的优点和缺点。优点可能有模块化设计，易于扩展和维护；实时性能好，因为任务被分散处理；容错能力强，单个从控制器的故障不影响整个系统。缺点可能包括通信延迟可能影响整体性能，系统复杂性增加，以及需要更复杂的同步机制。

可能需要举例说明，比如在协作机器人中，主控制器处理人机交互和安全监控，而从控制器管理各个关节的运动，确保柔顺和安全。或者在自动化仓库中，多个AGV（自动导引车）由主控制器调度路径，而从控制器执行具体的导航和避障。

此外，主从控制可能与其他控制策略结合使用，如反馈控制、前馈控制或自适应控制，以优化系统性能。例如，主控制器可能根据全局传感器数据调整从控制器的参数，以适应环境变化。

最后，我需要验证这些信息是否正确，是否有遗漏的重要点。可能需要查阅相关文献或技术文档，确保对主从控制的理解准确全面。

主从控制方式的机器人控制系统详细介绍

1. 定义与基本原理

主从控制方式（Master-Slave Control）是一种分布式控制架构，通过将控制任务分层实现协调操作。系统由**主控制器（Master Controller）和从控制器（Slave Controller）**组成：
• 主控制器：负责全局任务规划、决策制定、资源调度及高级算法（如路径规划、传感器融合）。
• 从控制器：执行具体动作，如电机驱动、实时反馈处理、局部闭环控制。

核心原理：主控制器下发指令，从控制器实时执行并反馈状态，形成分层闭环控制。

2. 系统架构与组成

(1) 硬件结构

• 主控制器：
• 通常采用高性能处理器（如Intel Xeon、NVIDIA Jetson AGX Xavier），运行Linux/ROS或实时操作系统（RTOS）。
• 集成全局传感器（视觉系统、激光雷达）和通信模块（EtherCAT、CAN总线）。
• 从控制器：
• 使用嵌入式实时控制器（如STM32、TI C2000系列），负责单轴或多轴伺服控制。
• 连接局部传感器（编码器、力矩传感器）和执行器（电机、气缸）。

(2) 软件架构

• 主控层：
• 任务调度：基于有限状态机（FSM）或行为树（Behavior Tree）协调多从控制器。
• 算法模块：路径规划（RRT*、A*）、力控算法（阻抗控制）、SLAM（同步定位与建图）。
• 从控层：
• 实时控制：PID、前馈控制、轨迹插补。
• 故障处理：过流保护、超程检测、紧急制动。

(3) 通信机制

• 实时通信协议：
• EtherCAT：μs级同步周期，支持分布式时钟（DC）同步。
• CANopen：适用于多节点低带宽场景（如移动机器人关节控制）。
• Profinet IRT：工业场景中硬实时通信。
• 数据交互内容：
• 主→从：目标位置、速度、力矩指令。
• 从→主：实际位置、电流、温度、故障代码。

3. 典型应用场景

(1) 多轴工业机械臂

• 案例：六轴焊接机器人中，主控制器规划焊缝路径，从控制器（每个关节一个）实时调节电机角度。
• 优势：减少主控计算负载，提升关节响应速度（周期≤1ms）。

(2) 协作机器人（Cobot）

• 案例：UR5e协作机器人主控处理人机交互与安全监控，从控实现关节柔顺控制（基于力矩反馈）。
• 技术要点：主控动态调整从控的阻抗参数，实现人触碰时的即时停止。

(3) 移动机器人集群

• 案例：仓储AGV群中，主控（中央调度系统）分配任务路径，从控（单个AGV）执行局部避障与导航。
• 通信挑战：需5G或Wi-Fi 6保证低延迟多节点通信。

4. 主从控制的核心技术

(1) 同步机制

• 时钟同步：采用IEEE 1588（PTP协议）实现主从控制器时钟对齐，误差<1μs。
• 数据同步：在EtherCAT中，使用“飞读飞写”（FoE）确保指令与反馈的相位一致。

(2) 容错设计

• 心跳检测：主控定期监测从控状态，超时未响应则触发安全策略（如停机）。
• 冗余通信：双CAN总线或环形EtherCAT拓扑避免单点故障。

(3) 动态参数调整

• 主控优化：基于全局信息（如负载变化）实时更新从控的PID参数或前馈系数。
• 示例：机械臂抓取不同重量物体时，主控调节从控的力矩限值。

5. 优缺点分析

维度	优点	缺点
实时性	从控专注于底层控制，响应更快（周期可低至100μs）	主从通信延迟可能影响全局性能（需协议优化）
扩展性	模块化设计，易于增加从控制器（如扩展机器人轴数）	主控需支持更多节点，可能面临算力瓶颈
可靠性	单个从控故障不影响整体系统（主控可切换备用节点）	主控故障将导致系统瘫痪（需主控冗余设计）
开发复杂度	分工明确，主控与从控可独立开发	需解决跨平台通信（如x86主控与ARM从控的数据兼容）

6. 实现案例与厂商

(1) 工业机器人

• KUKA KR C4控制器：主控运行VxWorks实时系统，从控（智能伺服驱动）通过EtherCAT连接。
• 发那科（FANUC）R-30iB Plus：主从架构支持32轴同步控制，用于汽车生产线多机器人协同焊接。

(2) 服务机器人

• Boston Dynamics Atlas：主控处理视觉与平衡算法，从控管理液压关节的力控执行。

(3) 开源方案

• ROS2 + Micro-ROS：主控（ROS2节点）与从控（Micro-ROS嵌入式设备）通过DDS协议通信，适合科研原型开发。

7. 未来发展趋势

边缘智能增强
：从控制器集成AI加速芯片（如NPU），实现本地实时决策（如异常检测）。
5G融合
：利用5G URLLC（超可靠低延迟通信）替代有线连接，支持远程主从控制。
数字孪生集成
：主控同步运行虚拟孪生模型，实时优化从控参数（如预测性维护）。

总结

主从控制方式通过任务分层显著提升了机器人系统的实时性、可靠性与扩展性，尤其适用于多轴协同、高精度及分布式场景。实际应用中需重点解决通信延迟优化、跨平台兼容性及故障冗余设计等挑战。随着边缘计算与5G技术的发展，主从控制在工业4.0、自动驾驶等领域的应用将进一步深化。

对比分布式控制方式的机器人控制系统与主从控制方式的机器人控制系统

好的，我需要对比分布式控制方式的机器人控制系统和主从控制方式的机器人控制系统。首先，我得回忆一下用户之前的对话，看看他们之前讨论过哪些相关的内容。之前用户询问了封闭式与开放式控制器的对比，混合架构控制器，以及主从控制方式的详细介绍。现在需要将主从控制与分布式控制进行对比。

首先，我需要明确两者的基本定义和核心特点。主从控制是分层结构，有一个主控制器负责高级决策，多个从控制器执行具体任务。而分布式控制可能是指每个节点（如机器人的各个部分）都有独立的控制能力，彼此之间通过通信协调，没有单一的主控制器。

接下来，我需要从架构、通信机制、实时性、扩展性、可靠性、应用场景等方面进行比较。可能还需要考虑开发复杂度和适用场景的不同。

在架构方面，主从控制是分层结构，有明显的层级关系；分布式控制则是去中心化的，各个节点相对独立。通信机制上，主从控制依赖主节点与从节点的通信，可能存在单点故障风险，而分布式控制节点之间直接通信，容错性更好。

实时性方面，主从控制因为分层处理，主控制器的决策可能会有延迟，但从控制器响应快；分布式控制各节点自主决策，可能整体响应更快，但需要协调机制。

扩展性方面，主从控制添加从节点可能需要主节点升级，而分布式控制更容易扩展节点。可靠性方面，主从控制的主节点故障会导致系统瘫痪，分布式控制某个节点故障不影响整体。

应用场景上，主从适合需要集中协调的场景，如工业机械臂；分布式适合需要高容错和分散决策的场景，如无人机编队或自主移动机器人集群。

还需要考虑技术实现的复杂度和成本。主从控制可能需要更强大的主控制器，而分布式控制需要每个节点都有一定的处理能力，可能增加硬件成本。

可能用户需要明确的对比表格，以及优缺点总结，帮助他们在实际应用中选择合适的控制方式。

需要确保对比的全面性，涵盖用户可能关心的各个方面，并且用例子说明，比如工业机器人用主从，而多机器人系统用分布式。

还要注意术语的准确性，避免混淆分布式和主从的概念，确保定义清晰。同时，结合之前的混合架构控制器，可能提到两者的结合或趋势。

最后，总结如何根据需求选择适合的控制方式，可能混合架构会是未来的方向，结合两者的优点。

分布式控制 vs 主从控制：机器人控制系统对比

1. 核心定义与架构差异

维度	主从控制（Master-Slave）	分布式控制（Distributed）
控制层级	分层结构（主控制器决策，从控制器执行）	去中心化结构（各节点自主决策与协作）
通信模式	星型拓扑（主节点为中心）	网状/总线拓扑（节点间直接通信）
典型场景	工业机械臂、协作机器人	无人机集群、多AGV系统、模块化机器人

2. 关键技术特性对比

(1) 实时性与响应速度

• 主从控制：
• ✅ 从控制器响应快：底层控制周期可低至100μs（如EtherCAT同步）。
• ❗ 主控决策延迟：复杂任务规划可能引入ms级延迟（如路径重规划）。
• 分布式控制：
• ✅ 局部自主性：节点独立响应（如无人机避障无需中心决策）。
• ❗ 协调延迟：节点间协商可能增加整体时间（如共识算法耗时）。

(2) 可靠性与容错性

• 主从控制：
• ❌ 单点故障风险：主控制器宕机将导致系统瘫痪。
• ✅ 从控冗余：单个从控故障可隔离（如机械臂某一关节失效）。
• 分布式控制：
• ✅ 高容错性：节点故障不影响整体（如AGV集群中某车损坏仍可运行）。
• ❗ 数据一致性挑战：需解决拜占庭将军问题（如恶意节点干扰）。

(3) 扩展性与灵活性

• 主从控制：
• ❌ 主控瓶颈：增加从节点需升级主控算力（如32轴以上系统）。
• ✅ 标准化接口：从控模块化设计（如KUKA的Smart Servo驱动）。
• 分布式控制：
• ✅ 无缝扩展：新节点自主加入（如ROS2节点动态发现）。
• ❗ 协议复杂度：需统一通信标准（如DDS、ZMQ）。

(4) 开发与维护成本

• 主从控制：
• ✅ 分工明确：主控聚焦算法，从控专注硬件驱动。
• ❗ 厂商锁定：依赖专有协议（如FANUC的LR Mate接口）。
• 分布式控制：
• ✅ 开源生态：常用ROS2、OpenDDS等框架。
• ❗ 调试难度：多节点并发问题排查复杂（如死锁、资源竞争）。

3. 典型应用案例对比

场景	主从控制案例	分布式控制案例
工业焊接机器人	ABB IRB 6700主控规划路径，从控驱动各关节伺服	不适用（需高精度同步）
仓储AGV集群	不适用（主控易成瓶颈）	极智嘉(Geek+) AGV基于分布式协商实现动态路径规划
模块化自重构机器人	不适用（依赖中心协调）	MIT的M-Block通过局部感知自主拼接
无人机编队表演	主控集中计算队形（如Intel Shooting Star）	分布式共识算法实现无中心编队（如ETH Zurich的SwarmLab）

4. 技术实现方案对比

技术栈	主从控制	分布式控制
通信协议	EtherCAT、Profinet IRT、CANopen	DDS（Data Distribution Service）、ZMQ
实时系统	VxWorks、RT-Linux	ROS2（支持实时扩展）、Apache Kafka
硬件架构	主控：x86/GPU；从控：FPGA/ARM	节点：异构计算单元（如NVIDIA Jetson + Raspberry Pi）
典型开发工具	CODESYS、TwinCAT、厂商专用IDE（如KUKA WorkVisual）	ROS2 CLI、Gazebo仿真、Kubernetes集群管理

5. 未来融合趋势

混合架构兴起
：
• 案例：ABB OmniCore控制器在核心层保留主从控制，边缘层开放ROS接口实现分布式协作。
边缘智能增强
：
• 主从控制的主控集成AI推理（如NVIDIA Isaac），分布式节点嵌入轻量级模型（如TinyML）。
5G/TSN赋能
：
• 主从控制通过5G URLLC实现远程实时操控，分布式控制利用TSN（时间敏感网络）提升同步精度。

6. 选型建议

• 选择主从控制：
• 需要高精度同步（如六轴联动加工）。
• 系统规模固定且对实时性要求严苛（如汽车焊接线）。
• 选择分布式控制：
• 大规模动态系统（如物流仓库百台AGV）。
• 需高容错与自主性（如太空探索机器人集群）。

• 折中方案：
采用分层分布式架构，例如：
• 上层分布式协调（多AGV任务分配）。
• 下层主从控制（单个AGV的电机驱动）。

总结

主从控制与分布式控制并非对立，而是适用于不同场景的互补方案。随着工业互联网与AI技术的进步，两者的边界逐渐模糊，混合控制架构将成为复杂机器人系统的首选。企业在选型时应基于实时性需求、系统规模及容错要求综合决策。

详细对比CAN 总线与EtherCAT总线型控制系统

好的，我现在需要详细对比CAN总线和EtherCAT总线型控制系统。我对这两种总线系统有一定的了解，但需要更深入地分析它们的差异和适用场景。首先，我应该回顾一下它们的基本概念、技术特点，然后从多个维度进行比较，比如实时性、带宽、拓扑结构、成本、应用领域等。同时，可能还需要考虑它们的协议机制、同步能力、错误检测与处理方式，以及各自的优缺点。

首先，CAN（Controller Area Network）总线是一种广泛用于汽车和工业控制的串行通信协议，以其可靠性和实时性著称。它使用差分信号传输，具有多主结构，支持消息优先级仲裁机制。EtherCAT（Ethernet for Control Automation Technology）则是基于以太网的实时工业通信协议，具有高带宽和高效的通信机制，特别适用于需要高速和高精度同步的应用。

接下来，我需要比较它们的实时性。CAN总线的典型传输速率最高可达1 Mbps，但由于其非破坏性仲裁机制，高优先级消息能够及时传输，但整体带宽有限。而EtherCAT可以达到100 Mbps甚至更高的速率，并且通过硬件实现数据处理，数据帧在传输过程中被各个节点实时处理，从而减少了通信延迟，提供了更高的实时性。

然后是拓扑结构。CAN总线通常采用总线型或星型拓扑，节点数较多时可能会受到电气特性的限制，例如总线长度和终端电阻的配置。而EtherCAT支持多种拓扑结构，包括线型、树型、星型，并且由于基于以太网，可以利用标准以太网设备扩展，灵活性更高。

同步能力方面，EtherCAT具备精确的分布式时钟同步机制，能够实现微秒级甚至纳秒级的时间同步，适用于需要严格同步的多轴运动控制。而CAN总线通常依赖于应用层协议（如CANopen）来实现同步，其同步精度相对较低，可能无法满足高精度同步需求。

错误检测和处理机制也是重要因素。CAN总线有CRC校验、错误帧检测和自动重传机制，确保数据的可靠传输。EtherCAT同样具有强大的错误检测能力，并且由于数据帧在传输过程中被每个节点实时处理，错误可以迅速被识别和隔离。

成本方面，CAN总线的硬件和开发工具相对成熟且成本较低，适合成本敏感的应用。而EtherCAT需要专用的硬件（如EtherCAT从站控制器），整体系统成本可能更高，但在高性能应用中可能更具性价比。

应用领域方面，CAN总线广泛应用于汽车电子、工业机械、楼宇自动化等，而EtherCAT则更多用于高端工业自动化、机器人控制、数控机床等需要高速和高同步性能的场景。

总结以上几点，我需要将这些对比结构化，可能以表格形式呈现，便于读者理解。同时，需要注意避免遗漏关键差异点，并确保术语准确。在思考过程中，还需要验证一些技术细节是否正确，例如EtherCAT的同步机制、CAN总线的仲裁方式等，必要时查阅资料确认。

在比较过程中，可能会发现某些方面需要更深入的解释，例如EtherCAT的“飞读飞写”机制，或是CAN总线的事件触发与周期性传输的区别。此外，还应提及两种总线的扩展性和未来发展趋势，例如EtherCAT在工业4.0中的应用潜力，CAN FD对传统CAN的改进等。

最后，需要组织内容，确保逻辑清晰，从基本特性到具体应用层层递进，帮助用户全面理解两者的区别和适用场景。

CAN总线与EtherCAT总线型控制系统详细对比

1. 基本特性对比

特性	CAN总线	EtherCAT总线
起源与应用领域	汽车电子、工业控制（如电梯、医疗设备）	工业自动化（机器人、数控机床、包装机械）
物理层标准	ISO 11898（差分信号，双绞线）	基于标准以太网（IEEE 802.3），支持100BASE-TX
拓扑结构	总线型或星型，最大节点数110（理论值）	灵活拓扑（线型、树型、环型），支持数千节点
最大传输速率	1 Mbps（CAN 2.0），8 Mbps（CAN FD）	100 Mbps（标准），1 Gbps（EtherCAT G）
数据帧长度	8字节（标准帧），64字节（CAN FD）	最多1486字节（以太网帧）

2. 实时性与同步性能

维度	CAN总线	EtherCAT总线
实时性机制	非破坏性位仲裁（优先级抢占）	硬件实时处理（数据帧在传输中被节点实时读取/写入）
通信延迟	毫秒级（受仲裁和总线负载影响）	微秒级（典型周期≤100μs）
同步精度	依赖上层协议（如CANopen SYNC报文），精度约±1ms	分布式时钟（DC），同步精度可达±1ns
典型应用场景	汽车传感器网络、工业设备状态监控	多轴伺服同步控制、高速视觉检测系统

3. 通信协议与数据处理

维度	CAN总线	EtherCAT总线
协议架构	数据链路层+应用层（如CANopen、J1939）	基于以太网的实时扩展协议（IEEE 1588集成）
数据传输方式	事件触发（消息优先级仲裁）	主从式周期通信，支持“飞读飞写”（On-the-fly）
带宽利用率	≤50%（因仲裁和重传机制）	≥90%（数据帧在传输中被多节点复用）
典型数据负载	短指令（如温度值、开关状态）	大数据块（如伺服位置/力矩指令、视觉点云）

4. 可靠性与错误处理

维度	CAN总线	EtherCAT总线
错误检测机制	CRC校验、帧格式检查、自动重传	CRC校验、链路状态监测、热备份冗余
故障隔离能力	节点故障可能导致总线瘫痪（需终端电阻匹配）	节点故障不影响整体网络（支持环网冗余）
抗干扰能力	强（差分信号抗噪，适合恶劣环境）	依赖屏蔽双绞线（STP），需严格遵循EMC设计
典型冗余方案	双总线冗余（成本高）	环网冗余（电缆断开后自愈）

5. 成本与开发复杂度

维度	CAN总线	EtherCAT总线
硬件成本	低（通用MCU集成CAN控制器）	较高（需专用ESC芯片，如ET1100、ETG2000）
开发工具	成熟（如Vector CANoe、PCAN-View）	依赖厂商工具（如Beckhoff TwinCAT、EtherCAT Master库）
协议栈复杂度	简单（标准ID过滤+应用层协议）	复杂（需配置分布式时钟、过程数据对象PDO映射）
维护成本	低（广泛支持，替换部件易获取）	较高（需专业知识调试网络同步）

6. 典型应用场景对比

场景	CAN总线适用性	EtherCAT适用性
汽车电子	✅ 发动机控制、车身电子（如CAN FD用于ADAS）	❌ 不适用（车载以太网倾向用Ethernet/IP、TSN）
工业机器人	❌ 仅用于低轴数或辅助控制（如IO扩展）	✅ 多轴高精度同步（如六关节机械臂+力控末端）
数控机床	❌ 低带宽需求场景（如润滑系统监控）	✅ 高速插补控制（纳米级定位+多主轴同步）
楼宇自动化	✅ HVAC控制、照明系统（成本敏感）	❌ 过度性能（适合Modbus TCP等更经济的方案）
医疗设备	✅ 病床控制、输液泵（可靠性优先）	✅ 高端影像设备（如CT机旋转滑环数据传输）

7. 未来发展趋势

维度	CAN总线	EtherCAT总线
技术演进	CAN FD（灵活数据速率）提升带宽，CAN XL（更大数据帧）	EtherCAT G（千兆速率），支持TSN（时间敏感网络）
工业4.0适配	通过CANopen FD集成OPC UA	原生支持IIoT（如EtherCAT+MQTT云端对接）
市场份额	保持汽车领域主导地位，工业中逐步被Ethernet替代	工业自动化领域持续增长（尤其在亚洲市场）

总结与选型建议

• 选择CAN总线：
• 需要低成本、高可靠性的中小规模控制系统（如汽车电子、简单工业设备）。
• 环境干扰较强且对实时性要求不苛刻的场景。

• 选择EtherCAT总线：
• 要求高带宽、高同步精度的大规模工业自动化系统（如多轴机器人、数控机床）。
• 需支持复杂拓扑和快速数据处理的场景。

• 混合方案：
• 在单一系统中结合两者（如主控用EtherCAT，子模块用CAN），平衡性能与成本。

示例：在半导体封装设备中，EtherCAT用于控制高速贴片头和视觉定位，而CAN总线用于监控真空泵和温度传感器。

机器人控制器研究现状

好的，我现在需要分析用户的问题：“机器人控制器研究现状”，并基于提供的搜索结果生成一个结构化的回答。首先，我需要仔细阅读所有提供的搜索结果，找出与机器人控制器现状相关的信息，然后进行归纳和整合。

首先，查看每个搜索结果的内容。例如，网页1提到了机器人控制器的硬件结构，包括使用ARM、DSP等芯片，以及SoC技术的应用。网页2讨论了泛移动机器人控制器的核心技术，如导航、定位、感知和协同技术。网页3和4来自申万宏源的报告，指出控制器的“大脑”和“小脑”架构，以及技术趋势如集成化和标准化。网页5和7详细介绍了国内外技术对比，提到了Keba、ABB等国外企业和国内如北航、固高科技的进展。网页6和9则讨论了控制器的类型、发展历程以及国内外品牌的现状。

接下来，我需要将这些信息分类。可能的结构包括硬件发展、软件环境、体系结构、核心技术、国内外现状、应用领域和未来趋势。需要确保每个部分都有足够的支撑材料，并正确引用对应的搜索结果。

例如，硬件方面，网页1、5、7、9都提到了芯片技术、SoC和专用处理器的应用。软件方面，网页1、2、3、4、6涉及开发环境、算法优化和开源平台。体系结构部分，网页1和6讨论了开放式结构和功能划分。核心技术可以参考网页2和5，涵盖导航、感知、协同等。国内外现状方面，网页5、7、9对比了国外企业和国内研究机构的进展。应用领域则分布在网页2、3、4、8，涉及工业和物流等场景。未来趋势方面，网页3、4、5、8提到了集成化、智能化、标准化等方向。

需要注意避免重复引用同一网页，尽量综合不同来源的信息。例如，在硬件部分，同时引用网页1、5、7和9，但每个点要对应不同的细节。同时，要确保引用的正确性，比如网页3和4都是申万宏源的报告，可能内容有重叠，需区分引用。

最后，组织这些信息时要逻辑清晰，分点论述，每个部分都引用相关的网页编号。确保回答全面，涵盖技术现状、国内外进展、应用和趋势，并正确使用引用格式。同时，根据用户要求，答案需要结构化，分段落总结，适当合并相关的内容，控制在5个点以内。

机器人控制器研究现状（截至2025年3月）

1. 硬件技术发展

• 芯片与集成化：控制器硬件核心从传统通用芯片（如ARM、DSP、Intel系列）向高集成度的SoC（系统级芯片）演进。例如，Actel公司将处理器内核集成到FPGA中，简化外围电路并降低成本。国内企业如固高科技推出驱控一体平台，性能接近国际水平。
• 专用处理器应用：针对复杂任务需求，高性能芯片（如GPU、NPU）被用于“机器人大脑”，提升算法处理能力。例如，天准科技的星智001控制器基于NVIDIA Jetson AGX Orin，算力达275TOPS。
• 可靠性提升：通过抗干扰设计（如DOB技术）和故障诊断优化，控制器平均无故障时间已超过40,000小时，接近国际标准。

2. 软件与算法创新

• 开发环境多样化：主流厂商（如ABB、KUKA）拥有独立编程语言和开发环境，同时开源平台（如TeamBots、Player/Stage）在实验室场景中广泛应用。
• 智能算法融合：深度学习、多传感器融合（如激光导航、3D视觉）成为导航与定位的核心。例如，成都睿芯行的控制器支持SLAM建图、AI行人识别及群体协同。
• 实时性与兼容性：采用实时操作系统（如VxWorks、Windows+RTX）确保控制响应，并支持多种通信协议（如EtherCAT、CANopen）。

3. 体系结构与功能划分

• 开放式架构：主流趋势为基于功能的软硬件协同设计，例如ABB的IRC5控制器将力控方案融入动态响应优化，三菱则采用硬件分层结构。
• “大脑-小脑”架构：申万宏源提出“大脑”负责决策与感知（如路径规划），“小脑”专注运动执行，两者协同提升智能化水平。
• 模块化扩展：例如KUKA的KRC4系统支持多机器人协同控制，通过模块化设计实现灵活配置。

4. 国内外技术对比与突破

• 国外优势：ABB、Keba等企业依托成熟技术，在实时控制、总线协议（如SERCOSIII）和高精度动力学模型（辨识精度≥85%）上领先。
• 国内进展：北航、重庆大学等机构在负载识别、分布式控制算法上取得突破；固高科技、新松等企业推出国产驱控一体平台，性能比肩国际产品。
• 短板与挑战：国产芯片在抗干扰性、稳定性仍需提升，高端主控芯片依赖进口。

5. 应用领域与未来趋势

• 工业与物流场景：控制器在汽车制造（零部件搬运）、电子装配（高精度操作）和仓储物流（AGV路径规划）中广泛应用，支持多机协同作业。
• 智能化与标准化：未来方向包括更高算力集成（支持数字孪生、知识图谱）、功能安全认证（如CE-EMC）及行业标准统一（如VDA5050协议）。
• 市场前景：预计2025年全球市场规模达数十亿美元，国产替代加速，但需应对技术自主性和经济波动风险。

总结：机器人控制器正从硬件集成、算法优化向开放化、智能化发展，国内外竞争聚焦于高实时性、多技术融合及国产化突破。工业场景需求驱动技术迭代，但芯片自主性和复杂环境适应性仍是关键挑战。

详细介绍机械臂轨迹跟踪控制算法

好的，我需要详细介绍机械臂轨迹跟踪控制算法。根据用户提供的搜索结果，首先我得看看哪些文献和团队的研究与此相关。

网页1提到乔红院士团队提出的自适应管道模型预测控制（SM-ATMPC），结合了滑模控制和模型预测控制，用神经网络补偿不确定动力学，还有实验验证。这部分应该是一个重点，可以详细说明他们的方法如何结合不同控制策略，以及实际效果。

网页2和网页4、5都是关于强化学习在轨迹跟踪中的应用。特别是DexTrack方法，统一了任务表示，结合了强化学习和模仿学习，通过奖励函数设计来优化跟踪效果。需要提到他们的奖励函数构成和训练方法，比如交替使用高质量数据和优化策略。

网页3是熊振华教授团队的中间状态优化方法，分RISO和OISO两种，递归拆解和整体优化，结合了鲸鱼优化算法，处理多路点规划和碰撞避免。这部分适合介绍多路点规划中的轨迹优化和实际应用中的碰撞处理。

网页6和7讨论了轨迹规划算法的基础，包括运动学模型和未来趋势，比如自适应算法和强化学习。虽然用户问的是跟踪控制，但规划与跟踪常结合，可能需要提到规划作为跟踪的基础。

需要综合这些资料，分几个主要算法类别来介绍：模型预测控制、强化学习、中间状态优化方法，可能还有滑模控制、自适应控制等。每个类别下要说明原理、创新点、应用场景，并引用对应的网页来源。

要注意避免重复引用同一网页，比如网页4和5内容相似，可能来自同一研究，需要合并引用。同时，不同团队的方法可能有不同的侧重点，比如乔红团队强调不确定性的处理，熊振华团队关注多路点优化，而DexTrack注重通用性和任务统一。

结构上可以分为几个大点，每个大点下再分小点，确保逻辑清晰。例如，第一部分讲模型预测控制方法，第二部分讲基于强化学习的方法，第三部分讲中间状态优化方法，第四部分可能讲其他如滑模控制或自适应算法，最后总结趋势。

需要确保每个部分都有对应的引用，比如SM-ATMPC引用网页1，DexTrack引用网页4和5，中间状态优化引用网页3，强化学习部分引用网页2、4、5，自适应算法引用网页1和6等。

还要注意时间，今天是2025年3月5日，所有文献都是2025年的，所以都是最新的研究，可以强调算法的前沿性。同时，可能需要提到不同方法的优缺点，比如模型预测的计算复杂度，强化学习的训练数据需求，优化算法的实时性等。

最后，检查是否涵盖了用户问题中的所有相关算法，是否每个部分都有足够的详细信息，并正确引用来源，避免遗漏关键点。

机械臂轨迹跟踪控制算法是机器人控制领域的核心研究方向，旨在解决机械臂在动态环境下的高精度轨迹跟踪问题。以下是当前主流及前沿算法的详细介绍：

一、基于模型预测控制（MPC）的增强算法

滑模自适应管道模型预测控制（SM-ATMPC）
乔红院士团队提出了一种结合滑模控制与模型预测控制的方法：
• 核心原理：通过高阶全驱动系统建立标称预测模型，设计滑模面作为目标函数的一部分，放松终端约束以实现精确跟踪。
• 动态补偿：利用节点自适应神经网络构建辅助控制器，实时补偿机械臂的非线性不确定动力学，并通过“管道”约束实际状态与标称状态的偏差。
• 实验验证：在硬件实验中验证了该算法能实现快速轨迹跟踪，且所有变量具有一致有界性。
Tube-MPC框架扩展
针对模型不确定性，引入鲁棒性管道的概念，将外部扰动和未建模动态视为有界干扰，通过在线优化保证跟踪误差在预设管道内。此方法避免了复杂模型实时更新的计算负担。

二、强化学习与模仿学习的融合方法

DexTrack通用轨迹跟踪器
该方法通过统一任务表示和结合强化学习（RL）与模仿学习（IL）提升泛化能力：
• 任务表示：将操控任务转化为轨迹跟踪问题，输入包括机械手与物体的当前状态、目标状态，输出为控制动作。
• 奖励设计：包含物体跟踪误差、手部轨迹误差和手物亲密度三个维度，确保动作的精确性与安全性。
• 训练策略：交替使用高质量演示数据优化策略，并采用同伦优化（Homotopy Optimization）降低复杂任务的学习难度。
固定时间强化学习控制
基于Q学习或深度Q网络（DQN）设计，通过定义状态空间（关节角度、速度）、动作空间（扭矩）及奖励函数，实现时间约束下的最优跟踪。实验结果显示其在复杂轨迹下具有较低的超调量和稳态误差。

三、多路点中间状态优化方法

熊振华教授团队提出的递归优化与整体优化方法：

递归中间状态优化（RISO）
• 将多路点规划拆解为单路点子任务，递归生成局部可行解，适用于实时性要求高的场景。
• 实验表明其计算效率较传统Ruckig算法提升约30%。
整体中间状态优化（OISO）
• 基于改进鲸鱼优化算法（WOA），在高维空间全局搜索最优路径，兼顾关节约束和碰撞规避。
• 在六自由度机械臂实验中，轨迹平滑性较传统方法提升40%，适用于精密装配等高质量轨迹需求场景。

四、自适应与鲁棒控制策略

滑模自适应控制（SMC）
利用滑模面的强鲁棒性抑制扰动，结合李雅普诺夫定理证明系统稳定性。例如，在模型预测控制中引入滑模变量，减少抖振的同时提升响应速度。
神经网络动态补偿
采用在线学习的节点自适应神经网络，实时逼近机械臂的非线性动力学模型，并通过权值自适应更新提高补偿精度。

五、未来发展趋势

多算法融合
：如将MPC的预测能力与强化学习的探索策略结合，提升复杂动态环境下的适应性。
轻量化与实时性
：针对嵌入式系统优化计算复杂度，例如分布式算法加速多机械臂协同。
安全与避障集成
：在轨迹跟踪中嵌入实时碰撞检测模块，如OISO方法中通过障碍物建模实现无碰轨迹生成。

总结

当前机械臂轨迹跟踪算法呈现“模型驱动与数据驱动结合”“鲁棒性与最优性兼顾”的特点。MPC类算法在精确性和约束处理上优势显著，强化学习在复杂任务泛化中表现突出，而中间状态优化方法在多路点规划场景下效率更优。未来研究方向将聚焦于算法融合、实时性提升及更高层次自主决策能力的实现。

工业机器人控制系统架构研究进展

嗯，用户的问题是关于工业机器人控制系统架构的研究进展，我需要从提供的搜索结果中提取相关信息，然后综合起来给出一个全面的回答。首先，我得看看每个搜索结果里有什么相关内容。

先看第一个文档（网页1），这是申万宏源的报告，主要讲机器人控制器的技术革新，特别是“大脑”和“小脑”的架构划分。这里提到算法、硬件和体系结构的优化，还有像天准科技和智微智能的例子，这些应该用来说明当前企业的技术布局。

然后是第二个文档（网页2），发布时间是2024年，讨论控制系统的实时性能优化，包括传感器选择、控制算法（位置、力、视觉控制）以及软件设计。这部分内容可以补充架构中的实时性和算法部分，可能还要提到路径规划和监控反馈机制。

第三个和第四个文档（网页3和4）都是关于控制系统架构的介绍，比较机械臂和移动机器人的控制器方案，以及CoDeSys的详细分析。这里有很多架构的对比，比如机械臂的高精度要求和移动机器人的防护等级，CoDeSys的组成、优缺点，以及开源方案的存在。这些内容很关键，需要详细分点说明，尤其是架构演变和软硬件协同设计。

第五个文档（网页5）来自华成工控，简要分析控制系统的硬件结构和体系结构，提到了ARM、DSP等芯片的使用，还有开放式控制器的两种结构。这部分可以补充硬件架构的发展趋势，比如处理器的选择以及功能划分的方向。

接下来需要整合这些信息。工业机器人控制系统架构的进展可以从几个方面来组织：架构分层（大脑和小脑）、实时性与算法优化、软硬件协同、企业技术布局、挑战与趋势。每个部分都要引用相关的网页内容，确保覆盖所有重要点。

比如，架构分层部分，网页1提到“大脑”和“小脑”的划分，网页3和4对比机械臂和移动机器人的不同需求，网页5讨论硬件结构。实时性方面，网页2、3、4都涉及实时操作系统和算法优化。软硬件协同部分，网页3、4提到的CoDeSys和开源方案，网页5的处理器选择。

同时要注意引用格式，每个点后面加上对应的网页编号，例如等。还要检查是否有重复的信息，避免冗余。比如，CoDeSys的优缺点在网页3和4都有提到，需要合并引用。

最后，总结部分要综合所有进展，并指出未来的趋势，比如开源生态和智能化集成。确保回答结构清晰，每个部分都有足够的支撑信息，并且引用正确。

工业机器人控制系统架构研究进展

工业机器人控制系统架构的研究近年来在智能化、实时性、模块化等方面取得显著进展，结合最新技术趋势与行业实践，其核心进展可归纳如下：

一、架构分层与功能模块化

“大脑”与“小脑”的分工演进
控制器架构逐渐向“机器人大脑”和“机器人小脑”分层发展。
• 大脑层：负责复杂算法（如深度学习、环境感知、路径规划）、数据处理与决策，依赖高性能芯片（如GPU、NPU）支撑AI应用。
• 小脑层：专注于动态运动控制（如关节力矩、速度调节），对实时性和稳定性要求更高。
这种分层架构提升了系统灵活性，同时支持标准化与个性化需求。
硬件架构的多样化适配
• 芯片选择：控制器硬件趋向高性能与低成本并存，采用ARM、DSP、Intel系列等芯片满足不同场景需求。
• 防护等级差异化：机械臂控制器多为IP20，适用于固定场景；移动机器人（如AGV）需适应户外环境，防护等级达IP67。

二、实时性与算法优化

实时操作系统的创新应用
• RTOS的普及：实时操作系统（如VxWorks、Xenomai、RT Linux）通过补丁改造标准系统（如Windows/Linux），确保控制周期确定性（1ms~10ms级响应）。
• 中间件技术：CoDeSys Runtime、ROS等中间件在操作系统与应用层之间提供实时调度支持。
控制算法的智能化升级
• 多模态控制融合：位置控制、力控制、视觉控制算法结合深度学习模型（如VLA模型Helix），提升复杂任务的适应性。
• 仿真与优化：智元等企业推出仿真框架，加速算法迭代与动态性能优化。

三、软硬件协同与开源生态

CoDeSys平台的广泛应用与局限
• 模块化设计：CoDeSys通过总线协议栈、运动控制等模块的积木式组合，支持快速定制化开发。
• 局限性：底层算法封闭、扩展性不足（如缺乏矩阵计算支持），依赖平台导致技术壁垒。
开源方案的探索
• 开源工具链：Beremiz、OROCOS等开源框架逐步填补工业控制领域的空白，推动算法透明化与生态协作。
• AI驱动的扩展：部分企业尝试将PLC与AI计算框架结合，突破传统一维计算的限制。

四、企业技术布局与商业化实践

跨界合作与生态构建
• 天准科技：基于英伟达Jetson AGX Orin开发星智001控制器（算力275TOPS），形成高性能计算生态。
• 智微智能：推出PAS-6102平台，专攻人形机器人控制系统的低延迟与高精度。
开放式架构的探索
• 功能划分标准化：控制器体系结构从硬件分层转向软硬协同的功能划分（如三菱PA210机器人五层架构），提升模块复用性。

五、挑战与未来趋势

技术瓶颈
• 实时性与算力平衡：复杂AI任务对算力需求激增，需兼顾实时性约束。
• 标准化缺失：传感器接口、通信协议碎片化问题仍待解决。
未来方向
• 边缘智能集成：将AI推理能力嵌入控制器本地，减少云端依赖。
• 开源生态崛起：推动工业控制与AI技术的深度融合，加速算法开源与硬件兼容。
