逆变器专题（9）-光伏并网逆变器PQ控制

相应仿真原件请移步资源下载

原理

跟网型并网逆变器通常采用PQ功率环并网，采用功率环并网通常可以进行设计其功率因数

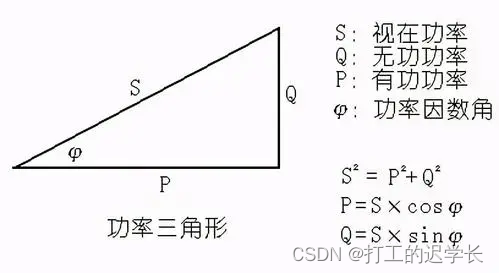

如图所示，通过控制有功功率、无功功率的值，即可实现对功率因数的控制，通常情况下在并网时可将无功功率控为0，即可实现单位功率因数并网。

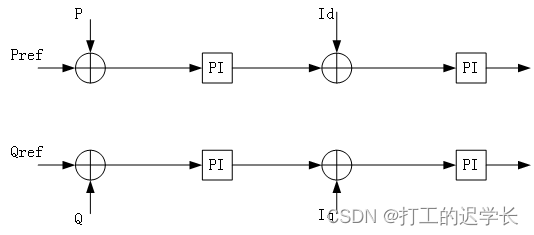

在进行功率环并网时存在两种并网方式，一种为采用双PI双环控制

 此种控制方法理解较为简单，即在电流环外加一个功率环，但因其多了两个PI控制器，控制较为繁琐，且控制参数难以进行设计，控制稳定性较差。

另一种控制方法为瞬时功率计算法，将功率环进行解耦，其由dq轴下Ud、Uq、Id、Iq进行相应功率计算，计算公式如下

此种控制方法可将dq轴下的给定电流进行计算，进而将其作为控制给定值，而因其只有两个PI，故更加容易控制。

仿真

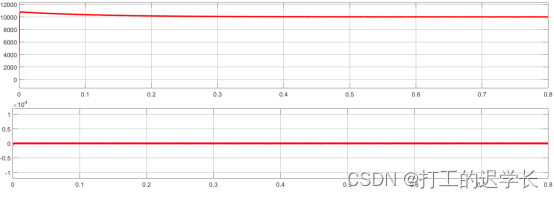

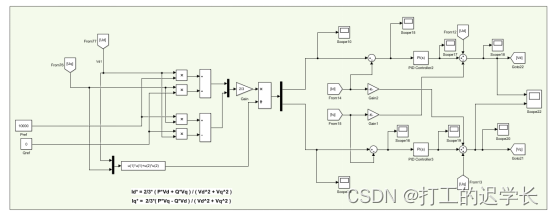

根据以上公式进行仿真模型的搭建，下图为输出有功、无功波形
