yolov7+SE注意力机制（个人备忘录）

KongTiaoXuLun

已于 2023-05-12 14:31:15 修改

阅读量5.9k

点赞数 30

文章标签： YOLO

于 2023-04-12 17:27:07 首次发布

本文链接：https://blog.csdn.net/cyh20182808/article/details/130109771

版权

该文介绍了如何在YOLOV7中添加注意力机制，包括在卷积和Concat操作中使用SEAttention模块的详细步骤，涉及修改网络结构图、源代码以及配置文件。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

总结：想在哪里加注意力机制就修改对应的位置代码

学习视频：

YOLOV7改进-添加注意力机制_哔哩哔哩_bilibili

yolov7各网络模型的结构图详解：

yolov7各个模型的网络结构图(最详细)_yolo网络结构图_Mrs.Gril的博客-CSDN博客

首先要了解网络结构对应部分

要知道哪里互相对应才方便改进，我用的是yolov7

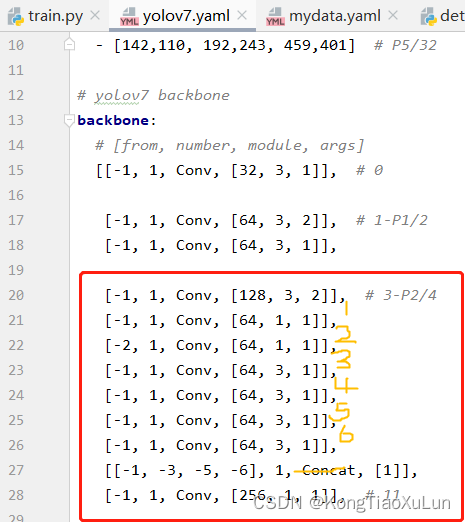

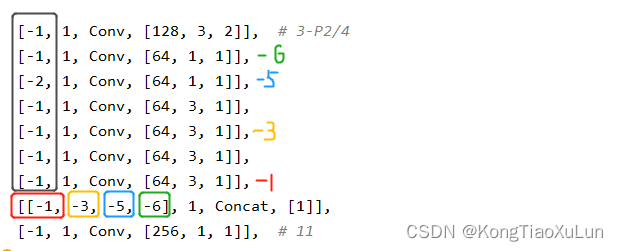

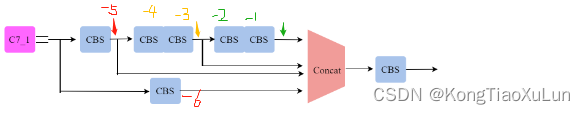

那么下两张图相互对应，六个卷积，然后concat，然后一个卷积

那么下图颜色框标注分别为颜色对应的层，对应网络结构图↓

1.添加注意力机制在卷积里面

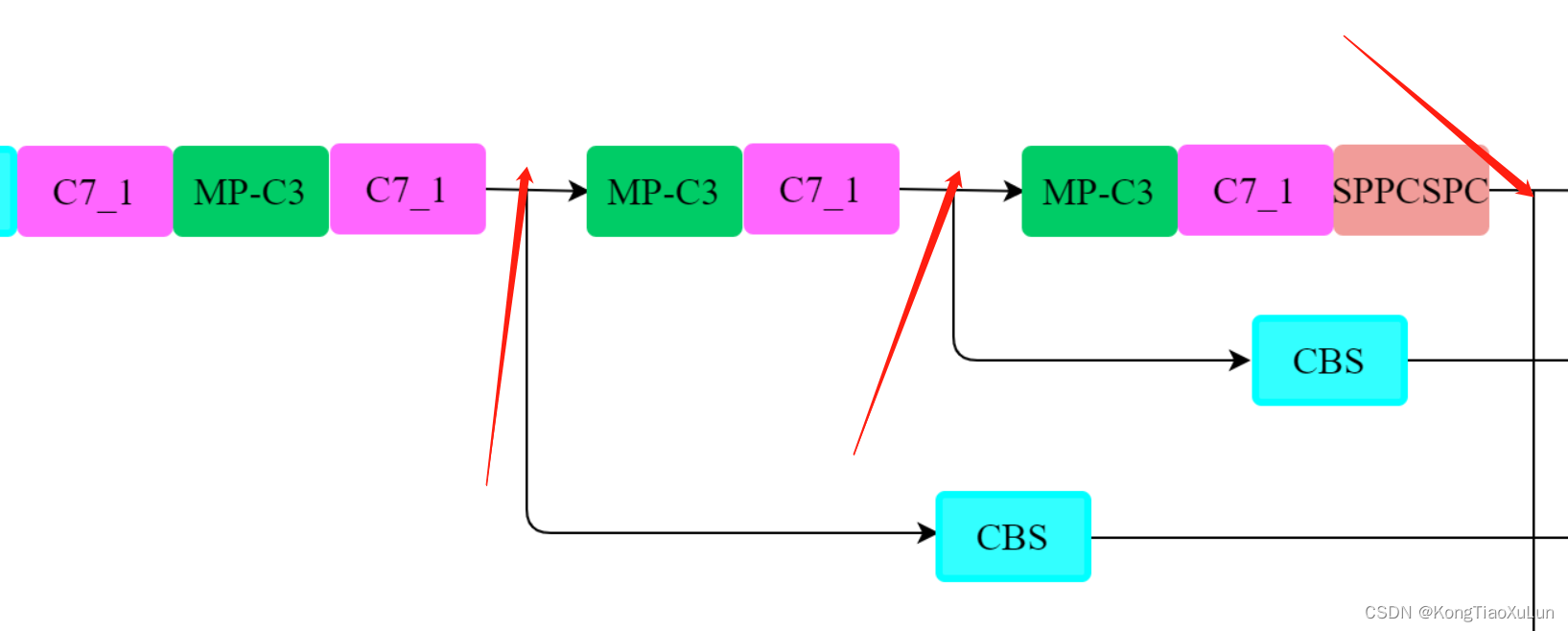

添加到三个特征层输出的地方

添加注意力机制代码链接：

objectdetection_script/cv-attention at master · z1069614715/objectdetection_script (github.com)

步骤:

复制代码前40行，在models文件夹下新建SE.py文件，粘贴进去

对models文件夹下的common.py文件进行修改，在前面导入SE

from models.SE import SEAttention

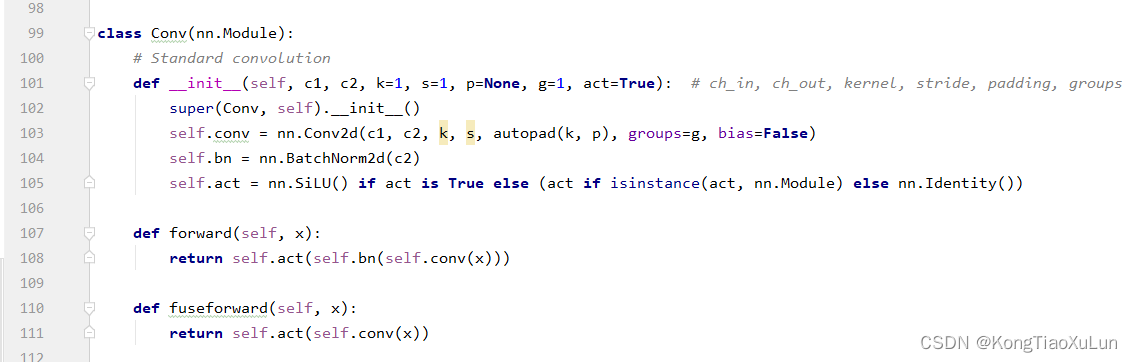

然后找到下图位置

在这个类下面加上

class Conv_ATT(nn.Module):
    # Standard convolution
    def __init__(self, c1, c2, k=1, s=1, p=None, g=1, act=True):  # ch_in, ch_out, kernel, stride, padding, groups
        super(Conv_ATT, self).__init__()
        self.conv = nn.Conv2d(c1, c2, k, s, autopad(k, p), groups=g, bias=False)
        self.bn = nn.BatchNorm2d(c2)
        self.act = nn.SiLU() if act is True else (act if isinstance(act, nn.Module) else nn.Identity())
        self.att = SEAttention(c2)

    def forward(self, x):
        return self.att(self.act(self.bn(self.conv(x))))

    def fuseforward(self, x):
        return self.att(self.act(self.conv(x)))

然后找到SPPCSPC类

在这个类下面加上

class SPPCSPC_ATT(nn.Module):
    # CSP https://github.com/WongKinYiu/CrossStagePartialNetworks
    def __init__(self, c1, c2, n=1, shortcut=False, g=1, e=0.5, k=(5, 9, 13)):
        super(SPPCSPC_ATT, self).__init__()
        c_ = int(2 * c2 * e)  # hidden channels
        self.cv1 = Conv(c1, c_, 1, 1)
        self.cv2 = Conv(c1, c_, 1, 1)
        self.cv3 = Conv(c_, c_, 3, 1)
        self.cv4 = Conv(c_, c_, 1, 1)
        self.m = nn.ModuleList([nn.MaxPool2d(kernel_size=x, stride=1, padding=x // 2) for x in k])
        self.cv5 = Conv(4 * c_, c_, 1, 1)
        self.cv6 = Conv(c_, c_, 3, 1)
        self.cv7 = Conv(2 * c_, c2, 1, 1)
        self.att = SEAttention(c2)

    def forward(self, x):
        x1 = self.cv4(self.cv3(self.cv1(x)))
        y1 = self.cv6(self.cv5(torch.cat([x1] + [m(x1) for m in self.m], 1)))
        y2 = self.cv2(x)
        return self.att(self.cv7(torch.cat((y1, y2), dim=1)))

这里self.att = SEAttention(c2),c2是通道数，如果是SimAM这种不需要通道数的，就用空括号，不写c2，各个注意力机制的通道数链接：

objectdetection_script/cv-attention at master · z1069614715/objectdetection_script · GitHub

然后

在cfg文件夹的training文件夹下，复制yolov7.yaml到新建的yolov7att.yaml文件中

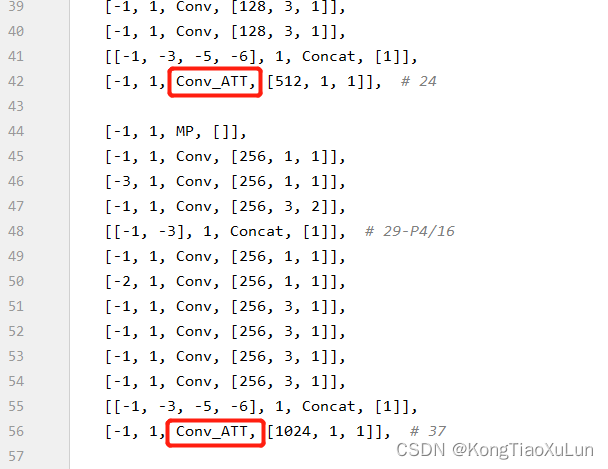

修改第42行第56行，把Conv改为Conv_ATT

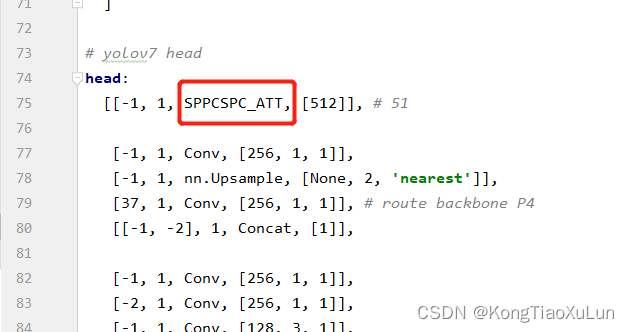

修改第75行将SPPCSPC换为SPPCSPC_ATT

然后在models文件夹下的yolo.py文件修改

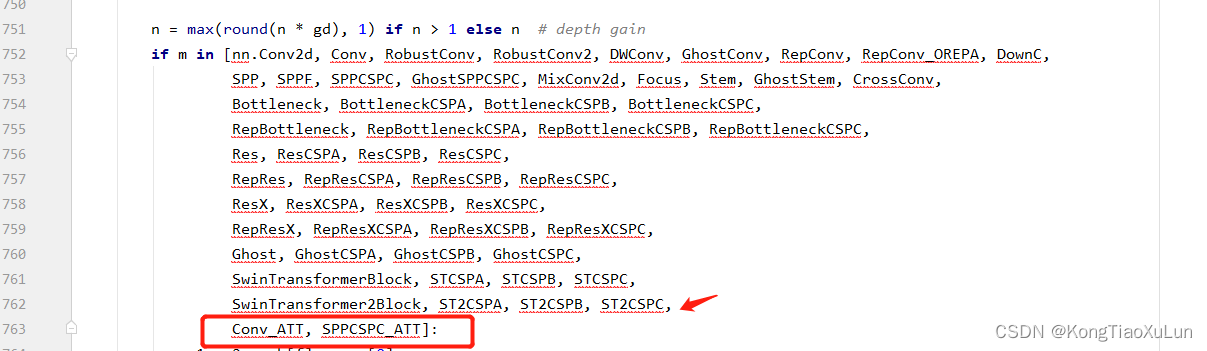

在n = max(round(n * gd),1) if n＞1 else n这段最后加上Conv_ATT, SPPCSPC_ATT记得加逗号

修改结束，可以训练了，记得改cfg用的是yolov7att.yaml

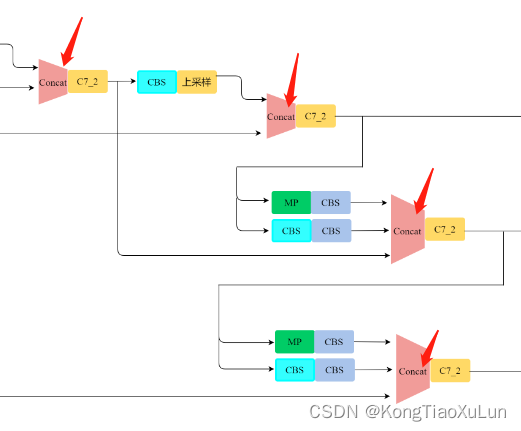

2.添加注意力机制在Concat里面

步骤

同样的道理，与添加1的前面步骤一样

复制代码前40行，在models文件夹下新建SE.py文件，粘贴进去

对models文件夹下的common.py文件进行修改，在前面导入SE

from models.SE import SEAttention

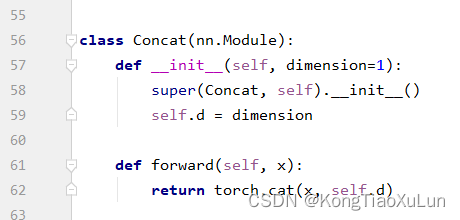

在modles文件夹中找到common.py文件的class Concat类

在这类下面加上如下代码

class Concat_ATT(nn.Module):
    def __init__(self, channel, dimension=1):
        super(Concat_ATT, self).__init__()
        self.d = dimension
        self.att = SEAttention(channel)

    def forward(self, x):
        return self.att(torch.cat(x, self.d))

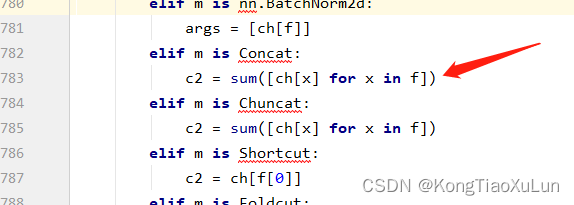

然后在models文件夹下的yolo.py文件中找到elif m is Concat:

在箭头所指这行下面加入

        elif m is Concat_ATT:
            c2 = sum([ch[x] for x in f])
            args = [c2]

然后修改yolov7att.yaml文件中的头部，将四个Concat都改成Concat_ATT

进行训练即可
