STM32——MPU9250原始数据转换(含源码)

网上有很多MPU9250的例程，总体上都大同小异。但是对于如何将读取到的原始角速度和加速度数据转换为真实数据，基本都没有提及。秉承着会用就行的态度，这篇文章不会对MPU9250的IIC通讯方式做详细说明，主要讲解如何将读取到的数据转换为我们想得到的真实数据。

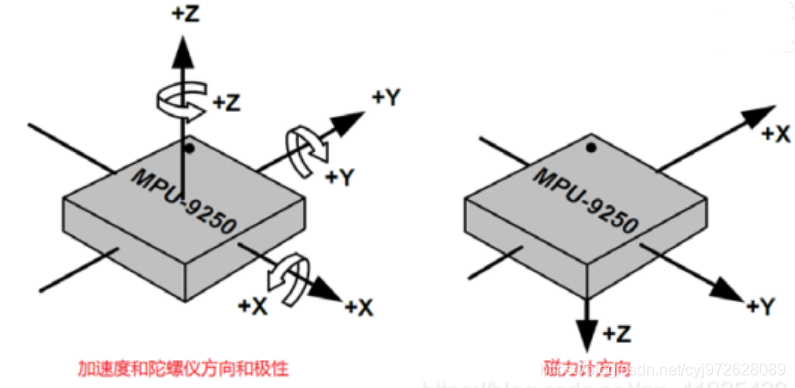

MPU9250介绍

MPU9250 内部集成有 3 轴陀螺仪、3 轴加速度计和 3 轴磁力计，输出都是 16 位的数字量; 可以通过集成电路总线( IIC) 接口和单片机进行数据交互，传输速率可达 400 kHz /s。陀螺仪的角速度测量范围最高达±2000（° /s），具有良好的动态响应特性。加速度计的测量范围最大为±16g( g 为重力加速度)，静态测量精度高。磁力计采用高灵度霍尔型传感器进行数据采集，磁感应强度测量范围为±4800μT，可用于对偏航角的辅助测量。

MPU9250原始数据转换

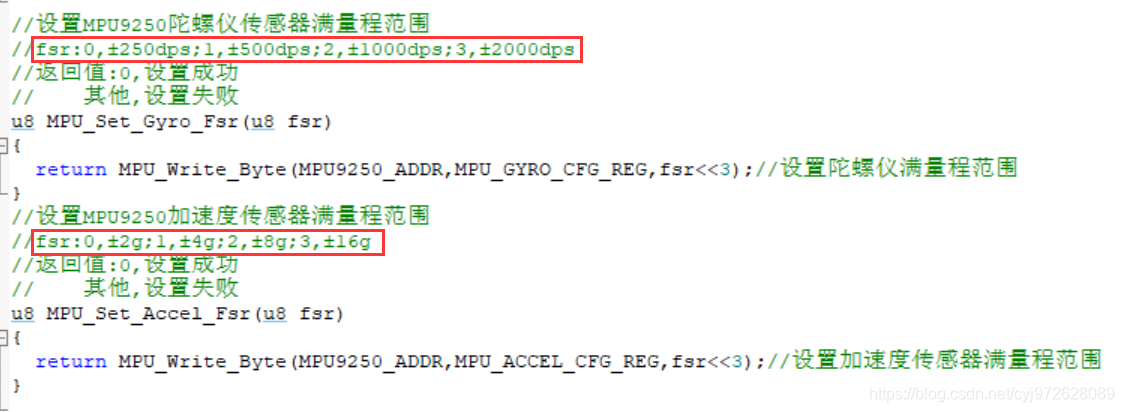

在MPU9250初始化函数中，我们需要关注两个函数，这两个函数与数据转换直接相关。

从图中可以看出，这两个函数是用于设置陀螺仪和加速度满量程范围的。

对陀螺仪来说，从红色方框内可以看到，当函数输入为0时，对应的量程范围为 -250(°/s) ~ ＋250(°/s)；当函数输入为1时，对应的量程范围为 -500(°/s) ~ ＋500(°/s)，以此类推。

对加速度来说，从红色方框内可以看到，当函数输入为0时，对应的量程范围为 -2×g(m/s²) ~ ＋2×g(m/s²)；当函数输入为1时，对应的量程范围为 -4×g(m/s²) ~ ＋4×g(m/s²)，以此类推(g为重力加速度)。

陀螺仪数据转换

假设我们设置函数的输入为3，即陀螺仪满量程范围为-2000(°/s) ~ ＋2000(°/s)。

我们知道MPU9250输出都是16位的数字量，即输出的原始数据范围为 -32768 ~ ＋32768。它对应了陀螺仪的满量程范围，即当读到的数据为32768时，它的角速度为2000(°/s)。

假设我们读取到的数据为data，则真实的角速度大小为：data×2000/32768(°/s)=data/16.384(°/s)。

转换为弧度制为：(data/16.384)×pi/180(rad/s)=data/938.734(rad/s)

加速度数据转换

假设我们设置函数的输入为3，即加速度满量程范围为-16×g(m/s²) ~ ＋16×g(m/s²)。

我们知道MPU9250输出都是16位的数字量，即输出的原始数据范围为 -32768 ~ ＋32768。它对应了加速度的满量程范围，即当读到的数据为32768时，它的加速度为16×g(m/s²)。

假设我们读到的数据为data，则真实的加速度大小为：data×16×9.8/32768(m/s²)=data/208.98(m/s²)

归纳

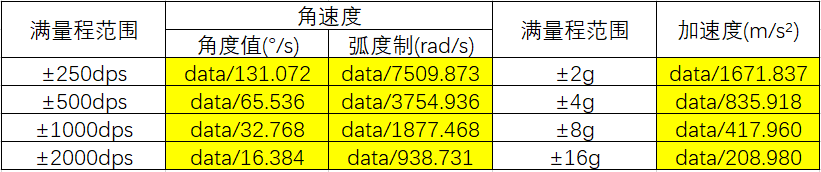

我做了一个表格，方便大家采用不同量程范围时进行数据的转换，其中data为读取到的原始数据。

STM32+MPU9250源码

https://download.csdn.net/download/cyj972628089/14946618
