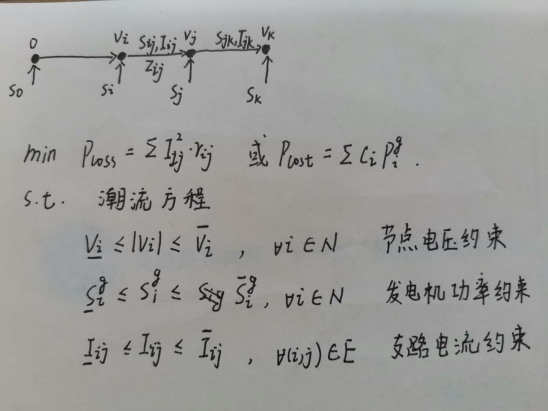

1.列写基本模型，目标函数为最小线损或者最小发电费用，约束函数三个通用三个潮流方程。
在这里插入图片描述

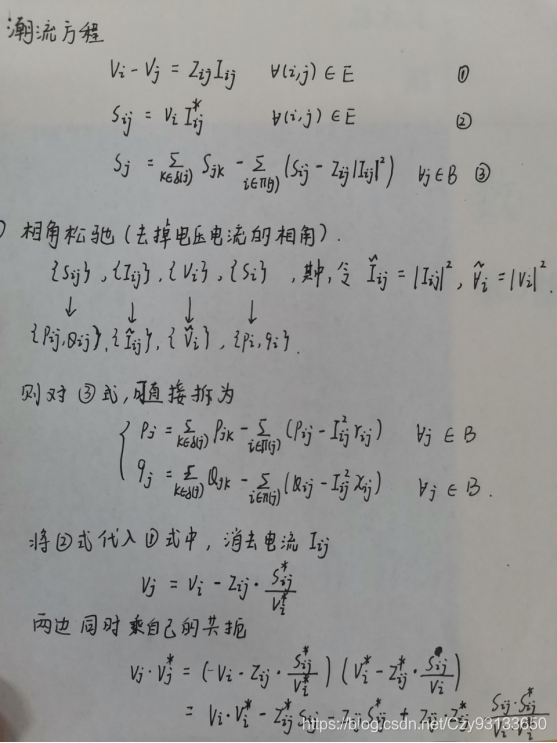

2.三个潮流方程，式1为欧姆定律约束，式2首端功率约束，式3为节点功率约束。首先进行相角松弛，即去掉相角。
在这里插入图片描述
在这里插入图片描述

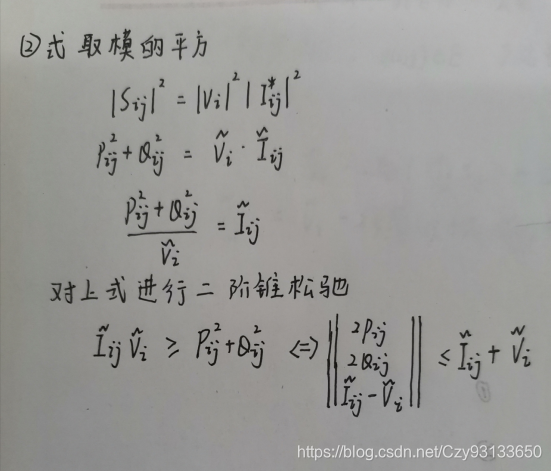

3.进行二阶锥松弛，将等号变为大于等于。
在这里插入图片描述

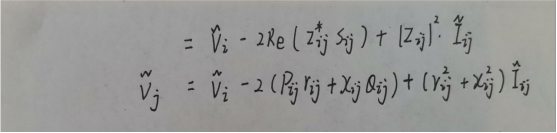

4.最后整理得：
在这里插入图片描述
在此推荐《主动配电网网络分析与运行调控》 [吴文传，张伯明] 以及B站北交电气许老师视频https://space.bilibili.com/506284063
有用请点个赞~
