STM32仿真，低成本学习STM32-GPIO输入-按键控制LED

上一次我们完成了流水和LED闪烁的STM32HAL库的仿真，这次我们来进行按键控制，也就是GPIO的输入。首先我们复制流水灯的工程因为需要用到LED。然后我们来看一下GPIO的输入模式

1. 模拟输入

• 模式标识： GPIO_Mode_AIN

• 内部结构： 芯片内部与GPIO相关的所有数字电路（施密特触发器）都被断开。引脚直接连接到模拟外设上，例如ADC（模数转换器）或比较器。

• 特点：

  • 不进行数字信号的检测与整形。

  • 功耗低，因为避免了数字电路开关产生的功耗。

• 典型应用场景：

  • ADC采集： 读取模拟传感器的电压值（如电位器、光敏电阻分压）。

  • 模拟比较器： 作为比较器的输入。

2. 浮空输入

• 模式标识： GPIO_Mode_IN_FLOATING

• 内部结构： 施密特触发器打开，引脚处于高阻态。内部既不上拉到VDD，也不下拉到GND。

• 特点：

  • 当引脚外部没有任何驱动时，其电平是不确定的（悬空），极易受到外部电磁干扰。

  • 完全由外部电路决定其电平状态。

• 典型应用场景：

  • 通信总线： 用于开漏（Open-Drain）模式的通信线路，如I2C的SDA和SCL线。这些线路上通常有外部上拉电阻。

  • 连接有明确输出驱动的电路： 例如连接另一个MCU的推挽输出引脚，或者一个数字传感器芯片的输出脚。

3. 上拉输入

• 模式标识： GPIO_Mode_IPU

• 内部结构： 在芯片内部通过一个电阻（约30-50KΩ）连接到VDD（3.3V）。

• 特点：

  • 当外部没有信号驱动时，引脚会被拉至高电平（3.3V）。

  • 当外部主动驱动为低电平时，外部驱动需要“战胜”内部上拉电阻，将电平拉低。

• 典型应用场景：

  • 按键/开关检测： 按键一端接GPIO，另一端接地（GND）。当按键未按下时，引脚因上拉而为高电平；按下时，引脚被拉到地，变为低电平。

  • 用于默认需要高电平有效的输入信号。

4. 下拉输入

• 模式标识： GPIO_Mode_IPD

• 内部结构： 在芯片内部通过一个电阻（约30-50KΩ）连接到GND（0V）。

• 特点：

  • 当外部没有信号驱动时，引脚会被拉至低电平（0V）。

  • 当外部主动驱动为高电平时，外部驱动需要“战胜”内部下拉电阻，将电平拉高。

• 典型应用场景：

  • 按键/开关检测： 按键一端接GPIO，另一端接VCC（3.3V）。当按键未按下时，引脚因下拉而为低电平；按下时，引脚被拉到VCC，变为高电平。

  • 用于默认需要低电平有效的输入信号。

这里我们需要用到的就是下拉输入，因为我们的STM32单片机是若上拉，强下拉也就是低电平驱动强，所以我们把他设置为上拉模式。

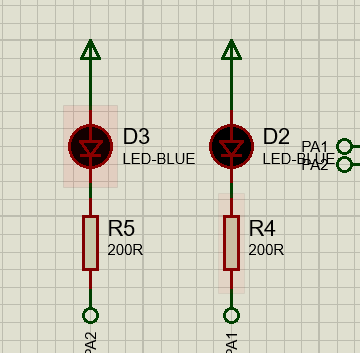

然后我们打开复制好的原理图。去除多余的灯

然后选中BUTTON放置按键。

再点击RES，放置电阻。

找到CAP放置电容。

再点击终端模式

放置一个电源

和一个接地，我们就可以进行电路配置了。

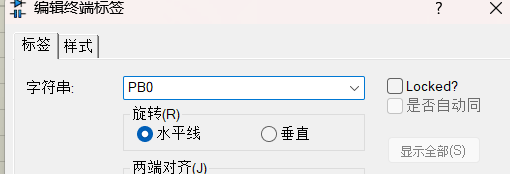

然后拿出来一个网络标签，放在PB0口,命名为PB0。

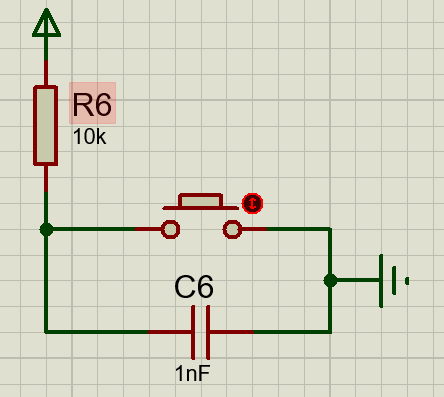

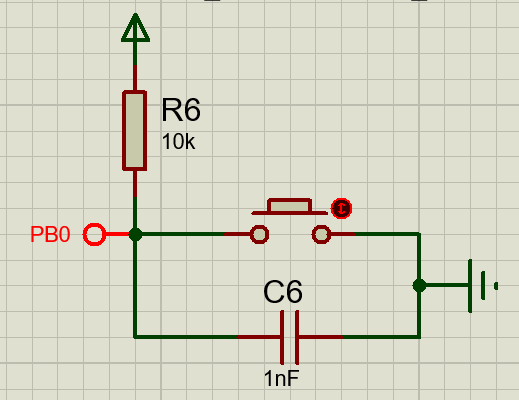

我们把按键电路，按照这个样子搭建。

再拿出来一个网络标签，放在这个位置。我们按键电路就搭建好了。

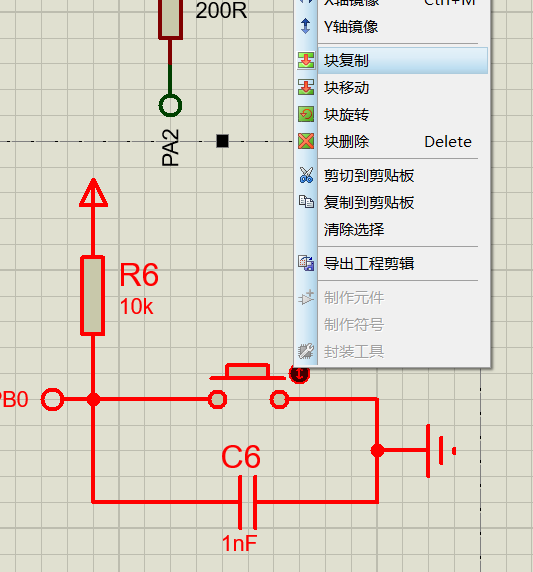

然后我们框选，进行我们的一个块复制，再拿出一套按键的电路。

端口就改为PB1

当然我们给PB1上一个网络标签。

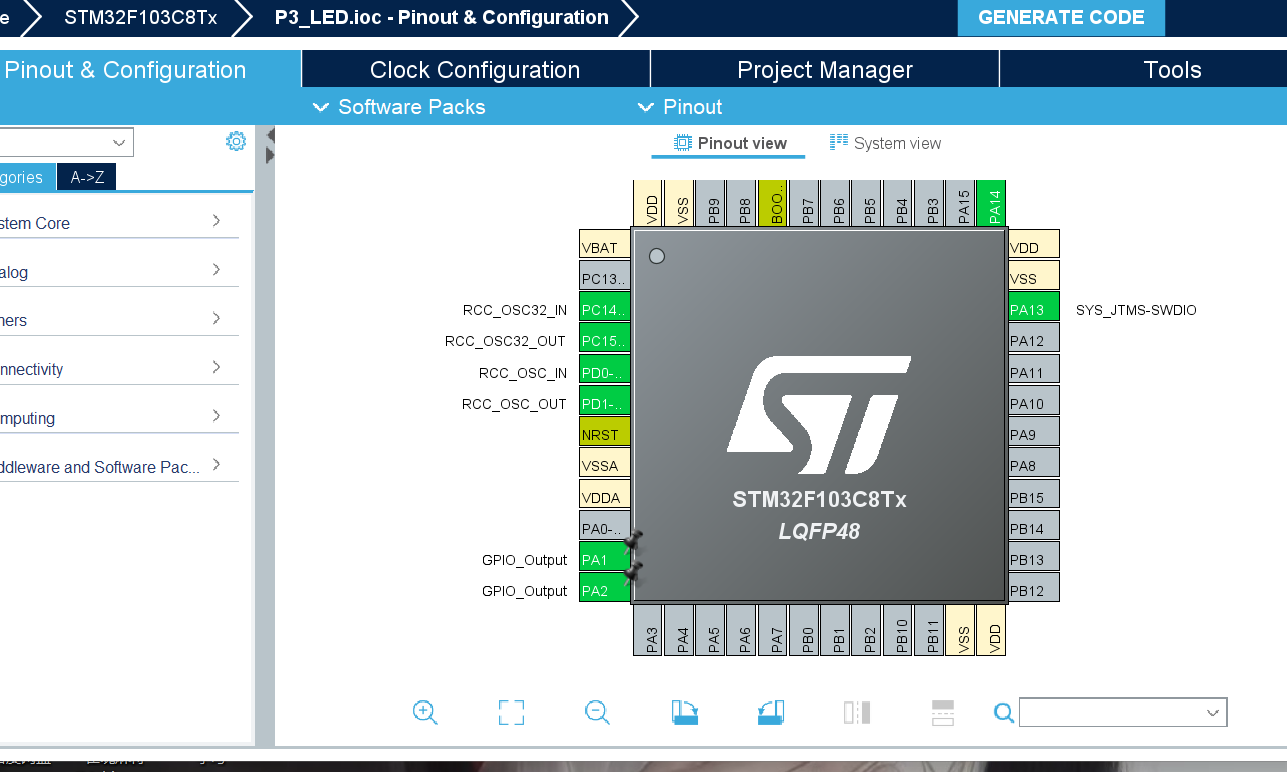

然后我们将复制过来的文件打开。

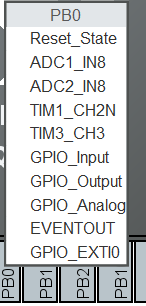

找到我们的按键控制也就是PB0和PB1

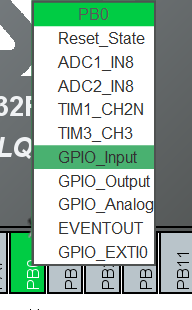

更改为GPIO_input，就是GPIO输入模式。PB1也是同样的道理因为按键控制是将低电平送入单片机，所以是输入模式。

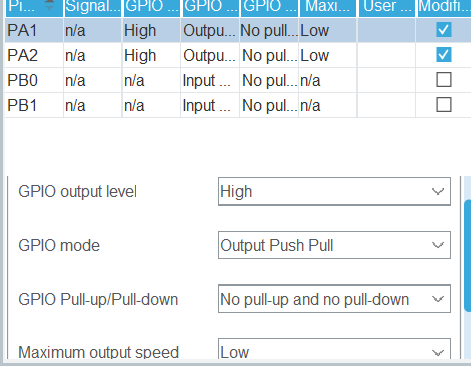

然后我们来到GPIO的设置。

第一行是：将PA1默认设置为高电平，因为我们是低电平控制也就是低电平点亮，高电平熄灭。

第二行是：设置GPIO的输出模式，我们选择为推挽输出。

第三行是：设置上拉，下拉电阻，我们选择不需要。

第四行是：GPIO输出的速度，我们暂时不涉及，选哪个都行。

然后我们将PA2也进行这样子的设置。

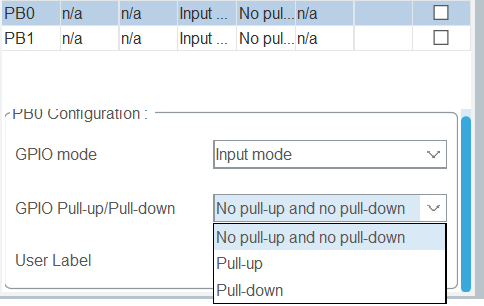

我们打开PB0这个引脚

第一行是：GPIO输入的意思

第二行是：设置上下拉电阻，pull-up是上拉电阻，pull-down是下拉电阻，我们选择上拉，让内部不输入时候为高电平。

第三行是：设置标签，看个人喜好，我就喜欢用官方默认的。

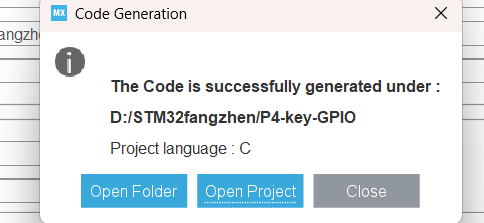

然后生成文件。

我们选择打开。

找到USER--main.c开始完成我们的程序编写。

我们需要用到GPIO读取的函数

点击下方的function

找到GPIO.c就可以看到按键读取函数

点进去我们看到，他第一个变量是GPIO端口，第二个变量是GPIO端口号，很清晰我们就可以明白。先选择端口，再到具体引脚。

首先我们判断PB0这个端口是否为低电平，因为为低电平就是我们按下了。

然后我们进行给PA1低电平

此时看到按下去之后我们的灯就点亮了。

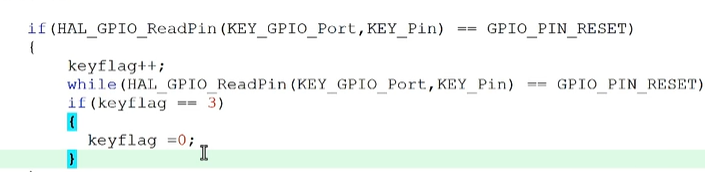

先复制一个初始值用来记录按键拿下几次。

按下依次这个值+1.但是会一直＋

我们进行这样子i需改就可以了。
