模拟IC设计——与非门

二输入与非门的数字逻辑表达式:Y=(AB)'，利用cadencd617实现逻辑功能。

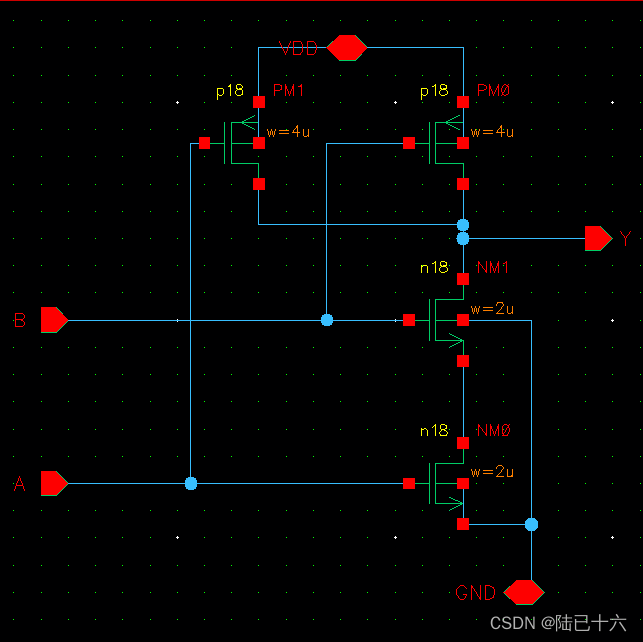

一、调用simc.18uCMOS工艺库n18和p18器件。宽长设计如图，宽4u、2u，长度默认。

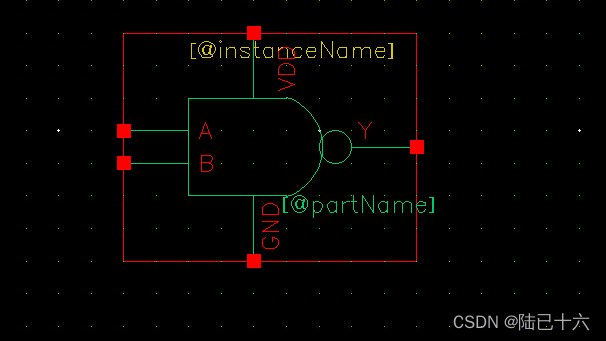

生成模型，合理画出与非门模型

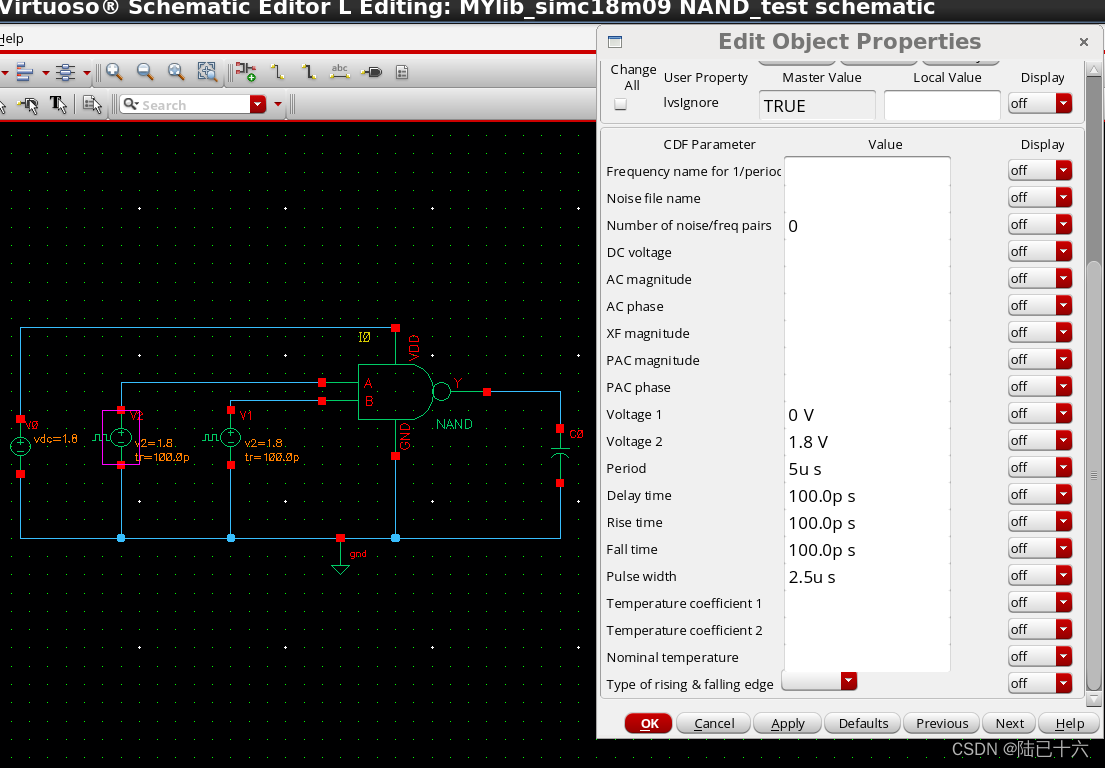

二、从基本模拟库中调用模型(vdc、vpulse、gnd、cap)，画出测试电路如下，电源电压1.8V,

A输入设置为0-1.8V周期信号，周期为5us。B输入设置为0-1.8V周期信号，周期为3us。(AB不一样即可，方便查看)

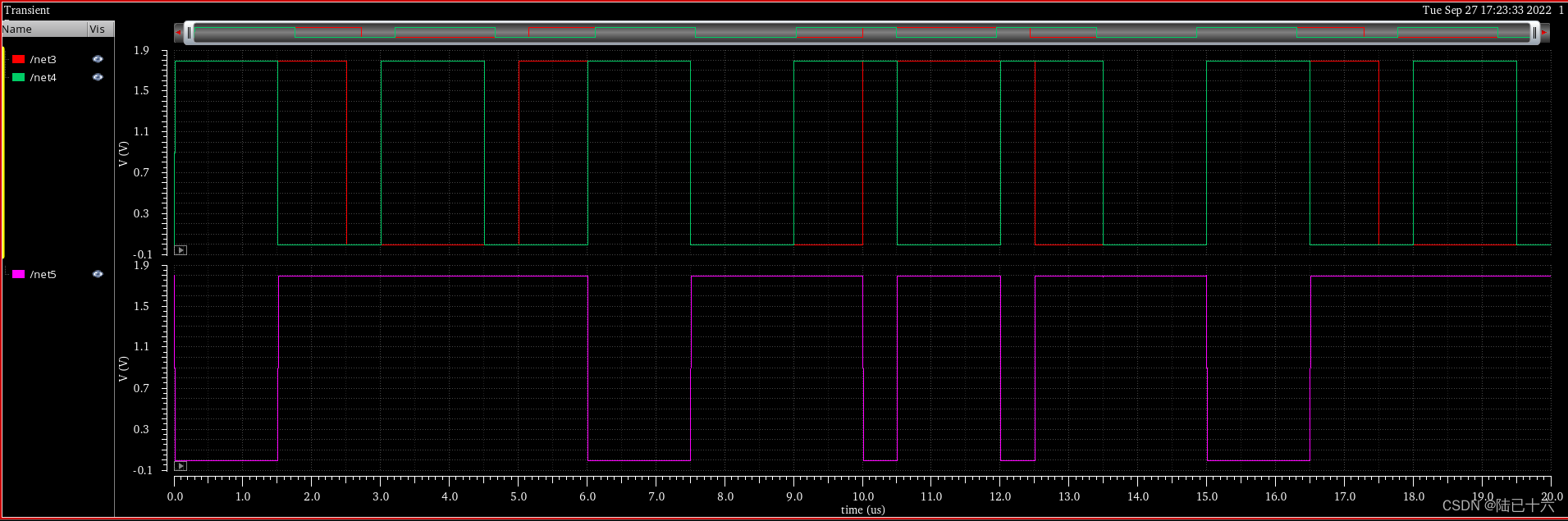

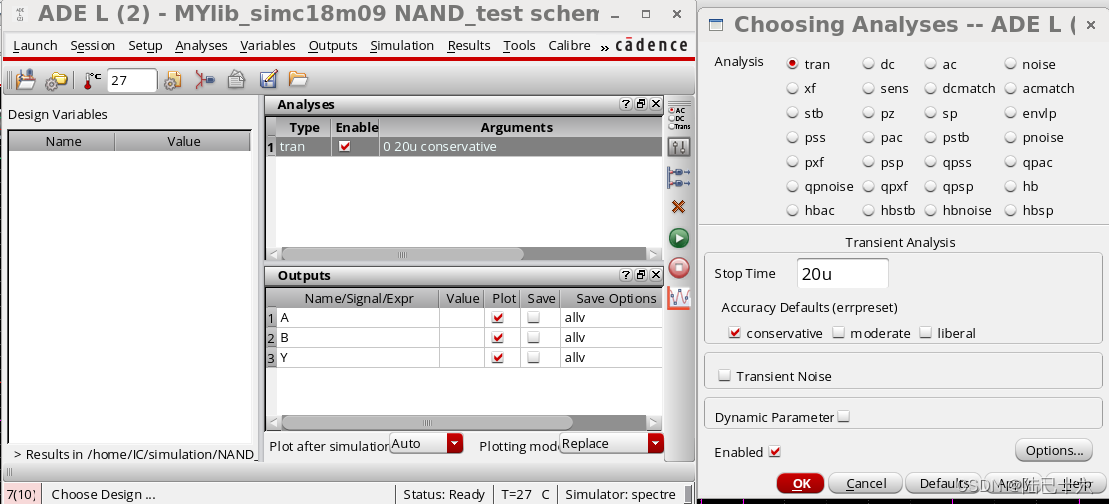

三、进行瞬态仿真，时间设为20us(2倍周期即可),设置A、B、Y为输出，查看波形

从仿真结果看，Y=(AB)’。即A、B同时为1，则Y为0，否则Y为1。
