BTG7003是一款智能高侧开关，具备诊断和保护功能，如I2T保护、过温、过流保护等。设备在各种模式下如空闲、休眠、I2T模式下有不同的工作状态和电流消耗。通过DEN引脚可以控制诊断电路，并通过IS引脚进行顺序诊断。保护触发后，设备会锁定，可通过IN或DEN引脚的特定操作复位。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

BTG7003学习笔记

1、BTG7003简介

1.1、特征

带有诊断和内嵌保护的高端开关
可选择集成I2t功能，用于汽车线束保护
在key-off模式下，有极低的工作电流(空闲模式)为活动电源
带有IDL引脚，用于在空闲模式下微控制器唤醒设备
过流阈值可调
具有电容负载切换模式
能读出状态的顺序诊断

1.2、Description

该设备为智能电源高侧开关，具有增强的保护和诊断功能。除了标准的设备保护功能，它还提供了可选的I2t保护，可调的过流保护，空闲模式以及通过IS引脚的顺序诊断模式。

诊断使能(DEN)引脚控制诊断电路，可用于复位锁存保护。保护电路不被DEN引脚禁用。当DEN引脚被设置为“高”时，诊断被启用(详见9.1.1章)，以及通过应用专用DEN“低”脉冲进行顺序诊断(详见图42)。当它被设置为“低”时，诊断被禁用，is引脚被设置为高阻抗。闭锁保护用专用DEN“高”脉冲复位(参见图32)

2、框图和术语

2.1、框图

在这里插入图片描述

供电电压监视器
过压保护器
内部供电
空闲+休眠模式
IS顺序诊断输出
输入逻辑 ON诊断
I2t+OCT保护选择
内部反转极性
GND电路

Channel
驱动逻辑
电压传感器
过温检测
门控制+供给泵
电容负载开关-Capacitive load switching
负载电流传感器
I2t保护
过电压钳位过电流保护
反向开关 ReverseON+InverseON

2.2、常用引脚

2.2.1、IDL

Idle mode pin
空闲模式输出脚是一个开漏输出，idle和sleep模式设置为高阻状态，其他模式下拉

2.2.2、IS

Sequential diagnosis output顺序诊断输出

2.2.3、IN

Input pin
输入通道，兼容3.3V和5V
不使用时，必须与10千欧姆连接到GND脚
数字输入

2.2.4、DEN

Diagnosis pin
诊断使能引脚，控制诊断电路，用于复位保护锁存器，DEN引脚被设置高时
诊断被启用；当它被设置为“低”时，诊断被禁用。
不使用时，必须与10千欧姆连接到GND脚
数字输入

2.2.5、I2T

I2t Selection Pin （HW）
反时限特性保护，指电流和的平方超过某一电流阈值，且维持一段时间出发I2t报警
根据I2t引脚和GND之间连接的电阻值，选择六个可用的I2t保护曲线中选择一个
如果I2t和GND之间的阻值小于短路电阻阻值Ri2t_short，I2t短路

2.2.6、OCT

Overcurrent threshold pin ，
过电流阈值引脚，如果OCT脚和GNG脚的阻值小于短路电阻阻值Roct_short，OCT短路

2.2.7、VS

电源电压

2.2.8、OUT

受保护的高边电源输出
通道的所有输出引脚必须在PCB上连接在一起，输出的所有引脚都在内部连接在一起

3、Power supply

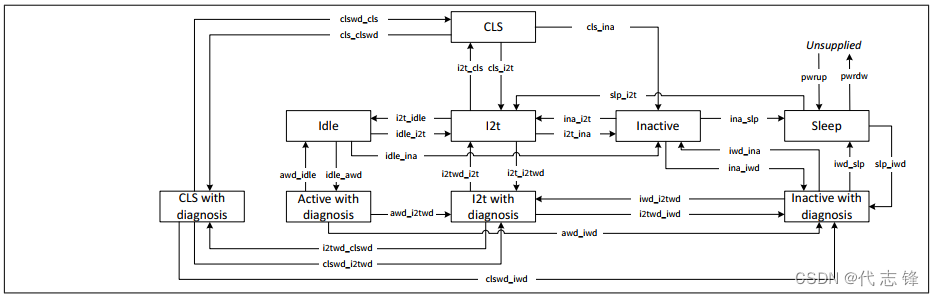

3.1、工作模式

在这里插入图片描述

sleep mdoe休眠模式
I2t 模式
I2t 诊断模式
Inactive with diagnosis mode 诊断模式不活跃
idle空闲模式
Active with diagnosis 带诊断的活动模式
电容负载切换模式cls模式
带诊断电容负载切换模式
非活动模式

3.1.1、未供电模式

这种状态要么未供电，要么电压值小于欠压阈值

3.1.2、上电模式

当供电电压一直上升高于欠压阈值，内部上电信号被置位

3.1.3、休眠模式

当全部的数字输入引脚（IN和DEN）被置为low时，设备处于睡眠模式
睡眠模式下，过温和过流都是无效，OUT脚没有输出
如果过温过流被设备触发，但是没有被重置，设备将不会进入睡眠模式

3.1.4、I2t模式

IN脚被拉高时，进入I2t模式
I2t保护功能（所选曲线）被触发，
channel关闭
过流过温过压保护是起作用的，由于DEN引脚是拉低，诊断不起作用

3.1.5、非活动诊断模式

当DEN引脚被拉高，input被被设置成low时，处于非活动诊断模式
channel关闭
根据地址的不同，将IS脚进行输出设置

3.1.6、I2t诊断模式

IN脚和DEN脚被拉高时，进入I2t诊断模式
I2t保护功能（所选曲线）被触发，
channel关闭
如果I2t状态计算从高于初始偏移IL(I2t_OFFSET)的值恢复，I2t状态计算将从实际值恢复(不应用偏移)。其他状态初始偏移量将被应用
过流过温过压保护是起作用的，由于DEN引脚是拉高，启用诊断

3.1.7、Idle模式

是设备的低功耗模式，降功耗降到最低
保持channel打开
进入条件

IN脚被拉高

负载电流低

DEN脚被设置为低

I2t保护计算电流低于某一规定电流
Idle模式下：I2t保护、温度保护、顺序诊断不激活

3.1.8、活动的带诊断模式

DEN脚被拉高，IL< IL(IDLE)

3.1.9、CLS模式

容性负载开关(CLS)模式，实现对容性负载充电
对输入脚IN输出一定占空比的PWM波

3.1.10、带诊断CLS模式

对输入脚IN输出一定占空比的PWM波
DEN脚拉高

3.1.11、非活动模式

该模式是I2t模式到休眠模式、idle模式到休眠模式之间的过度模式
IN脚被设置为low，DEN脚被设置为low，设备就会进入非活动模式
channel关闭
电流消耗由IGND(I2t_D)决定

3.1.12、故障模式

当设备保护或I2t保护事件发生事，设备进入故障模式，
IN = high，DEN=high时，IS脚看不到顺序诊断，
IN = low，DEN=high时，IS脚才能看到顺序诊断，

3.2、欠压

电压低于Vs(uv)或Vs(uv_idle)
如果工作在I2t、I2t带诊断、CLS、CLS带诊断、无活动、无活动带诊断、有活动、有活动带诊断模式下，欠压时，内部断开输出开关，I2t计算复位
idle模式下，电压低于Vs(uv_idle)，出发欠压，输出通道关闭
欠压后当电压再次高于Vs(op)时，开始正常工作

3.3、电源电气特性

Vs(uv) 正常模式下，电源欠压停机 2.0 2.4 2.75
Vs(uv_idle)idle模式下，电源欠压停机 2.3 2.6 2.9
Vs(op) 最低开始工作电压 2.2 3.1 4.1
Vs(hys) = Vs(op) -Vs(uv) – 0.75 –

3.3.1、电源电气特性—电流

Ivs(sleep)_85 85℃休眠带负载的电流消耗 – 0.01 0.9ua
Ivs(sleep)_150 150℃休眠带负载的电流消耗 – 1 27ua
Ignd(inac-d) 非活动带诊断模式的电流 – 1.5 2.3mA
Ignd(I2t_d) I2t带诊断模式的电流 – 5 7.4mA
Ignd(idle) idle模式下的工作电流 – 30 60ua

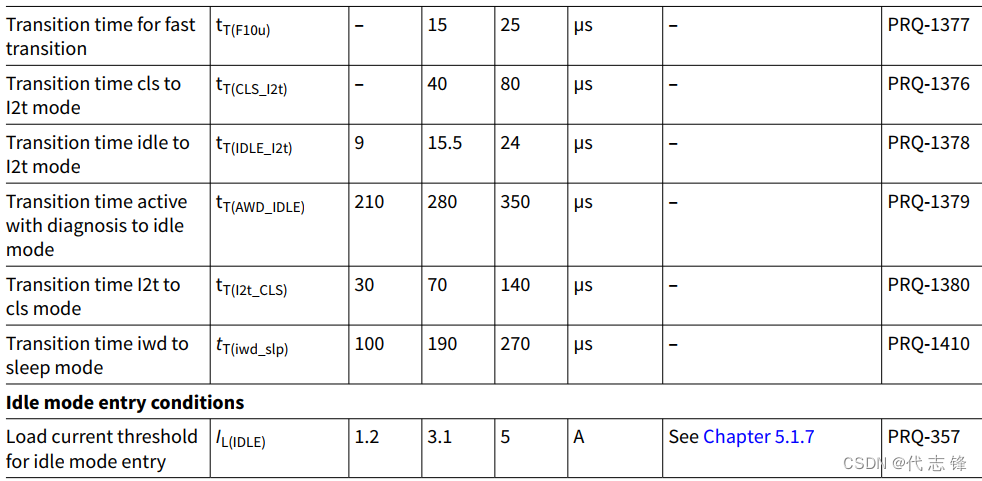

转换时间
在这里插入图片描述

4、电源状态

高边开关是使用一个带电的N通道的mos管

4.1、通路电阻RDS(ON)

通路电阻主要取决于温度的大小

4.2、切换负载

4.2.1、切换电阻负载

开关能值与负载电阻和时间成正比

4.2.2、切换感应负载

略

4.2.3、容性负载开关

略

4.3、先进的开关特性

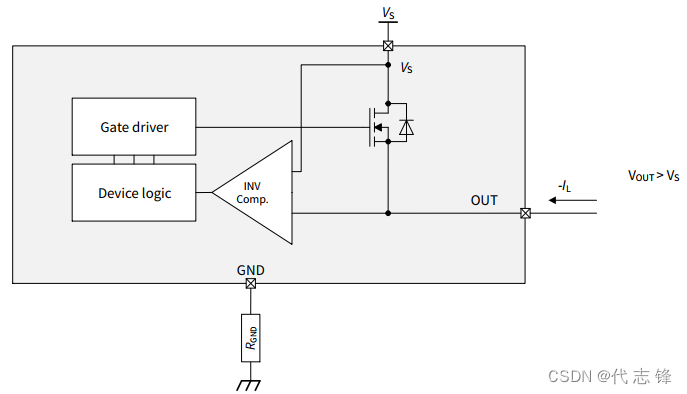

4.3.1、反转电流

在这里插入图片描述

当Vout>Vs时，电流流入功率输出晶体管，这种情况成为逆电流，如上图所示
如果通道处于OFF状态，电流流过固有体二极管产生高功率损耗。

4.4、电源状态的电气特性

略

5、设备保护

该设备具有过温、过流、反向电池和电压保护
sleep模式下，过温和过流保护被禁用
idle模式下，过温保护被禁用，过流保护启用。
逆电流和电池反向状态，过温和过流保护未激活
电压保护适用于所有的模式
当GND和VS引脚反向供电时，反向电池保护起作用。

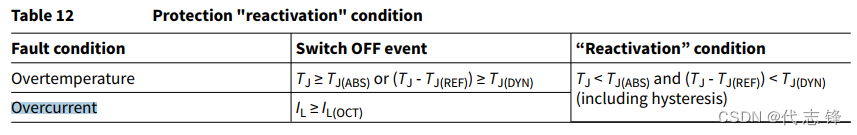

5.1、过温保护

该装置集成了绝对TJ(ABS) 和动态TJ(DYN) 温度保护电流
如果结温高于两个阈值（绝对温度和相对温度）中的任何一个，则会关闭过热的通道。结温达到重新激活条件，复位保护功能
TJ(REF)是用于动态温度保护的参考温度

在这里插入图片描述

5.2、过流保护

设备通过OTC过流保护，来保护过载或者对地短路
过流阈值可以通过OCT和GND脚之间的电阻值，来调整过流阈值

5.3、故障时的设备保护和诊断

触发设备保护机制的故障事件，都有两种后果

通道开关为OFF并保持锁存状态(内部锁存设置为“1”) ，Latch = 1
如果通道的顺序诊断是打开的，如果IN = high时，Iis(fault),或者IN= low时，Iis(devoff),这两种电流显示在地址#1

如果满足“重新激活”条件，并且DEN或IN复位，则通道可以再次被打开

该设备具有智能锁存器，保护自己，防止在故障条件下，不必要的重复再激活

5.3.1、保护触发后，锁存器复位策略

正常情况下，IN = high，通道打开，设备保护被触发时，output保持关闭直到通道被重置，通道重置的方式以下两种：

对于IN引脚：将IN脚拉低的时间大于tDELAY(LR)(锁存复位延迟时间)，如果保护机制满足再激活条件，通道被重置。如果为不满足tDELAY(LR)，IN被拉高，通道保持关闭状态，定时器tDELAY(LR)被重置
对于DEN引脚：当IN引脚“低”时，通过对DEN引脚施加高脉冲，可以“强制”重置内部锁存器而不等待tDELAY(LR)。应用于DEN引脚的脉冲的持续时间必须大于tDEN(LR)，以确保内部锁存器复位

5.4、附加保护

5.4.1、反转极性保护

没太读懂

5.4.2、过压保护

在VS(EXT,UP)和VBAT(LD)之间的供电电压的情况下，out都会跟随input脚动作
有一个钳位机构用于检测逻辑电路和输出通道的过电压保护，检测Vs和GND引脚之间的电压

5.5、连接丢失保护

5.5.1、电源损失丢失和负载丢失

当负载和线束为纯电阻时，与电池或负载的连接损失不会影响设备的稳健性。
在驱动电感负载的情况下，必须处理电感中存储的能量。

5.5.2、接地丢失

在设备接地丢失的情况下，建议在任何数字输入引脚和微控制器之间连接一个电阻，以确保通道开关断开

6、系统保护

6.1、I2t保护

集成I2t保护这个功能是为了保护系统包括保护线束
为了保护系统，一旦I2t状态Si2t计算达到所选I2t保护曲线IL(I2t_x)的100%值，通道将被关闭

6.2、电器保护特性

略

7、顺序诊断

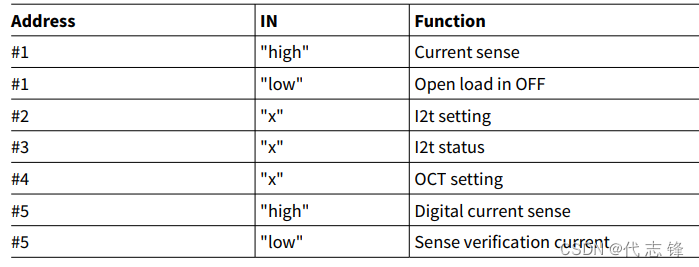

7.1、顺序诊断

在这里插入图片描述

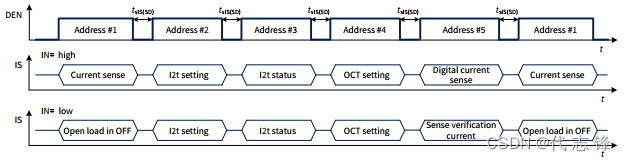

诊断地址及功能会按顺序步骤遍历不同的诊断地址，在DEN脚处施加一个时间为tsIS(SD) 的脉冲，扫描完最后一个诊断地址后，设备从第一个诊断地址重新启动，如下图
在这里插入图片描述

必须保证低脉冲时间在tsIS(SD) 以为，若果超过诊断地址将被重置

tsIS(SD)---------MIN 25us TYP 50us MAX 75us
tsIS(SD_TO) —MIN 150us – –

7.1.1、电流感应（address#1）

满足以下条件时，IS的电流和和负载电流成正比

地址#1和IN = high

启动诊断Vds，Vds<Vds(oloff)

没有故障
当出现故障或者锁定时，在IS引脚输出故障电流Iis(fault)
检测电流Iis的精度取决于负载电流，检测电流随着输出电流的增加，直到饱和电流Iis(SAT)

7.1.2、负载OFF（address#1）

当IN = low时，且选择地址#1时，设备将检测漏源极电压，并将其与OFF状态Vds(olff)下的与打开负载时的电压进行比较。通过使用外部元件，可以检测负载是否缺失，电池是否短路
优先级最高的是设备保护故障当前Iis(devoff)，其次是I2t保护故障当前Iis(I2toff)，第三是OFF当前Iis中的开放负载(oloff)。
在OFF诊断中，需要在输入引脚的下降边缘和is引脚处的传感之间等待一段时间tIS(OLOFF)_D，以使内部比较器稳定下来

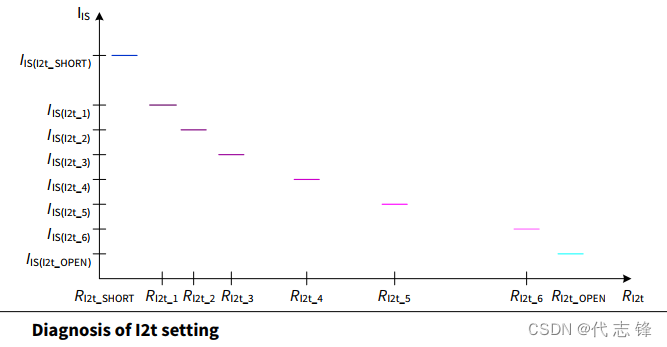

7.1.3、I2t 设置（address#2）

I2t设置由I2t引脚上的电阻设置，设备提供了每个I2t保护曲线，在IS引脚处设置相应的感应电流Iis
I2t有一个短路检测和一个开路检测，在IS脚有对应电流。

在这里插入图片描述

7.1.4、I2t状态（address#3）

IS引脚出的电流和所选I2t保护曲线Si2t成正比
当I2t保护曲线状态达到100%时，Iis(STATUS_I2t_x)等于Iis(I2t_x_100%)。

7.1.5、OCT设置（address#4）

根据顺序诊断地址#4读出所设定的OCT设置参数，电阻RocT限制了诊断输出脚的最大和最小电流阈值
$I i s = 32000/ R oc T (m A)$
该设备在Is脚提供开路和短路检测，根据开路和短路电流大小，过流电流阈值将在内部进行设置

未完待续。。。。

8、问题总结

8.1、I2T保护是是怎么实现的，

RI2t_SHORT是怎么调节的-------I2t脚接不同电阻，

8.2、OCT保护

Roct_short阻值是怎么调节的------OCT脚接不同电阻

8.3、过温过流被触发，不能进入休眠模式，被重置才行，如何被重置？

通道被重置的有以下两种方式，

对于IN引脚：将IN脚拉低的时间大于tDELAY(LR)(锁存复位延迟时间)，如果保护机制满足再激活条件，通道被重置。如果为不满足tDELAY(LR)，IN被拉高，通道保持关闭状态，定时器tDELAY(LR)被重置
对于DEN引脚：当IN引脚“低”时，通过对DEN引脚施加高脉冲，可以“强制”重置内部锁存器而不等待tDELAY(LR)。应用于DEN引脚的脉冲的持续时间必须大于tDEN(LR)，以确保内部锁存器复位
