8086CPU各引脚功能

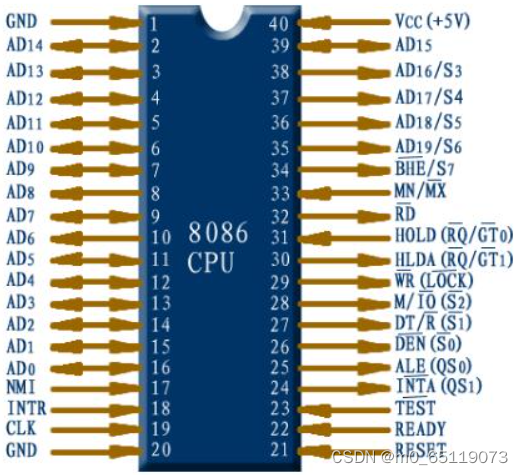

引脚图

8086 CPU 有40个引脚，其功能如下：

1. ALE（Address Latch Enable）：地址锁存使能信号，用于将地址数据锁存到外部设备中。

2. AD0-AD15（Address/Data Bus）：地址/数据总线，用于传送地址和数据。

3. S0，S1（Status Bits）：状态位，用于指示当前处理器的状态。

4. DEN（Data Enable）：数据使能信号，用于控制数据总线的状态。

5. RD（Read）：读信号，用于控制数据的读取。

6. WR（Write）：写信号，用于控制数据的写入。

7. M/IO（Memory/Input Output）：内存/输入输出信号，用于选择当前访问的是内存还是外部设备。

8. INTA（Interrupt Acknowledge）：中断确认信号，用于确认中断请求。

9. INTR（Interrupt Request）：中断请求信号。

10. NMI（Non-Maskable Interrupt）：不可屏蔽中断信号。

11. BHE（High Byte Enable）：高字节使能信号，用于选择当前访问的是低字节还是高字节。

12. TEST（Test）：测试信号，用于测试处理器的状态。

13. RESET（Reset）：复位信号，用于将处理器复位。

14. CLK（Clock）：时钟信号。

15. VSS（Ground）：电源接地引脚。

16. VCC（Power）：电源接口引脚。

   17. A19-A2（Address Bus）：地址总线，用于传送地址。
