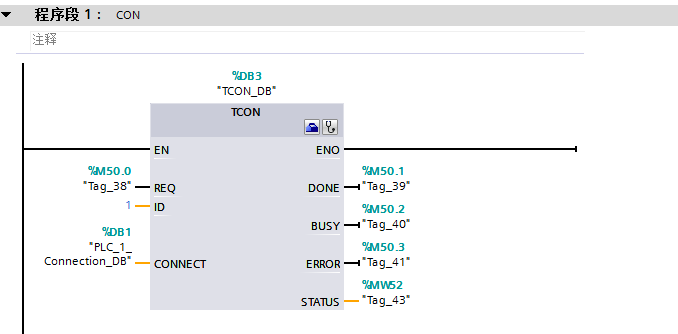

上期主要是说了TCON指令块，说明了每个位的作用，和大概的设置，如下图

本期补充一个关于TCON的内容，就是捕捉状态代码和建立连接成功的DONE标志，用来识别连接，然后在说一下发送指令块TSEND

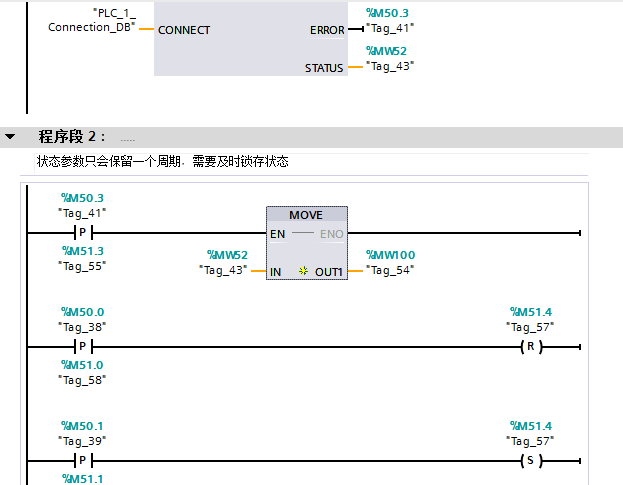

补充：如下图，捕捉状态参数状态，一个是当error错误时，捕获错误代码，一个是当DONE完成时，捕获连接完成的标志

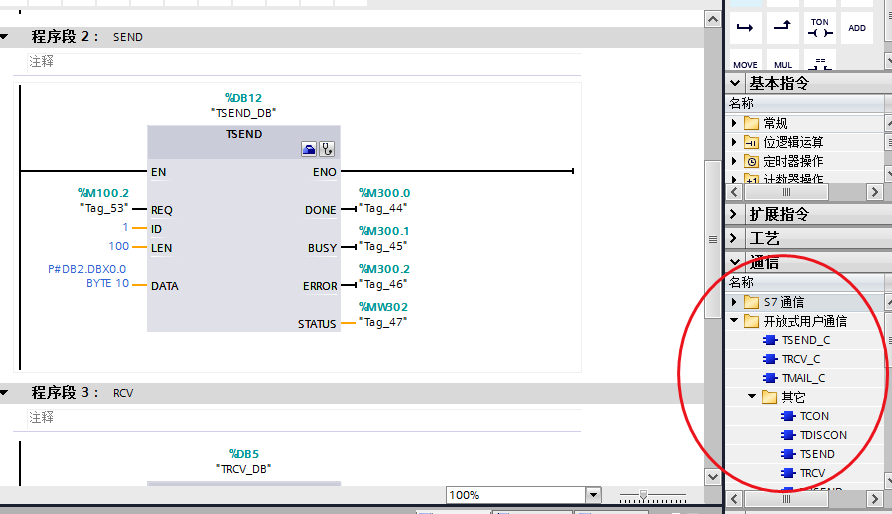

1.0 从右边指令栏--通信--开放式用户通讯--其他，选择TSEND拖动到程序2中，如下图

REQ：指的是上升沿触发建立连接，如果是客户端的话可以一直未1ID：是指向已分配连接的指向

LEN：需要发送的数据长度，如果这个值设为0就会发送DATA指定的所有数据，如果LEN的值大于DATA定义的待发送数据的长度，则指令参数STATUS会输出错误代码8088，当数据块是优化地址的结构化变量时，LEN=0，可传送最大字节数65534

DATA&
