西门子SMART-PLC自定义库
1.0 先建立一个子程序，最好是用新项目做自定义库，因为自定义库只能用于新项目或者其他项目，不能用于当前打开项目

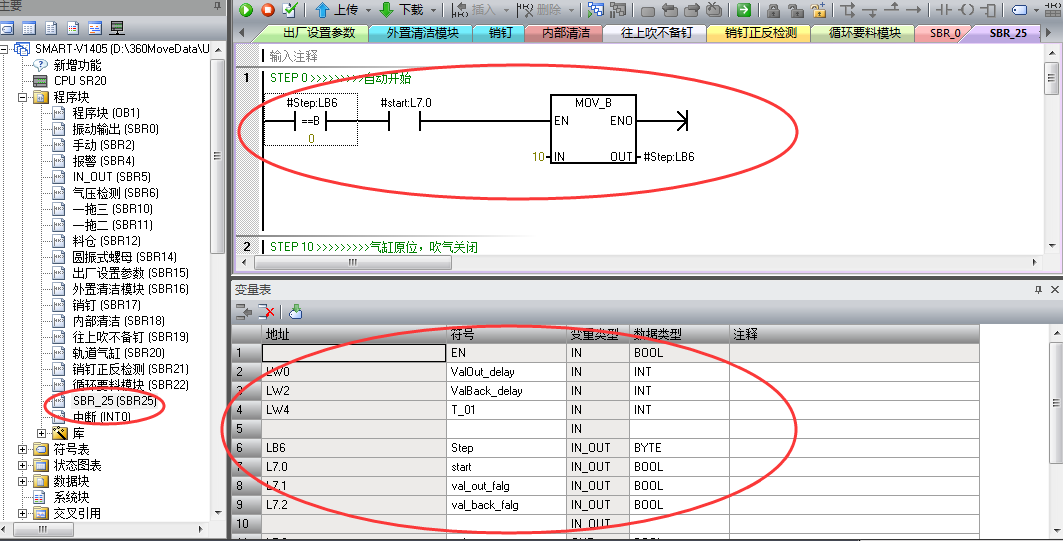

2.0 建立子程序后，可以看到有一个变量表，有IN/OUT/INOUT/TEMP这几种类型，IN输入：包括输入信号，还有程序中会使用到的参数，过程步序变量等，不带背景数据块，OUT的话就是配置输出了，INOUT：就是一些需要内外部都用到的变量，TEMP：设置一些中间变量

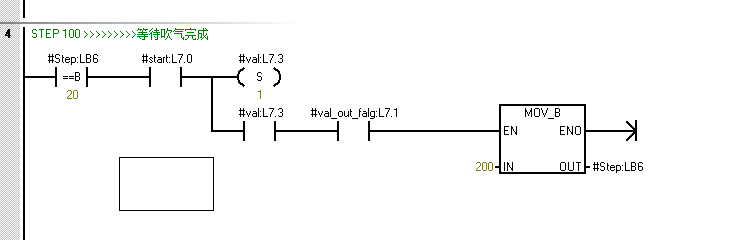

注解：SMART不像博途不带背景数据块，没有子程序专有的定时器，定时器都是固定的Tx-Tx多少，所有定时器只能在外面用，不然失去了定义库的出发点复用，如果只是计时2可以用SM0.5系统时钟来计数，从而算出时间，如果是其他的自定义延时啥的，程序不是太复杂的话，可以试试用标志位来代替，如下图，val置位后，本来后面是延时后到下一步，这里用标志位val_out_falg代替，
外部的设置如下，参数配置输入标志位，外部当val输出后延时置位标志位val_out_falg，这个标志位会返回到自定义库中执行
