博主在对壳体建立数模之后,还要在壳体上做一个盖子。所以,这里博主将在壳体上做盖子的方法也分享给大家。

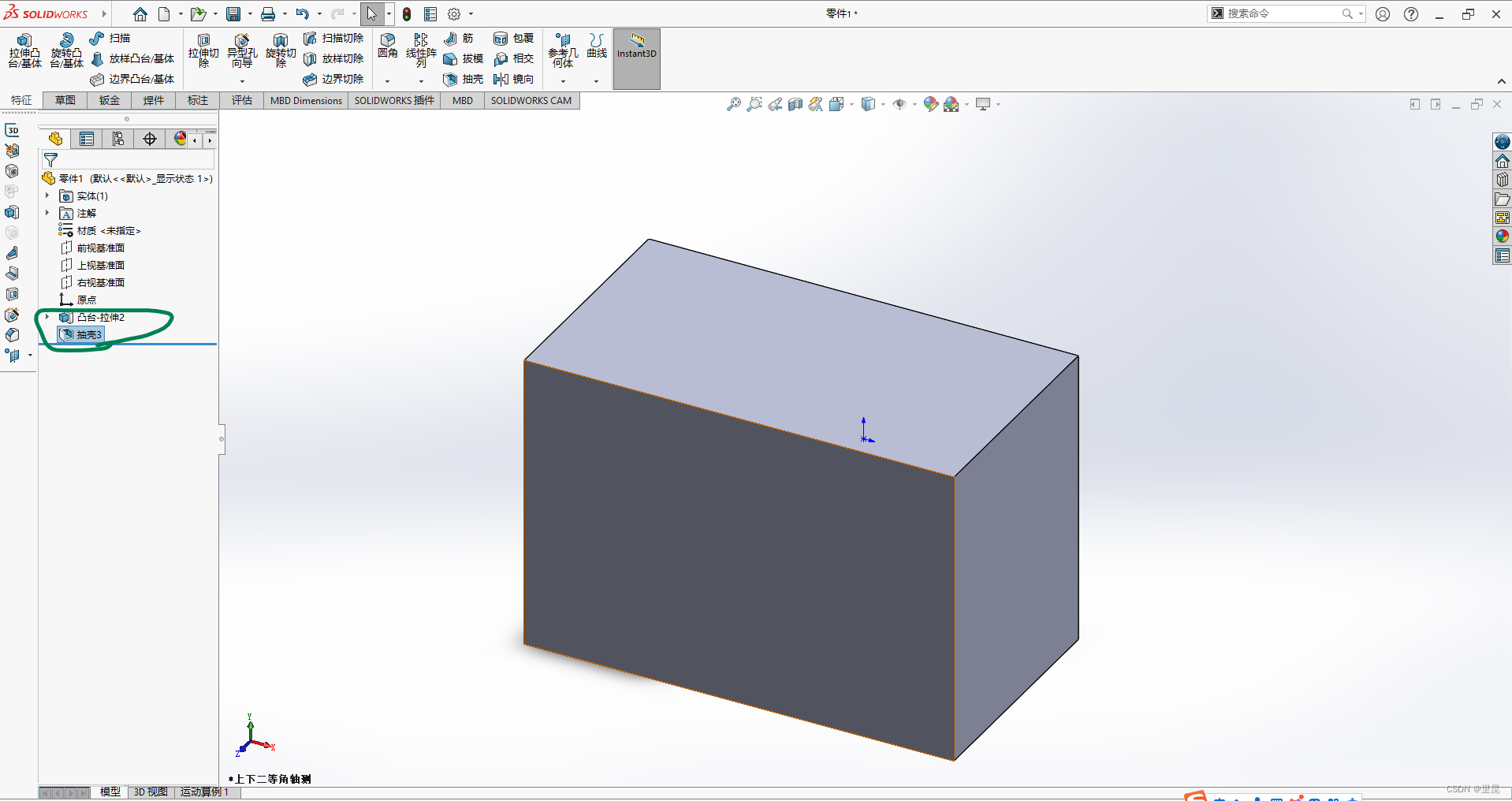

1、首先要有一个密封的壳体,如下图。制作密封壳体的方法可以参考上一期博文。

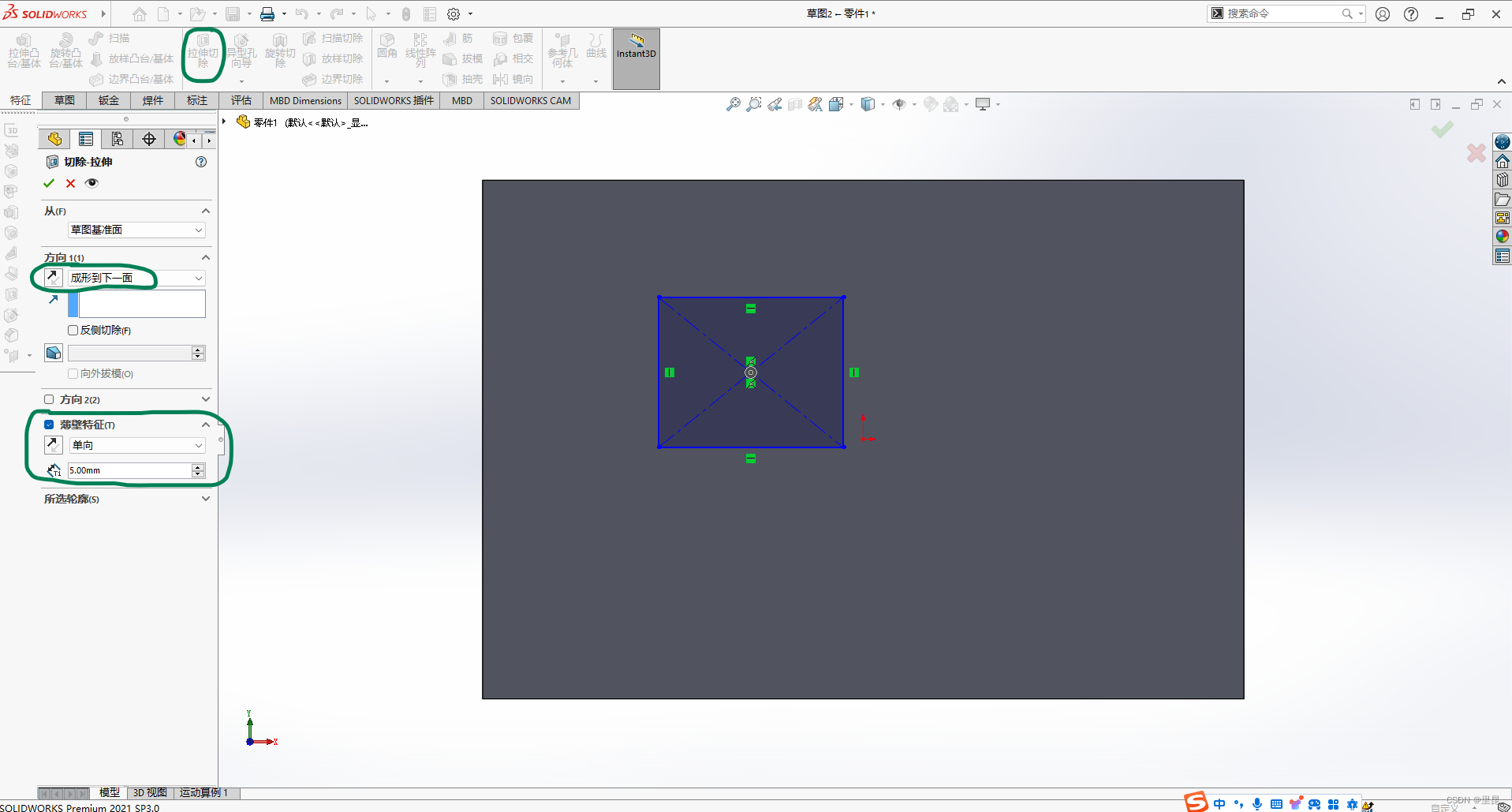

2、选择其中一个欲做盖的面,在这个面上再建立一个草图,然后在新草图上画出盖子的外形,比如方形的盖子。然后选择“拉伸切除”,为了不切除联通则选择“成形到下一面”,然后定义薄壁特征,也就是盖子和壳体之间的距离,比如下图中的5mm。

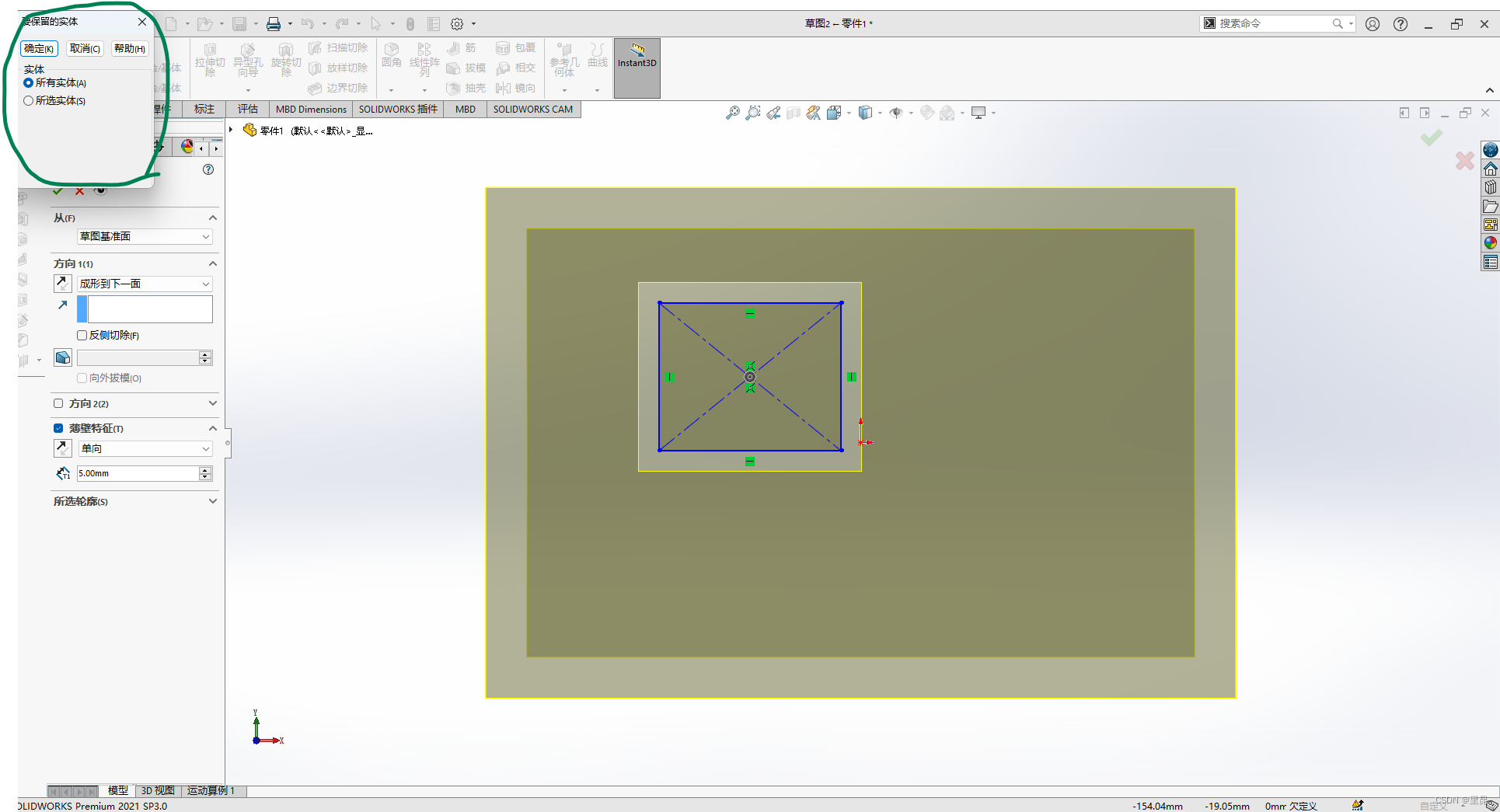

3、然后选择要保留的实体。
4、最后就形成了一个带盖的壳体。
