【P10】兼容单端与平衡输入切换的接线方法

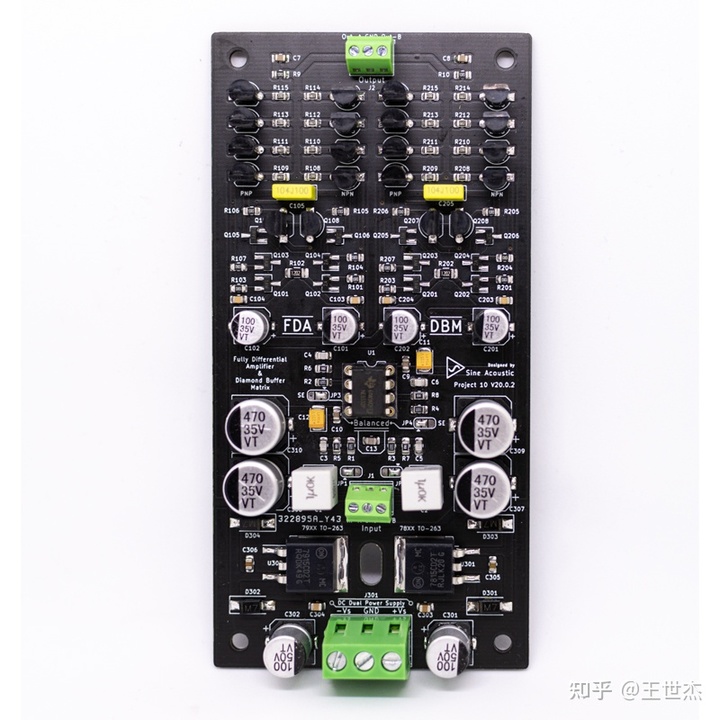

【P10】是一个平衡放大器模块，它可以兼容平衡与单端输入，以平衡方式输出，很多人都想要这个模块的电路原理图，但是这个我不得不有所保留，因为它的性能实在太出色，并且在这个项目上，我花费的精力和成本也是相当高的，保留一点神秘感吧。

作为平衡的单声道模块

其实其它关于平衡的项目也解释了这个电路的基本运作方式，如果你可以仔细看一看，不难猜到【P10】的电路设计。这篇文章不会讲模块本身的电路，只是介绍一下输入如何接线以兼容平衡与单端输入，实现单开关输入切换，并且获得最佳底噪（干扰）抑制。

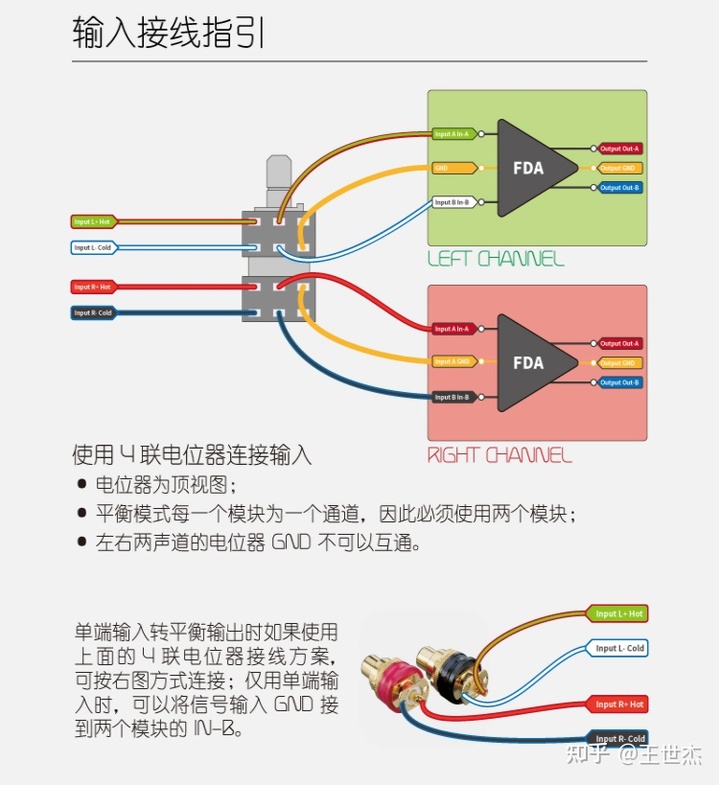

上图是旧的接线方法，虽然可以兼容单端与平衡的输入，但是在单端输入时，由于信号地经过了电位器，造成接地阻抗过大，使的抗干扰能力下降。
