差分输入和单端输入

在FPGA开发过程中，使用各类芯片时，经常遇到差分输入和单端输入。

以ADC为例：

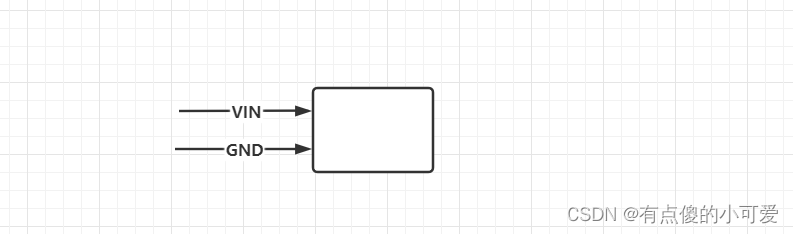

1、单端输入：

一端输入，一端接地。ADC采样值 = VIN - GND = VIN - 0。

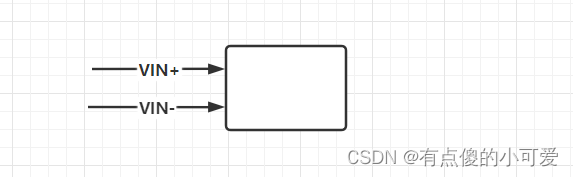

 2、差分输入：

两端都输入，二者互为反相信号。ADC采样值 = (VIN+) -  (VIN-)。两个线通常布在一起，当其中一方受干扰时，另一方也受到同样的干扰。这样，在采样时能够相互抵消，从而减小干扰，增强抗干扰能力。

 总结：差分，是一个非常巧妙的方法，无论是在学习中、工作中还是生活中，差分的思维方法，都能帮助到我们。
