利用Rational Rose进行C++代码分析和生成类图

参考了以下博文：
https://blog.csdn.net/zyyoung/article/details/1670803
https://www.cnblogs.com/ssjie/p/4954034.html
本文主要是记录一下使用Rational Rose的逆向工程功能，从现有的C++代码生成UML类图的步骤。方便自己看代码时迅速理清各个类之间的关系。
**

• 逆向工程：

**

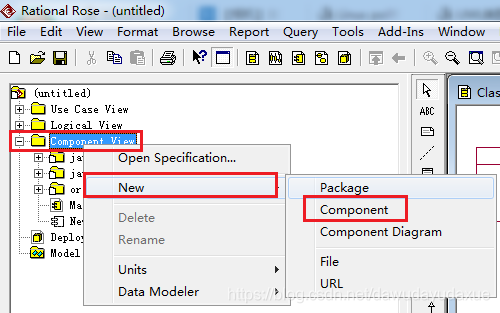

1）在构件视图（Component View）中创建并命名新的构件(Component)，如：NewCplusplusComponent,如下图；

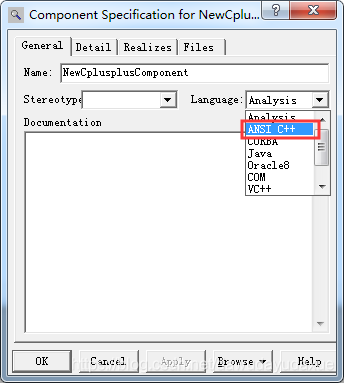

2).双击新的构件（NewCplusplusComponent）打开Component Specification窗口，将构件的实现语言改为ANSI C++，如图：

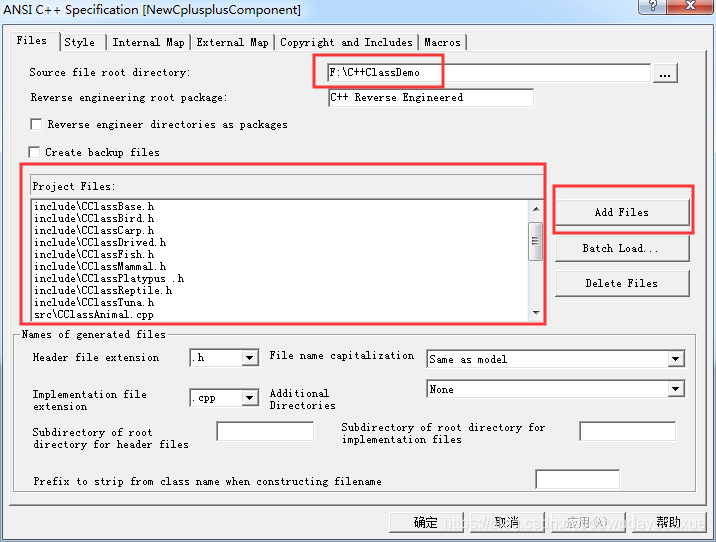

3).右单击新构件（NewCplusplusComponent），选择快捷菜单中的ANSI； C++>Open ANSI C++ Specification…，打开构件ANSI C++ Specification窗口，在构件规范窗口的Files标签中添加源文件，如图：

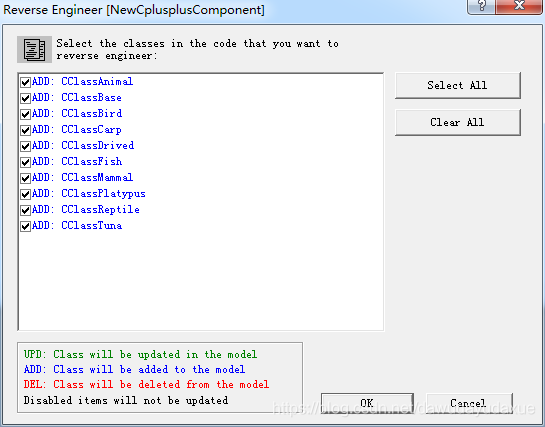

4).右单击构件NewCplusplusComponent，选择Tools>ANSI C++>Reverse engineer…，打开“选择要添加到模型中的类 ”的窗口，选择要添加到模型中的类，单击Ok按钮，开始逆向工程，如图：

**

• 构建视图----->模型图

**

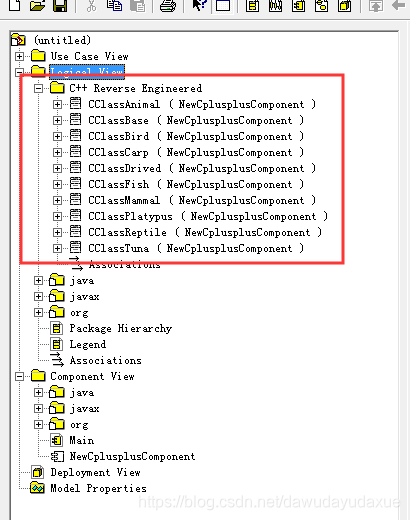

逆向转换完成后，将在Rose主界面的Logical View下显示逆向转化后的代码，如图：

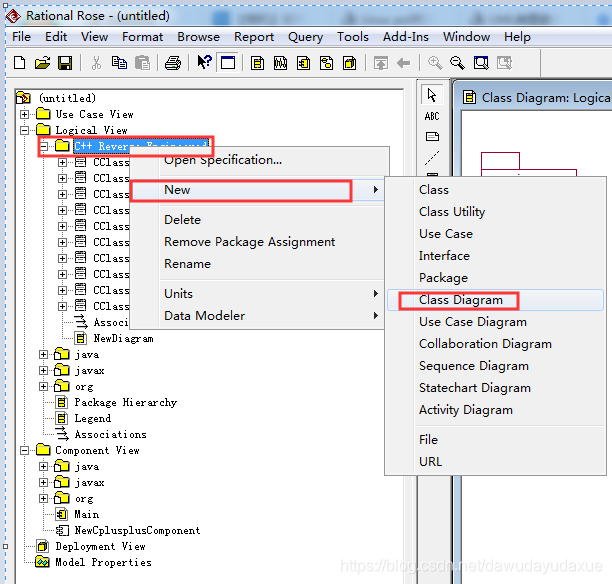

新建一个Class Diagram，并命名CplusplusClassDiagram。

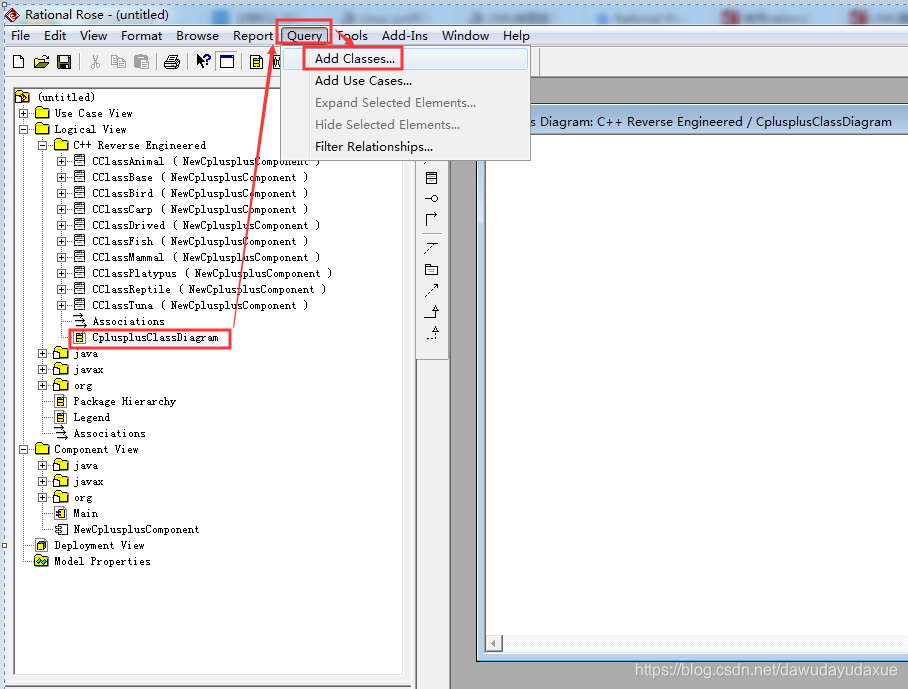

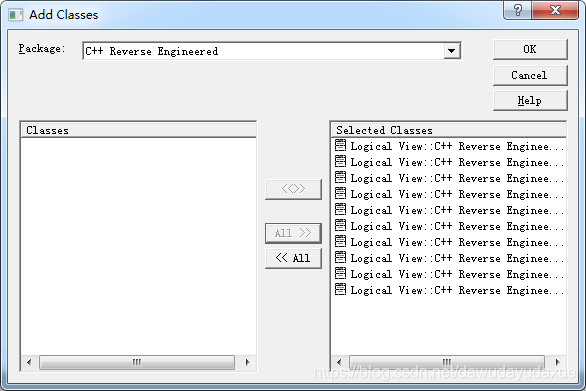

双击此 双击此Diagram打开，选择Query->Add Classes。打开，选择Query->Add Classes，如图：

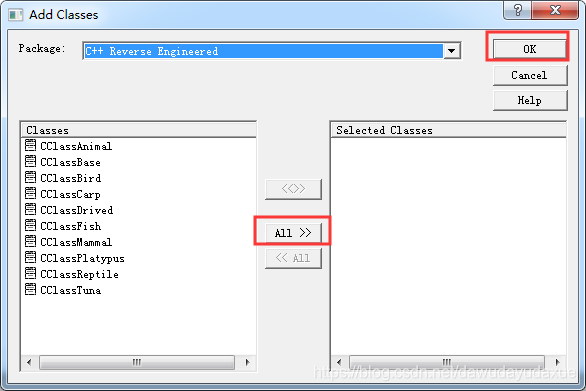

添加所需要的那类，点击OK，如图是可选择的类：
可添加的类如下：

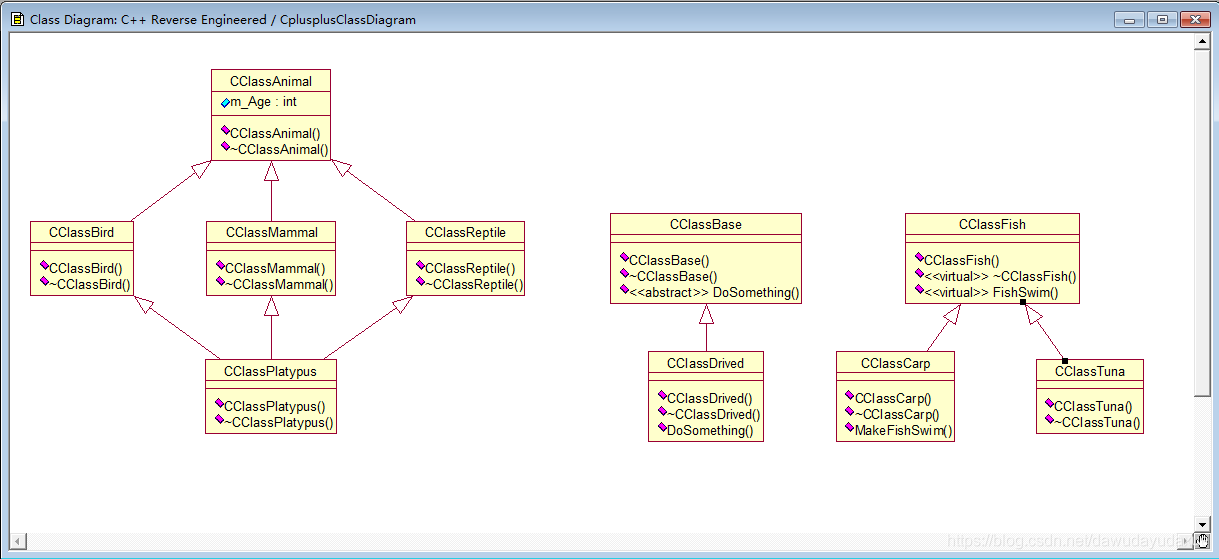

最终生成的类图如下：

如果一个系统中所涉及的数据元素非常多，导致视图很拥挤，排版也非常困难。Rational Rose提供的自动排版功能可以很方便地帮助用户解决这个问题。

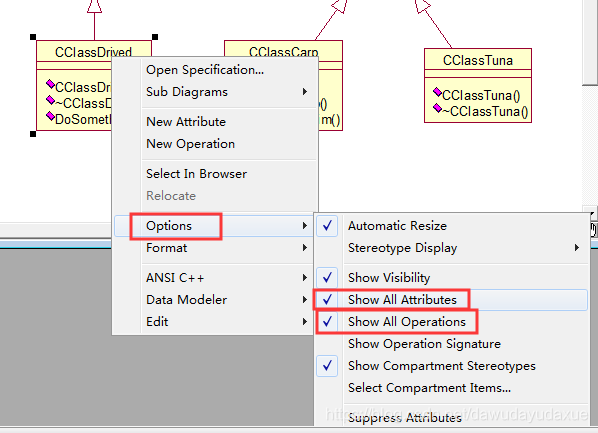

选择Format->Layout Diagram，系统会将图中的所有元素用最优方式重新排列，给用户一个清晰的视图。如果一个类中的成员数据和函数太多，可以右键单击该类，选择隐藏属性或方法，如图：
