本文介绍了噪声系数的概念，它是衡量系统信噪比降低的程度，以及它与等效噪声温度的关系。特别关注于级联系统中的噪声系数计算，对于无线接收机性能评估至关重要。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、噪声系数的定义

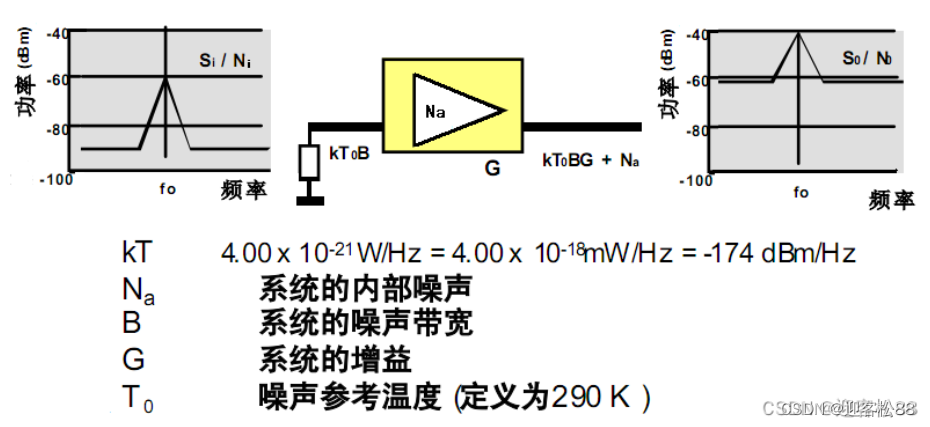

在定义噪声系数之前，先看一个放大器输入输出端信噪比（信号功率与噪声功率之比，写作SNR）对比图：
在这里插入图片描述从上图可用看出，从输入端到输出端，信号和噪声功率都得到了放大，放大器增益为 20dB。噪声功率还附加了额外的系统内部噪声 $N_{a}$ ，使得输出端噪声功率额外提高，信噪比下降。
为衡量系统输入输出信噪比恶化的程度，引入噪声系数， IEEE 的标准定义为：噪声系数 F 是全部的输出噪声功率 $N_{a}+kT_{O}BG$ 和输出噪声的一部分功率 $kT_{O}BG$ 之比，这部分功率 $kT_{O}BG$ 是由于输入噪声 $kT_{O}B$ 引起的。这里 $T_{O}$ 取自然界常温 290K（17℃）。在理想情况下，附加噪声为 0，故F =1或 NF=0dB （其中 NF=10lgF ）

噪声系数 F 有如下关系式：
在这里插入图片描述

二、噪声系数和等效噪声温度的关系
输入噪声 $N_{i}$ 和输入信号 $S_{i}$ 被输入到一个有噪声的二端口网络，网络的增益为G ，带宽为 B ，等效噪声温度为 $T_{e}$ 。输入噪声功率 $N_{i}=kT_{O}B$ ，输出信号功率 $S_{o}=GS_{i}$ ，输出噪声功率为被放大的输入噪声功率和网络内部噪声功率之和， $N_{o}=kBG(T_{O}+T_{e}）$ 。
