第十一章（2b法或支路法）

介绍：

        2b法和支路法是求解电路最基础的方法（必须掌握）

目录

一.2b法定义

二.2b方程的列写

三.支路法定义

举例：

例题：

（1）

（2）

（3）综合题​编辑

 （4）较难题

（5）

---

一.2b法定义

        以b个支路电压和b个支路电流为未知变量列写并求解方程的方法称为2b法。

        求解n个节点，b条支路的电路，共有2b个未知量

二.2b方程的列写

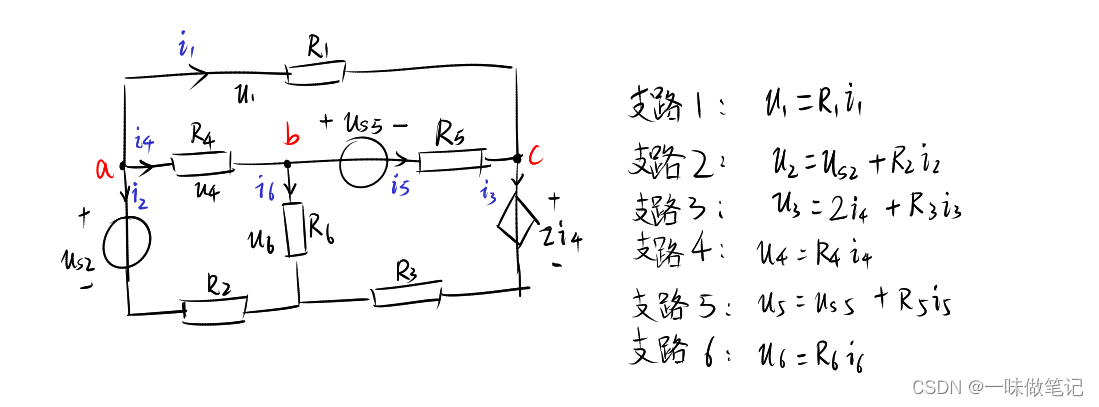

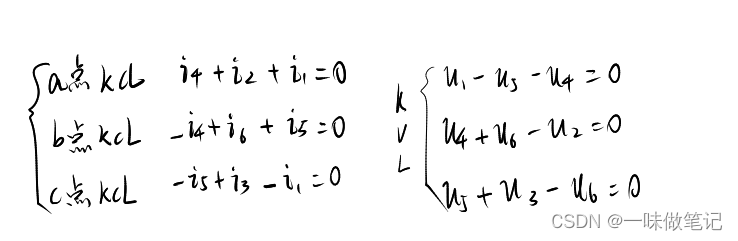

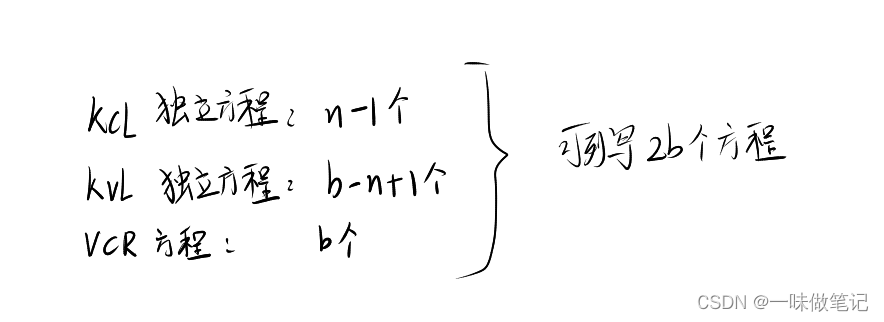

（1）在a、b、c点列出（n-1）=3个独立方程KCL方程；选网孔列写出（b-n+1）=3 个独立KVL方程。（不理解什么是n什么是b点这里）

（2）根据元件的伏安关系，每条支路又可列写出b=6个支路电压和电流关系方程。

（3）解上述的一共12个方程，2b=12，求12个变量，即可求出各个支路的电压和电流

三.支路法定义

        以支路电流（或电压）为未知变量列出方程，求解支路电流（或电压），称为支路电流（或电压）法。简称 支路法。

        求解思路：

        （1）选定某个支路电流的参考方向；

        （2）对（n-1）个独立节点，列出独立KCL方程；

          (3)选定（b-n+1）个独立回路（基本回路或网孔），指定回路绕行方向，根据KVL和OL列出回路电压方程。列写过程中将支路电压用支路电流来表示。（OL是欧姆定理）

        （4）联立方程求解

举例：

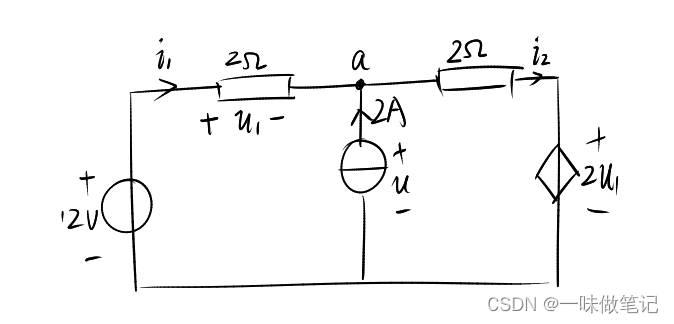

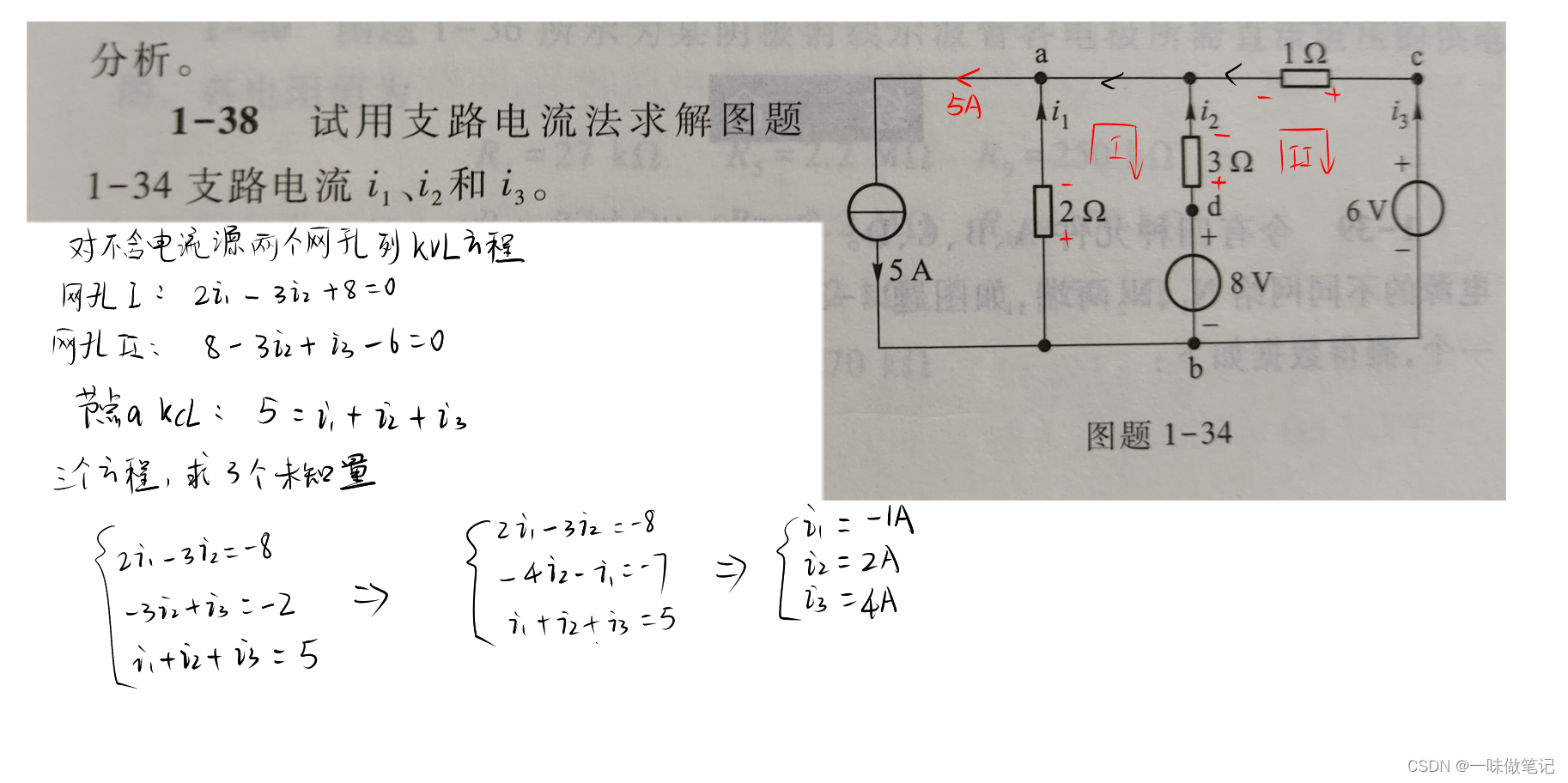

        用支路法求解下图电路中各支路电流及电阻吸收功率。



例题：

（1）

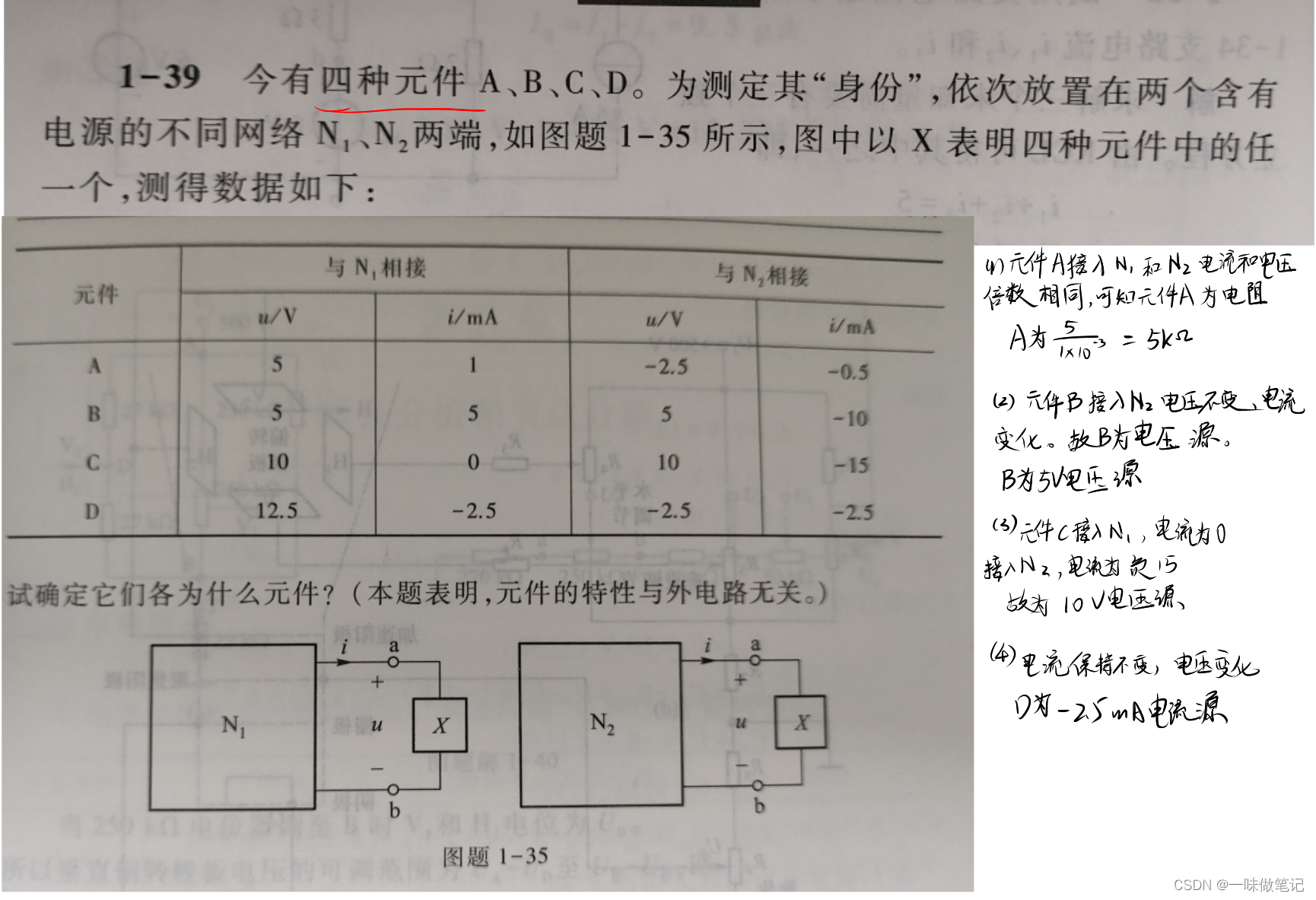

（2）

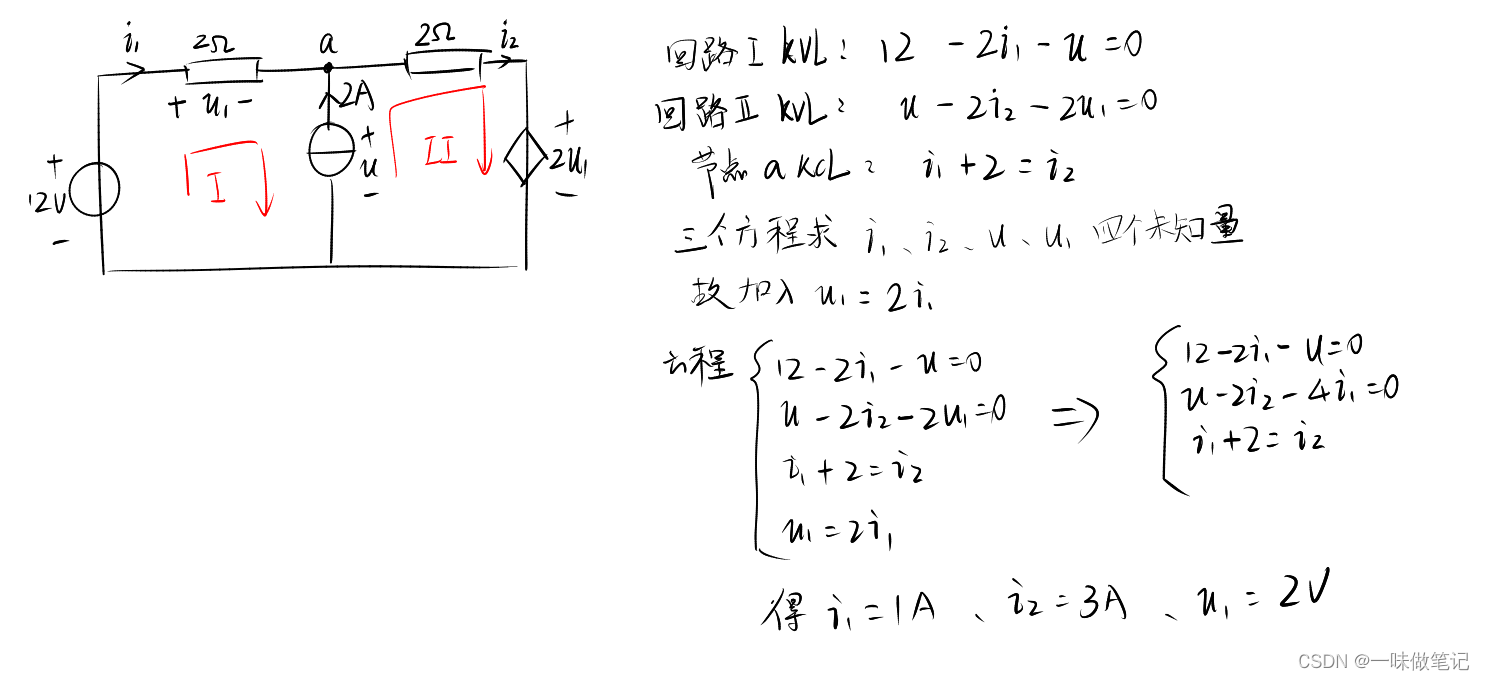

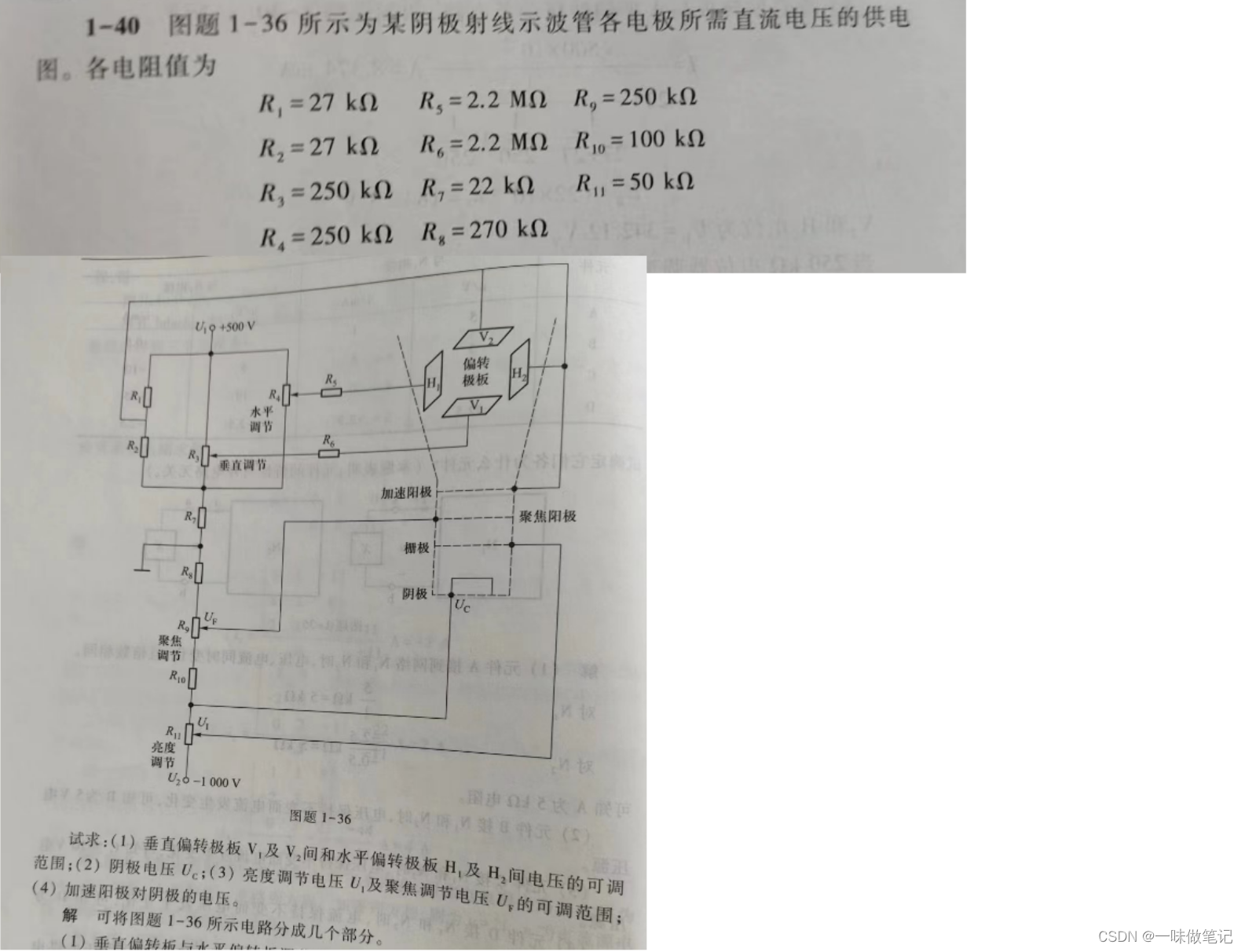

（3）综合题

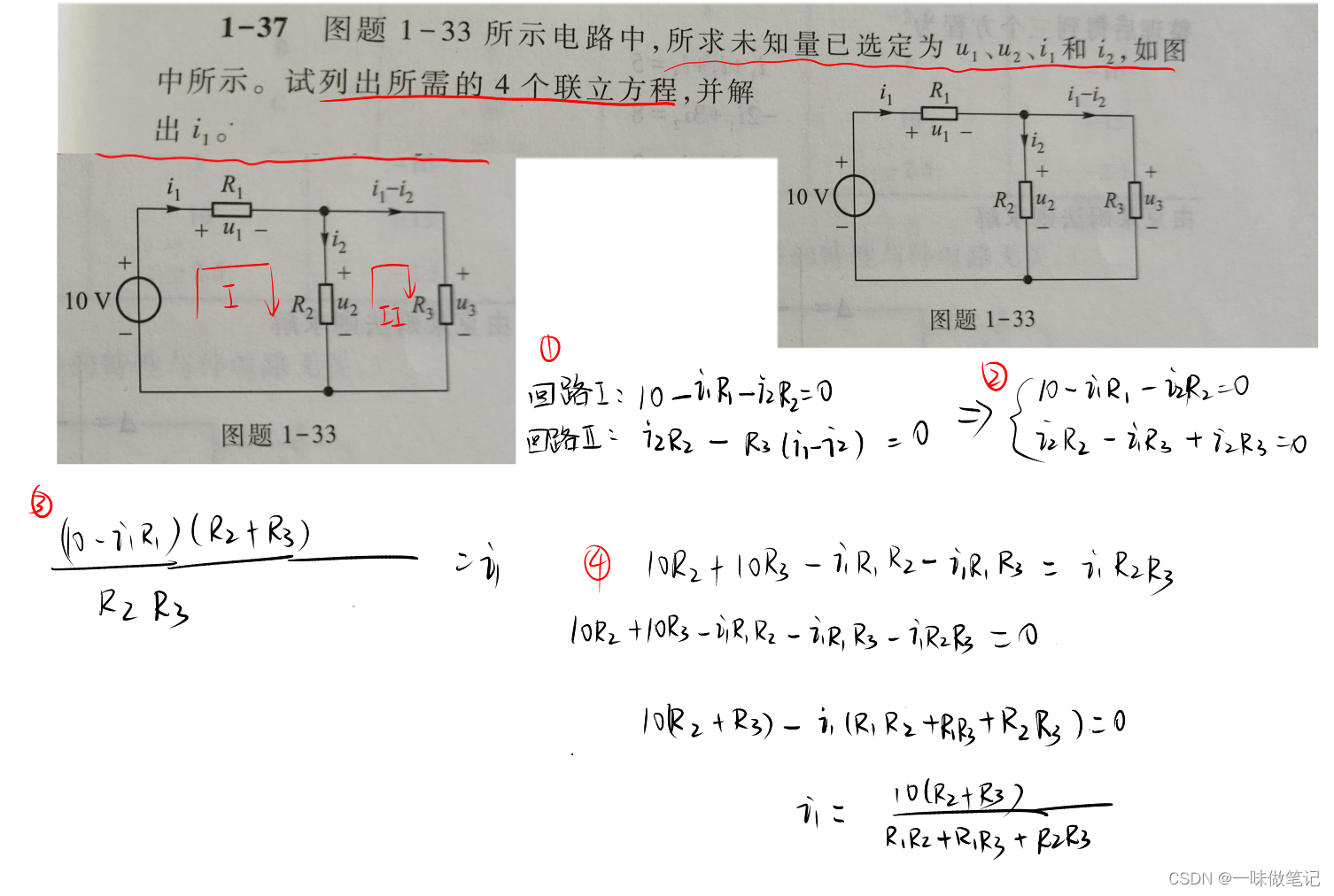

 （4）较难题

（这题有点绕）暂时先更新到这里

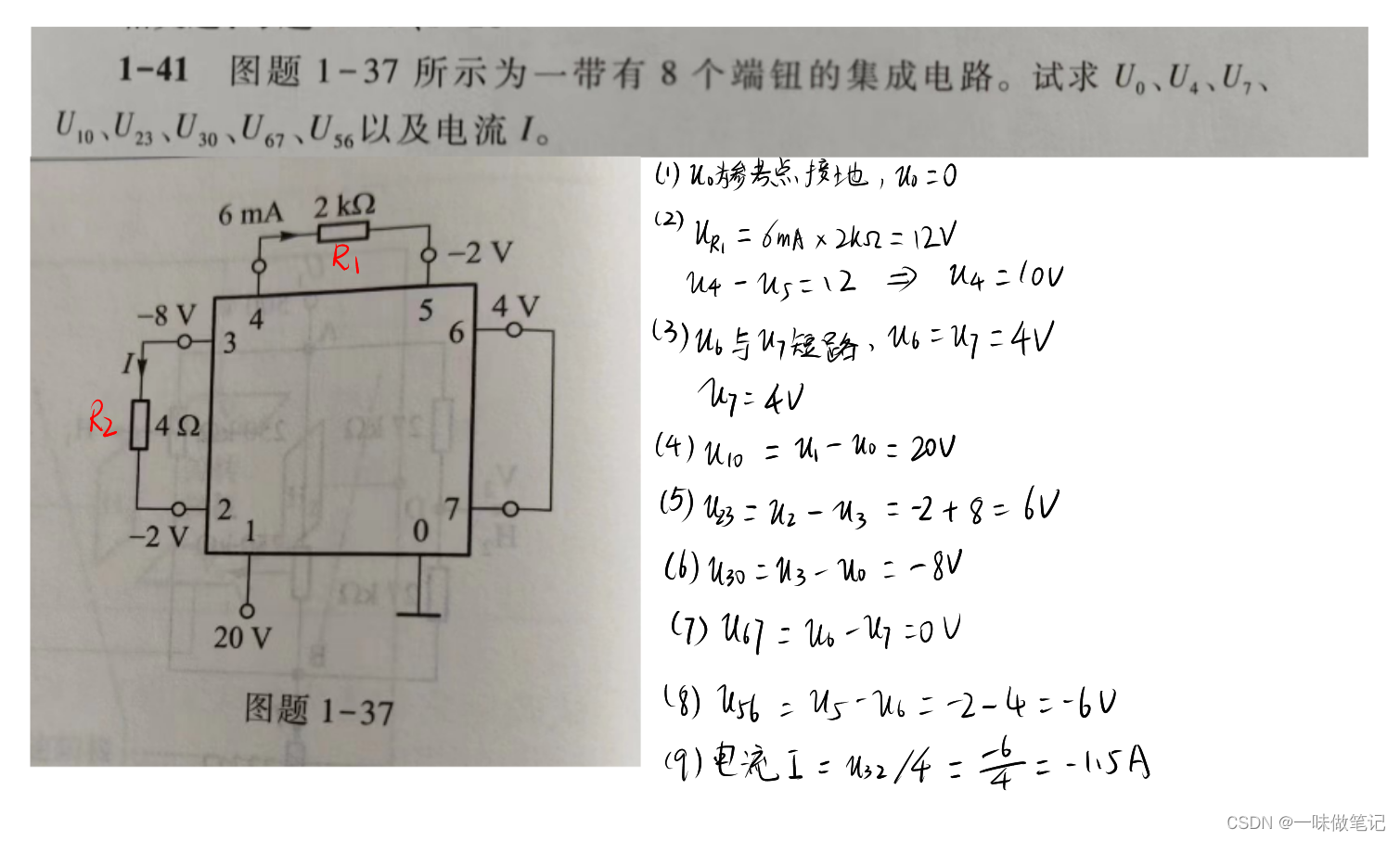

（5）
