Material Design学习之 CheckBox（详细分析，富有表现力）

最新推荐文章于 2024-08-08 19:00:48 发布

王亟亟

最新推荐文章于 2024-08-08 19:00:48 发布

阅读量8.8k

点赞数 5

分类专栏： Android第三方库 Material Design控件实例文章标签： checkbox 设计控件 android

本文链接：https://blog.csdn.net/ddwhan0123/article/details/50578348

版权

本文详细介绍了Material Design中的CheckBox控件，包括其设计原则、颜色要求和两种主题。文章通过代码分析了CheckBox的实现过程，包括尺寸初始化、背景色设置、文字内容处理以及手势操作响应。同时，提供了源码地址供读者参考学习。

摘要由CSDN通过智能技术生成

转载请注明出处：王亟亟的大牛之路

这些天一直在讲Material Design控件的内容，今天继续，说说CheckBox（妈蛋，好冷），上一篇的传送门：http://blog.csdn.net/ddwhan0123/article/details/50560638

老规矩，两部分，第一部分理论知识，第二部分代码

选择控制器

选择控制器允许用户选择选项。有三种类型：复选框、单选框以及开/关切换。选择控制器使用主题同样的颜色。（待会的代码主要讲的是单选按钮）

复选框

单选按钮

切换开关

官方对呈现的样式，颜色，透明度等都有严格的要求和定义，如下：

分为2个主题，1为白色主题，2为黑色主题

白色

开: Swatch 500, 透明度 100%

关: #000000, 透明度 54%

失效: #000000, 透明度 26%

黑色

开: Swatch 500, 透明度 100%

关: #FFFFFF, 透明度 70%

失效: #FFFFFF, 透明度 30%

这里补充下，你所有的点击操作都希望带有一定的外部反应（也就是之前一直有的，手指触控反馈，就是那个圈圈）

像这样：

这里写图片描述

这一部分的理论知识没有之前那么多，因为之前的一系列理论知识都是统一的，每个控件都有大体的设计方向，只是实现不同而已，我们来看下实现效果：

这里写图片描述

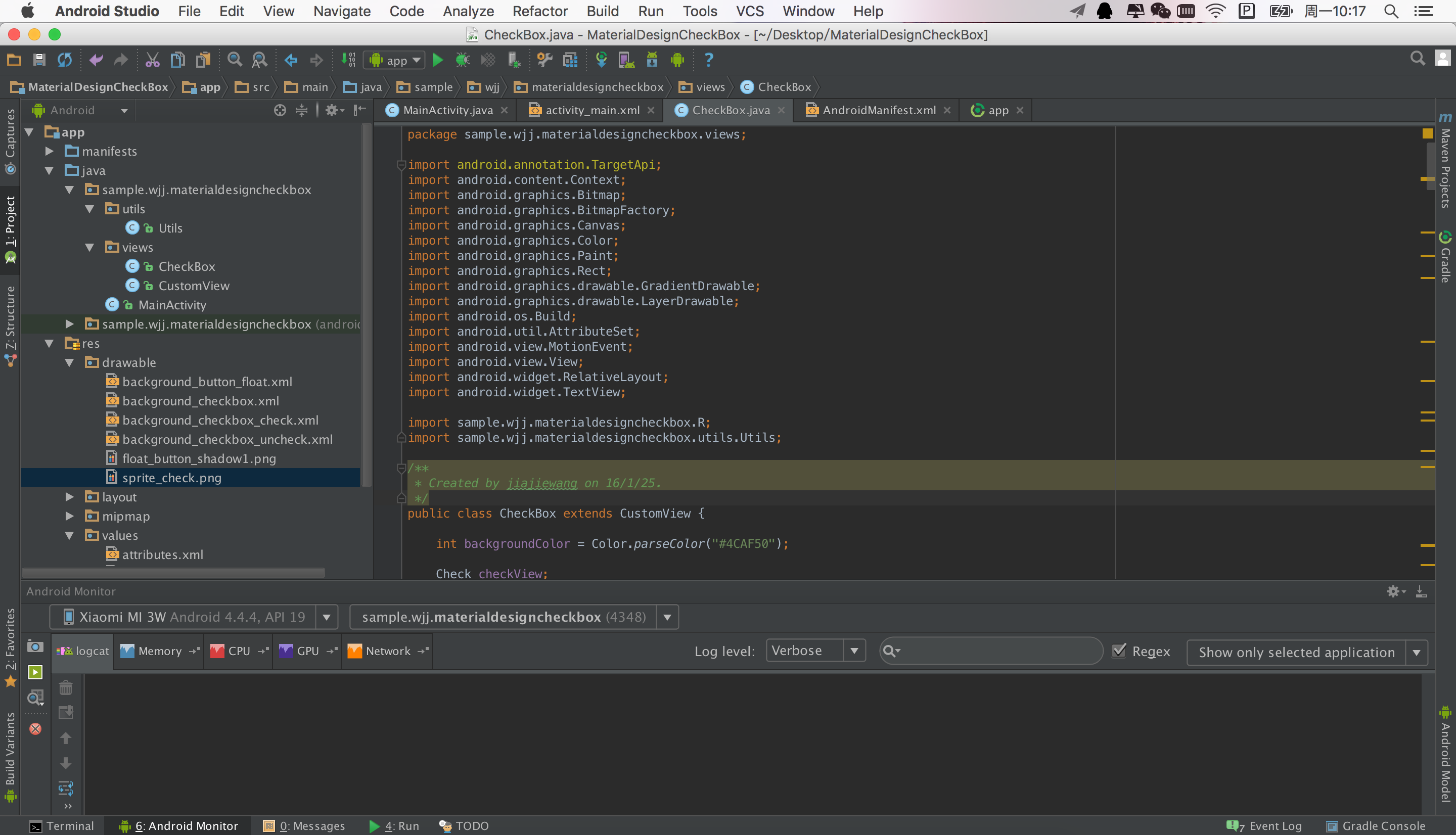

包结构：

这里写图片描述

部分功能寄存于我们之前的CustomView这个类，不理解的可以翻开之前的解释看下，很详细。

主要实现类就是CheckBox这个类，我们来读代码！！

public class CheckBox extends CustomView

26行，继承于我们之前的CustomView，是个RelativeLayout。

int backgroundColor = Color.parseColor("#4CAF50");

    Check checkView;

    boolean press = false;
    boolean check = false;

    OnCheckListener onCheckListener;

    public CheckBox(Context context, AttributeSet attrs) {
        super(context, attrs);
        setAttributes(attrs);
    }

28-40行，声明一些变量包括背景色，以及构造函数初始化View

   // Set atributtes of XML to View
    @TargetApi(Build.VERSION_CODES.JELLY_BEAN_MR1)
    protected void setAttributes(AttributeSet attrs) {

        setBackgroundResource(R.drawable.background_checkbox);

        // Set size of view
        setMinimumHeight(Utils.dpToPx(48, getResources()));
        setMinimumWidth(Utils.dpToPx(48, getResources()));

        // Set background Color
        // Color by resource
        int bacgroundColor = attrs.getAttributeResourceValue(ANDROIDXML,
                "background", -1);
        if (bacgroundColor != -1) {
            setBackgroundColor(getResources().getColor(bacgroundColor));
        } else {
            // Color by hexadecimal
            // Color by hexadecimal
            int background = attrs.getAttributeIntValue(ANDROIDXML, "background", -1)
