00. 目录

01. RK3399概述

主控芯片是Rockchip RK3399，big.LITTLE大小核架构，双Cortex-A72大核(up to 2.0GHz) + 四Cortex-A53小核结构(up to 1.5GHz)；Cortex-A72处理器是Armv8-A架构下的一款高性能、低功耗的处理器。

主要特性

Dual-core Cortex-A72 up to 1.8GHz
Quad-core Cortex-A53 up to 1.4GHz
NPU up to 3.0TOPS
Mali-T860MP4 GPU
Dual-channel DDR3/DDR3L/LPDDR3/LPDDR4
4K UHD H265/H264/VP9
HDR10/HLG
H264 encoder
Dual MIPI CSI and ISP
USB Type-C

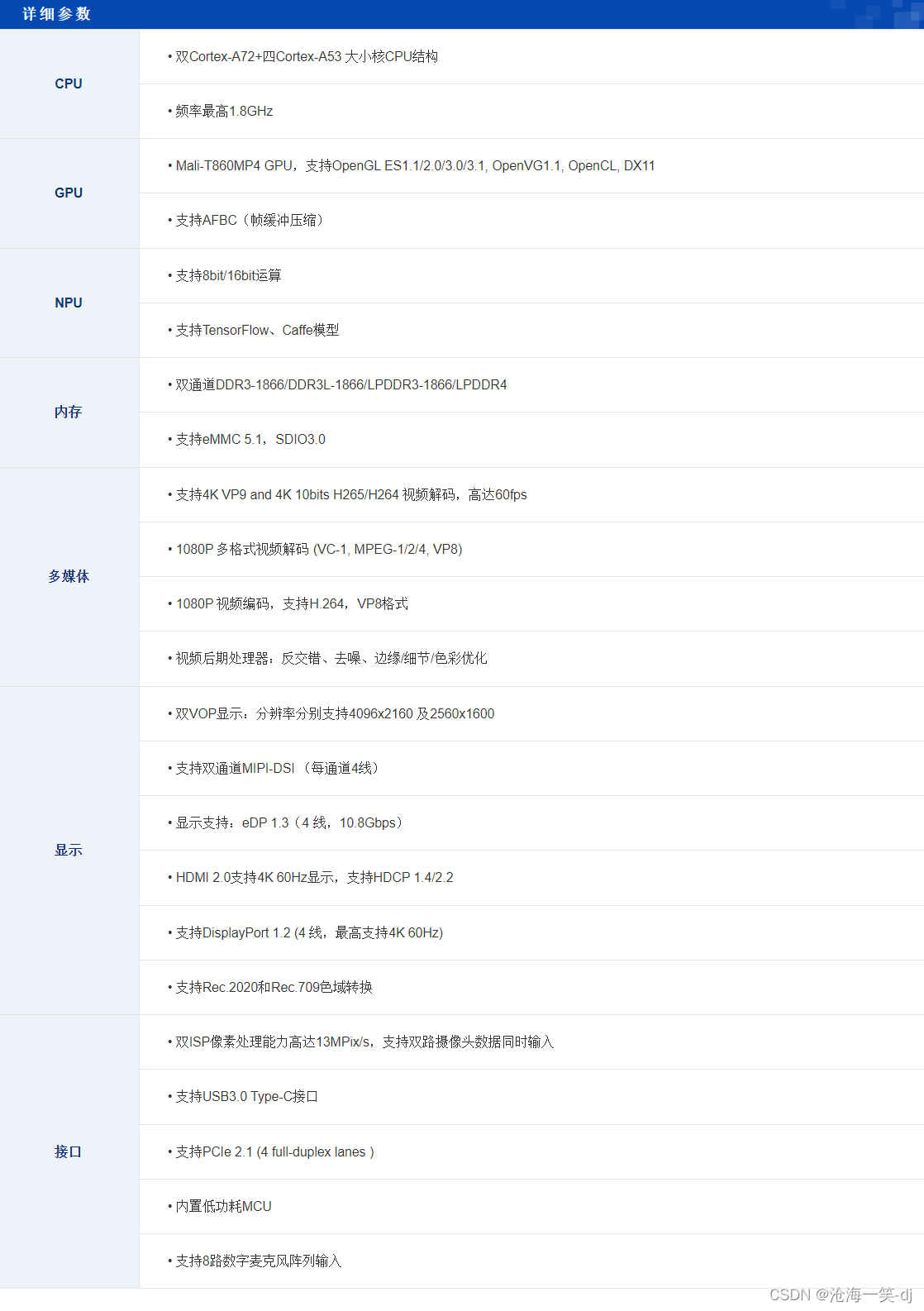

详细参数

在这里插入图片描述

02. SOC启动流程

2.1 BootROM介绍

一般来说，SoC厂家都会做一个ROM在SoC的内部，这个ROM很小，里面固化了上电启动的代码（一经固化，永不能改，是芯片做的时候，做进去的）；这部分代码呢，我们管它叫做BootROM，也叫作一级启动程序。

2.2 初始化硬件

芯片上电后先接管系统的是SoC厂家的BootROM，它主要初始化系统，CPU 的配置，关闭看门狗，初始化时钟，初始化一些外设（比如 USB Controller、MMC Controller，Nand Controller 等）；

2.3 加载程序到SRAM

当我们拿到一款新的SoC时，都会进行电路原理图设计，我们一般会在芯片外挂一些存储设备（eMMC、Nand、Nor、SDCard等）和内存（SDRAM、DDR等）电路图绘制好了。我们接着会绘制电路板，制作出板子。

有了板子还不行，我们还得往里面烧写程序。这个烧写程序，其实就是将可执行的二进制文件写到外部的存储设备上（eMMC、Nand、SD等）。系统上电启动的时候，会将他们读到内存中执行。

前面我们说了，上电后先接管系统的是SoC厂家的BootROM，其它可执行的程序（u-boot、Kernel）都放（烧写）到了外部存储器是先去执行上；那么BootROM的代码除了去初始化硬件环境以外，还需要去外部存储器上面，将接下来可执行的程序读到内存来执行。

既然是读到内存执行，那么这个内存可以不可以是我们板载的 DDR呢？理论上是可以的，但是，SoC 厂家设计的DDR控制器呢，一般会支持很多种类型的DDR设备，并且会提供兼容性列表，SoC厂家怎么可能知道用户PCB上到底用了哪种内存呢？所以，直接把外部可执行程序读到DDR显然是不太友好的，一般来说呢，SoC都会做一个内部的小容量的SRAM ，BootROM将外部的可执行程序从外部存储器中读出来，放到SRAM去执行；

好了，现在我们引出了SRAM，引出了BootROM；那么 BootROM从具体哪个存储器读出二进制文件呢？SoC 厂家一般会支持多种启动方式，比如从eMMC 读取，从SDCard读取，从Nand Flash 读取等等；上电的时候，需要告诉它，它需要从什么样的外设来读取后面的启动二进制文件；

一般的设计思路是，做一组 Bootstrap Pin，上电的时候呢？BootROM去采集这几个IO的电平，来确认要从什么样的外部存储器来加载后续的可执行文件；比如呢，2 个 IO，2’b00 表示从Nand 启动，2’b01表示从eMMC 启动，2’b10 表示从SDCard 启动等等；

当 BootROM读到这些值后，就会去初始化对应的外设，然后来读取后面要执行的代码；这些 IO一般来说，会做成板载的拨码开关，用于调整芯片的启动方式；

这里，读取烧写的二进制的时候呢，需要注意一些细节，比如SoC 厂家告诉你，你需要先把SDCard初始化称为某种文件系统，然后把东西放进去才有效，之类的；因为文件系统是组织文件的方式，并不是裸分区；你按照A文件系统的方式放进去，然后 SoC 的 BootROM也按照 A 文件系统的方式读出来，才能够达成一致；

如果你对Mini2440这款开发板足够了解的话，你应该知道其采用的SoC型号为s3c2440，其内部有一个4kb的SRAM。其有两种启动方式：

采用Nor Flash启动，0x00000000就是2MB Nor Flash实际的起始地址，由于uboot程序一般只有几百kb，可以全部烧录到Nor Flash中，因此uboot程序完全可以在Nor Flash中运行，没有拷贝到SDRAM中运行的必要；
采用Nand Flash启动，片内4KB的SRAM被映射到了0x00000000，s3c2440的BootROM会自动把Nand Flash中的前4kb代码数据搬到内部SRAM中运行，那么问题来了，假设4KB代码运行到最后，我想继续运行Nand Flash剩余的代码怎么办？为了解决这个问题，uboot引入了SPL，全称Secondary Program Loader。

注意：无论是Nor Flash还是Nand Flash都是外挂在s3c2440上的的存储设备。

03. SPL介绍

前面说了，芯片上电后BootROM会根据 Bootstrap Pin 去确定从某个存储器来读可执行的二进制文件到SRAM并执行；理论上来说，这个二进制文件就可以是我们的u-boot.bin文件了；也就是 BootROM 直接加载u-boot.bin；

理论上是这样的，但是这里有一个问题，就是SRAM很贵，一般来说，SoC的片上 SRAM 都不会太大，一般4KB、8KB、16KB…256KB不等；但是呢，u-boot 编译出来却很大，好几百KB，放不下，就像我上面说的s3c2440的例子那样。

放不下怎么办？有两种办法：

假设片内SRAM为4KB，uboot的前4KB程序实现uboot的重定位，即将uboot拷贝到SDRAM中运行；
做一个小一点的boot程序，先让BootROM加载这个小的程序，后面再由这个小boot去加载uboot；

3.1 方案一

比如，我们的uboot有400KB，SRAM有4KB，外部SDRAM有64MB：如果使用第一种方案的话，uboot的前面4KB被加载进入SRAM 执行，uboot 被截断，我们就需要保证在uboot的前4KB代码，把板载的 SDRAM初始化好，把整个uboot拷贝到SDRAM，然后跳转到SDRAM执行；

比如我们之前介绍的Mini2440开发板从Nand Flash启动时，uboot程序就是采用的这种实现方式。

3.2 方案二

第二种方案的话，我们做一个小的uboot ，这个uboot就叫做SPL（Secondary Program Loader），它很小很小（小于SRAM大小），它先被BootROM加载到SRAM运行，那么这个SPL要做什么事情呢？最主要的就是要初始化内存控制器，然后将真正的大u-boot从外部存储器读取到SDRAM中，然后跳转到大uboot。

04. RK3399启动流程

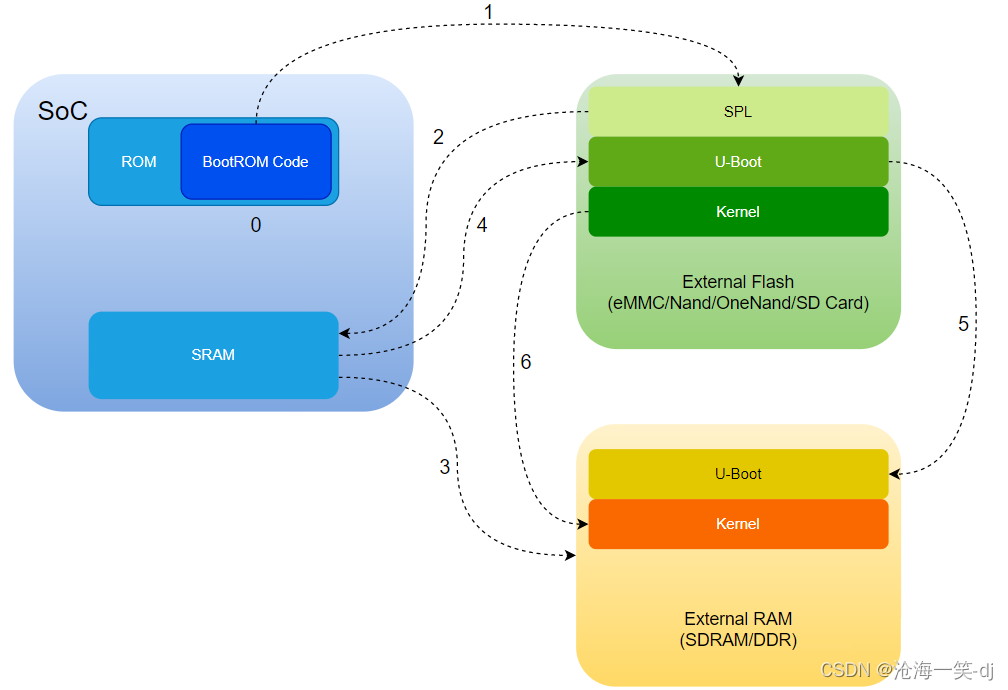

在这里插入图片描述

如上图所示：

(0)上电后，BootROM开始执行，初始化时钟，关闭看门狗，关 Cache，关中断等等，根据 Bootstrap Pin 来确定启动设备，初始化外设；
(1) 使用外设驱动，从存储器读取SPL；

---------------- 以上部分是 SoC 厂家的事情，下面是用户要做的事情 ----------------
(2) SPL被读到SRAM 执行，此刻，控制权以及移交到我们的SPL 了；
(3) SPL初始化外部SDRAM；
(4) SPL使用驱动从外部存储器读取uboot并放到SDRAM；
(5) 跳转到SDRAM中的uboot执行；
(6) 加载内核；

实际情况中，还需注意很多问题：

编译阶段的链接地址，是否需要地址无关？
SPL的代码和uboot的代码是否有重合的地方？如果有，是否意味着SPL执行过的，跳转到uboot又要在执行一次？
具体情况下，需要配置哪些硬件？怎么配置？

05. RK3399地址空间

5.1 地址映射

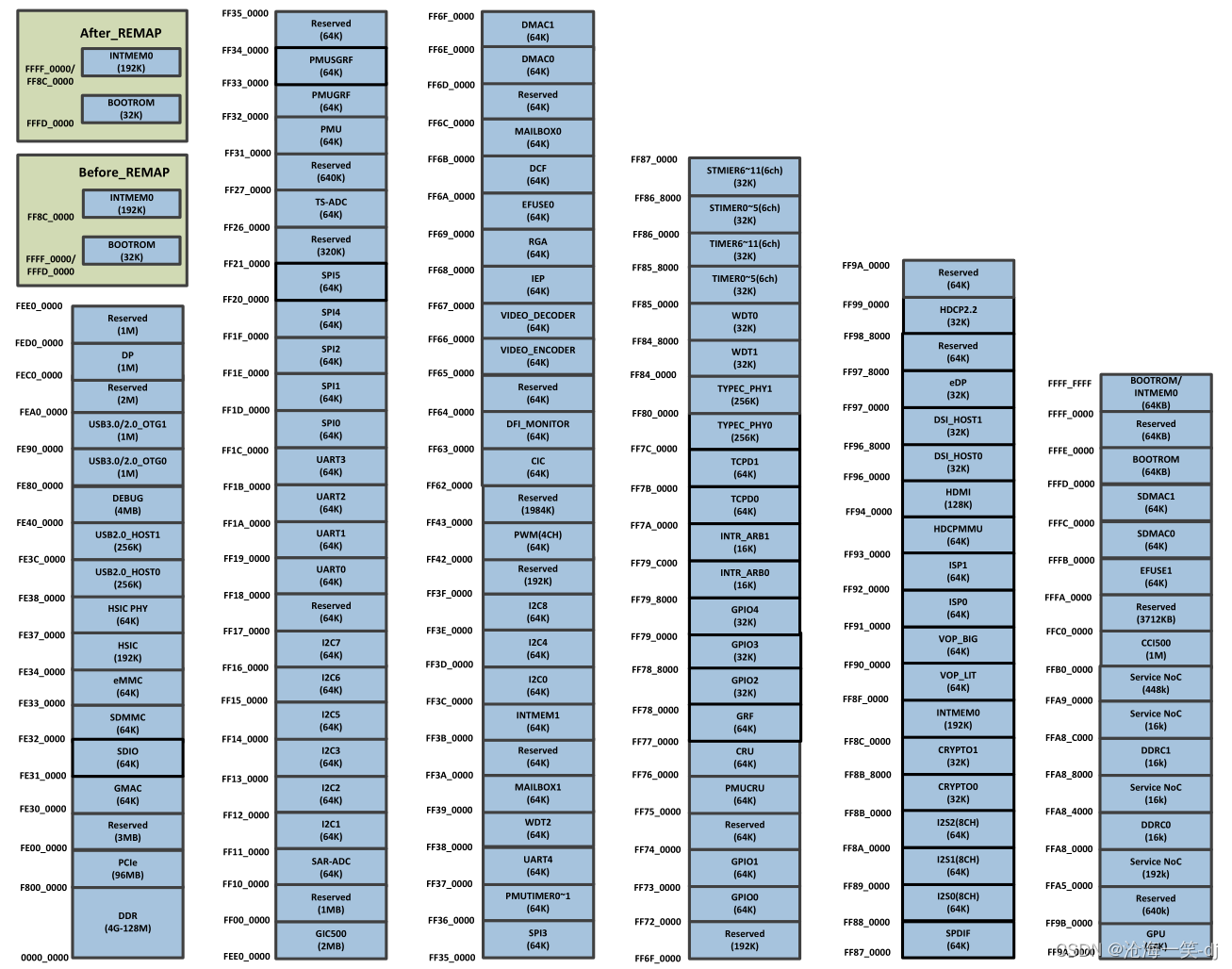

RK3399支持从内部BootROM启动，并且支持通过软件编程进行地址重映射。重映射是通过SGRF_PMU_CON0[15]控制的，当重映射设置为0是，地址0xFFFF0000被映射到BootROM，当重映射设置为1时，0xFFFF0000被映射到片内SRAM。

在这里插入图片描述

从这张图我们可以看到在进行重映射前：

0x0000 0000 ~ 0xF800 0000：为DDR内存空间；
0xFF8C 0000 ~ 0xFF98 0000：片内SRAM内存空间，一共192KB；
0xFFFF 0000~ 0xFFFF 8000：为BootROM内存空间，一共32KB；
其它空间：用于一些特定功能；

如果进行了地址重映射：

BootROM被映射到地址0xFFFD 0000;
片内SRAM被映射到地址0xFFFF 0000；

06. 系统启动

RK3399提供从片外设备启动系统，如serial nand or nor flash、eMMC、SD/MMC卡。当这些设备中的启动代码没有准备好时，还可以通过 USB OTG 接口将系统代码下载到各个外设存储中。

所有引导代码都将存储在内部 BootROM中。其中支持以下功能：

(1) 支持安全启动模式和非安全启动模式;
(2) 支持系统从以下设备启动;

SPI接口;
eMMC接口;
SD/MMC卡;

(3) 支持系统代码通过USB OTGF下载;

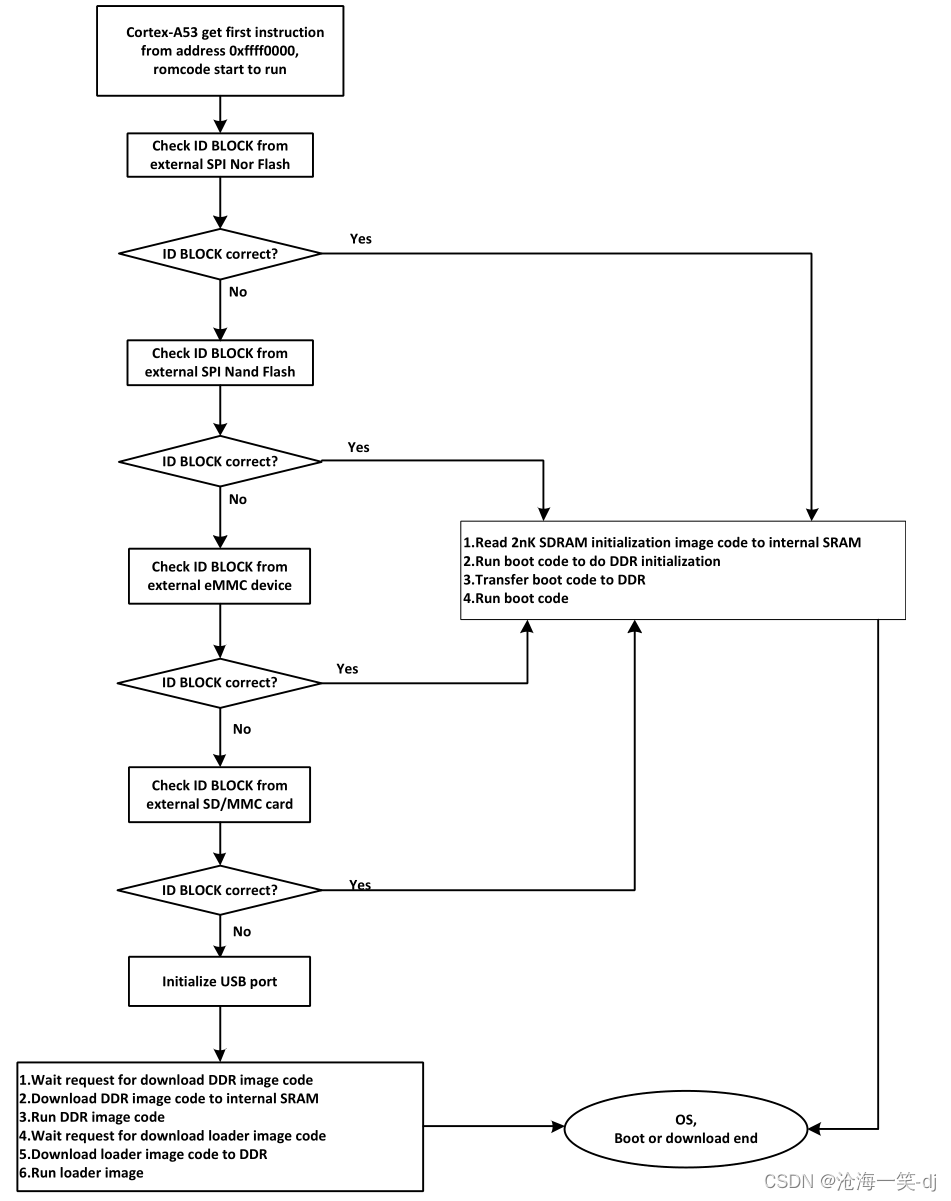

以下是存储在BootROM中的启动代码的整个启动过程：
在这里插入图片描述

从图中可以得到以下几个结论：

(1) 上电后， A53核心从0xffff0000这个地址读取第一条指令，这个内部BootROM在芯片出货的时候已经由原厂烧写；

(2) 然后依次从Nor Flash、Nand Flash、eMMC、SD/MMC获取ID BLOCK，ID BLOCK正确则启动，都不正确则从USB端口下载；

如果eMMC启动，则先读取SDRAM（DDR）初始化代码到内部SRAM，由于SRAM只有192KB，因此最多只能读取那么多，然后初始化DDR，再将eMMC上的代码（剩下的用户代码）复制到DDR运行；
如果从USB下载，则先获取DDR初始化代码，下载到内部SRAM中，然后运行代码初始化DDR，再获取loader代码（用户代码），加载到DDR中并运行；

07. Rockchip引导流程

参考： Rockchip引导流程

针对不同的解决方案，Rockchip提供了两种不同的启动加载程序方法，其步骤和生成的镜像文件也是完全不同的。

TPL/SPL加载：使用Rockchip官方提供的TPL/SPL U-boot（就是我们上面说的小的uboot），该方式完全开源；
官方固件加载：使用Rockchip idbLoader，它由 Rockchip rkbin project 的Rockchip ddr init bin和miniloader bin组合而成，该方式不开源；

需要注意的是：并不是所有平台都支持这两种启动加载程序方法。

上面我们介绍了SPL，那什么是TPL？实际上将我们上面所说的SPL初始化SDRAM等硬件工作的部分独立出去，就是TPL。那么我们总结一下：

TPL是Targer Program Loader，就是芯片级的初始化过程，这个时候的代码都是基于芯片平台的部分，它在启动过程中进行DDR初始化和一些其他的系统配置，以便后续的SPL能够正确地运行；
SPL是Secondary Program Loader，它从存储设备中读取trust（如ATF/OP-TEE）和uboot二进制文件，将它们加载到系统内存中并运行它们，进而启动完整的操作系统；

TPL和SPL的区别在于它们的职责不同。TPL主要负责初始化系统硬件，而SPL负责加载和运行其它软件组件，如trust和uboot。此外，在一些特殊情况下，如加密启动或安全启动模式下，TPL还可能执行其他额外的任务。

7.1 启动阶段

Rockchip处理器启动可以划分为5个阶段：

+--------+----------------+----------+-------------+---------+
| Boot   | Terminology #1 | Actual   | Rockchip    | Image   |
| stage  |                | program  |  Image      | Location|
| number |                | name     |   Name      | (sector)|
+--------+----------------+----------+-------------+---------+
| 1      |  Primary       | ROM code | BootROM     |         |
|        |  Program       |          |             |         |
|        |  Loader        |          |             |         |
|        |                |          |             |         |
| 2      |  Secondary     | U-Boot   |idbloader.img| 0x40    | pre-loader
|        |  Program       | TPL/SPL  |             |         |
|        |  Loader (SPL)  |          |             |         |
|        |                |          |             |         |
| 3      |  -             | U-Boot   | u-boot.itb  | 0x4000  | including u-boot and atf
|        |                |          | uboot.img   |         | only used with miniloader
|        |                |          |             |         |
|        |                | ATF/TEE  | trust.img   | 0x6000  | only used with miniloader
|        |                |          |             |         |
| 4      |  -             | kernel   | boot.img    | 0x8000  |
|        |                |          |             |         |
| 5      |  -             | rootfs   | rootfs.img  | 0x40000 |
+--------+----------------+----------+-------------+---------+

当我们讨论从eMMC/SD/U盘/网络启动时，它们涉及到不同的概念：

第一阶段始终在BootROM中，它加载第二阶段并可能加载第三阶段（当启用SPL_BACK_TO_BROM选项时）；
从SPI闪存启动意味着第二阶段和第三阶段固件（仅限SPL和U-Boot）在SPI闪存中，第四/五阶段在其他位置；
从eMMC启动意味着所有固件（包括第二、三、四、五阶段）都在eMMC中；
从SD Card启动意味着所有固件（包括第二、三、四、五阶段）都在SD Card 中；
从U盘启动意味着第四和第五阶段的固件（不包括SPL和U-Boot）在磁盘中，可选地仅包括第五阶段；
从Net/TFTP启动意味着第四和第五阶段的固件（不包括SPL和U-Boot）在网络上。

启动阶段涉及到了多个镜像文件：

阶段一中的BootROM这个是SoC厂商提供的，我们不用关心；
阶段二方式需要提供一个idbloader.img，这个我们后面具体说说；
阶段三实际上就是uboot的镜像文件了，这里又搞出了两种，uboot.img（还需要搭配trust.img）和u-boot.itb（这个是因为它已经把ATF打包进去了）；这两个文件里面除了都包含u-boot.bin原始二进制文件，又放了点其他东西，可以被idbloader.img识别，然后加载，这个我们后面具体说说；
阶段四和阶段五是内核镜像和根文件系统；

这里我们具体说一下阶段二，阶段三涉及到的几个镜像文件。

idbloader.img

idbloader.img文件是一个Rockchip格式的预加载程序，在SoC启动时工作，它包含：

由Rockchip BootROM知道的IDBlock 头；
DDR初始化程序，由BootROM加载到SRAM，运行在SRAM内部；
下一级加载程序，由MaskROM加载并运行在DDR上；

u-boot.img

u-boot.bin 是uboot源码编译后生成的原始二进制映像，可以直接烧录到设备的闪存中。而u-boot.img则是通过mkimage工具在u-boot.bin基础上增加了一个头部信息，这个头部信息可能也包括一些额外的数据，例如启动参数和内核映像地址等。
因此，通过使用u-boot.img而不是 u-boot.bin，可以使引导ROM更容易地识别uboot映像，并更好地指导uboot在设备上正确启动。

u-boot.itb

u-boot.itb实际上是u-boot.img的另一个变种，也是通过mkimage构建出来的，里面除了u-boot.dtb和u-boot-nodtb.bin这两个uboot源码编译出来的文件之外，还包含了bl31.elf、bl32.bin、tee.bin等ARM trust固件。其中bl31.elf是必须要有的，bl32.bin、tee.bin是可选的，可以没有。

trust.img

因为RK3399是ARM64，所以我们还需要编译 ATF (ARM Trust Firmware)，ATF 主要负责在启动uboot之前把CPU从安全的EL3切换到 EL2，然后跳转到uboot，并且在内核启动后负责启动其他的CPU。

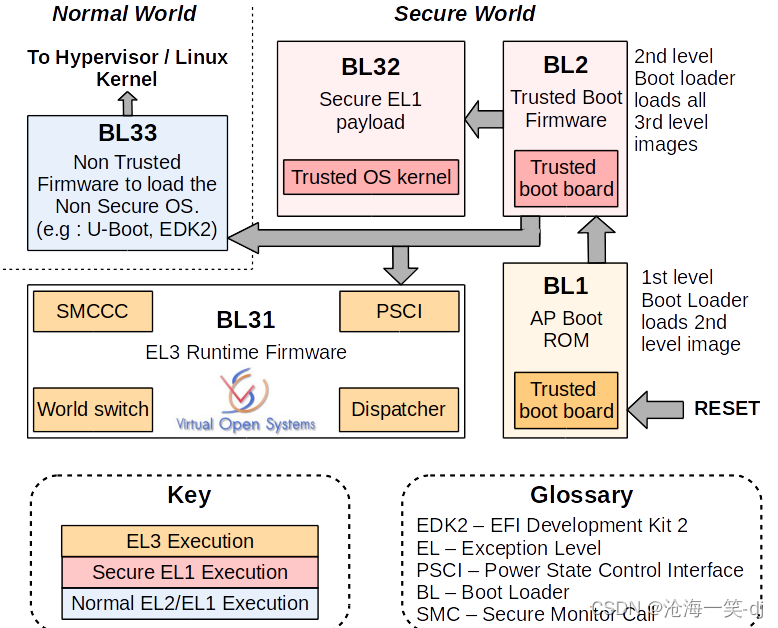

ATF将系统启动从最底层进行了完整的统一划分，将secure monitor的功能放到了bl31中进行，这样当系统完全启动之后，在CA或者TEE OS中触发了smc或者是其他的中断之后，首先是遍历注册到bl31中的对应的service来判定具体的handle，这样可以对系统所有的关键smc或者是中断操作做统一的管理和分配。ATF的code boot整个启动过程框图如下：

在这里插入图片描述

7.2 引导流程

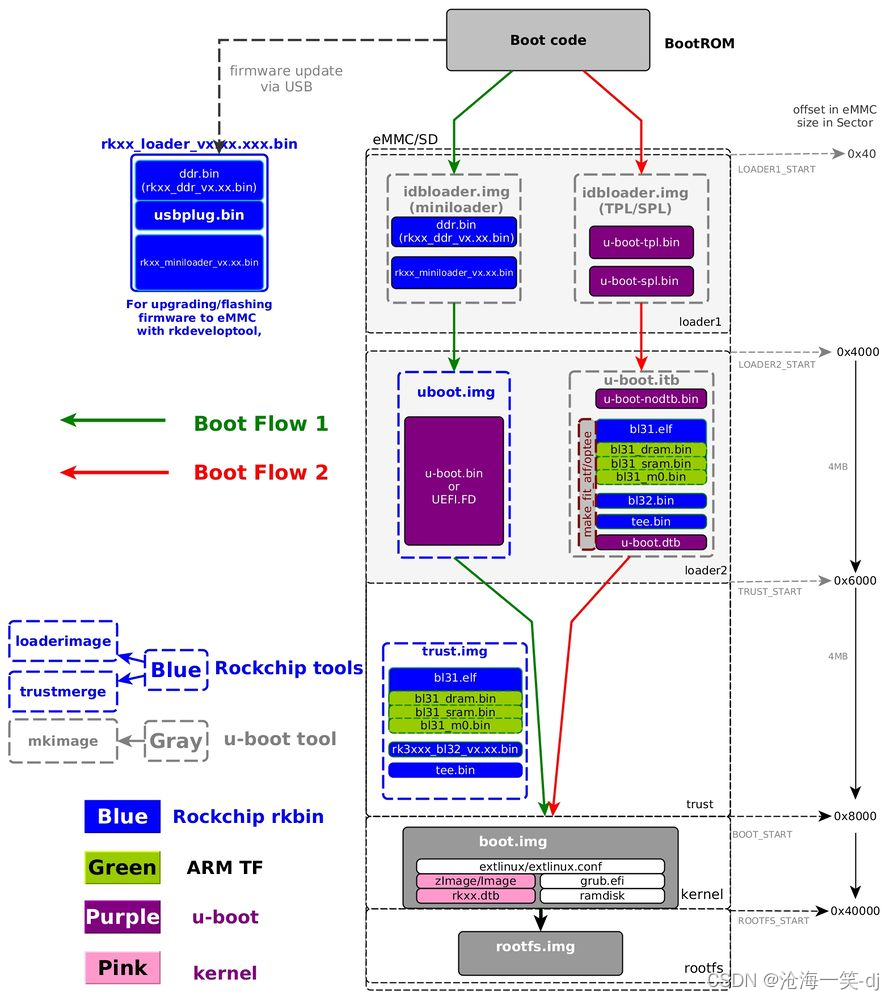

Rockchip提供了外部uboot加载的流程图，如下图示：

在这里插入图片描述

如上图所示：

引导流程1是典型的使用Rockchip miniloader的Rockchip引导流程；
引导流程2用于大多数SoC，使用U-Boot TPL进行DDR初始化，使用SPL加载加载u-boot.itb文件；

注1：如果loader1具有多个阶段，则程序将返回到BootROM，BootROM将载入并运行到下一个阶段。例如，如果loader1是TPL和SPL，则BootROM将首先运行到TPL，TPL初始化DDR并返回到BootROM，BootROM然后将加载并运行到SPL。

注2：如果启用了trust，在安全模式（armv8中的EL3）下，loader1需要同时加载trust和U-Boot，然后运行到trust中，trust在非安全模式（armv8中的EL2）下进行初始化，并运行到U-Boot。

注3：对于trust（在trust.img或u-boot.itb中），armv7仅有一个带或不带TA的tee.bin，armv8具有bl31.elf并且可选包含bl32。

注4：在boot.img中，内容可以是Linux的zImage和其dtb，可以选择grub.efi，也可以是AOSP boot.img，ramdisk可选。

7.3 TPL/SPL方式

在TPL/SPL加载方式中，我们基于uoot源码编译出TPL/SPL，其中：TPL负责实现DDR初始化，TPL初始化结束之后会回跳到BootROM程序，BootROM程序继续加载SPL，由SPL加载u-boot.itb文件。

TPL：被BootROM加载到内部SRAM，起始地址为0xff8c2000；结束地址不能超过0xff980000，所以TPL程序最大不能超过184KB；

SPL：被BootROM加载到DDR，起始地址为0x00000000；结束地址绝对不能超过0x00040000，因为0x00040000地址被用来加载bl31_0x00040000.bin，因此SPL程序最大不能超过256KB：反汇编如下：

0000000000000000 <__image_copy_start>:
       0:       14000001        b       4 <__image_copy_start+0x4>
       4:       14000009        b       28 <reset>

0000000000000008 <_TEXT_BASE>:
        ...

0000000000000010 <_end_ofs>:
      10:       0001c618        .inst   0x0001c618 ; undefined
      14:       00000000        udf     #0

0000000000000018 <_bss_start_ofs>:
      18:       00400000        .inst   0x00400000 ; undefined
      1c:       00000000        udf     #0

0000000000000020 <_bss_end_ofs>:
      20:       004003c0        .inst   0x004003c0 ; undefined
      24:       00000000        udf     #0

0000000000000028 <reset>:
      28:       1400010a        b       450 <save_boot_params>

000000000000002c <save_boot_params_ret>:
      2c:       10007ea0        adr     x0, 1000 <vectors>
      ......

这里我们具体说一下采用这种方式RK3399的启动流程：

BootROM首先将eMMC中0x40扇区开始的184KB数据加载到片内SRAM中；由于TPL和SPL加在一起是超过184KB的，所以无法全部加载到SRAM，但是把TPL全部加载到SRAM中还是绰绰有余的，这里加载地址为0xff8c2000；
BootROM跳转到0xff8c2000执行TPL代码，主要是DDR的初始化，当然还有一些其他硬件的初始化；需要注意的是，执行完TPL代码之后，会返回到BootROM程序，你把它当做汇编指令bl TPL那样会更好理解；
BootROM加载SPL代码到DDR中，这里加载地址为0x00000000，然后跳转到地址0x00000000去执行，需要注意的是这个时候不会再返回到BootROM了，因此SPL会初始化eMMC并将eMMC中0x4000扇区的uboot加载到0x00200000地址处，然后跳转到该处执行uboot程序；

补充说明：上面描述的只是一个大概流程，当然中间SPL还会加载bl31.bin（bl32.bin、tee.bin非必须）去执行，但是这不是重点，所以就不做概述。

由于BootROM不是开源的，我们没法去研究BootROM源码，当然也我们可以修改common/spl/spl.c文件board_init_r函数在SPL代码执行时将地址0x000000000、0xff8c2000、0x40000000等地址数据打印出来（printf函数要加在boot_from_devices函数执行之后），和源二进制文件进行比对来验证自己的猜想：

board_init_r
addr 0x00000000 = 0x14000001   # 和u-boot-spl.bin前4字节匹配
addr 0x00000004 = 0x14000009   # 和u-boot-spl.bin文件偏移0x4处的4个字节匹配
addr 0x00000008 = 0x0          # 同样匹配
addr 0x00040000 = 0xaa0003f4   # 和bl31_0x00040000.bin文件前4字节匹配
addr 0x00050018 = 0xb8656883   # 和bl31_0x00040000.bin文件偏移0x10018处的4个字节匹配
addr 0xff8c2000 = 0x33334b52   # 这个地址数据和u-boot-tpl.bin有点对不上，可能后期被改变了？可以尝试在TPL阶段代码执行时输出这个看看

在该方式中，我们需要用到以下源代码：
