【PCB】嘉立创EDA-原理图设置和创建

00. 目录

01. 嘉立创EDA概述

嘉立创EDA是一款专门为中国电子工程师和程序员设计的在线PCB（印制电路板）设计软件。隶属于深圳嘉立创科技集团股份有限公司，嘉立创EDA由嘉立创EDA团队基于JavaScript独立开发，并拥有完整的自主知识产权。国内版本被称为嘉立创EDA，而国际版本则命名为EasyEDA。

嘉立创EDA提供了一系列电子设计工具，旨在简化电子设计师将创意从设计阶段迅速转移到工厂生产的过程。这款工具的主要特点是易用性、轻量级、便捷性，且不需要在Windows操作系统下运行或安装任何软件或插件。嘉立创EDA支持团队协作，并提供了原理图设计、PCB设计、库绘制、工程管理等功能。

此外，嘉立创EDA拥有超过百万的免费库，包括超过400万个元件库，这些库不断得到更新和扩充，以帮助用户专注于设计工作。它还整合了立创商城和嘉立创的元器件目录，使得电子工程师能够在设计过程中检查元器件的库存、价格、规格书和SMT信息，从而缩短器件选型和项目设计周期。

嘉立创EDA为工程师提供了两种版本：标准版和专业版。标准版简单易用，适合小规模的设计，而专业版则提供全新的交互和界面，支持更大规模的设计，并提供更严谨的设计约束和更规范的流程。

作为一款国产在线PCB设计软件，嘉立创EDA已经被超过290万位工程师所采用，提供了强大的支持，助力了1370万个设计项目。它是一款高效而强大的工具，专为满足中国电子行业的特定需求而设计。

02. 原理图设置

操作入口：

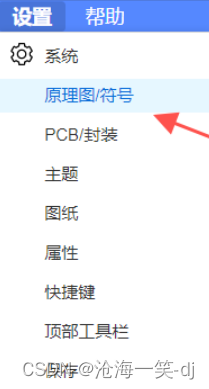

• 顶部菜单 - 设置 - 原理图/符号

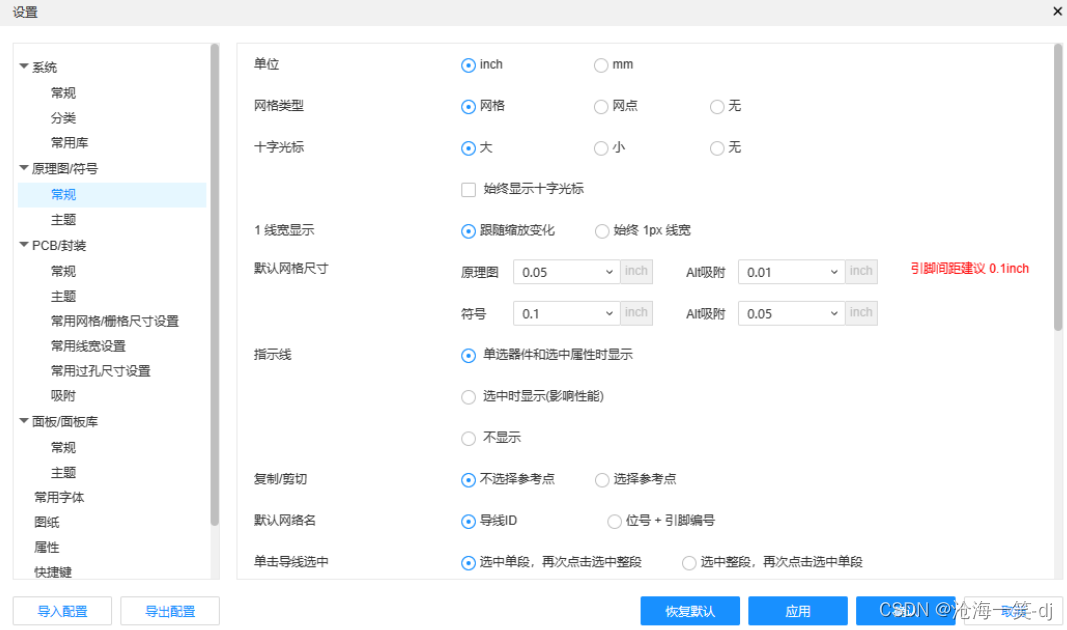

通用

单位：设置原理图和符号默认使用的单位，修改后应用到新打开的页。

网格类型：设置原理图和符号默认的画布网格类型，修改后应用到新打开的页。

网点、网格、无。

十字光标：设置原理图编辑器的光标大小；

线宽显示：设置线宽整体器件线宽的大小；

开启跟随缩放变化的线条效果会变得比较粗。

默认网格尺寸： 打开原理图或者符号库的网格尺寸。ALT吸附网格是指当按住ALT键时，进行绘制或者移动图元移动或吸附的网格大小。

吸附网格：决定打开原理图或者符号库时，所有操作是否吸附网格。可以在顶部菜单-编辑-吸附和顶部工具栏进行临时修改，修改并不会影响设置中的的吸附网格选项。

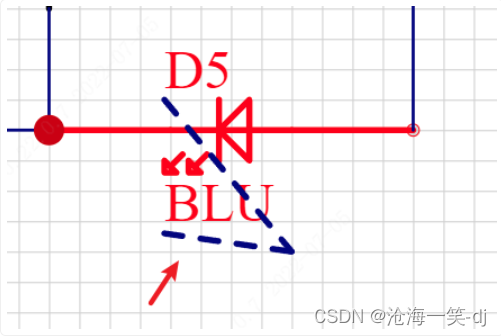

指示线：根据设置是否显示元件原点和元件属性之间的指示线。

复制/剪切：复制/剪切的时候是否需要选择参考点。

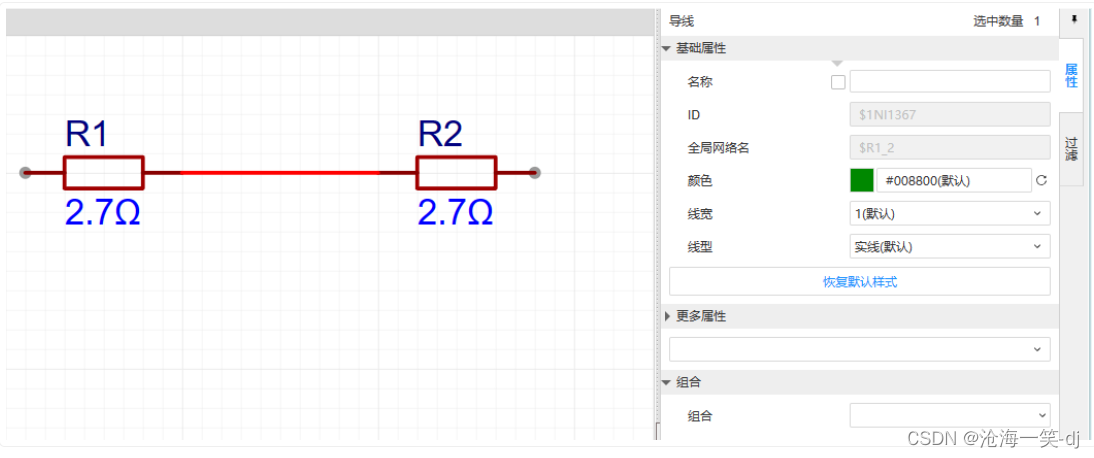

默认网络名：设置原理图中未命名的导线在导出网表和导入PCB时最终的网络命名规则。可以在右侧属性和网络树中查看。

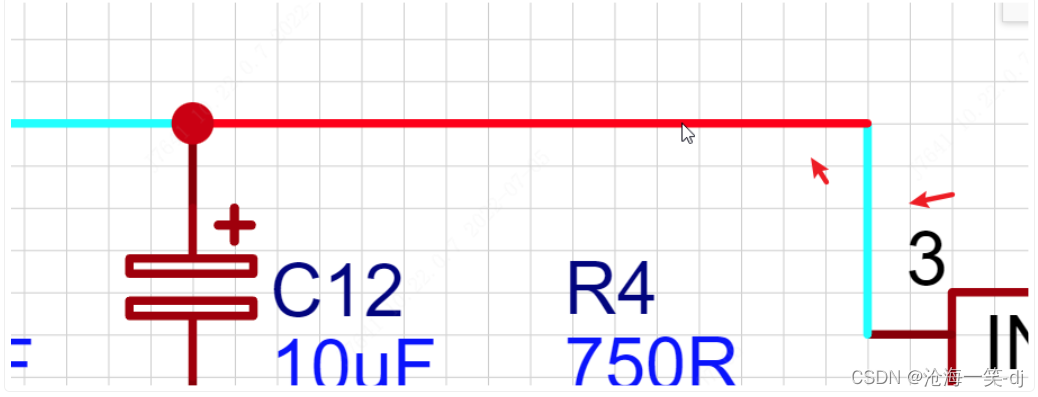

单击导线选中：可以根据自己的使用习惯，切换单击导线时的选中范围，单段选中或者整段选中。

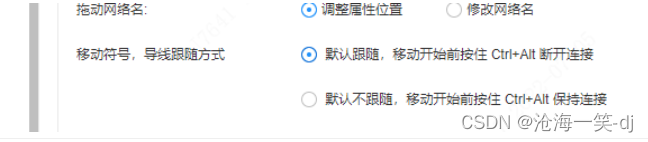

拖动网络名: 当拖动导线的网络名离开导线上的处理方式。

• 调整属性位置：只移动属性名的位置，不影响导线的网络名。专业版之前的行为，和PADS，Orcad的网络标签行为类似。
• 修改网络名：网络名离开导线上时，导线的网络名会被清空，类似Altium和标准版的网络标签行为。


移动符号，导线跟随方式：设置导线是否跟随元件移动。

旋转符号，导线跟随方式：设置旋转符号时，相连导线是否跟随保持连接。

其他：

• 符号编辑器显示标尺：是否显示画布标尺
• 放置或粘贴器件自动分配位号(粘贴不支持多部件元件/子库)：在器件放置的时候是否自动分配位号。将以最大值开始分配。

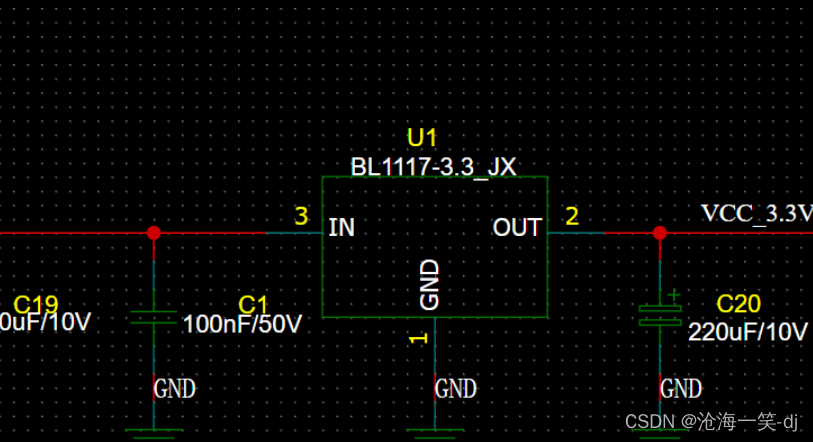

• 鼠标悬浮导线高亮整个网络：当鼠标悬浮到导线上面时，高亮当前画布的全部相同网络名的导线。
• 旋转元件时自动调整属性位置：如果不勾选，元件旋转的时候，属性也跟随旋转。

每页元件放置数量：目前原理图放置器件数量过多会比较卡顿，所以加了数量检测，建议一页放置100个元件以下，通过创建分页来放置其他器件。

03. 主题

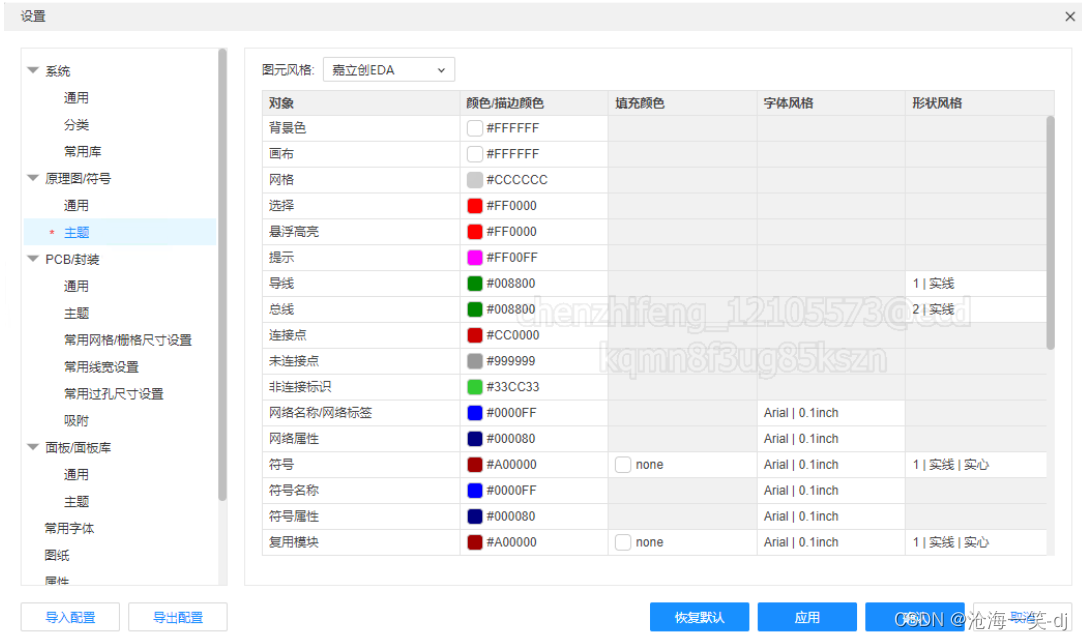

原理图主题设置

这里可以修改原理图图页的背景、画布、网格、选中、悬浮高亮、提示等颜色，还可以设置元素的主题色，当元素样式设置为跟随主题时，就跟随主题中的设置，用户也可以在元素的右侧属性设置为不跟随主题。

点击可以编辑颜色/描边颜色、填充颜色、字体风格和形状风格。

04. 原理图创建

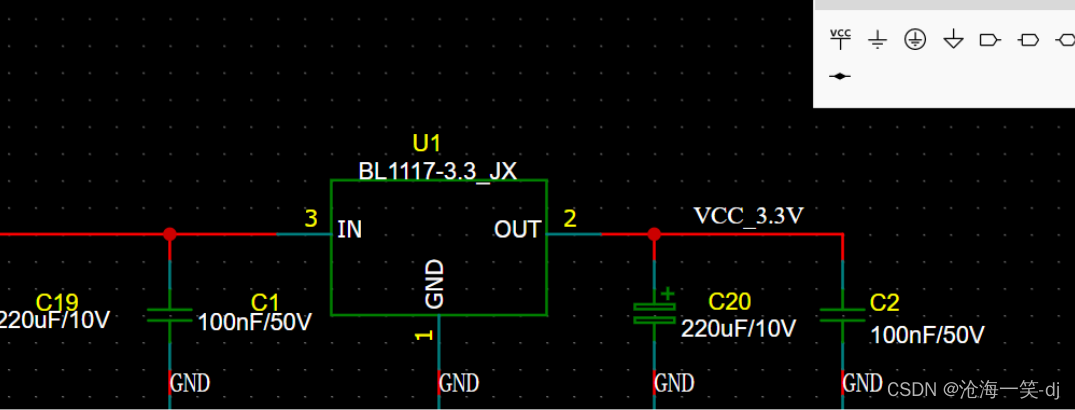

嘉立创EDA专业版支持一个工程多个原理图,甚至多页复杂的原理图设计，没有面积限制，且多页原理图可以同时导入PCB界面。

说明：需要创建好工程文件和板子才能创建图页

操作步骤：

• 顶部菜单 - 新建 - 图页
• 工程下右键 - 新建图页

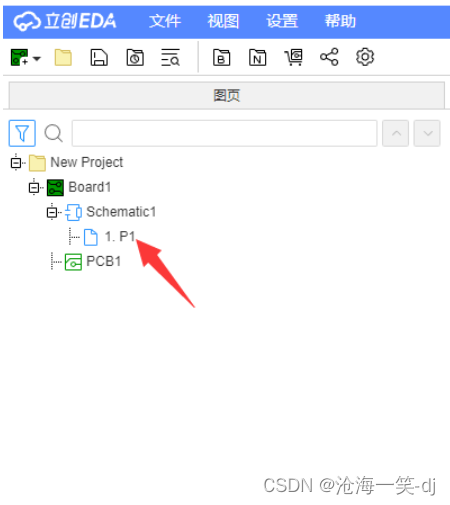

创建完之后图页会自动添加进入你的工程文件下，双击即可打开文件。

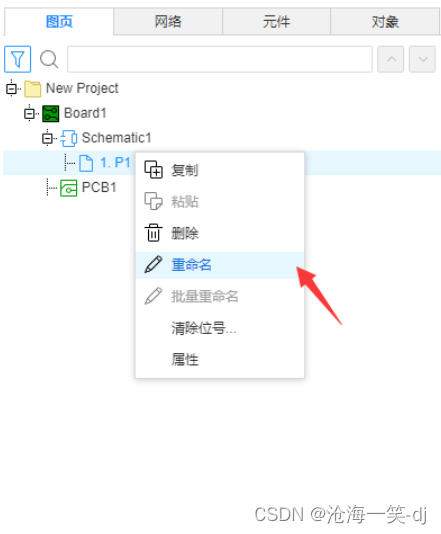

若创建后你想修改你的工程信息，你可在板子文件夹右键，选择重命名进行修改、删除。

注意：原理图和PCB必须在一个板子下，才可以进行原理图转PCB，PCB导入更新。

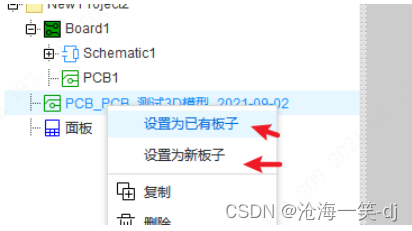

原理图和PCB右键可以切换到不同的板子，或者创建新的板子进行关联。
