【PCB】嘉立创EDA-原理图设计-顶部面板-工具栏

00. 目录

01. 嘉立创EDA概述

嘉立创EDA是一款专门为中国电子工程师和程序员设计的在线PCB(印制电路板)设计软件。隶属于深圳嘉立创科技集团股份有限公司,嘉立创EDA由嘉立创EDA团队基于JavaScript独立开发,并拥有完整的自主知识产权。国内版本被称为嘉立创EDA,而国际版本则命名为EasyEDA。

嘉立创EDA提供了一系列电子设计工具,旨在简化电子设计师将创意从设计阶段迅速转移到工厂生产的过程。这款工具的主要特点是易用性、轻量级、便捷性,且不需要在Windows操作系统下运行或安装任何软件或插件。嘉立创EDA支持团队协作,并提供了原理图设计、PCB设计、库绘制、工程管理等功能。

此外,嘉立创EDA拥有超过百万的免费库,包括超过400万个元件库,这些库不断得到更新和扩充,以帮助用户专注于设计工作。它还整合了立创商城和嘉立创的元器件目录,使得电子工程师能够在设计过程中检查元器件的库存、价格、规格书和SMT信息,从而缩短器件选型和项目设计周期。

嘉立创EDA为工程师提供了两种版本:标准版和专业版。标准版简单易用,适合小规模的设计,而专业版则提供全新的交互和界面,支持更大规模的设计,并提供更严谨的设计约束和更规范的流程。

作为一款国产在线PCB设计软件,嘉立创EDA已经被超过290万位工程师所采用,提供了强大的支持,助力了1370万个设计项目。它是一款高效而强大的工具,专为满足中国电子行业的特定需求而设计。

02. 工具栏概述

原理图顶部的工具栏的功能与PCB的相似,都是用于放置一些常用的快捷方式。

在这里插入图片描述

03. 修改顶部工具栏

操作入口:

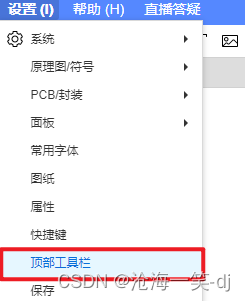

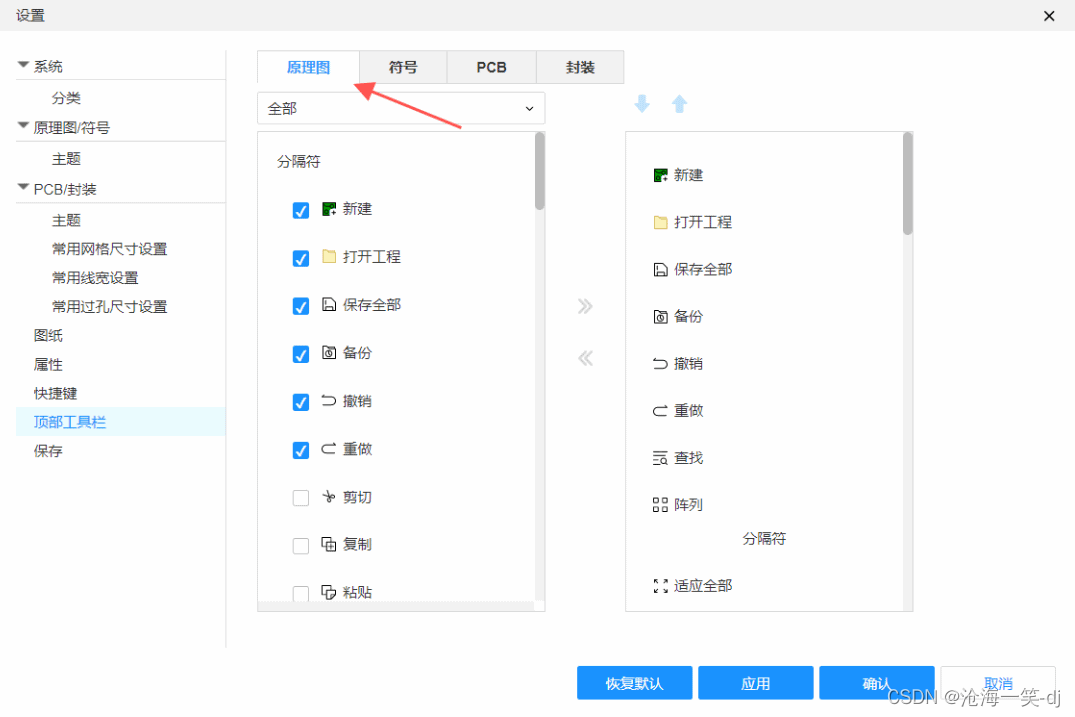

  • 顶部菜单 - 设置 - 顶部工具栏 - 选择原理图

在这里插入图片描述

在这里插入图片描述

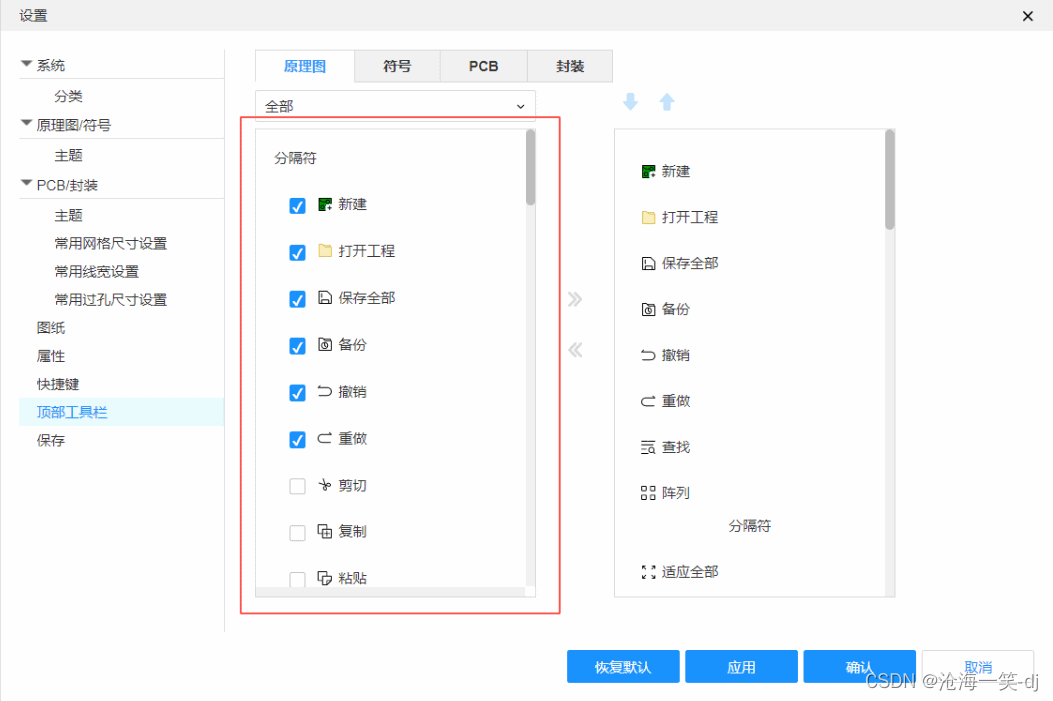

弹窗的左侧是可以放置在顶部工具栏的快捷功能,勾选上的已经是在顶部工具栏中的

在这里插入图片描述

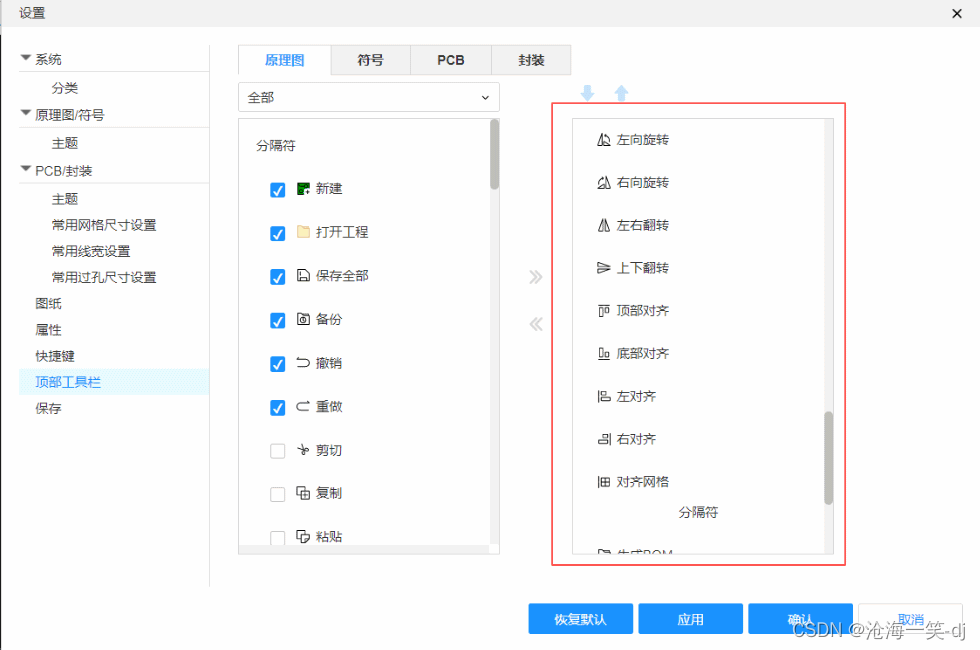

右侧是已经放置在顶部工具栏中的快捷方式

在这里插入图片描述

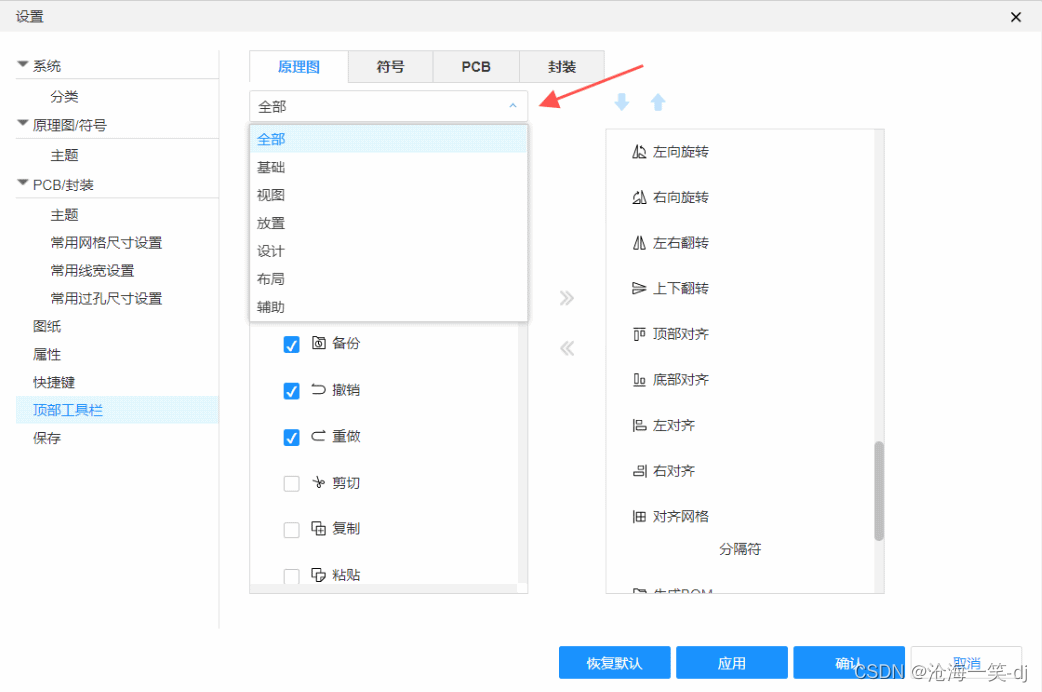

弹窗的顶部筛选框是对功能模块的筛选
在这里插入图片描述

04. 添加快捷方式

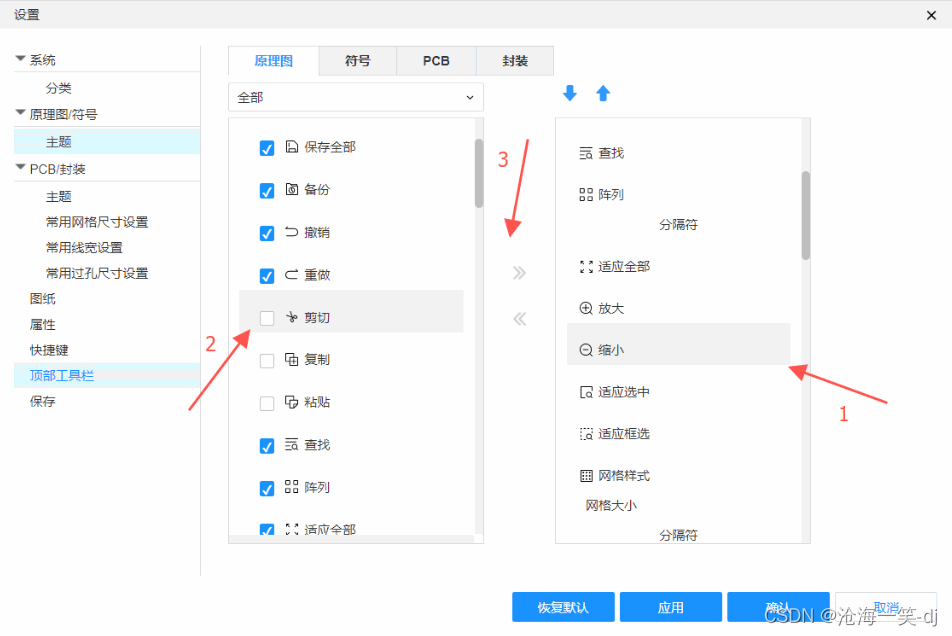

添加快捷方式进入顶部工具栏 ,操作步骤:先在右侧选中添加快捷方式的位置,然后在选择需要添加的快捷方式,点击中间的箭头或在弹窗左侧的快捷方式中勾选添加进入顶部工具栏,点击确认,保存当前配置,即可添加完成。

在这里插入图片描述

05. 附录

### 嘉立创平台免费PCB打样的具体操作流程 #### 1. 准备工作 在进行嘉立创平台的免费PCB打样之前,需确保已准备好完整的PCB设计文件。如果使用的是嘉立创EDA工具,则可以直接利用其一键下单功能来简化流程[^1];如果是其他设计软件(如Altium Designer),则需要先导出对应的PCB文件或Gerber文件[^3]。 #### 2. 用户注册与登录 访问嘉立创官网(https://www.jlc.com/?s=sa 或手机端 https://www.sz-jlc.com/phone/index.html?s=sa),新用户需完成账号注册并获取唯一的客户编号。此编号用于后续登录和提交订单时的身份验证。 #### 3. 下载下单助手 为了方便管理和上传文件,建议下载嘉立创官方提供的下单助手工具。该工具有助于自动化处理部分繁琐的操作步骤,并能有效减少人为错误的发生。下载地址为:http://download.sz-jlc.com/jlchelper/release/3.3.8/JLCPcAssit_setup_3.3.8.zip。 #### 4. 文件上传与工艺设置 通过下单助手或者直接在线下单的方式,将准备好的PCB文件上传至嘉立创系统。对于满足特定尺寸要求的小型板子(通常指面积不超过10cm²的单双面板),可以享受优惠甚至免费政策。上传成功后,进入下一步选择具体的生产工艺参数,例如铜厚、表面处理方式以及阻焊颜色等。 #### 5. 订单确认与支付 系统会对所上传的数据进行全面审核,包括但不限于电气连接性分析(DRC) 和制造可行性评估(MFG)[^2]。一旦所有检查均无误并通过报价核算环节之后,最终确定总费用明细表。需要注意的是,“免费”通常是基于一定条件下实现的促销活动形式之一,实际可能仍涉及少量运费或其他附加成本。当一切就绪后便可正式提交订单等待生产安排。 ```python # 示例代码展示如何模拟简单的网络请求过程 (仅作为演示用途) import requests def upload_pcb_file(file_path, api_url="https://api.example.com/upload"): with open(file_path, 'rb') as file_obj: response = requests.post(api_url, files={'file': file_obj}) return response.json() result = upload_pcb_file('path/to/my_pcb_file.zip') print(result) ```
