4位密码锁矩阵键盘输入，错误报警密码修改,VHDL，视频代码

名称：4位密码锁采用矩阵键盘输入

软件：Quartus

语言：VHDL

代码功能：

    1、 设计一个四位的电子密码锁，每按下一个数字键，就输入一个数字，并在显示器上显示该数值，同时将先前输入的数据左移。

    2、此外，包含密码清除（密码右移），密码更改（可以通过按键修改新密码），密码上锁和密码解除（按下解除首先检查密码是否正确，密码正确就开锁）功能。

    3、密码连续错误3次报警

代码下载地址：

4位密码锁矩阵键盘输入，密码错误报警密码修改,VHDL_Verilog/VHDL资源下载名称：4位密码锁采用矩阵键盘输入密码（代码在文末付费下载）软件：Quartus语言：VHDL代码功能： 1、 设计一个四位的电子密码锁，每按下一个数字键，就输入一个数字，并在显示器上显示该数值，同时将先前输入的数据左移。 2、此外，包含密码清除（密码右移），密码更改（可以通过按键修改新密码），密码上锁和密码解除（按下解除首先检查密码是否正确，密码正确就开锁）功能。 3、密码连续错http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=191

FPGA代码资源下载网：hdlcode.com

部分代码展示

--设计一个四位的电子密码锁，
--每按下一个数字键，就输入一个数字，
--并在显示器上显示该数值，同时将先前输入的数据左移。
--此外，包含密码清除（密码右移），
--密码更改（可以通过按键修改新密码），
--密码上锁和密码解除（按下解除首先检查密码是否正确，密码正确就开锁）功能。
--密码连续错误3次报警
LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--顶层模块
ENTITY mimasuo IS
   PORT (
      clk       : IN STD_LOGIC;
      L_row       : IN STD_LOGIC_VECTOR(3 DOWNTO 0);--矩阵键盘行
      H_col       : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--矩阵键盘列

      confirm   : IN STD_LOGIC;--确认键
      reset     : IN STD_LOGIC;--重置键
      modify    : IN STD_LOGIC;--修改键
      lock_up   : IN STD_LOGIC;--锁住键

   delect    : IN STD_LOGIC;--删除键

      alarm     : OUT STD_LOGIC;--报警
      led_open  : OUT STD_LOGIC;--开锁指示信号，高电平表示开锁，低电平表示锁住

      HEX0      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管显示
      HEX1      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管显示
      HEX2      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管显示
      HEX3      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管显示
   );
END mimasuo;
ARCHITECTURE trans OF mimasuo IS
--例化报警模块
--4x4矩阵键盘模块
COMPONENT key_4x4 IS
   PORT (
      clk         : IN STD_LOGIC;
      reset       : IN STD_LOGIC;
      L_row       : IN STD_LOGIC_VECTOR(3 DOWNTO 0);--行
      H_col       : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--列
      key_number  : OUT STD_LOGIC_VECTOR(15 DOWNTO 0)--按键键值
   );
END COMPONENT;
--报警模块
   COMPONENT alarm_on IS
      PORT (
         clk       : IN STD_LOGIC;
         current_state : IN STD_LOGIC_VECTOR(2 DOWNTO 0);
         alarm     : OUT STD_LOGIC
      );
   END COMPONENT;
   --修改密码模块(寄存器模块，存储正确密码)
   COMPONENT reset_password IS
      PORT (
         clk       : IN STD_LOGIC;
         password  : IN STD_LOGIC_VECTOR(15 DOWNTO 0);
         correct_password : OUT STD_LOGIC_VECTOR(15 DOWNTO 0);
         confirm   : IN STD_LOGIC;
         current_state : IN STD_LOGIC_VECTOR(2 DOWNTO 0)
      );
   END COMPONENT;
   --例化显示模块
   COMPONENT display IS
      PORT (
         clk       : IN STD_LOGIC;
         password  : IN STD_LOGIC_VECTOR(15 DOWNTO 0);--当前输入密码
         HEX0      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         HEX1      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         HEX2      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         HEX3      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;
   --例化密码输入模块
   COMPONENT mima_input IS
      PORT (
         clk       : IN STD_LOGIC;
         key_0     : IN STD_LOGIC;
         key_1     : IN STD_LOGIC;
         key_2     : IN STD_LOGIC;
         key_3     : IN STD_LOGIC;
         key_4     : IN STD_LOGIC;
         key_5     : IN STD_LOGIC;
         key_6     : IN STD_LOGIC;
         key_7     : IN STD_LOGIC;
         key_8     : IN STD_LOGIC;
         key_9     : IN STD_LOGIC;
   delect    : IN STD_LOGIC;--删除键
         current_state : IN STD_LOGIC_VECTOR(2 DOWNTO 0);
         password  : OUT STD_LOGIC_VECTOR(15 DOWNTO 0)
      );
   END COMPONENT;
   --例化密码锁控制模块
   COMPONENT mimasuo_ctrl IS
      PORT (
         clk       : IN STD_LOGIC;
         password  : IN STD_LOGIC_VECTOR(15 DOWNTO 0);
         correct_password : IN STD_LOGIC_VECTOR(15 DOWNTO 0);
         confirm   : IN STD_LOGIC;
         reset     : IN STD_LOGIC;
         modify    : IN STD_LOGIC;
         lock_up   : IN STD_LOGIC;
         led_open  : OUT STD_LOGIC;
         current_state : OUT STD_LOGIC_VECTOR(2 DOWNTO 0)
      );
   END COMPONENT;

   --定义信号
   SIGNAL current_state    : STD_LOGIC_VECTOR(2 DOWNTO 0);
   SIGNAL password         : STD_LOGIC_VECTOR(15 DOWNTO 0);
   SIGNAL correct_password : STD_LOGIC_VECTOR(15 DOWNTO 0);

设计文档：

设计文档.doc

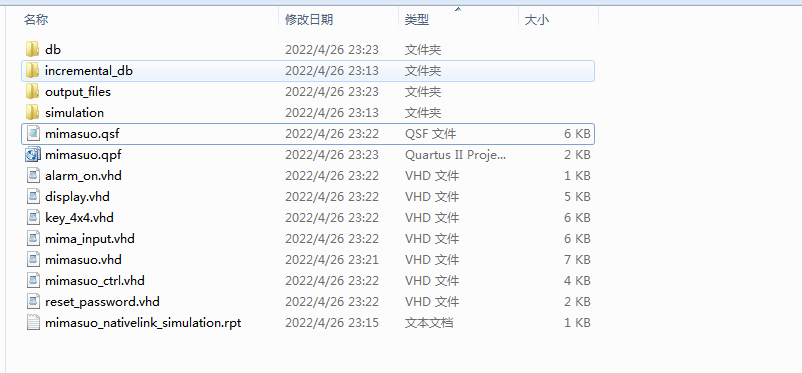

1. 工程文件

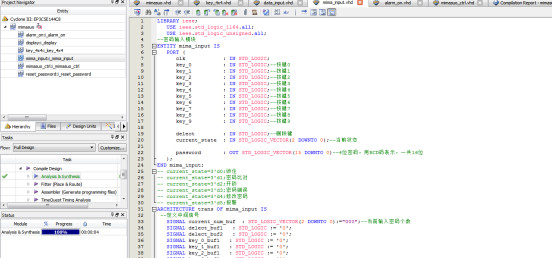

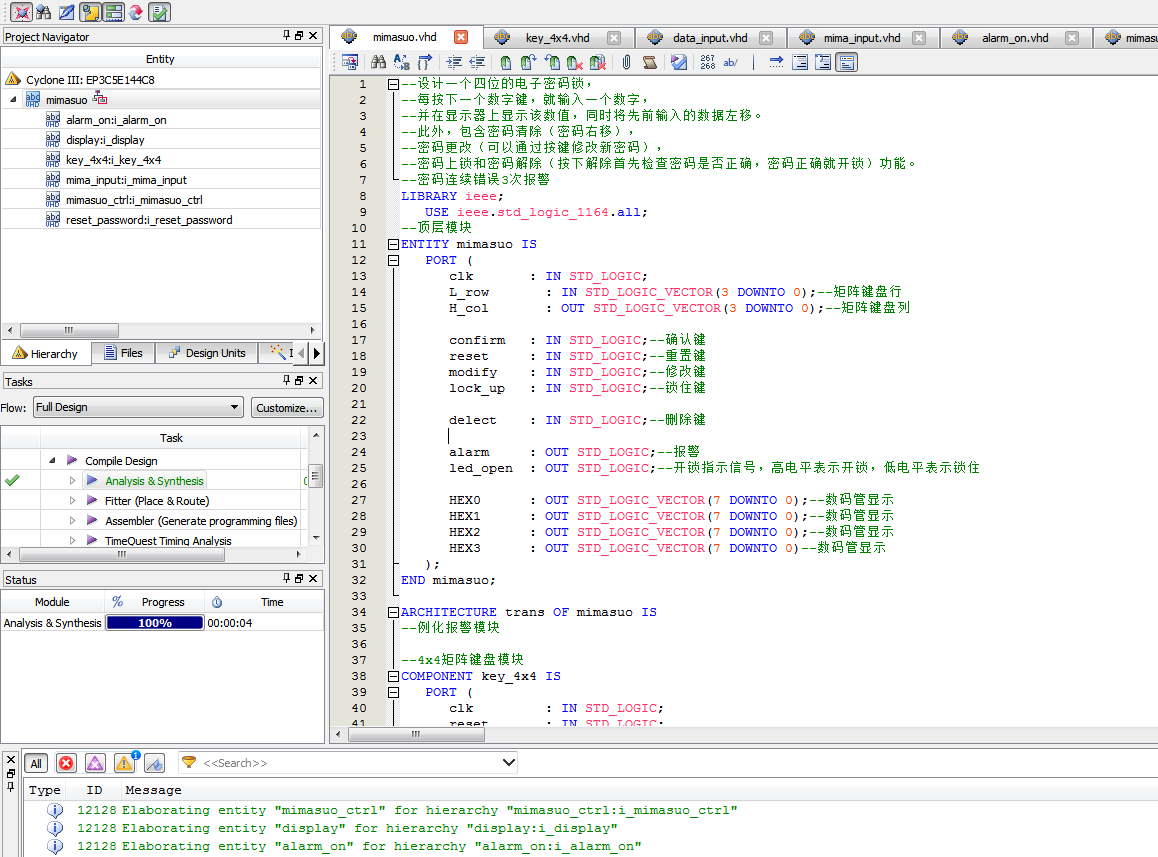

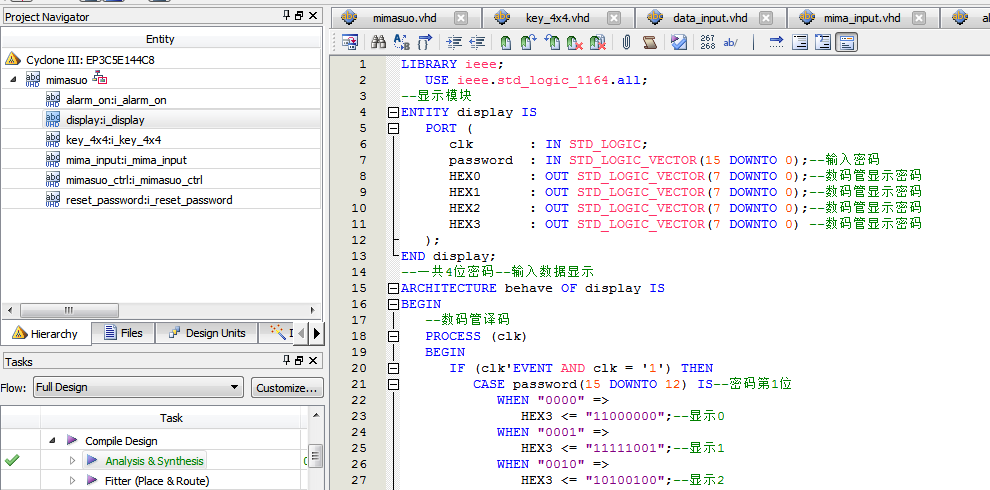

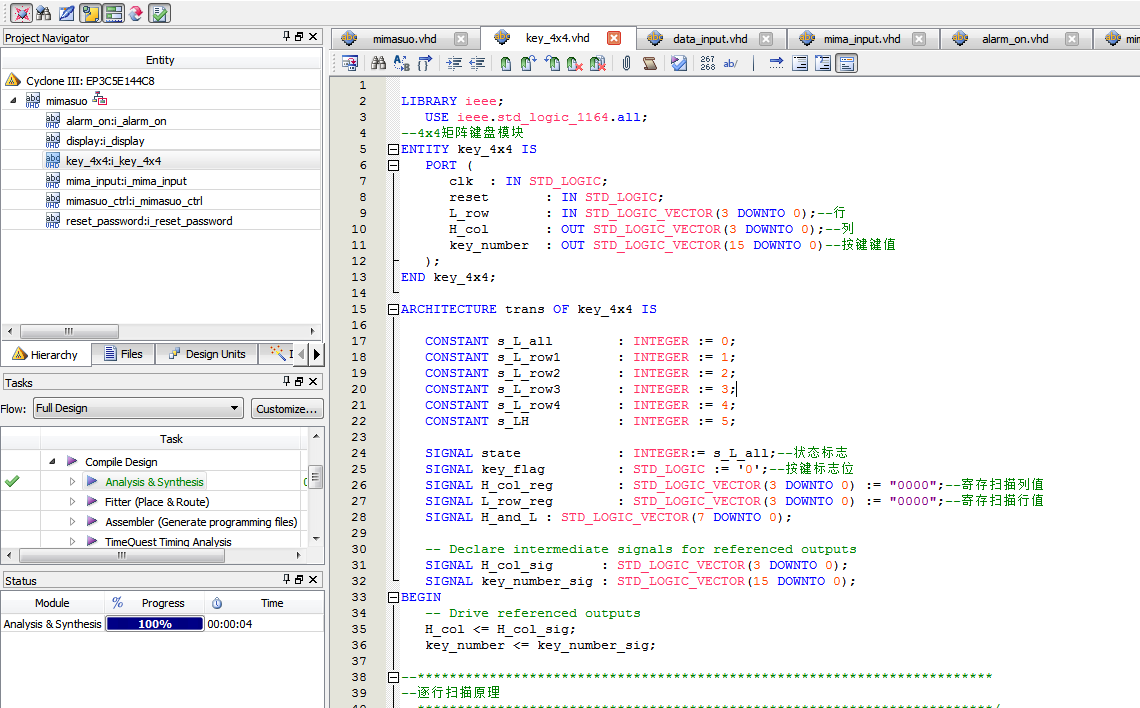

2. 程序文件

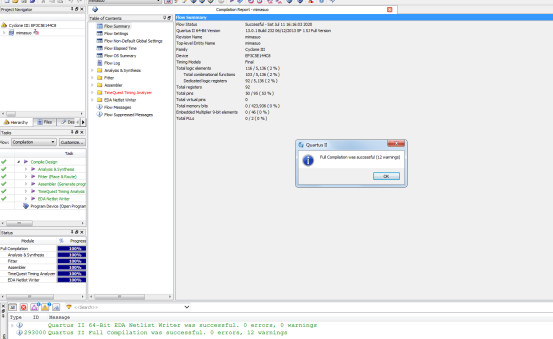

3. 程序编译

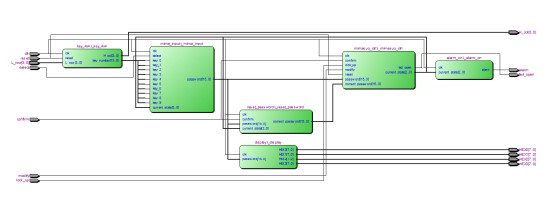

4. RTL图

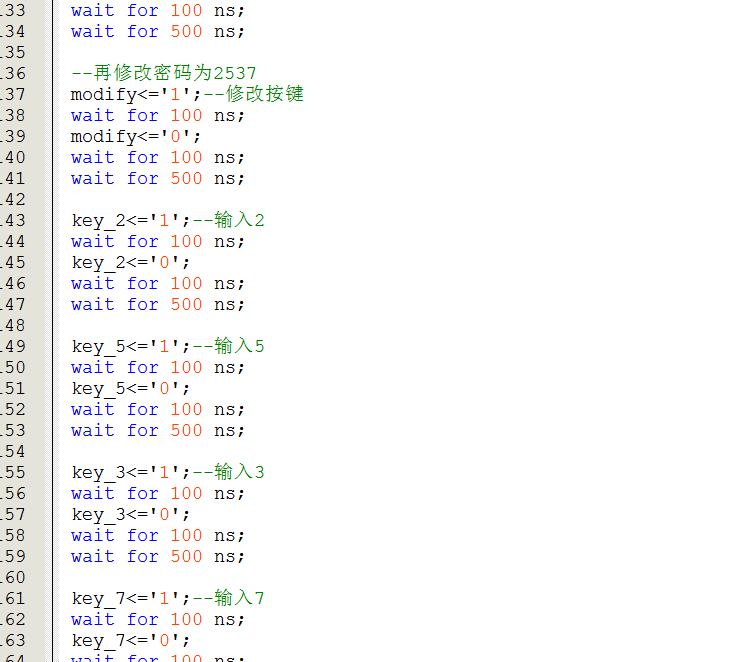

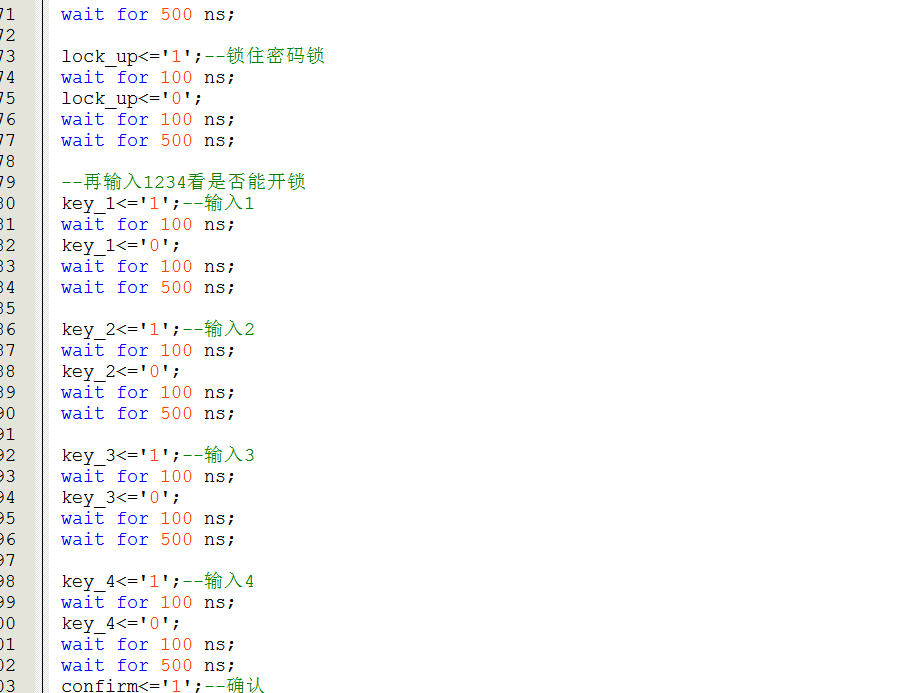

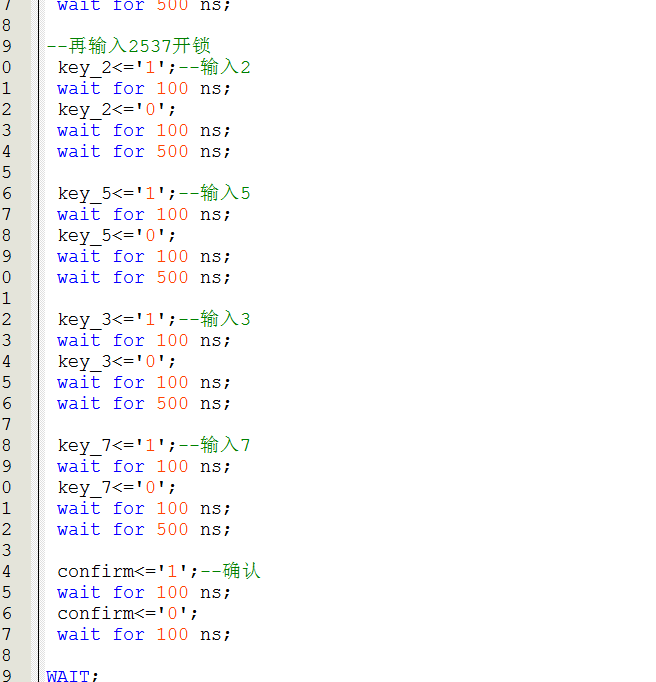

5. Testbench

6. 仿真图

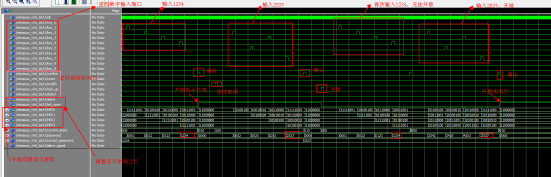

整体仿真图

上图仿真过程为先输入1234开锁（默认密码1234），开锁后按下修改键进入修改模式，再输入2537，确认，将密码修改为2537，再关锁。然后再输入1234，无法开锁，在输入2537，开锁。

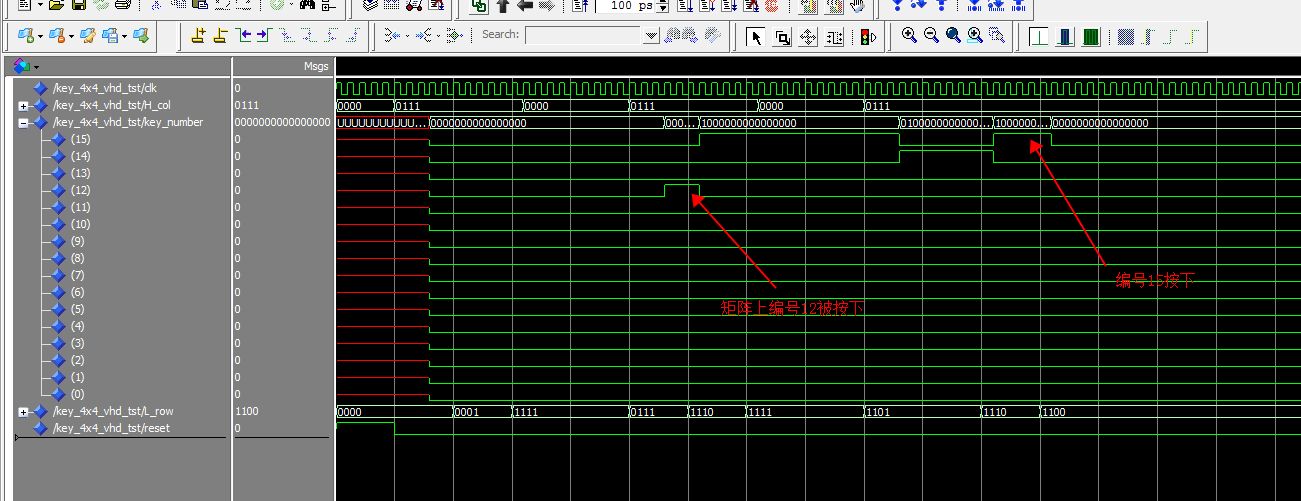

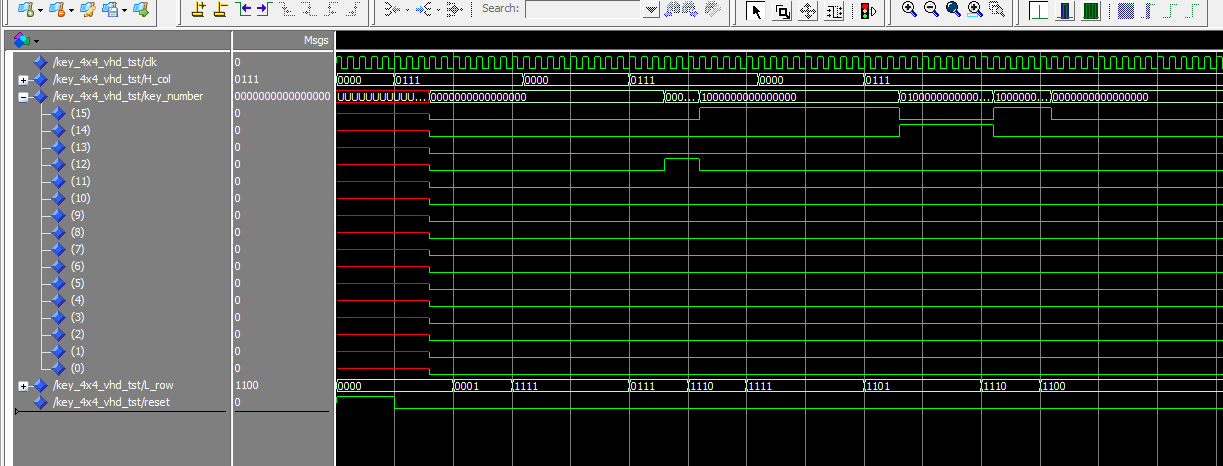

矩阵键盘模块仿真

显示模块

上图仿真的是数码管显示模块，4个数码管显示输入的4位密码，每输入1位，密码左移一次。

密码输入模块

上图为密码输入模块，按键0~9输入密码，每输入1位，密码左移一次。

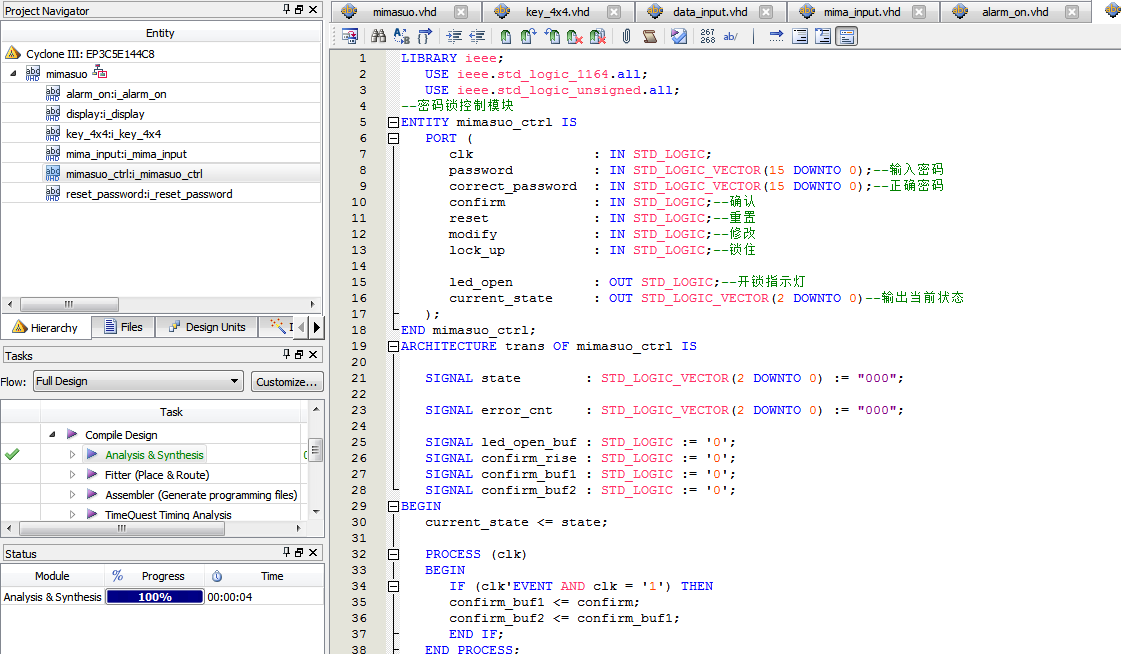

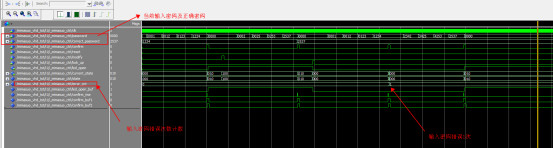

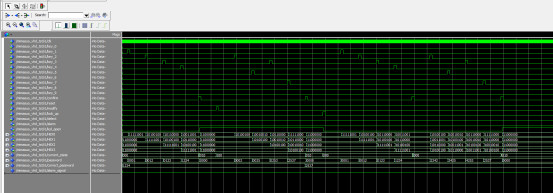

密码锁控制模块

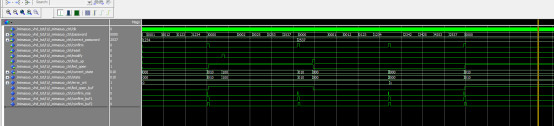

密码锁控制模块为状态机控制，state信号为当前状态指示，密码正确时led_open输出高电平。Error_cnt信号为输入密码错误计数。

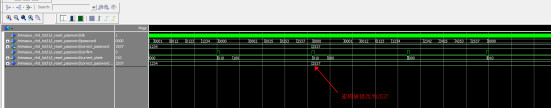

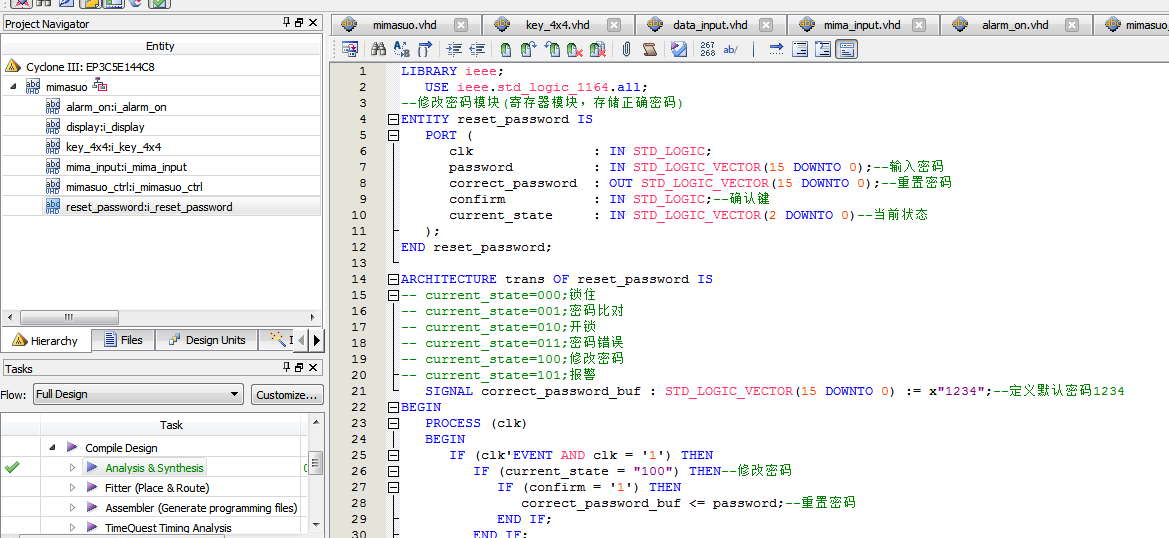

密码修改模块

在密码修改状态下，输入新的密码并按下确认键，修改密码。上图为将密码1234修改为2537

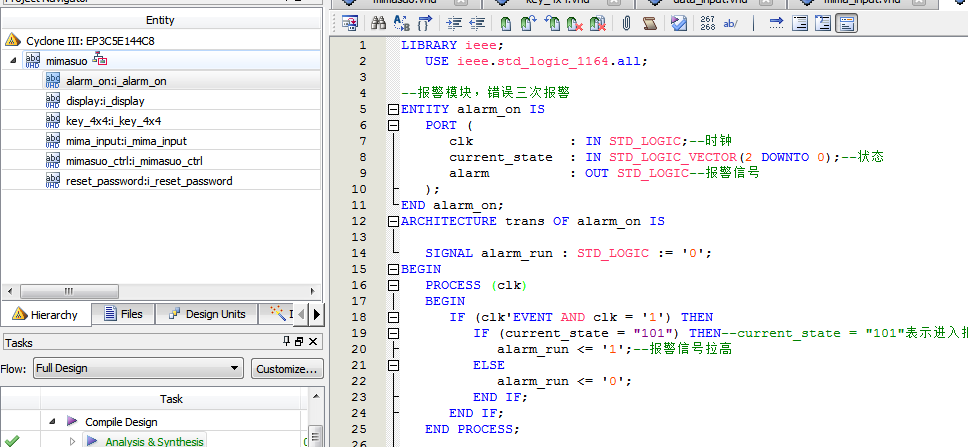

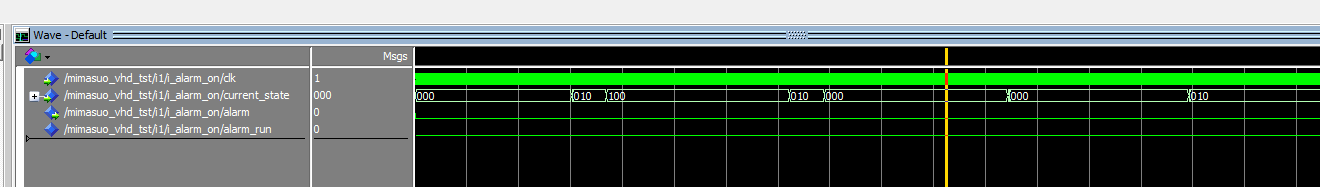

报警模块

State为密码锁当前状态，当密码输入连续错误3次，报警，上图仿真输入错误只有1次，无报警。
