AD芯片AD7606b驱动设计VHDL代码Quartus仿真

最新推荐文章于 2024-12-18 11:30:00 发布

FPGA代码库

最新推荐文章于 2024-12-18 11:30:00 发布

阅读量905

点赞数 14

文章标签： fpga开发

本文链接：https://blog.csdn.net/diaojiangxue/article/details/142062796

版权

名称：AD芯片AD7606b驱动设计VHDL代码Quartus仿真(文末获取）

软件：Quartus

语言：VHDL

代码功能：

AD7606B输入(4800-输入)/8(仿真时=学号后3位),PWM输出(600=100%)

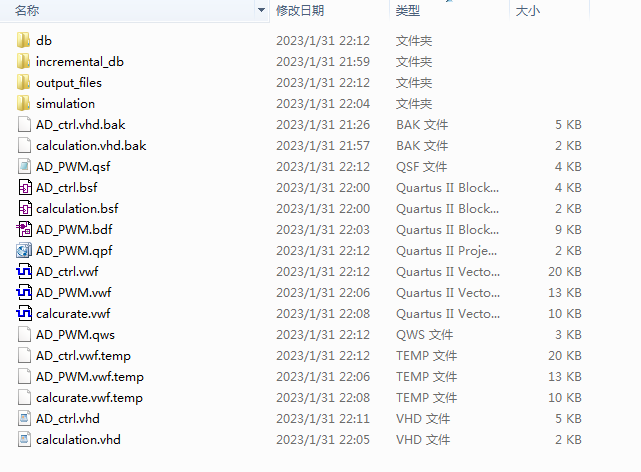

1. 工程文件

2. 程序文件

3. 程序编译

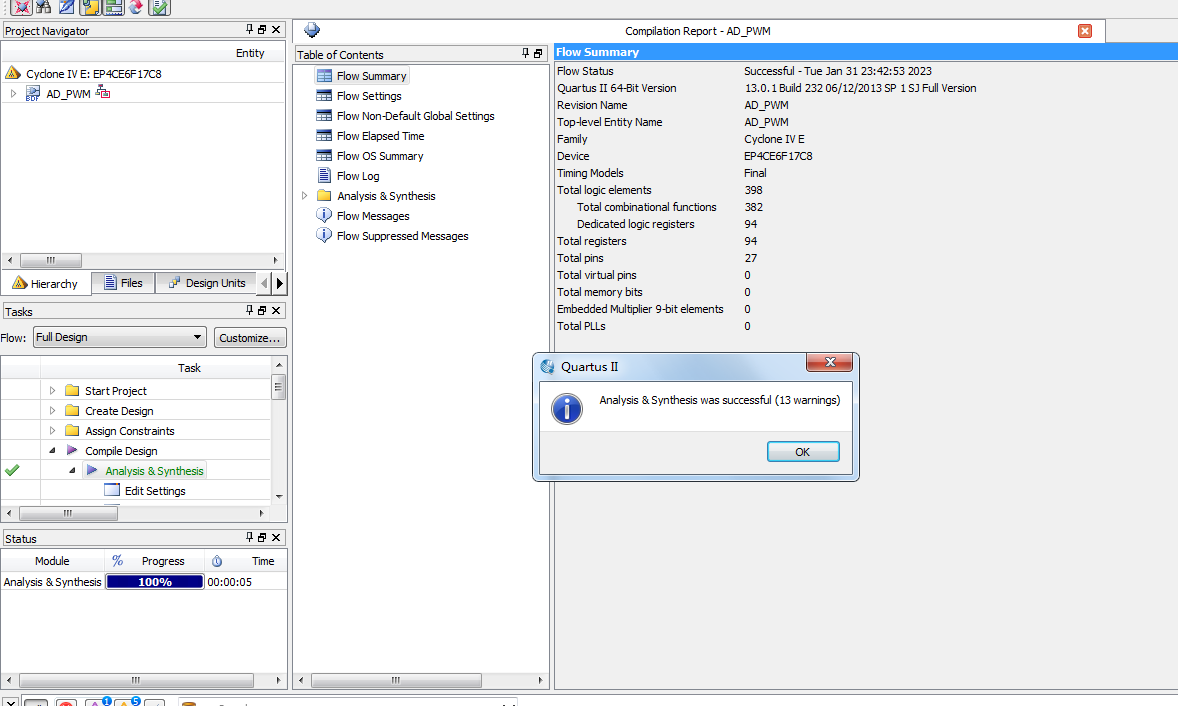

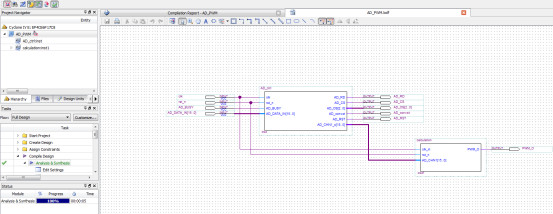

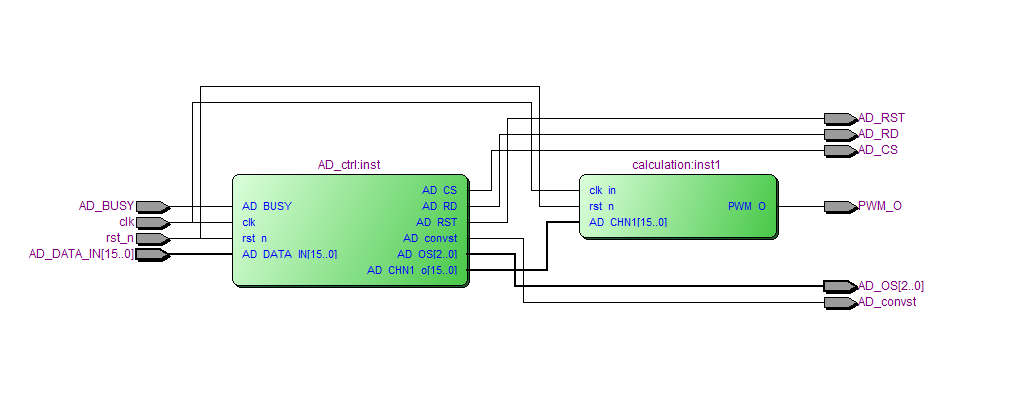

4. RTL图

5. 仿真图

整体仿真图

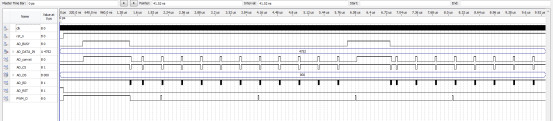

AD7606B控制模块

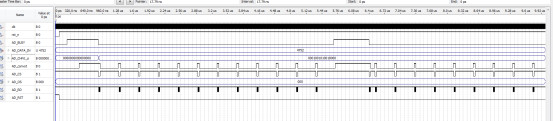

PWM控制模块

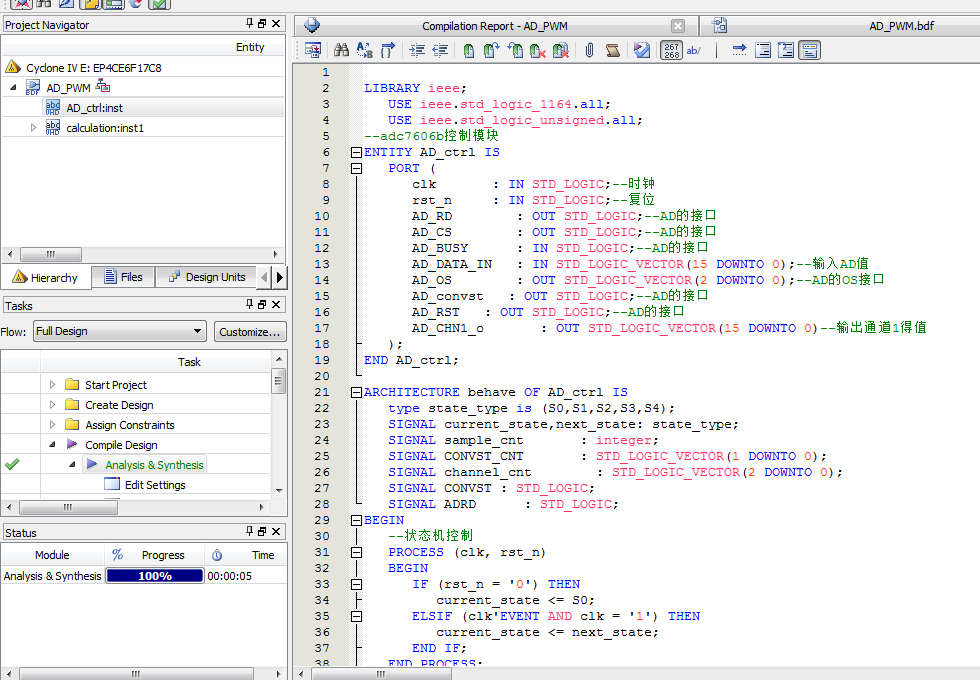

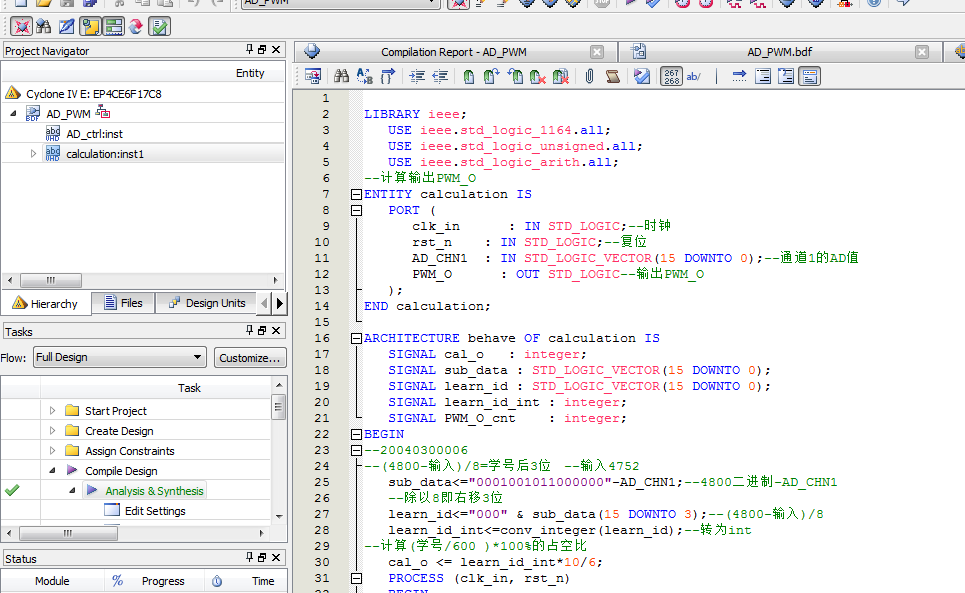

部分代码展示:

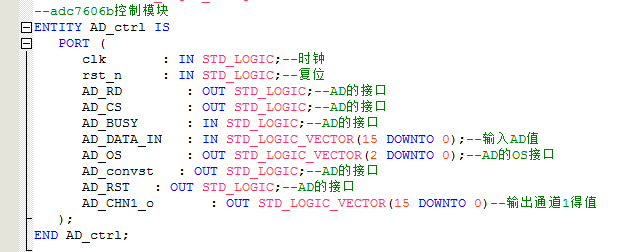

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--adc7606b控制模块
ENTITY AD_ctrl IS
   PORT (
      clk       : IN STD_LOGIC;--时钟
      rst_n     : IN STD_LOGIC;--复位
      AD_RD        : OUT STD_LOGIC;--AD的接口
      AD_CS        : OUT STD_LOGIC;--AD的接口
      AD_BUSY      : IN STD_LOGIC;--AD的接口
      AD_DATA_IN   : IN STD_LOGIC_VECTOR(15 DOWNTO 0);--输入AD值
      AD_OS        : OUT STD_LOGIC_VECTOR(2 DOWNTO 0);--AD的OS接口
      AD_convst   : OUT STD_LOGIC;--AD的接口
      AD_RST   : OUT STD_LOGIC;--AD的接口
      AD_CHN1_o       : OUT STD_LOGIC_VECTOR(15 DOWNTO 0)--输出通道1得值
   );
END AD_ctrl;
ARCHITECTURE behave OF AD_ctrl IS
   type state_type is (S0,S1,S2,S3,S4);
   SIGNAL current_state,next_state: state_type;
   SIGNAL sample_cnt       : integer;
   SIGNAL CONVST_CNT       : STD_LOGIC_VECTOR(1 DOWNTO 0);
   SIGNAL channel_cnt        : STD_LOGIC_VECTOR(2 DOWNTO 0);
   SIGNAL CONVST : STD_LOGIC;
   SIGNAL ADRD      : STD_LOGIC;
BEGIN
   --状态机控制
   PROCESS (clk, rst_n)
   BEGIN
      IF (rst_n = '0') THEN
         current_state <= S0;
      ELSIF (clk'EVENT AND clk = '1') THEN
         current_state <= next_state;
      END IF;
