4层电梯设计Verilog代码Quartus DE2-115开发板

名称：4层电梯设计Verilog代码Quartus  DE2-115开发板（文末获取）

软件：Quartus

语言：Verilog

代码功能：

4层电梯设计

（1）电梯运行规则：当电梯处于上升模式时，只响应比电梯所在位置高的上楼请求信号，由下而上逐个执行，直到最后一个上楼请求执行完毕；如果高层有下楼请求，则直接升到由下楼请求的最高层，然后进入下降模式。当电梯处于下降模式时则与上升模式相反；

（2）电梯初始状态为一层状态。

（3）每层电梯入口处设有上下请求开关，电梯内设有顾客到达层次的停站请求开关；

（4）设有电梯入口处设有位置指示装置及电梯运行模式(上升或下降)指示装置；

（5）电梯到达有停站请求的楼层，电梯门打开，开门指示灯亮，稍后，电梯门关闭(开门指示灯灭)。若按下电梯内开门按钮，则电梯一直处于开门状态，若按下电梯内关门按钮，则电梯立即关门。电梯继续进行，直至执行完最后一个请求信号后停留在当前层；

（6）能记忆电梯内外所有请求，并按照电梯运行规则按顺序响应，每个请求信号保留至执行后消除。4层电梯设计

本代码已在DE2-115开发板验证，DE2-115开发板如下，其他开发板可以修改管脚适配：

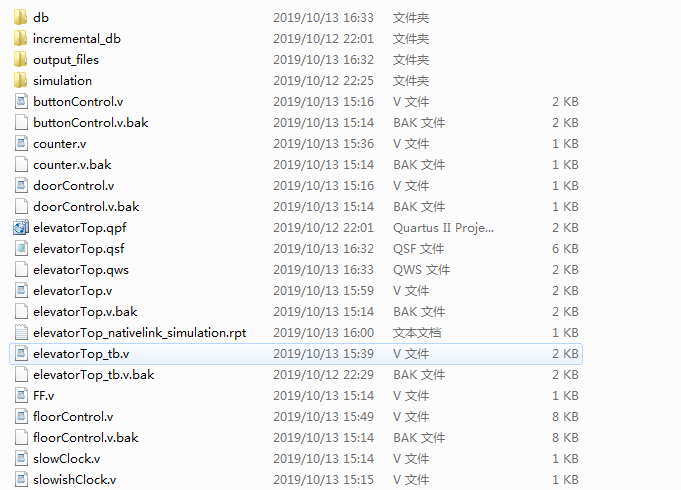

1. 工程文件

2. 程序文件

3. 程序编译

4. 管脚分配

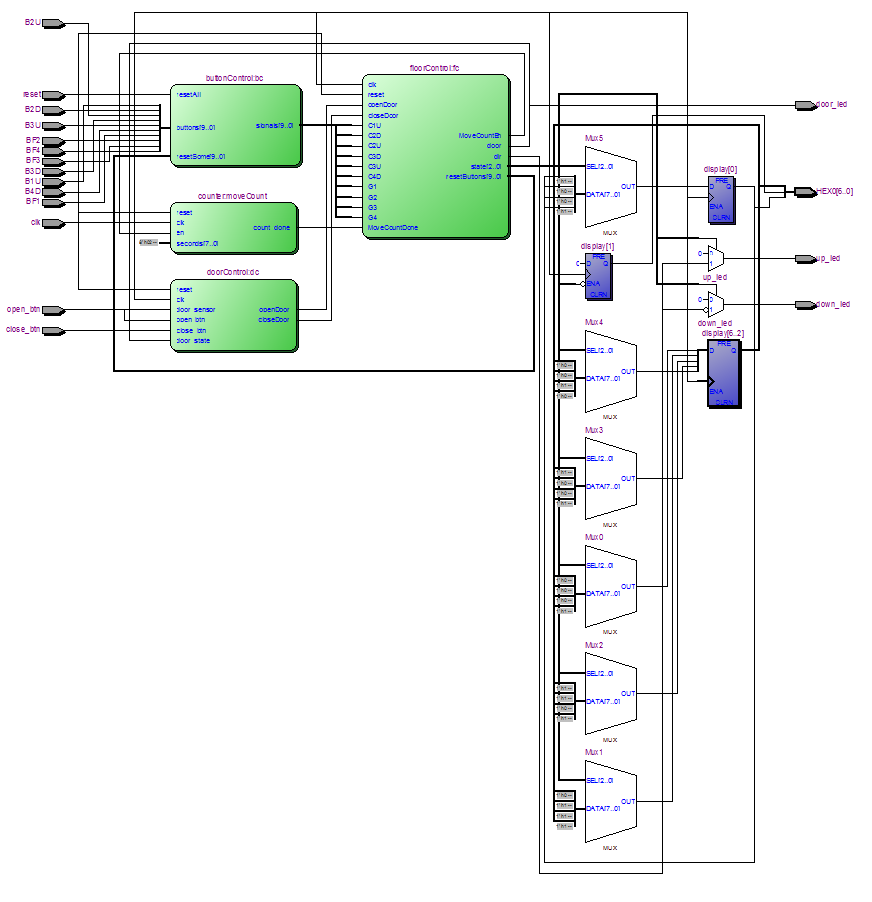

5. RTL图

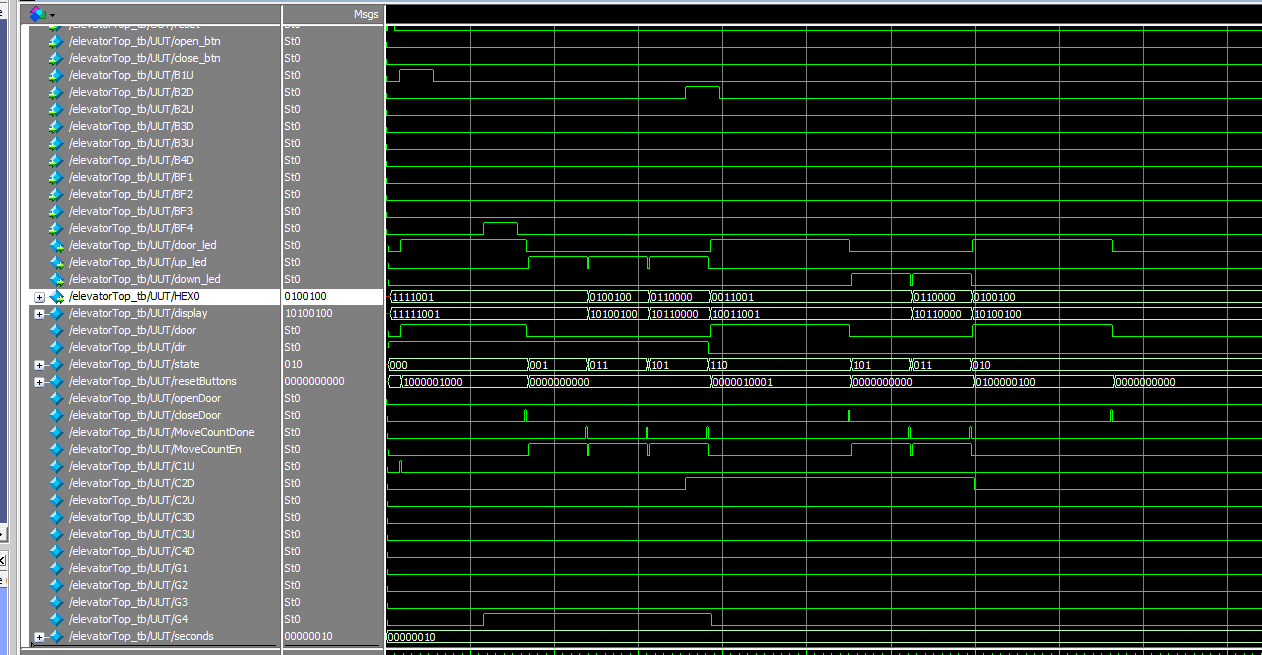

6. Testbench

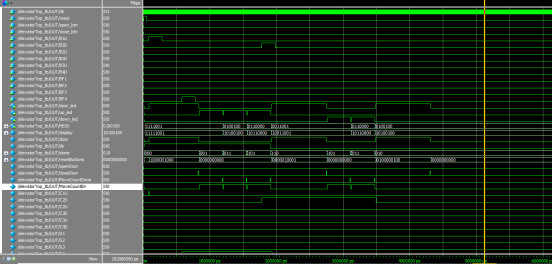

7. 仿真图

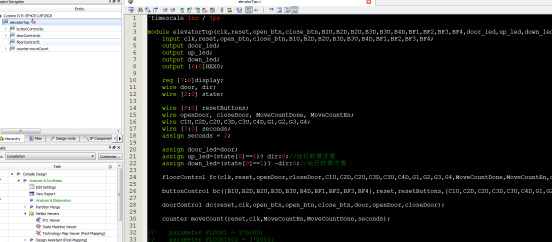

部分代码展示:

`timescale 1ns / 1ps
module elevatorTop(clk,reset,open_btn,close_btn,B1U,B2D,B2U,B3D,B3U,B4D,BF1,BF2,BF3,BF4,door_led,up_led,down_led,HEX0);
    input clk,reset,open_btn,close_btn,B1U,B2D,B2U,B3D,B3U,B4D,BF1,BF2,BF3,BF4;
    output door_led;
 output up_led;
 output down_led;
 output [6:0]HEX0;

 reg [7:0]display;
 wire door, dir;
    wire [2:0] state;

    wire [9:0] resetButtons;
    wire openDoor, closeDoor, MoveCountDone, MoveCountEn;
    wire C1U,C2D,C2U,C3D,C3U,C4D,G1,G2,G3,G4;
    wire [7:0] seconds;
    assign seconds = 2;

 assign door_led=door;
 assign up_led=(state[0]==1)? dir:0;//运行时候才亮
 assign down_led=(state[0]==1)? ~dir:0;//运行时候才亮

 floorControl fc(clk,reset,openDoor,closeDoor,C1U,C2D,C2U,C3D,C3U,C4D,G1,G2,G3,G4,MoveCountDone,MoveCountEn,door,dir,state,resetButtons);

 buttonControl bc({B1U,B2D,B2U,B3D,B3U,B4D,BF1,BF2,BF3,BF4},reset,resetButtons,{C1U,C2D,C2U,C3D,C3U,C4D,G1,G2,G3,G4});

 doorControl dc(reset,clk,open_btn,open_btn,close_btn,door,openDoor,closeDoor);

 counter moveCount
