名称：方波、三角波、正弦波发生器设计Verilog代码Quartus仿真（文末获取）

软件：Quartus

语言：Verilog

代码功能：

方波、三角波、正弦波发生器

1、可以控制输出输出正弦、方波、三角波

2、通过频率控制字控制输出波形频率

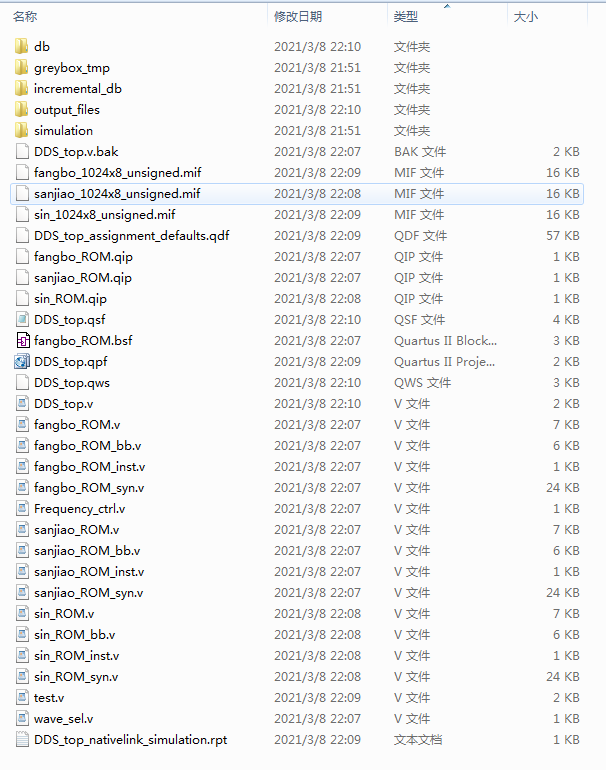

1. 工程文件

2. 程序文件

3. 程序编译

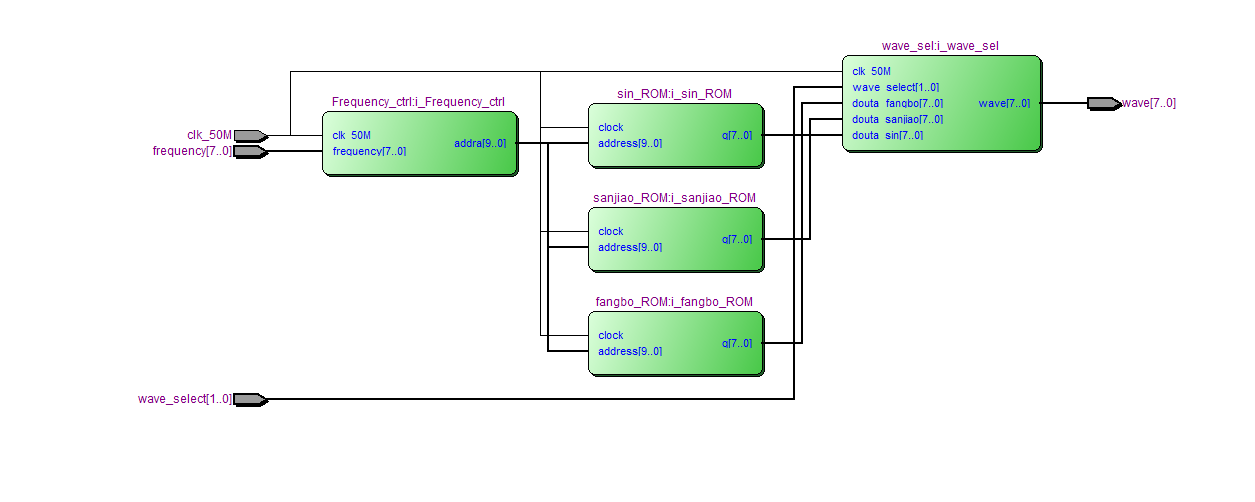

4. RTL图

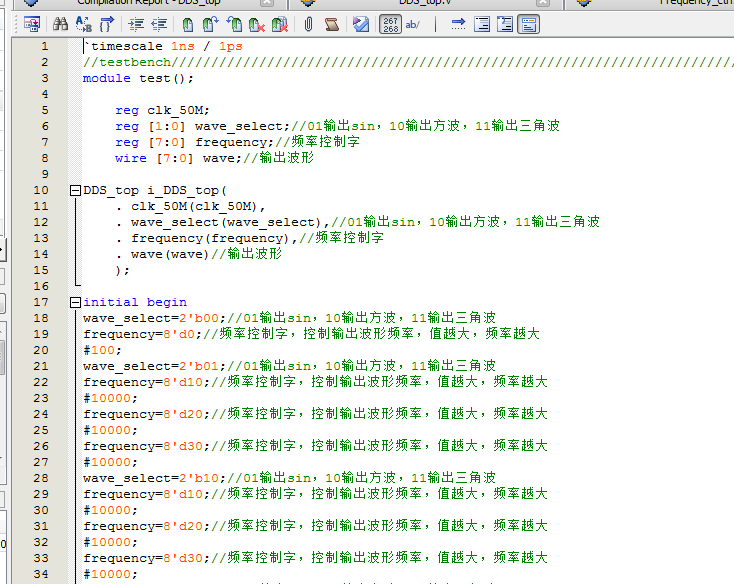

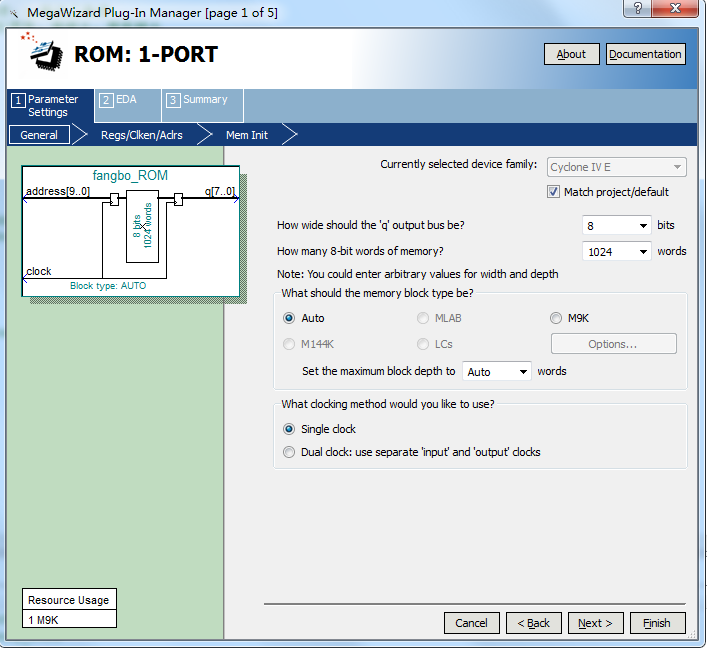

5. ROM设置

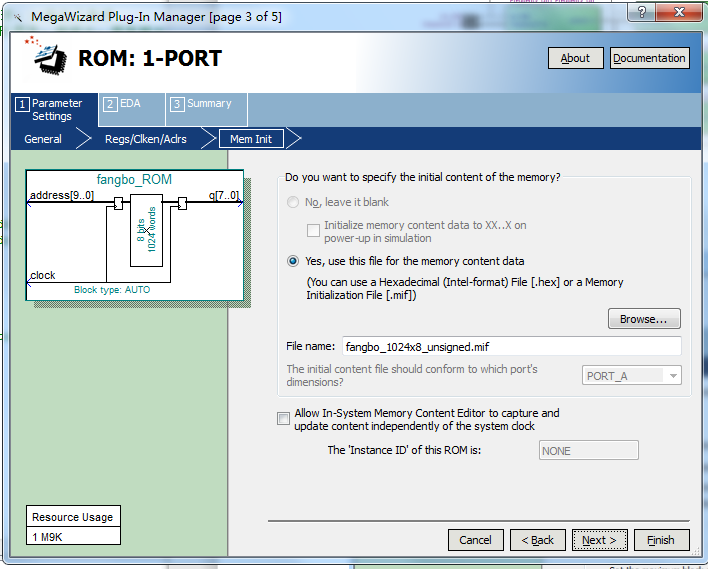

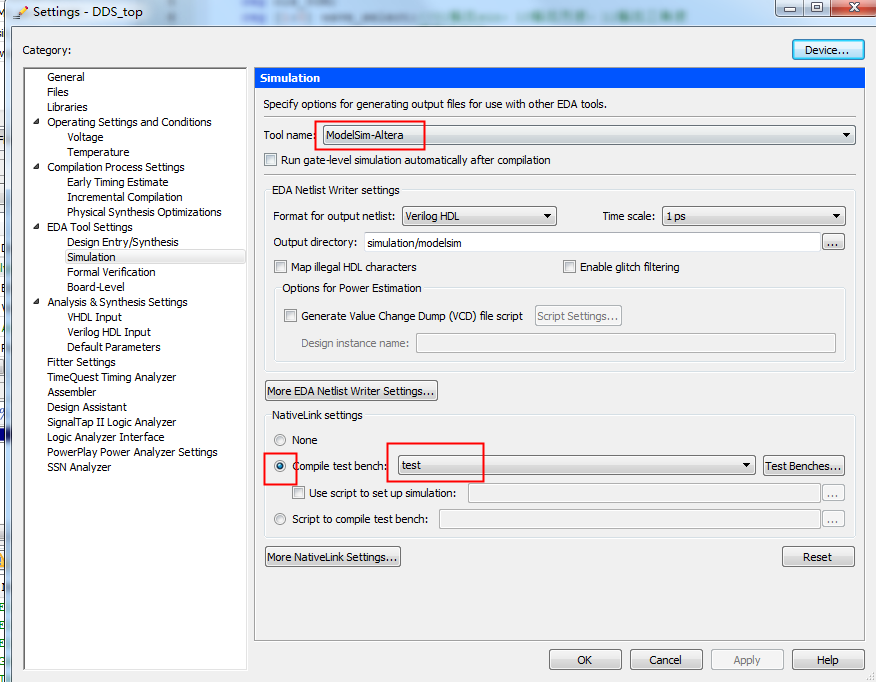

6. Testbench

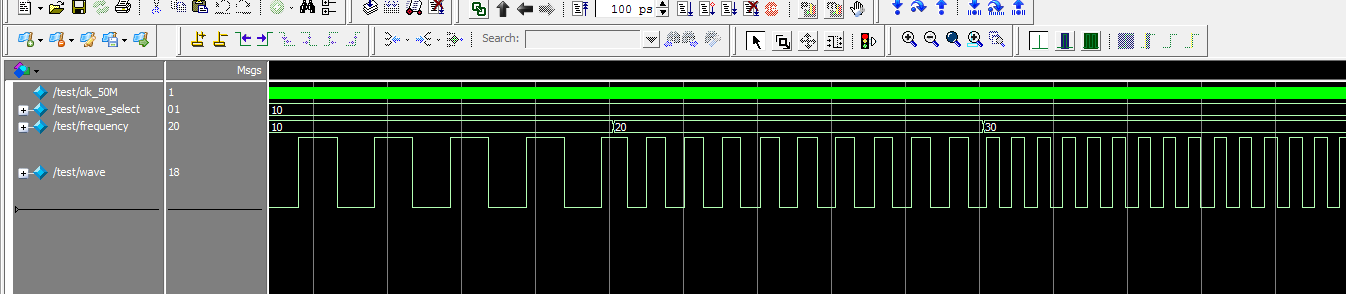

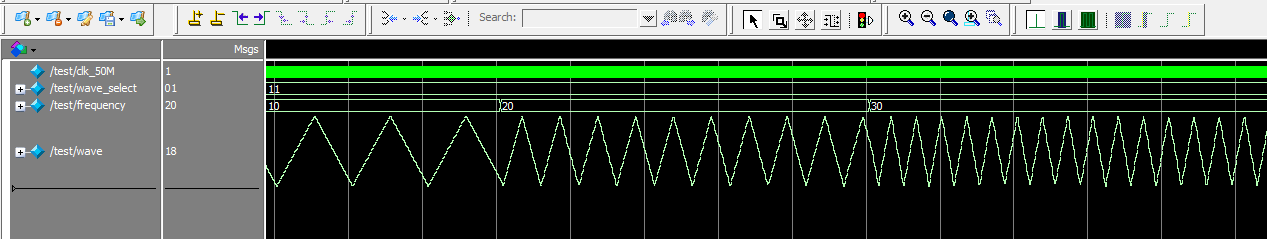

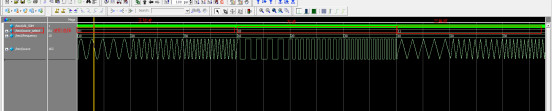

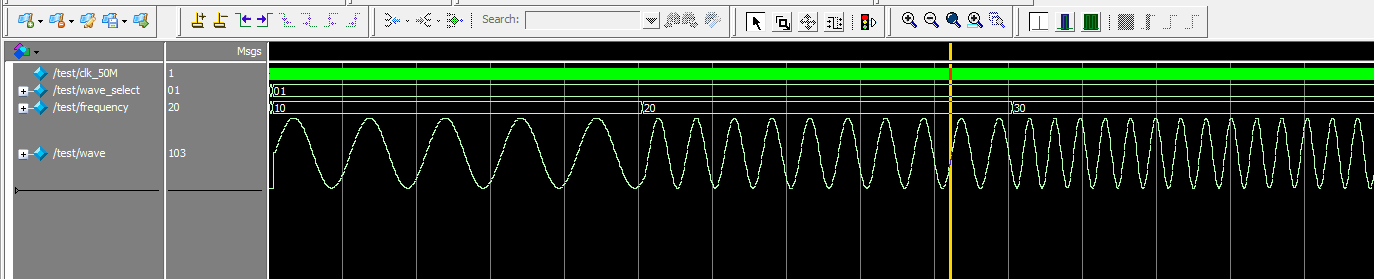

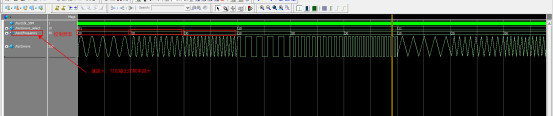

7. 仿真图

部分代码展示:

`timescale 1ns / 1ps
//输出频率f=clk_50M*frequency/2^10
module DDS_top(
    input clk_50M,//时钟输入
    input [1:0] wave_select,//01输出sin，10输出方波，11输出三角波
    input [7:0] frequency,//频率控制字，控制输出波形频率，值越大，频率越大
    output [7:0] wave//输出波形
    );

wire [9:0] addra;
wire [7:0] douta_fangbo;
wire [7:0] douta_sanjiao;
wire [7:0] douta_sin;
//方波ROM
fangbo_ROM i_fangbo_ROM (
      .clock(clk_50M),    // input wire clka
      .address(addra),  // input wire [9 : 0] addra
      .q(douta_fangbo)  // output wire [7 : 0] douta
    );
//三角波ROM
sanjiao_ROM i_sanjiao_ROM (
  .clock(clk_50M),    // input wire clka
  .address(addra),  // input wire [9 : 0] addra
  .q(douta_sanjiao)  // output wire [7 : 0] douta
);
//sin波ROM
sin_ROM i_sin_ROM (
  .clock(clk_50M),    // input wire clka
  .address(addra),  // input wire [9 : 0] addra
  .q(douta_sin)  // output wire [7 : 0] douta
);
//相位累加器
Frequency_ctrl i_Frequency_ctrl(
. clk_50M(clk_50M),
. frequency(frequency),//频率控制字
. addra(addra)//输出地址
    );
//波形选择控制
wire [7:0] wave_rom;
wave_sel i_wave_sel(
. clk_50M(clk_50M),
. wave_select(wave_select),//01输出sin，10输出方波，11输出三角波
. douta_fangbo(douta_fangbo),//方波
. douta_sanjiao(douta_sanjiao),//三角
. douta_sin(douta_sin),    //正弦
. wave(wave_rom)//输出波形
    );
assign wave=wave_rom;
endmodule
