三菱FX3U PLC与Factory IO通讯仿真PID液位调节程序

说到学习PLC 的PID ,要有硬件

测温度的PID设备有：输入输出模拟量模块300左右X2(有些PLC自带)，变送器几十块，发热棒20左右，固态继电器几十块左右，温度传感器几十块左右；

测转速设备有：输入输出模拟量模块(有些PLC自带)300左右X2，变频器200左右，编码器几十块左右，三相电机100多，电机与编码器的支架(特别这个买不到，要订制，少则200，要不没人给你做)；

测液位设备有：输入输出模拟量模块(有些PLC自带)300左右X2，变频器至少250左右，液位传感器至少150左右，水泵300左右，变送器几十左右，水箱(特别这个买不到，要订制，多少难说，少了没人给你做)；
每项总供也要上干块或者几百或，还有复杂的接线，让刚学习PLC 的你焦头烂额，要不交几干块到培训机构学习！难道没有办法了吗？有！就是用这套程序来学习！！！
这里让你只要有PLC就能简单地实现这项目学习！
学习什么啊？学习PID的配置参数，调节参数，自整定，手动整定等
学习这个PID项目与实际的温度，转速，液位项目有什么区别？学会PID后，只要将输入输出的寄存器对应对接更换就可以！

需要设备和软件环境:
1, 电脑系统windows 7以上

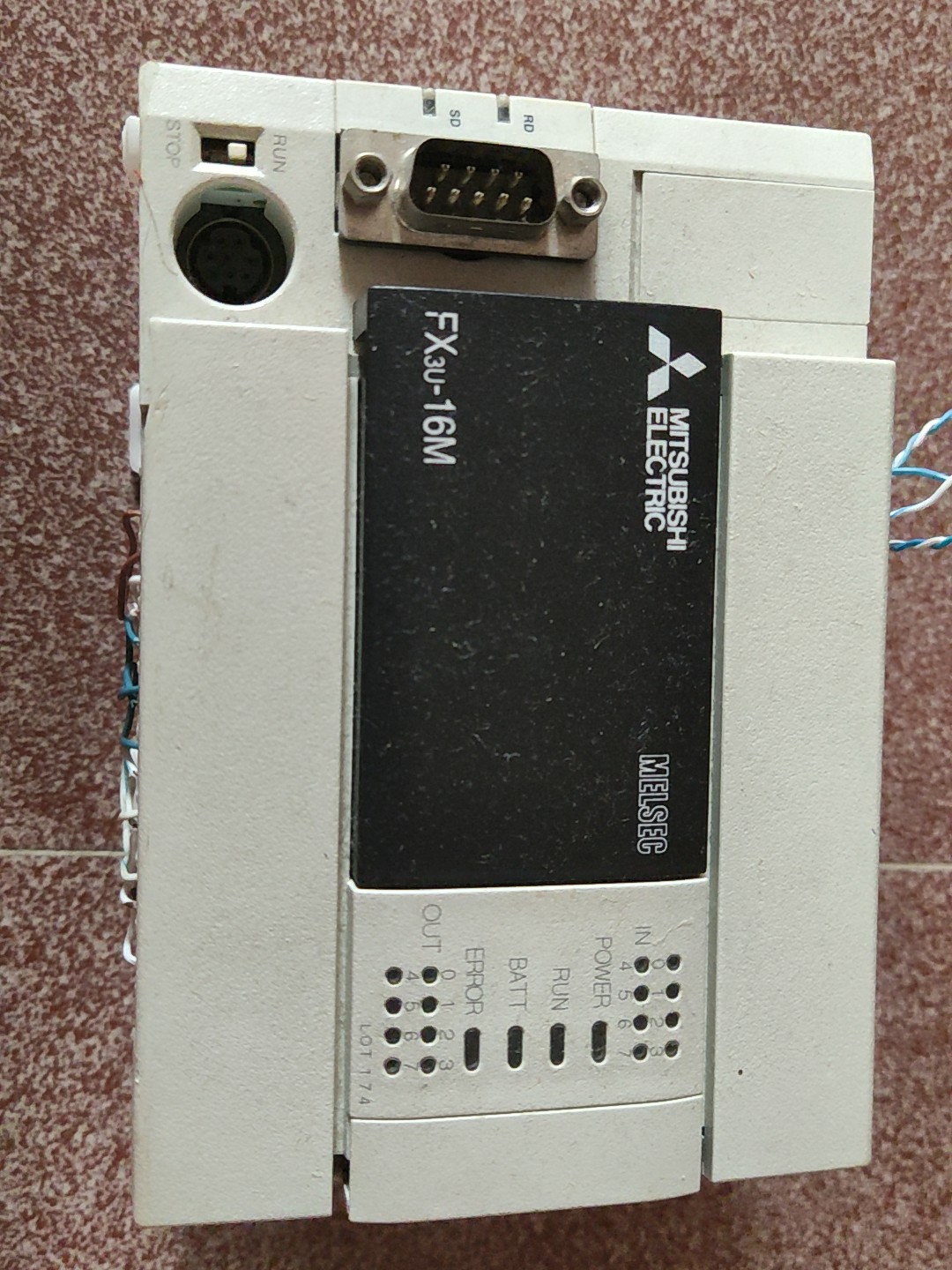

2, 三菱PLC FX3U plc 1台
3, 威纶通EBPro 6.05.02.434s 以上版本做HMI
4, Factroy io 2.4.3做模拟液位环境!

这个方便PID学习调节参数。
不用买模拟量模块和变换器。
不用复杂的接线
有操作说明!

ID:5638675919495247

PLC_Pro

三菱FX3U PLC与Factory IO通讯仿真PID液位调节程序

在学习PLC的PID控制时，通常需要一些硬件设备来进行实验。对于测温度的PID设备而言，需要使用输入输出模拟量模块、变送器、发热棒、固态继电器以及温度传感器等。这些设备价格不菲，需要购买的项目较多。对于测转速的PID设备，需要使用输入输出模拟量模块、变频器、编码器、三相电机以及电机与编码器的支架。其中，编码器的支架需要进行订制，费用较高。对于测液位的PID设备，需要使用输入输出模拟量模块、变频器、液位传感器、水泵、变送器以及水箱等。其中，水箱需要进行订制，费用不菲。而且，以上每项设备的总供应也需要上千甚至几百块，接线也比较复杂，对刚开始学习PLC的人来说会感到非常困惑。难道没有更简单的方法吗？答案是有的，就是使用这套程序来进行学习。

这套程序只需要你拥有一个PLC就能够简单地实现这个项目的学习。通过学习这个PID项目，你可以掌握PID的配置参数、调节参数、自整定和手动整定等。与实际的温度、转速、液位项目相比，学习PID后，只需要将输入输出的寄存器进行对应并进行替换即可。

为了方便进行PID学习和调节参数的实验，需要准备以下设备和软件环境：
