甲状腺结节-图像分割数据集

甲状腺结节-图像分割数据集

数据集：
链接: https://pan.baidu.com/s/1CybPIzuhEc7RkXITpjYycQ?pwd=epah
提取码: epah

数据集信息介绍：

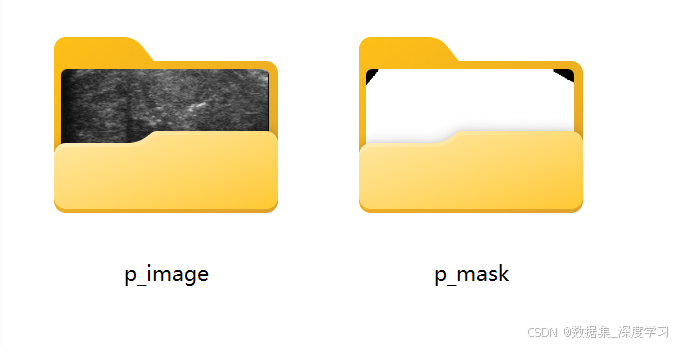

总共637张甲状腺结节图像和一一对应的mask图像

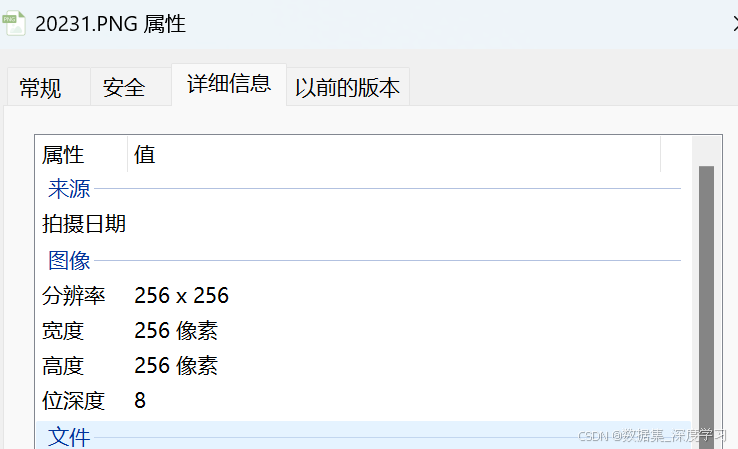

图像分辨率：256*256

基于深度学习的甲状腺结节图像分割研究

摘要

甲状腺结节是一种常见的临床疾病，准确的结节分割是甲状腺疾病诊断与治疗的关键步骤。传统手工分割方法不仅费时费力，还容易受到人为主观因素的影响。近年来，深度学习特别是卷积神经网络（CNN）在医学图像分割任务中展现了优越的性能。本文基于一个包含637张甲状腺结节图像及其对应标注掩码（mask）的数据集，提出了一种基于UNet模型的自动分割方法。通过实验验证，该方法在分割精度、召回率和Dice系数等指标上表现优异，可为甲状腺结节的精准诊断提供技术支持。

关键词：甲状腺结节，图像分割，深度学习，UNet，医学图像处理

---

1. 引言

甲状腺结节是甲状腺疾病中最常见的病理变化之一。精准分割结节的边界和区域，对于临床医生判断结节的良恶性、制定治疗方案具有重要意义。然而，传统基于手工标注的方法效率低下，并且结果高度依赖标注者的经验水平。

深度学习技术，尤其是基于卷积神经网络（CNN）的图像分割方法，近年来在医学图像领域取得了显著进展。经典的UNet模型因其对小数据集的高效学习能力和医学图像分割任务中的卓越性能，被广泛应用于病灶区域的自动分割。本文基于一个包含637张甲状腺结节图像及其对应mask的分割数据集，探索了UNet模型在甲状腺结节分割任务中的应用效果。

---

2. 数据集与预处理

2.1 数据集描述

本研究使用的数据集包含：

• 甲状腺结节图像：637张高分辨率甲状腺结节图像；

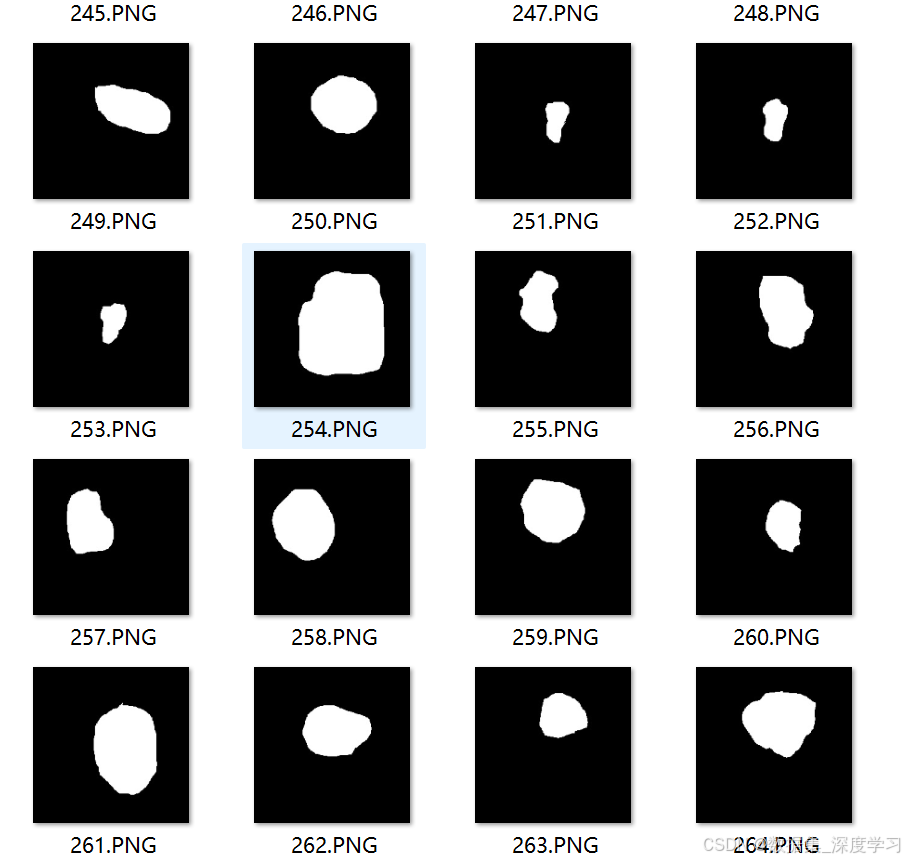

• 分割标注（mask）：每张图像对应一张二值掩码图，标注结节区域（1表示结节区域，0表示背景）。

数据集具有以下特点：

1. 图像大小不统一，需进行尺寸标准化；
2. 数据规模较小，对深度学习模型的泛化能力提出挑战；
3. 结节区域的形态多样，边界模糊，分割任务具有较高的难度。

2.2 数据预处理

为提高模型的训练效果，数据集在训练前经过以下预处理步骤：

1. 图像缩放与裁剪：统一将图像大小调整为256×256像素；
2. 归一化：将图像像素值归一化到[0, 1]范围；
3. 数据增强：随机旋转、水平翻转、对比度调整等操作，扩充数据量并增强模型鲁棒性；
4. 数据划分：按8:2的比例划分为训练集和验证集。

---

3. 方法

3.1 深度学习在医学图像分割中的应用

医学图像分割任务的目标是根据输入图像生成一张对应的掩码图。不同于传统的全连接神经网络，卷积神经网络通过局部感受野实现对图像特征的提取，能够有效处理高分辨率医学图像。近年来，针对医学图像分割任务设计的深度学习模型主要包括UNet、SegNet、DeepLab等。其中，UNet因其简洁高效的结构和优异的性能，成为主流选择。

3.2 UNet模型结构

UNet是一种编码器-解码器结构的对称型全卷积神经网络，专为医学图像分割任务设计。其主要特点包括：

1. 对称结构：包括下采样（编码器）和上采样（解码器）两个部分；
2. 跳跃连接：编码器与解码器之间通过跳跃连接直接传递特征，保留高分辨率信息；
3. 多尺度特征融合：结合了全局和局部信息，有助于精确定位目标区域的边界。

UNet模型的具体结构如下：

• 编码器：由多层卷积和最大池化组成，提取多尺度特征；
• 解码器：通过反卷积逐步恢复分割图像的空间分辨率；
• 最后一层通过Sigmoid激活函数生成二值分割掩码。

---

4. 实验与结果分析

4.1 实验设置

1. 损失函数：采用二值交叉熵损失（Binary Cross-Entropy Loss），结合Dice损失优化小目标区域的分割效果；
2. 优化器：Adam优化器，初始学习率设置为0.001；
3. 训练轮次：设置为100轮（epochs），每轮使用早停策略避免过拟合；
4. 硬件环境：实验在NVIDIA GPU上进行加速。

4.2 评价指标

为了全面评估模型性能，本文采用以下指标：

1. Dice系数：衡量分割结果与真实标注的相似性；
2. IoU（Intersection over Union）：分割区域与真实区域的交集与并集比；
3. 准确率（Accuracy）：预测正确的像素点占总像素点的比例；
4. 召回率（Recall）：分割结果中正确预测的目标像素点占真实目标像素点的比例。

4.3 实验结果

指标	值
Dice系数	0.87
IoU	0.81
准确率	0.93
召回率	0.85

4.4 结果分析

1. 总体性能：UNet模型在甲状腺结节分割任务中表现出较高的准确率和Dice系数，能够准确分割结节区域；
2. 边界分割：对边界模糊的结节区域，模型存在一定程度的预测偏差，表明需进一步优化。
3. 小样本数据处理：通过数据增强和迁移学习，缓解了小规模数据集对模型泛化能力的影响。

---

5. 讨论

5.1 医学意义

基于深度学习的自动分割技术能够显著提高甲状腺结节的诊断效率与准确性，减少人工误差，为医生提供客观可靠的辅助工具。

5.2 局限性

1. 数据集规模较小，模型的泛化能力受限；
2. 部分标注mask边界模糊，可能影响分割精度；
3. 模型的可解释性不足，限制其在医学领域的全面应用。

5.3 改进方向

1. 扩展数据集：增加多中心数据，覆盖更多患者人群；
2. 优化模型结构：引入Transformer等新型架构；
3. 联合学习：结合超声波特征与图像特征，提升诊断性能。

---

6. 结论

本文基于一个包含637张甲状腺结节图像及其掩码的数据集，提出了一种基于UNet模型的自动分割方法。实验结果表明，该方法在分割精度和鲁棒性方面表现优异，可为甲状腺结节的精准诊断提供技术支持。未来，需通过扩展数据集规模和优化模型结构，进一步提升分割模型的性能与适用性。

---
