开关电容的开关顺序对电荷注入有显著影响。先断开与运放连接的开关（S2）可以保持输入端的电荷不变，避免非线性电荷注入。然而，在开环状态下，电荷注入可能导致运放输出大的摆幅。保持闭环状态能确保运放输入端的虚地特性，并通过电荷守恒抵消注入电荷的影响。S1断开时，若S3已接地，C1的电荷注入会被抵消，反之则会影响采样精度。开关电容设计中的电荷注入和闭环操作是关键考虑因素。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

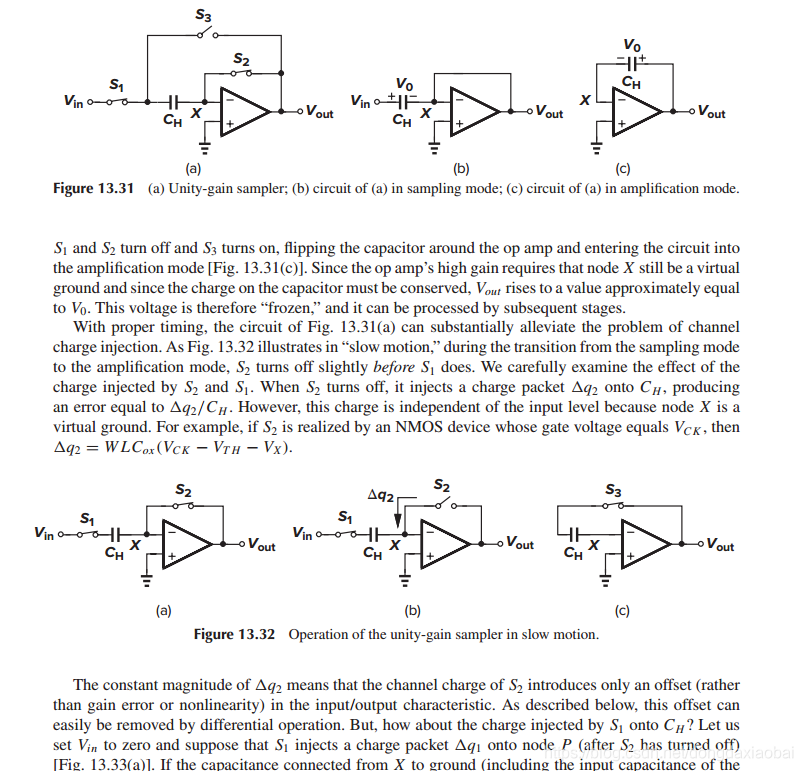

开关电容的开关顺序是有讲究的。如图（Razavi教材模拟cmos设计第二版556页）中的电路，一般总是先断开与运放相连的开关（S2），再断开和信号相连的开关(S1)。原文对此的解释是：由于运放虚地特性，输入端X是地，S2断开时注入的电荷和信号无关，成为一个固定的offset. （中文翻译好像是避免非线性电荷注入，也就是注入的电荷量恒定。）

这个解释咋一看似乎没什么问题，但实际上如果用下方的(a)(b)(c)图会有一点歧义。注意按照（b）图的画法，S2断开以后运放已经变成了开环，那么这一注入的电荷无疑会使输入端X的电压不再为0。由于运放增益很高，假定开关尺寸很大，而采样电容很小，这个电荷导致的X点电位变化完全可能达到相当可观的量，经过运放导致输出产生很大的swing。如果是实际的运放，无法handle large swing, 那么当做‘offset’显然不完全合适。

当然，教材的解释并不能说是错误的。因为并不能规定offset是1uV,1mV还是100V。个人理解是对于实际电路，运放只允许在不同开关切换的non-overlap短暂时间内变成开环。而多数时候我们总是保证电路工作在闭环状态，这样才能使运放的输入端维持虚地特性。仍然以教材上的开关电容放大器为例：
