开关电容的电荷注入-时钟馈通和电荷注入

虚拟开关（DS短接）以消除时钟馈通和电荷注入
参考：开关电容的电荷注入

对MOS开关的研究表明,较大的W/L或较小的采样电容能得到较高的采样速 度。
在这-节中,我们会看到这些提高速度的方法会降低信号采样的精度 在开关断开的瞬间,在MOS器件工作时有一种机制会产生误差。我们分来研究每一 种效应。

时钟馈通现象来源于栅端的电压的耦合的电压引入的误差。

电荷注入来自由于大尺寸管子的沟道电荷的注入，注入数量为一半。
常见的解决方案包括有：

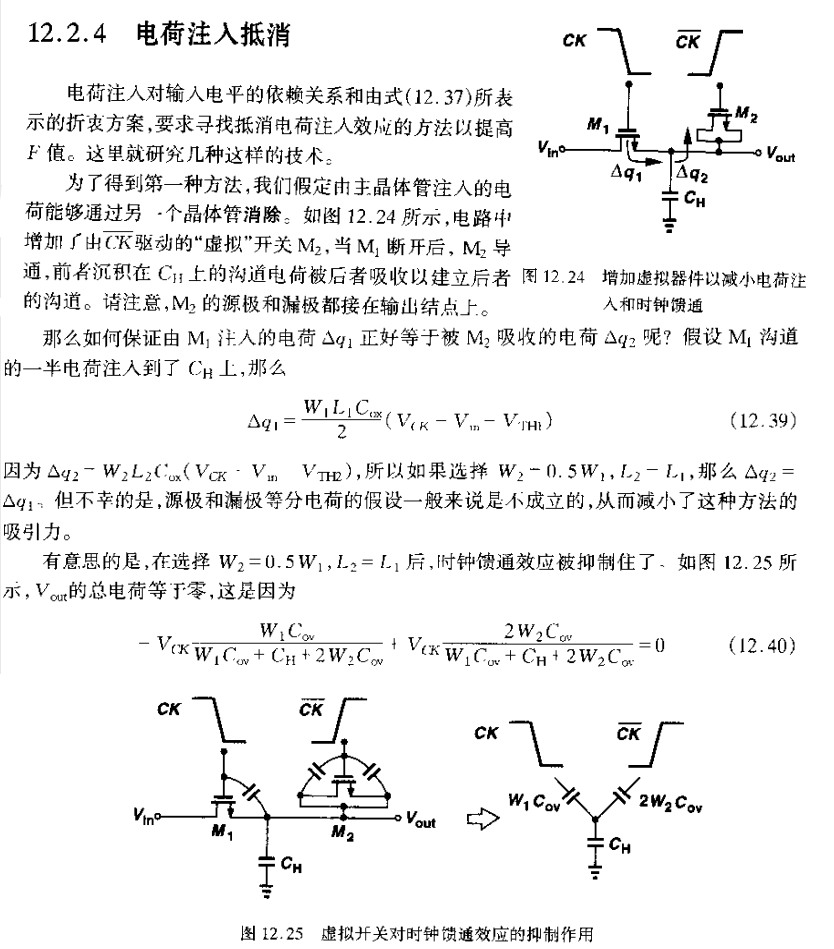

1、虚拟开关

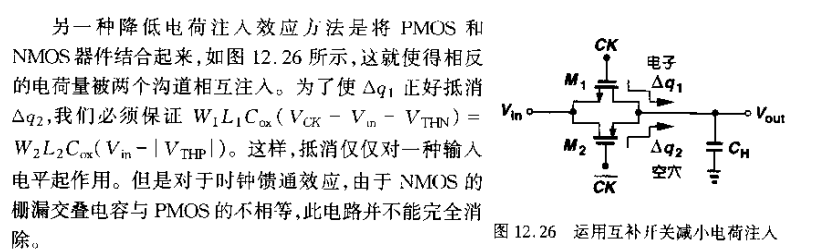

2、互补开关

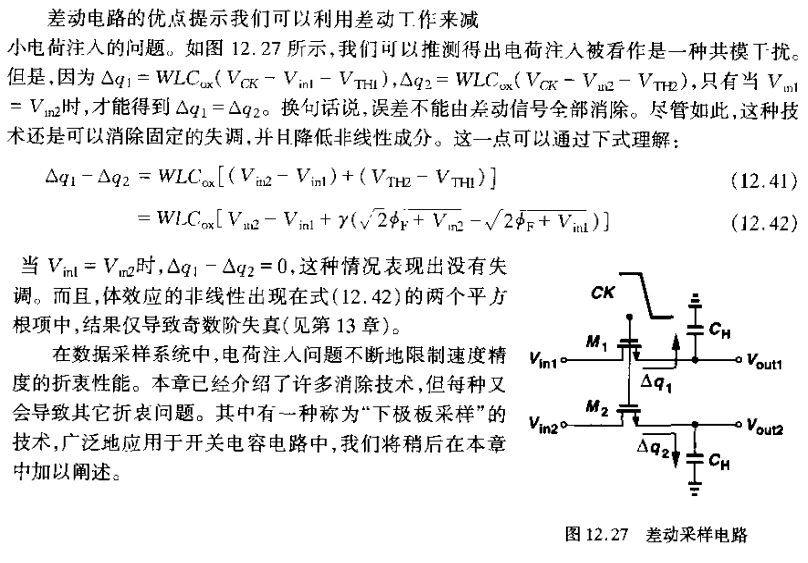

3、差动采样开关

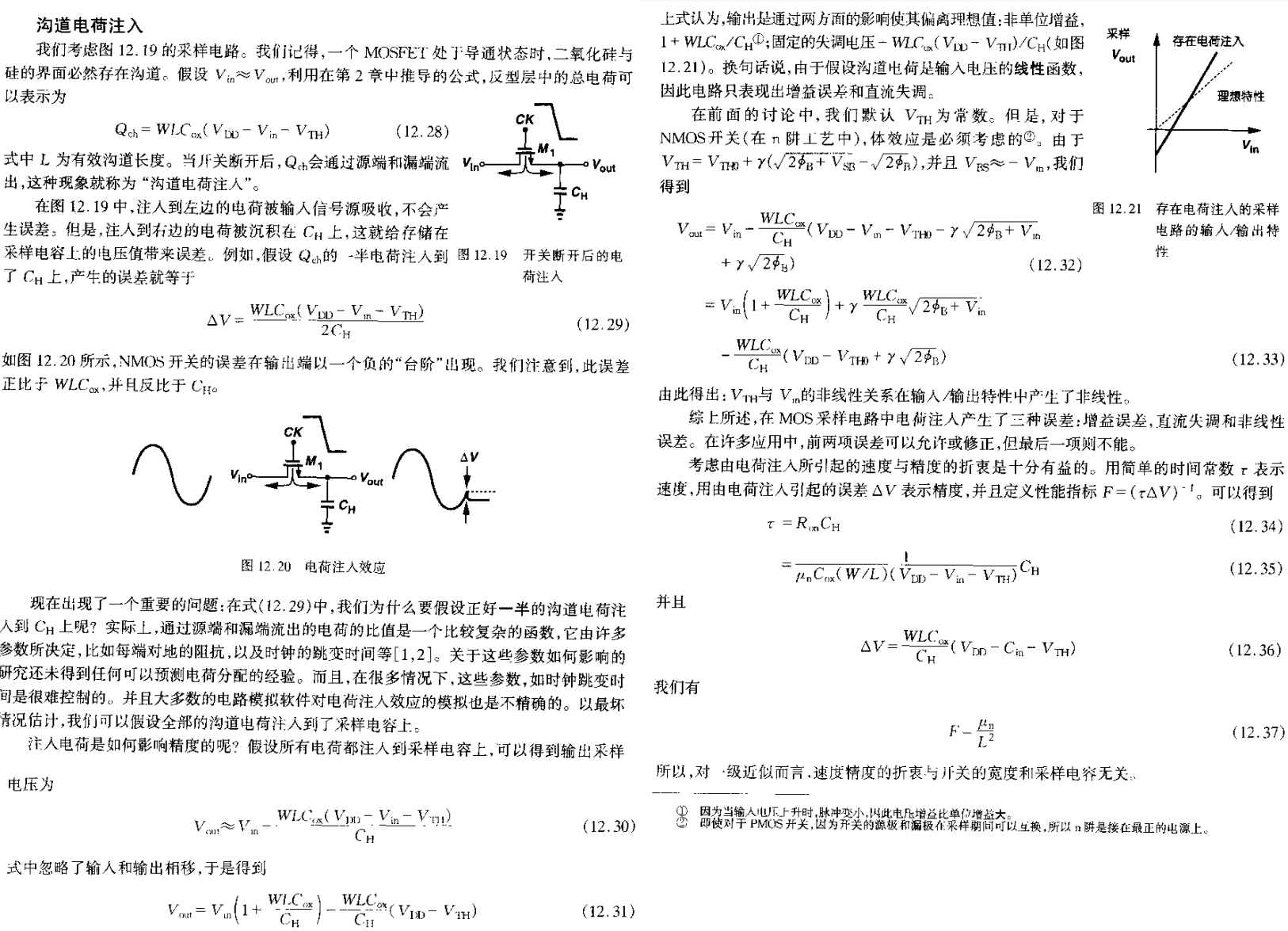

电荷注入

来自由于大尺寸管子的沟道电荷的注入，注入数量为一半。

常见的解决方案包括有：
1、虚拟开关
2、互补开关
3、差动采样开关

转 | 关于电荷注入（Charge injection）

解决方案

1、虚拟开关

2、互补开关

3、差动采样信号

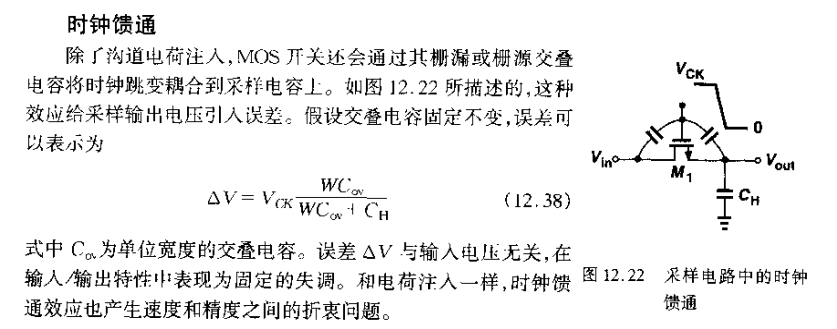

时钟馈通现象

时钟馈通现象来源于栅端的电压的耦合的电压引入的误差。
