信息系统项目管理工程师备考计算类真题讲解一：

一、进度管理

1、单代号网络图

        单代号网络图是以节点及其编号表示工作，以箭线表示工作之间逻辑关系的网络图。每个节点代表一个具体的活动或任务，节点中通常会标注活动的名称、持续时间以及编号等信息。

        活动之间存在4种类型的依赖关系：

（1）F-S:结束-开始的关系。前序活动结束后，后续活动才能开始

（2）F-F：结束-结束的关系。前序活动结束后，后续活动才能结束。

（3）S-S：开始-开始的关系。前序活动开始后，后续活动才能开始。

（4）S-F：开始-结束的关系。前序活动开始后，后续活动才能结束。

示例：

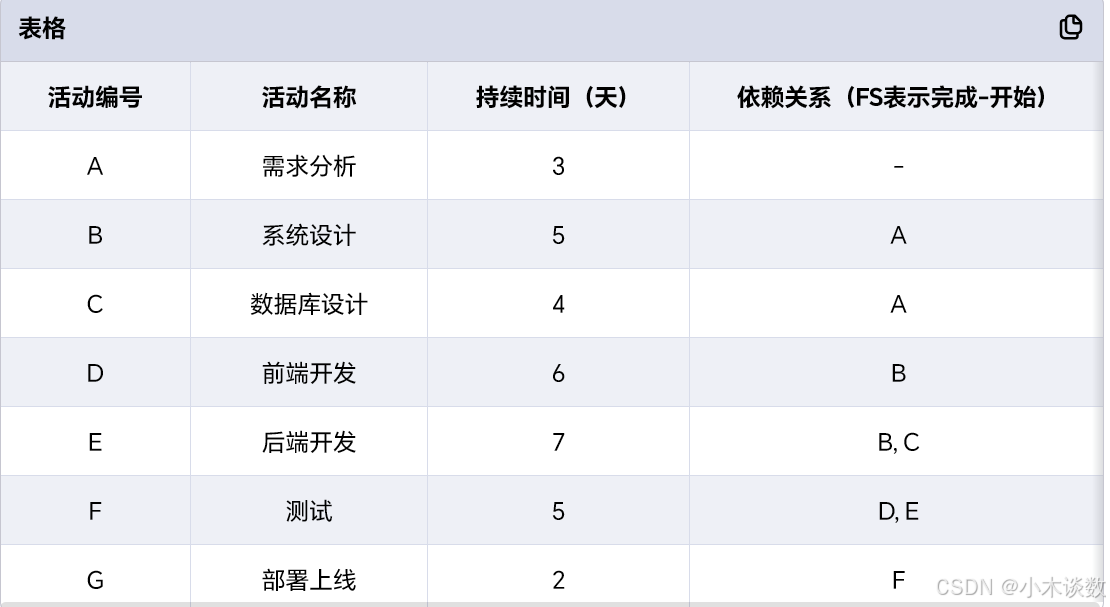

项目背景假设有一个小型软件开发项目，包含以下活动及其持续时间和逻辑关系：

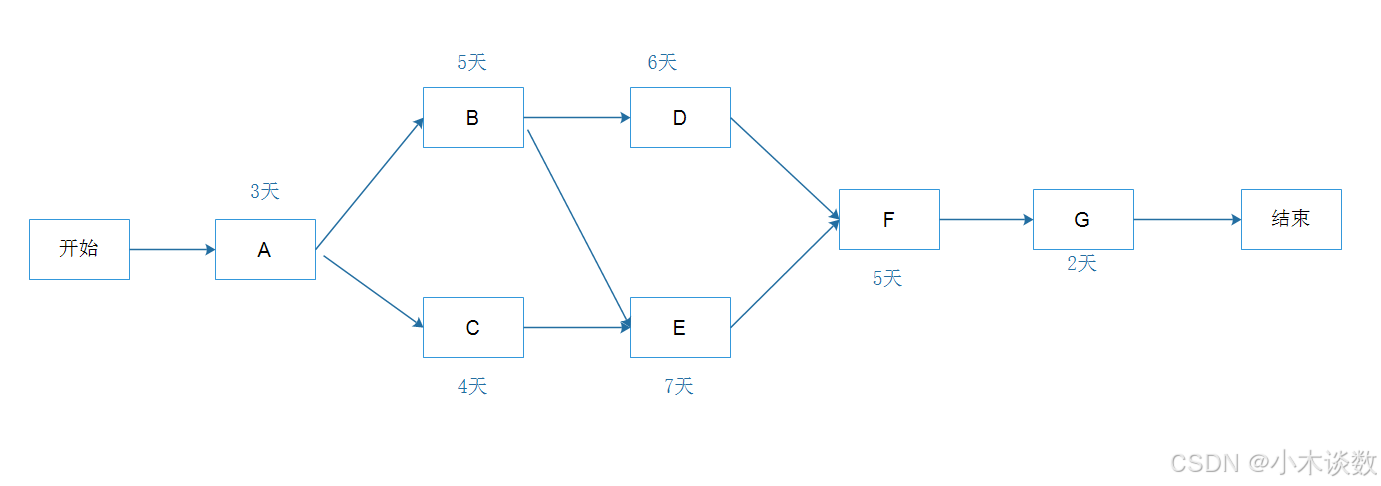

其单代号网络图如下图所示：

   2、双代号网络图

以箭线表示活动，以节点表示活动的开始或结束。</
