【eNSP实验设计7】基于IPv6双栈技术的校园网络大二层结构的设计与应用

需求分析

大型校园网络通常需要保证业务的持续性和稳定性，因此在过渡期间，需要确保IPv4和IPv6之间的无缝切换，避免业务中断，所以需要保持网络的稳定性和持续性。随着业务的增长，网络需要能够支持更多的设备和用户。IPv6的巨大地址空间为其提供了更好的扩展性。在过渡过程中，需要确保网络安全不受影响，防止潜在的攻击和漏洞。本次走访各大校园，了解学校老师和学生的需求分析，具体如下：

1. 学校有两个校区，校园内网使用IPv6进行数据交换主校区内网采用OSPFV3技术实现内网不同网段互访需求
2. 公网运营商采用IPv4网络，现在需要主校区和分校区进行内网互访，采用隧道技术实现IPv6 over IPv4(6to4隧道技术)
3. 校园网有很多楼宇，需要方便管理，我们采用大二层技术进行管理，根据不同的楼宇或者部门进行划分不同的VLAN信息。
4. 校园内网要实现高可靠性，内网汇聚设备使用两台进行部署搭建工作，接入交换机均双上联至汇聚路由器，汇聚路由器进行转发，为了实现高可靠性，使用VRRPV6技术进行实现，当任何一台设备出现故障的情况下，都不会影响整体校园内网的业务。
5. 校园内网要设置服务器区域，供学生和老师使用。分别设置FTP服务器、DNS服务器、HTTP服务器等。
6. 分校区和总校区均使用IPv6进行部署，中间跨域运营商网络，运营商网络配置IPv4环境，总校区和分校区配置IPv6环境，为了实现互访需求，采用6to4隧道技术进行实现。
7. 151—2221----2017实验打包，文档打包。

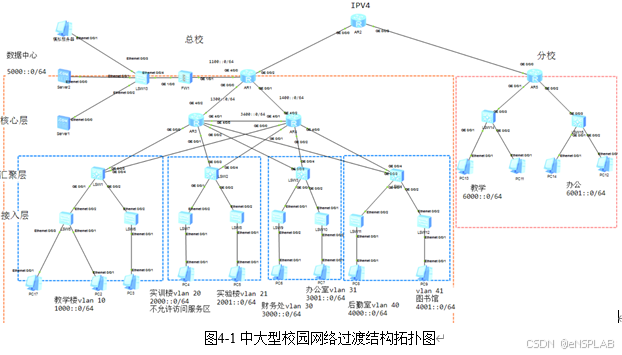

拓扑图

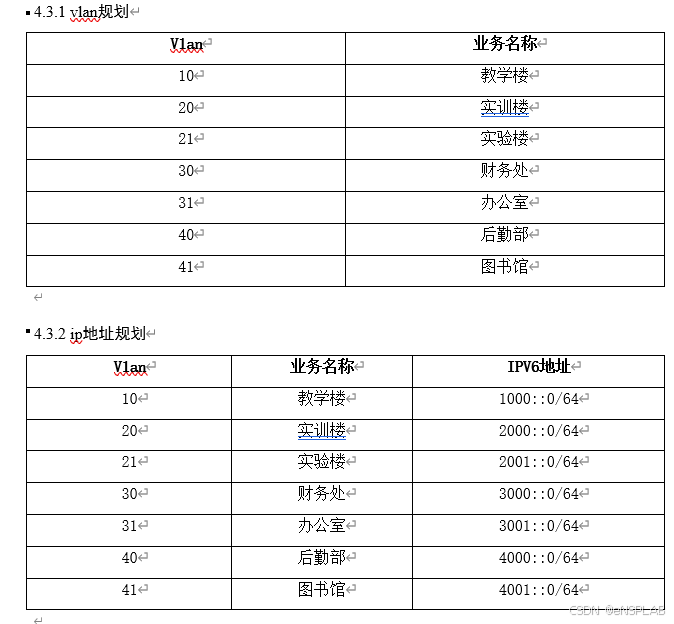

ip地址规划

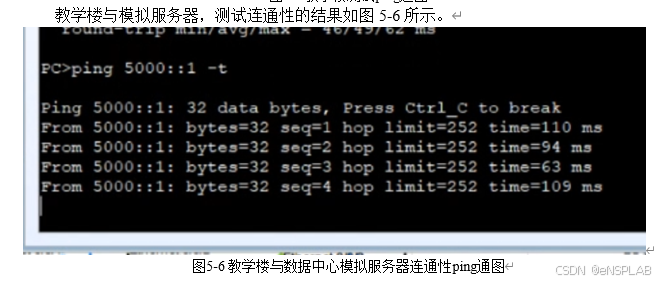

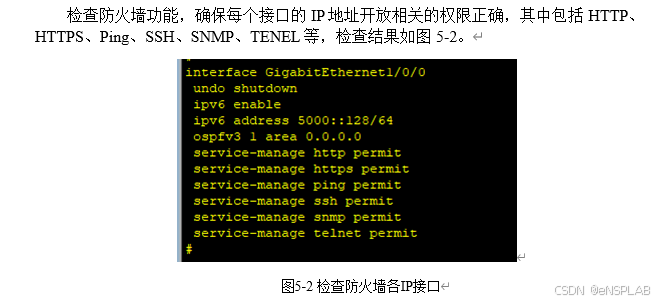

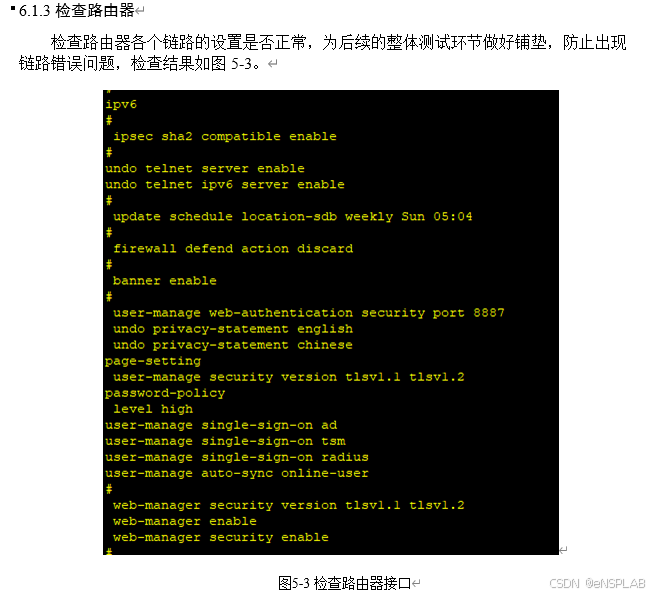

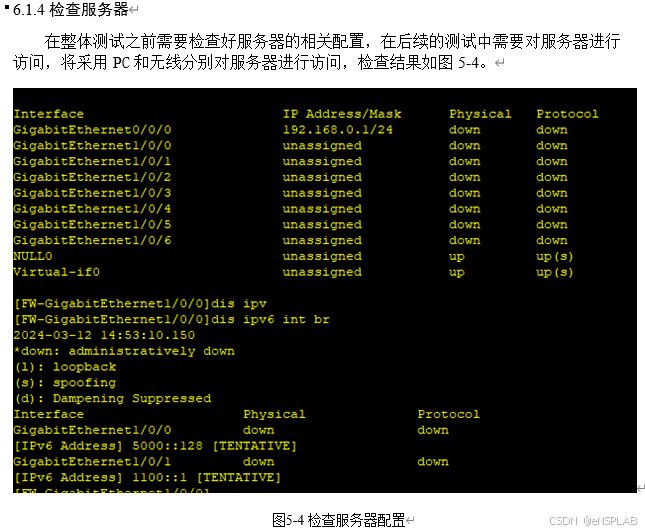

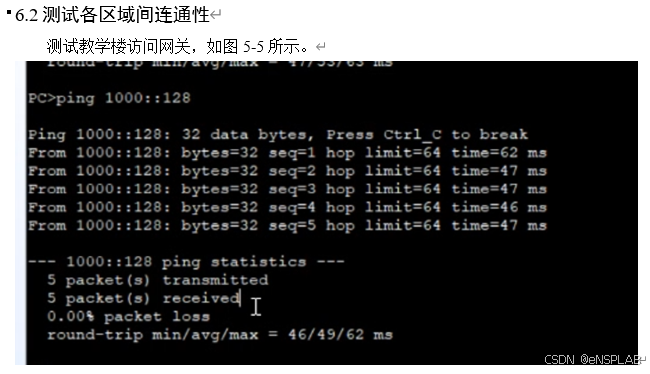

最终测试
