硬件方案

        以 51 单片机为核心，A44E 霍尔传感器测转数，实现对自行车里程/速度的测量统计，采用 数码管实时显示自行车的里程数及速度。利用霍尔元件将自行车每转一圈的脉冲数传入单片机系统，然后单片机系统将信号经过处理送显示。

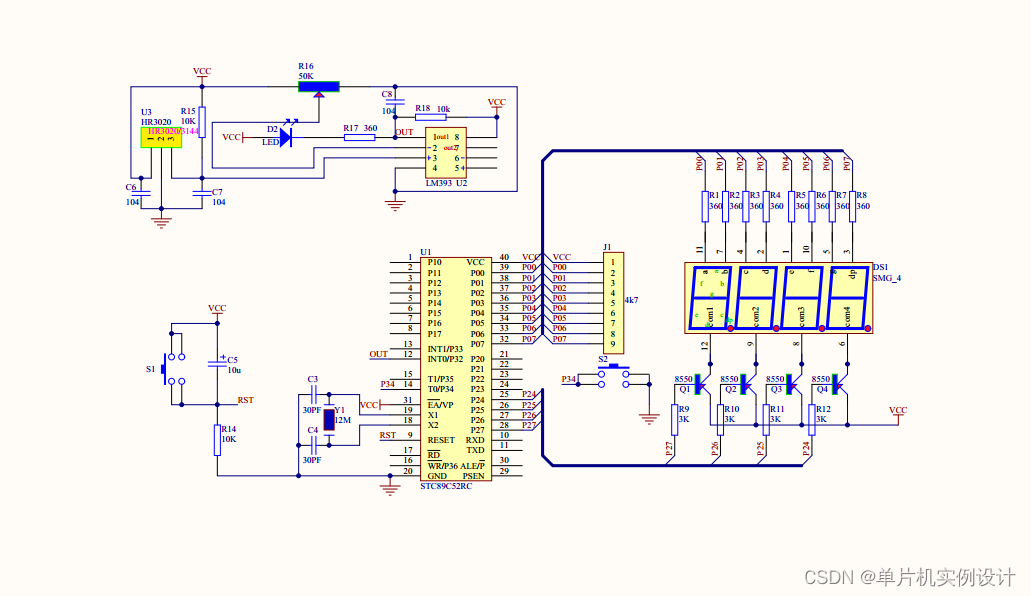

        整体电路主要由51单片机最小系统，霍尔传感器电路，数码管显示电路，lm393比较电路，LED指示灯模块，按键电路；原理图如图：

设计功能

  • 51单片机作为控制核心，驱动显示模块，驱动按键模块等，并利用霍尔传感器与磁铁获取脉冲信号。
  • 4位共阳数码管为速度，距离显示模块，速度单位为 km/h，距离单位是 km。
  • 设有一个按键来切换显示速度和距离。


主程序源码

//====================================主函数===========================
