基于51单片机的红外体温计的设计

一.硬件方案

本系统利用51单片机控制红外温度传感器进行温度的非接触式检测并显示，能够实现快速测量人体体温。电路主要由51单片机+最小系统+LCD1602液晶显示+蜂鸣器报警+按键+GY906非接触式温度传感器等组成；

二.设计功能

（1）液晶显示当前检测的温度和温度报警范围精度为0.02摄氏度。
（2）按键可以设置温度报警上限和下限。
（3）当温度低于或高于我们设置的值蜂鸣器进行报警提醒。
（4）测温范围为-70度—380度，范围广。

三.设计原理图

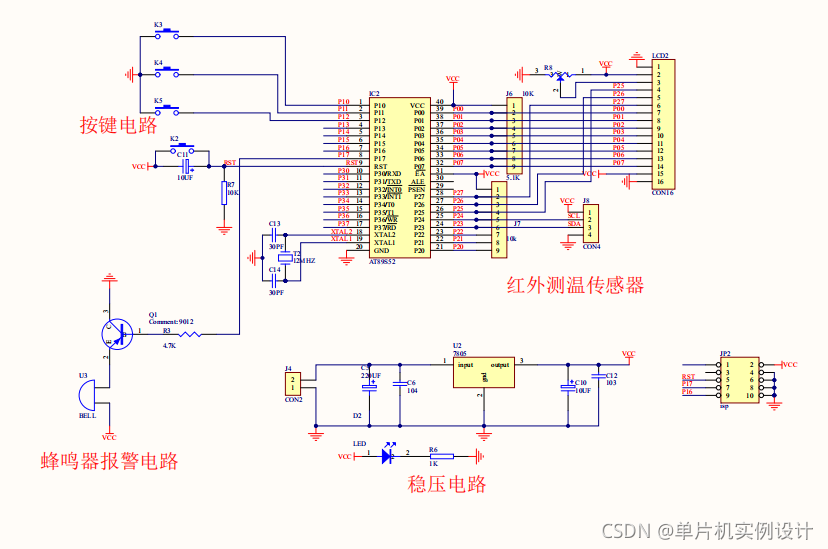

（1）原理图主要采用AD软件进行设计,如图：

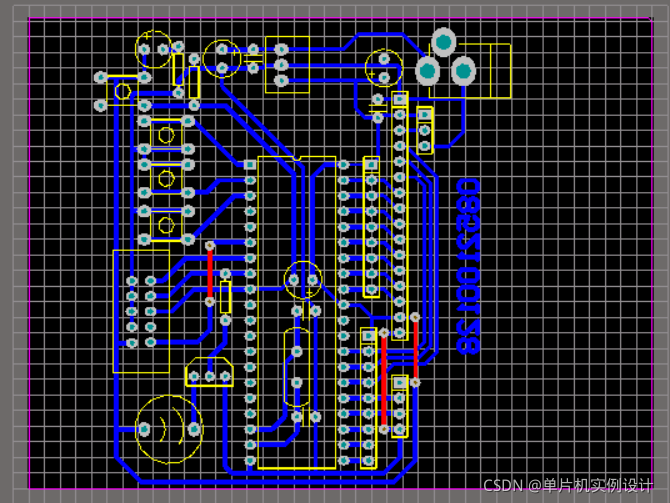

（2）PCB图如下：

四.软件设计

主程序源码

//*************主函数*******************************************
void main()
{
 uint Tem;
 temph = 3700;						// 最高温度
 templ = 2000;						// 最低温度
 speak = 1;							// 蜂鸣器 0叫 1 不叫
 //初始化MLX90614
 SCL=1;SDA=1;_nop_();
 _nop_();_nop_();_nop_();
 SCL=0;
 delay(1000);
 SCL=1;
 //初始化液晶
 init1602();
 //显示文字
 displaytitle();
 while(1)
 {
	Tem=memread();		// 读取温度
	display(Tem);		// 显示温度
	Warn();				// 判断是否需要报警
	Delayms(1000); 		// 延时1S
//	KeyScan();	 		// 键盘扫描
 }
}

资料链接：https://pan.baidu.com/s/1_MbPXA-jWGG0bjQpPqv80w?pwd=dwi4
