本文仅从HHHL相同网卡角度对比。
要点
- BF2搭载CX6DX，BF3搭载CX7
- BF2 70亿晶体管，BF3 220亿晶体管，BF4 640亿晶体管（和A100类似）参考兄弟篇：more
- BF2 200G，BF3 400G， BF4 800G
- BF2 算力0.7T，BF3 1.5T，BF4 1000T？
| 硬件模块 | 升级_代数 | 升级_量容量数量 | 增加 | 删除 | 移动 | 相同_量容量数量 |
|---|---|---|---|---|---|---|
| 【升G】CPU | Gen: A72到A78（指令V8到V8.2） | - | - | - | - | Cap: 不变8核 |
| 【升G】NIC网卡 | Gen:从CX6DX到CX7 | Cap：双口200G 到 400G | ||||
| 【升G】PCIe | Gen: 4.0 -> 5.0 | Cap: 双口 256T/s 到 512T/s | - | - | - | Cap: lanes不变最大x16 |
| 【升G】DDR | Gen: DDR4 -> DDR5 | Cap: 双通道；速率3200MT/s到5200甚至5600。容量多了32G版本 | - | - | 移动向中间靠近CPU | Cap: 均有16G版本 |
| 【升C】eMMC | - | Cap:从64Gor128G 到 固定128G | - | - | - | - |
| 【增】SSD | - | - | 新增(128G) | - | 中上靠近CPU，紧邻DDR | - |
| 【增】集成BMC | - | - | 新增 | - | 中右上，原来DDR位置 - | |
| 【移】USB4.0 | - | - | - | - | 从靠机内到靠机外和NC-SI靠近 | - |
| 【移】RTC电池 | - | - | - | - | 从内底部到内顶部，依然在边缘 | - |
| 【同】最大功率 | - | - | - | - | - | Cap: 不变，均最大支持150W |
1. BF2硬件布局模块图
本文主要记录HHHL规格的BF2。图片来源 NV官网。

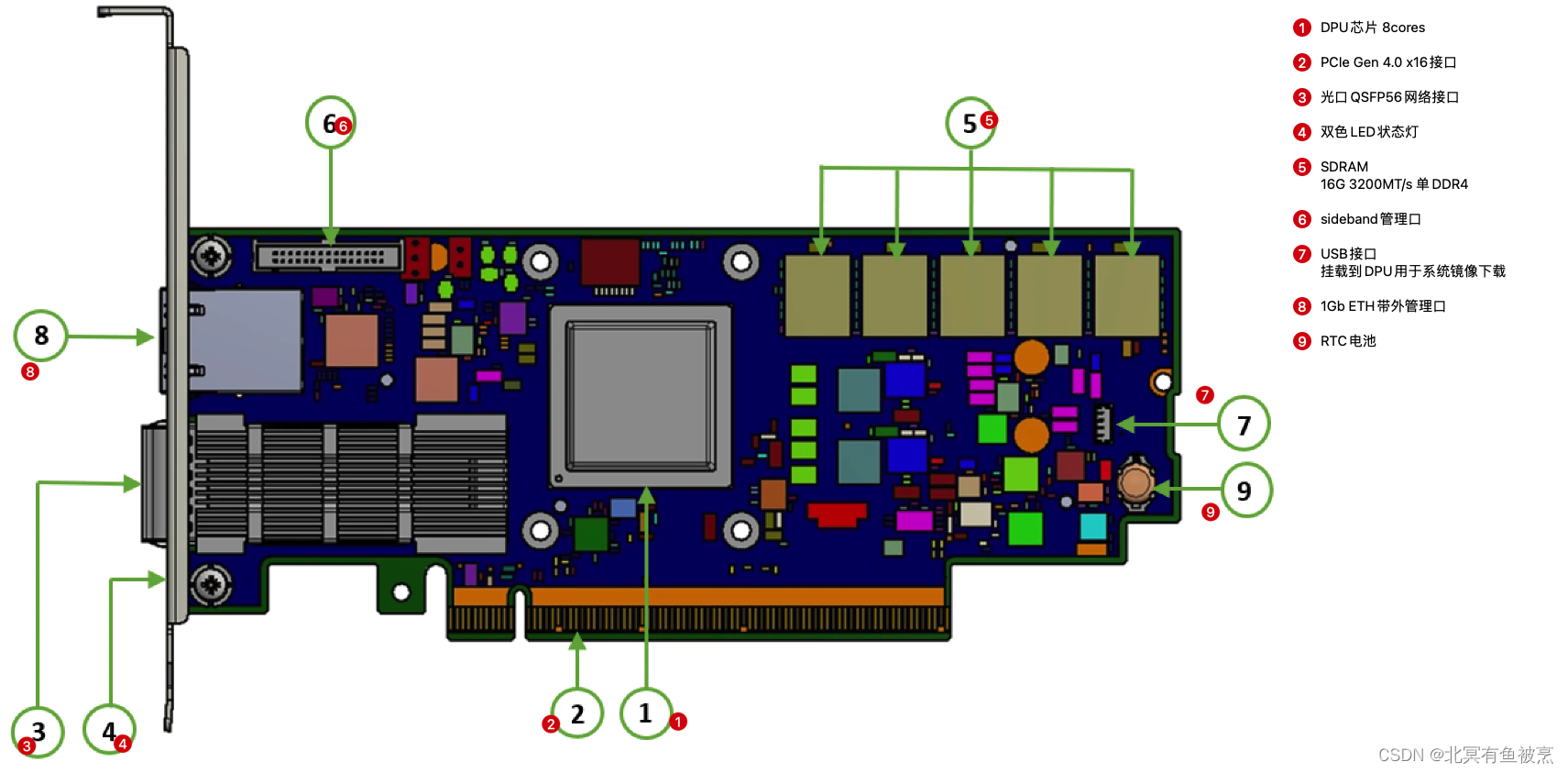

1.1 正面

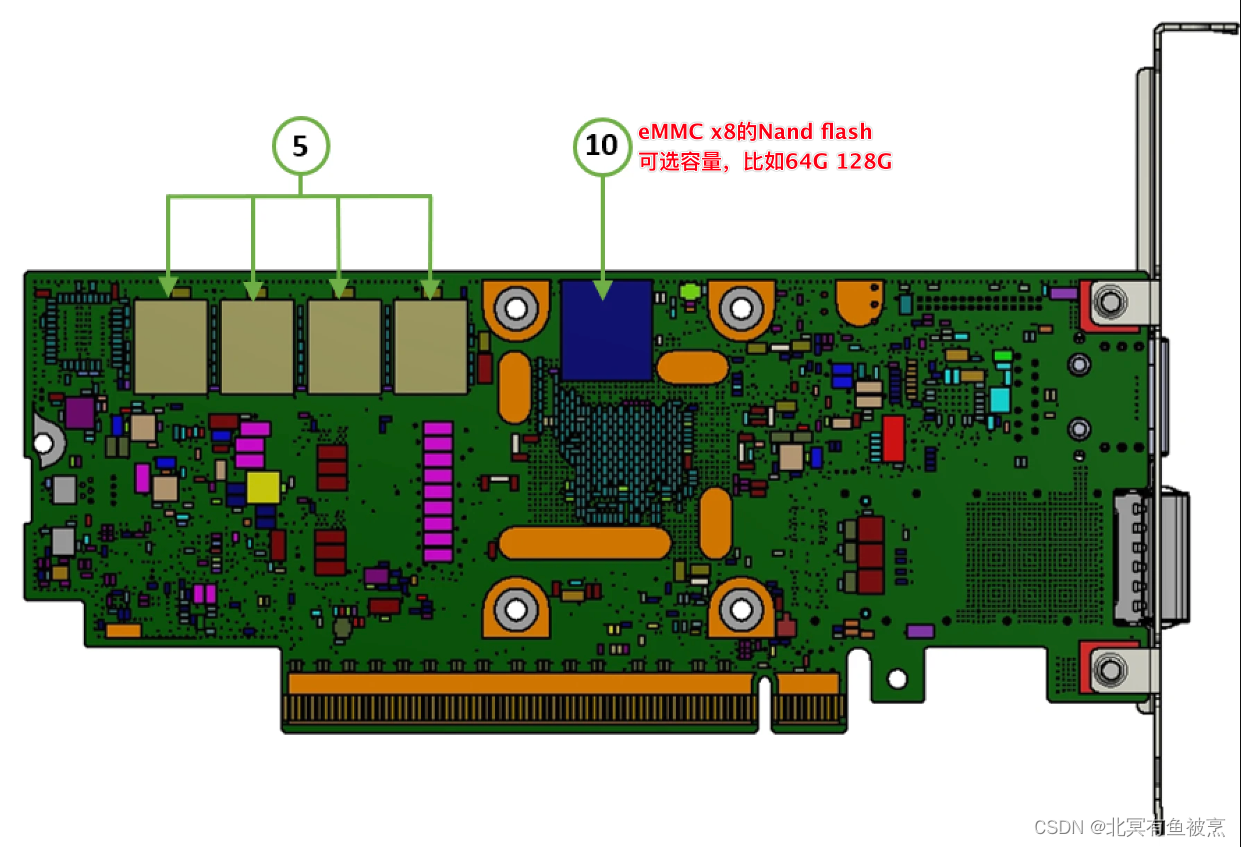

1.2 背面
1.3 其他要点
- DPU 芯片： 8核 ARM v8 A72 + CX6DX + PCIe Switch
- 支持铜缆和光纤以及SR4模块
- 内存全系列都是单通道 DDR4 3200MT/s。位宽64bit，和ECC 8bit。大小全系16GB。
- 端口LED 2种颜色（黄、绿）
- NC-SI管理接口支持UART调试接口，详细参考：more
- USB接口用来加载OS image
- OOB接口不支持10Mb/s和100Mb/s模式
- 总功率：150w（金手指75w，标准 PCIe ATX 电源6针 75w）
1.4 实卡效果

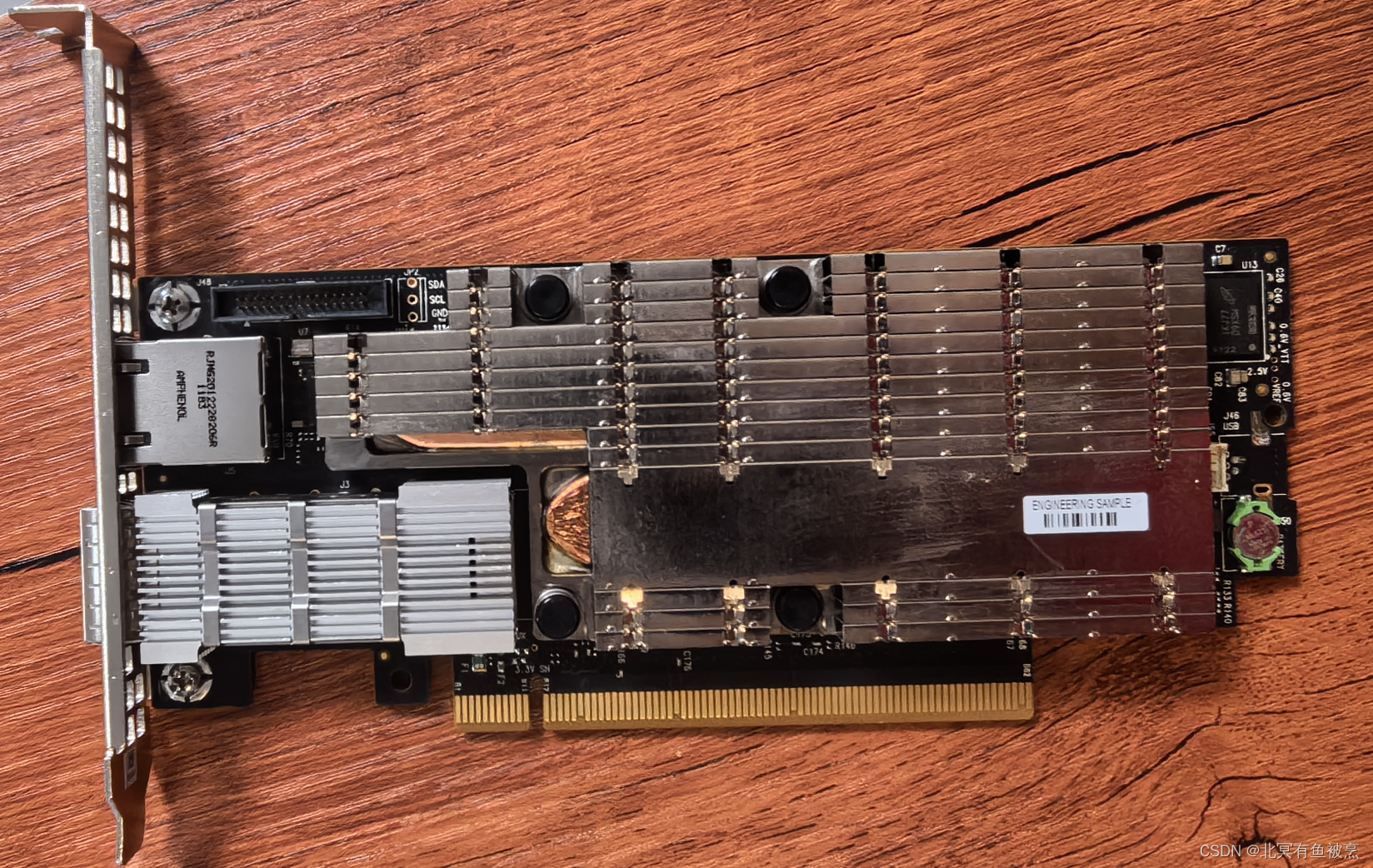

正面：

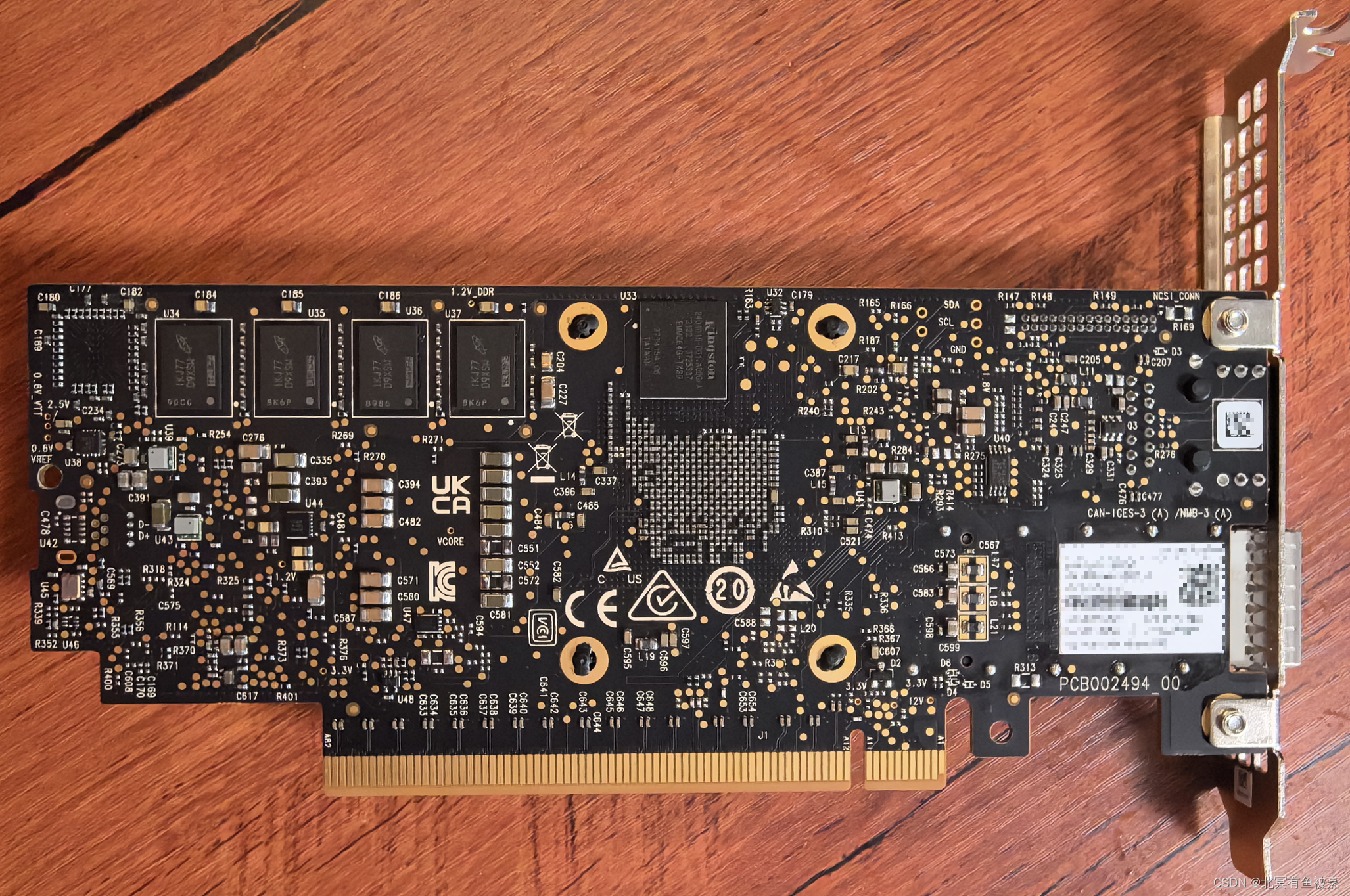

背面：
2. BF3硬件布局模块图
本文主要记录HHHL规格的BF3。图片来源 NV官网。

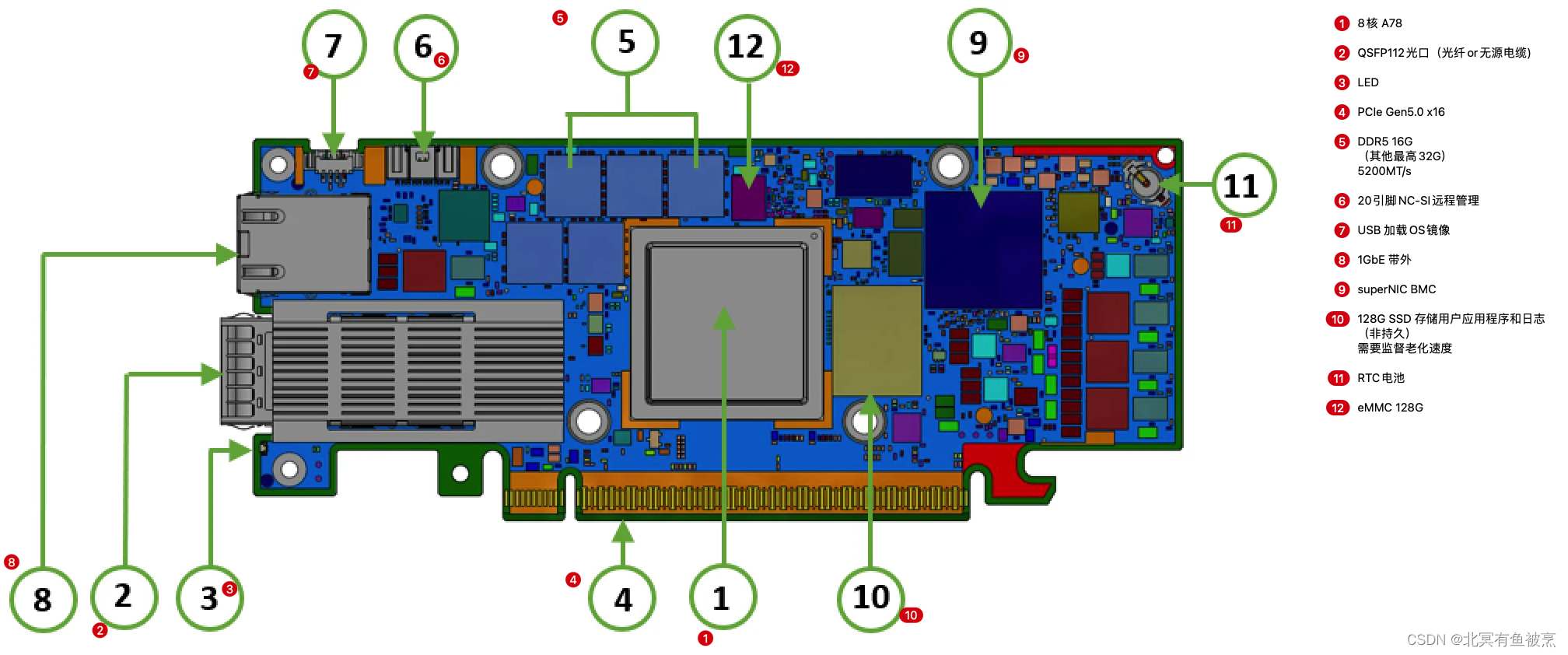

2.1 正面

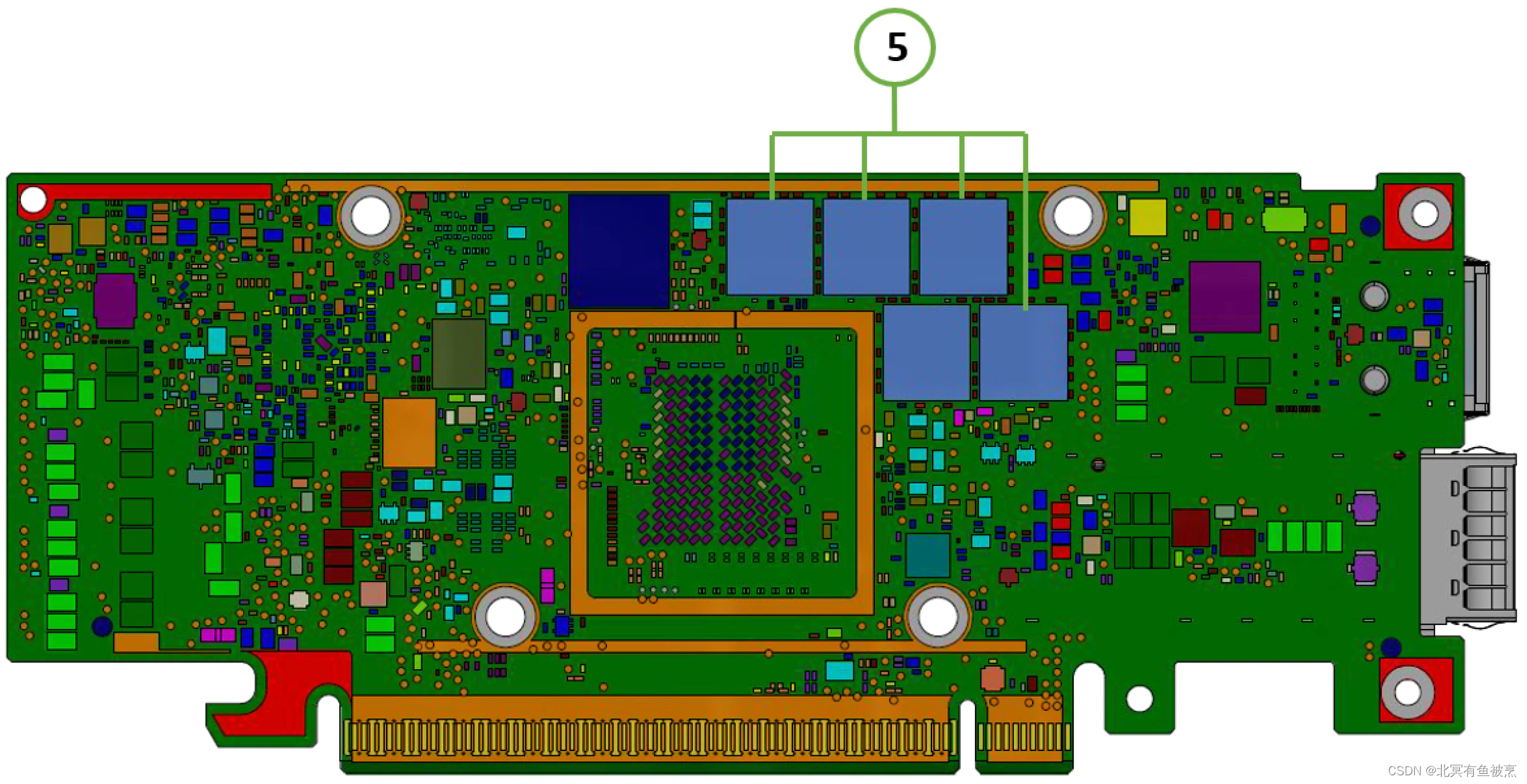

2.2 背面
2.3 其他要点
- DPU 芯片： 8核 ARM v8.2 A78 + CX7 + PCIe Switch
-
- 内存从DDR4到DDR5。单通道和双通道。单通道是位宽64bit，和ECC 8bit，容量是16GB，这三个子参数同BF2，但速度从3200MT/s升级到DDR5的5200MT/s。 双通道ECC位宽128bit校验，ECC16位；容量都是32GB，速率是5600MT/s。
- 端口LED 2种颜色（黄、绿）
- NC-SI管理接口支持UART调试接口，详细参考：more
- USB接口用来加载OS image
- 最大总功率：150w（金手指75w，标准 PCIe ATX 电源6针 75w）。最好同源
- CPU电源线与BF3 ATX电源不要连接，可能损坏BF3
- eMMC 128G。
- SSD 128G。（新增）（注意BF3的SSD老化问题需要客户自行维护）
- 集成BMC。（新增）
3. 其他
- 从硬件单元和布局角度主要5大类对比：升增删移同（升级 增加 删除 移动 相同(不变））
- 升级分为2类：技术迭代类generation升级的升级（比如CPU从A72到A78，DDR4到5，PCIe从4.0到5.0一般伴随xx代）和容量数量的capacity升级（比如容量升级，比如DDR、eMMC等）。后面简称为Gen和Cap。GC升级对比视角查看。
从BF2到BF的对比：
结论：4个升级，2个新增，0个删除，2个移动位置。
细节：
| 硬件模块 | 升级_代数 | 升级_量容量数量 | 增加 | 删除 | 移动 | 相同_量容量数量 | 备注 |
|---|---|---|---|---|---|---|---|
| 【升G】CPU | Gen: A72到A78（指令V8到V8.2） | - | - | - | - | Cap: 不变8核 | 其他型号可支持16核 |
| 【升G】NIC网卡 | Gen:从CX6DX到CX7 | Cap：双口200G 到 400G | |||||
| 【升G】PCIe | Gen: 4.0 -> 5.0 | Cap: 双口 256T/s 到 512T/s | - | - | - | Cap: lanes不变最大x16 | |
| 【升G】DDR | Gen: DDR4 -> DDR5 | Cap: 双通道；速率3200MT/s到5200甚至5600。容量多了32G版本 | - | - | 移动向中间靠近CPU | Cap: 均有16G版本 | |
| 【升C】eMMC | - | Cap:从64Gor128G 到 固定128G | - | - | - | - | |
| 【增】SSD | - | - | 新增(128G) | - | 中上靠近CPU，紧邻DDR | - | |
| 【增】集成BMC | - | - | 新增 | - | 中右上，原来DDR位置 - | ||
| 【移】USB4.0 | - | - | - | - | 从靠机内到靠机外和NC-SI靠近 | - | |
| 【移】RTC电池 | - | - | - | - | 从内底部到内顶部，依然在边缘 | - | |
| 【同】最大功率 | - | - | - | - | - | Cap: 不变，均最大支持150W |
其他：
- BF2 70亿晶体管，BF3 220亿晶体管，BF4 640亿晶体管（和A100类似）
- BF2 200G，BF3 400G， BF4 800G
- BF2 算力0.7T，BF3 1.5T，BF4 1000T？
- 从移动位置层面看有2点变化：
-
- 缩短高频信号传输距离：BF3将DDR、eMMC、SSD均放到了离CPU最近的位置。估计是考虑到性能损失、电磁干扰、散热等方面。也体现了BF3对极致性能的要求。
-
- 聚拢接口类功能单元：BF3将USB接口和NC-SI接口，都逐渐聚拢并且靠机外部分，将RJ45、光口等多个接口逐渐聚拢。这点估计是BF2在实测环境中各种server结构不便于USB插拔。也体现了NV在DPU结构层面逐渐领先其他厂商的一个nowhow的point。
-
- （YY）另外BF系列DPU的散热在实际工况环境，在数据中心的server中被动散热相对较好，但是非server场景很容易过热（就当一个150w的灯泡被罩在一个封闭盒子中甚至没有风扇）。希望后期迭代系列能够固化提供风扇相关接口，标准化模块化起来。
- （YY）目前DPU从功耗、结构层面的发展，逐渐走着GPU显卡的路子（甚至生态DOCA建设更加类似）。预估未来随着offload能力的逐渐增强，大风扇、多U占用结构、多接口、独立供电都要来。DPU越来越像一台高性能网络的家用主机，期待越来越像一套高性能网络的数据中心主机。未来大模型训练分布式节点似乎都不需要CPU参与了，DPU配GPU作为分布式节点直接全量offload。
- （YY）随着性能需求的提升，本质上数据搬运的能量密度越来越高，机房的风火水电需求越来越高，数据中心也因为业务进入新的一轮revolution。而不是iteration了。比如GTC2024发布个DGX GB200 NVL72对机房功耗、冷却都是一个挑战（单机柜风冷极限20Kw，势必转化为液冷。目前数据中心普遍的单机柜100Kw功耗极限都将改造）。随着GPU的发展推动数据中心机房功耗、冷却的迭代，DPU的发展道路上功耗、冷却也将不是绊脚石而是垫脚石。期待20年后的数据中心将会是多么蓬勃的一番景象。
- (YY) 随着液冷的到来，估计未来更换硬件设施也会变得麻烦起来。对可靠性设计、运维都会带来进一步的挑战，值得关注起来。
