1 rax3000m刷机过程

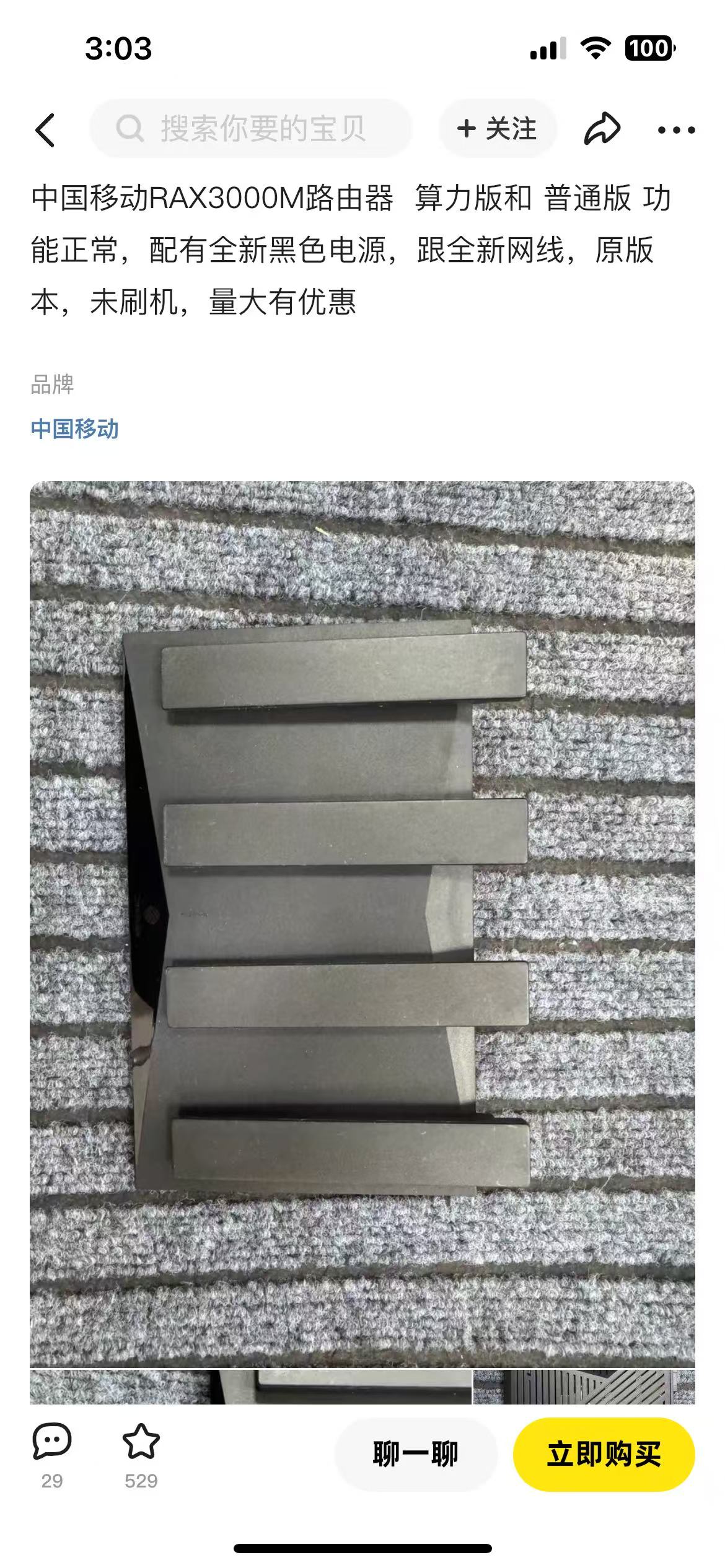

在海鲜市场收的，100块，还行，但是要自己刷机。选的直接是最流行的OP路由之一，移动的rax3000m，没有别的原因，就是因为用的人多，成熟，教程多，不会轻易翻船。。。

要刷机的时候才知道，算力版和普通的区别是EMMC和NAND的区别。不过我一直记得NAND也是不错。算力版是64G的EMMC，普通版是128MB的NAND。我买的是NAND的，日常用还是没啥区别。还是有点小后悔。。。因为差的价格也不多。据说EMMC版的可以去跑PCDN赚点小钱钱。当然，这个对我来说无所谓了，只是EMMC的可以部署边缘计算，这点还是不错。。。

（之前开发过一个任务，把NAND换成NOR，真是欲仙欲死，改了驱动之后还要改文件系统。最后是能驱动了，但是文件系统死活配置不上去。。。）

网上指导刷机的教程也很多，要区分版本。开始差点刷成EMMC的了。后面看这篇：小武手把手教你刷移动 rax3000m 教程超级简单_哔哩哔哩_bilibili

确实很详细，而且针对移动的rax3000m专门做的。

大概步骤如下：

1 开SSH-加密后

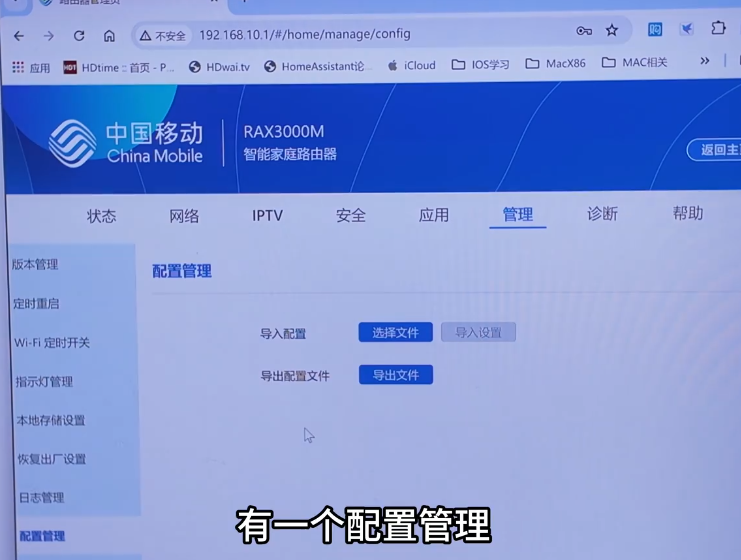

基本就是从web的配置界面下手。

是一个cfg文件，第一先：开SSH-加密后.conf。

（这里可以备份之前的移动固件，也可以不备份，随便自己）

2 刷UBoot

也是从一个cfg刷进去的。

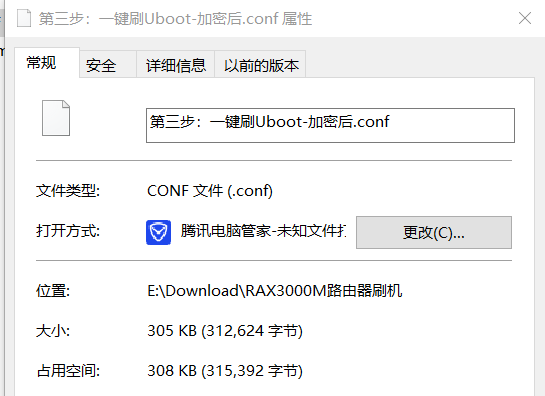

300多K，也是加密了看不到具体内容。感觉之前移动的系统是有bug啊。

关于UBoot，可以看这篇：U-Boot简单学习（1）_u-boot porting for beginners-CSDN博客

3 就是刷OP系统。

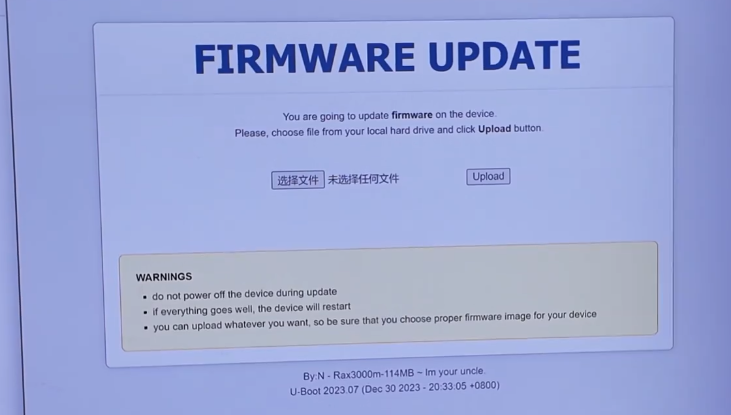

刷完新的uboot之后，要按住侧面的按键上电，就会进入刷系统的界面。

选择最后一个bin直接刷进去就行了。我这里用的是immortalwrt-20240201-mediatek-mt7981-cmcc_rax3000m-squashfs-factory.bin

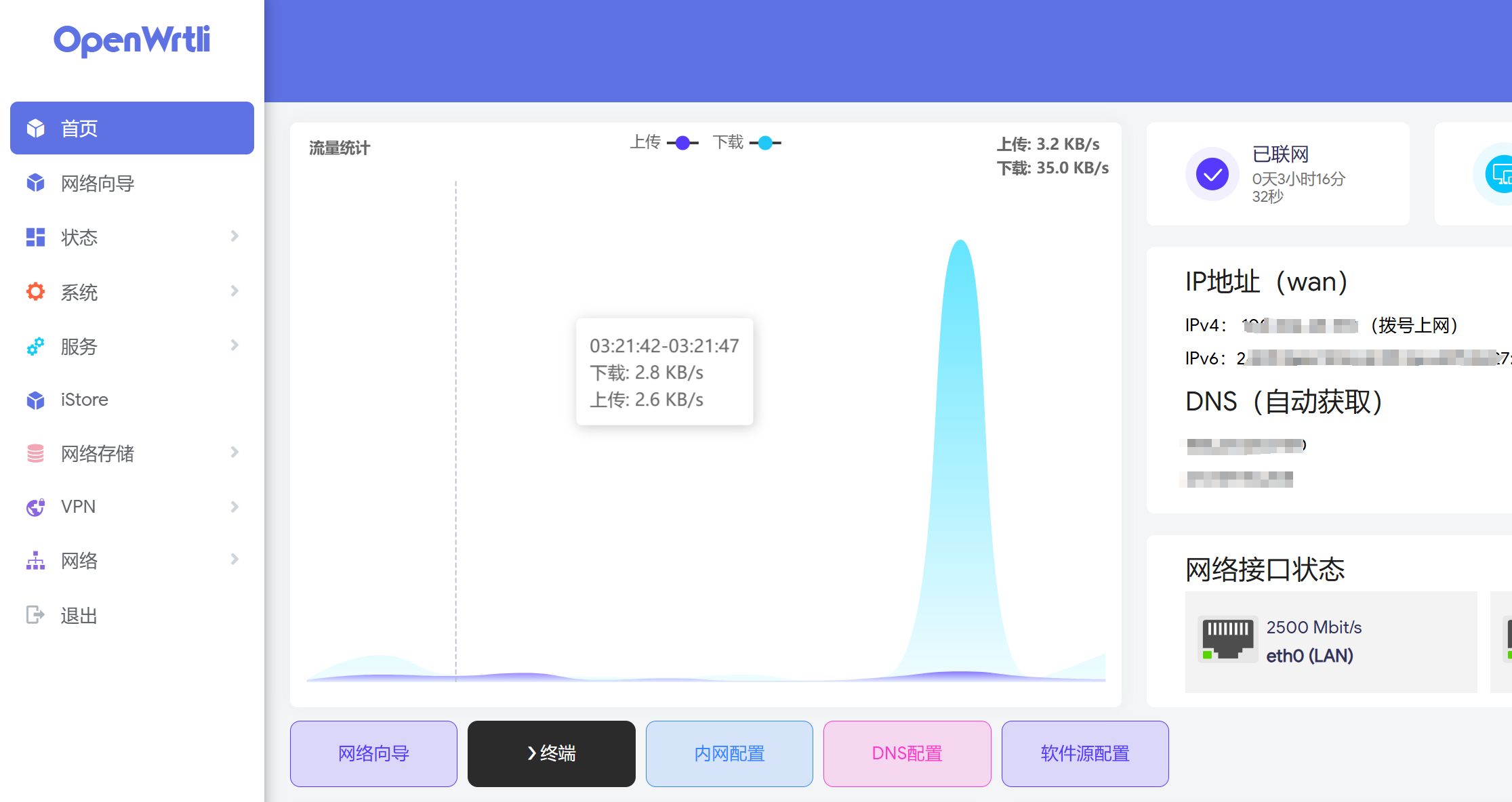

最后就能进界面了（默认是没有密码的）

WIFI6+FEM功放确实效果不错，家里面的wifi速度快了不少。

2 OP系统

以前开发过博通的homegateway，当时是直接用的博通的SDK。openwrt之前也简单捣鼓过，所以比较一下呢。

2.1 构建

之前博通的SDK自己有一套完整的SDK，OP用的是buildroot，可以使用opkg安装包。具有feeds管理。

buildroot之前写过一点，没写完，后面有时间可能再完善。Buildroot体验（TODO）-CSDN博客

opkg就是把功能做成类似app了。如果在原厂sdk上开发，是没有这个机制的，都是直接改代码。

2.2 内核和驱动

博通SDK一般是很老的内核，3/4的内核，驱动也直接在内核。关键的wlan和交换芯片的驱动直接都是闭源的。在OP上驱动做成模块可以动态安装。当然，我是不知道社区哪里来的那么大神写驱动。。也不知道哪些驱动哪里来的。。

不过，有几点这两个是一样的，都是相对标准linux来说：

BusyBox代替 GNU 工具集

所有基本的 shell、文件操作、文本处理等工具都由 BusyBox 提供，一个二进制里集成了数十个常用命令，节省存储空间。

BusyBox_busybox menuconfig proc-CSDN博客

Musl/uClibc 替代 glibc

默认使用体积小、依赖少的 C 标准库，减少内存和闪存占用。

针对网络的优化

去掉了桌面、图形、声音、多媒体等路由器无关功能，将内核裁剪到只包含网络协议栈、文件系统驱动和路由器常用功能（如 brcm47xx、ath9k、nl80211、nf_conntrack／netfilter、wireguard 等）。

内核的优化

应用了一些额外的补丁，如更小的内存分配器、QoS 改进模块、B.A.T.M.A.N. 或 OLSR 等路由协议补丁。

2.3 文件系统

博通SDK一般用的JFFS2/YAFFS2镜像，OP则是用的只读 SquashFS + 可写 OverlayFS 叠加。

SquashFS一般是只读的，这样就避免的对flash的擦写提高了寿命。此外可擦写的部分可能还是JFFS2的。

我的设备分区如下：

root@OpenWrtli:~# cat /proc/mtd
dev:    size   erasesize  name
mtd0: 08000000 00020000 "spi0.0"
mtd1: 00100000 00020000 "BL2"
mtd2: 00080000 00020000 "u-boot-env"
mtd3: 00200000 00020000 "Factory"
mtd4: 00200000 00020000 "FIP"
mtd5: 07200000 00020000 "ubi"

分区	大小 (十六进制)	实际大小	用途说明
`mtd0`	`08000000`	128MB	整个 SPI Flash 的总容量（`spi0.0` 表示 SPI 接口的第一个 Flash 芯片）
`mtd1`	`00100000`	1MB	BL2：Bootloader 第二阶段（通常为厂商预置的引导程序，如 MediaTek 的定制 U-Boot）
`mtd2`	`00080000`	512KB	u-boot-env：U-Boot 环境变量存储区（可配置启动参数）
`mtd3`	`00200000`	2MB	Factory：出厂配置（包含无线校准数据、MAC 地址、设备序列号等关键信息，刷机时需保留）
`mtd4`	`00200000`	2MB	FIP（Firmware Image Package）：ARM Trusted Firmware（ATF）的镜像包，包含安全启动相关组件
`mtd5`	`07200000`	114MB	ubi：主系统分区（采用 UBI 文件系统，包含 OpenWrt 的 SquashFS 和 OverlayFS）

主分区ubi的情况

root@OpenWrtli:~# ubinfo -a
UBI version:                    1
Count of UBI devices:           1
UBI control device major/minor: 10:62
Present UBI devices:            ubi0

ubi0
Volumes count:                           3
Logical eraseblock size:                 126976 bytes, 124.0 KiB
Total amount of logical eraseblocks:     912 (115802112 bytes, 110.4 MiB)
Amount of available logical eraseblocks: 0 (0 bytes)
Maximum count of volumes                 128
Count of bad physical eraseblocks:       0
Count of reserved physical eraseblocks:  19
Current maximum erase counter value:     2
Minimum input/output unit size:          2048 bytes
Character device major/minor:            249:0
Present volumes:                         0, 1, 2

Volume ID:   0 (on ubi0)
Type:        dynamic
Alignment:   1
Size:        29 LEBs (3682304 bytes, 3.5 MiB)
State:       OK
Name:        kernel
Character device major/minor: 249:1
-----------------------------------
Volume ID:   1 (on ubi0)
Type:        dynamic
Alignment:   1
Size:        551 LEBs (69963776 bytes, 66.7 MiB)
State:       OK
Name:        rootfs
Character device major/minor: 249:2
-----------------------------------
Volume ID:   2 (on ubi0)
Type:        dynamic
Alignment:   1
Size:        309 LEBs (39235584 bytes, 37.4 MiB)
State:       OK
Name:        rootfs_data
Character device major/minor: 249:3

由此可见UBI 分区包含 3 个逻辑卷：

（1）Volume 0: kernel

参数	值	说明
类型	dynamic（动态卷）	可动态调整大小
大小	29 LEBs ≈ 3.5MiB	存储 Linux 内核镜像（压缩的 `fit` 或 `zImage`）
设备节点	`/dev/ubi0_0`	可通过 `dd if=/dev/ubi0_0 of=/tmp/kernel.bak` 备份

（2）Volume 1: rootfs

参数	值	说明
类型	dynamic
大小	551 LEBs ≈ 66.7MiB	存储 SquashFS 只读系统（挂载为 `/rom`），包含 OpenWrt 基础文件
设备节点	`/dev/ubi0_1`	只读，不可直接修改

（3）Volume 2: rootfs_data

参数	值	说明
类型	dynamic
大小	309 LEBs ≈ 37.4MiB	存储 OverlayFS 可写层（挂载为 `/overlay`），用户配置和安装的软件在此
设备节点	`/dev/ubi0_2`	实际路径：`/overlay/upper`（修改的文件）和 `/overlay/work`（临时文件）

root@OpenWrtli:~# mount | grep overlay
/dev/ubi0_2 on /overlay type ubifs (rw,noatime,assert=read-only,ubi=0,vol=2)
overlayfs:/overlay on / type overlay (rw,noatime,lowerdir=/,upperdir=/overlay/upper,workdir=/overlay/work)

在这里可以看出overlay的分区是用的ubi文件系统。

SDK升级一般是webui。OP相对要灵活一些，可以uboot升级，也可以直接用dd命令，当然，也可以用webui。

2.4 运行框架

原厂SDK一般还是依赖原始的linux机制，比如/etc/init.d/rcS。这方面OP做了很多革新。
专用轻量级 procd（进程 1），并集成 Watchdog、热插拔等。统一的 ubus RPC/事件总线，模块解耦、热点配置即时生效。统一的 UCI（Unified Configuration Interface）配置框架。

有些思想感觉有点类似安卓，安卓在这几个方面也是做了深度定制，比如binder，全局配置。当然，谷歌的实力更强，改的更多。这方面可以看一下之前的文章。Android学习1 -- 从嵌入式Linux到嵌入式Android-CSDN博客

procd + ubus + UCI基本上就是OP的核心创新了。。。

2.5 网络

原厂SDK一般使用原始linux的。OP上因为管理使用了UCI，所以改动很多。netifd（网络守护进程）配合 UCI 动态管理接口，firewall3（基于 nftables）与 UCI 配置一体化等等。。。

两者差不多的是都增加了很多网络和路由工具。比如：dnsmasq（DNS/DHCP）、odhcpd（IPv6 DHCP）、firewall3（基于 nftables）、netifd（网络接口守护进程）等。

2.6 WebUI

之前做博通SDK的时候，就是一个web服务器，所有代码都是那个服务器里面。C和html，JavaScript混写。。。OP上直接用的是LuCI（Lua + uHTTPd），而且社区有很多插件。

3 MT7981B

以前我做路由器的时候，好像还没怎么听说过MTK。今天查了一下，原来是收购了以前的Ralink。不过以前Ralink也不怎么样。当时出风头的还是博通和Conexant。

好吧，没想到现在这么牛逼带闪电了。。。

简单学习一下这个IC。。。

datasheet：https://one.openwrt.org/hardware/MT7981B_Wi-Fi6_Platform_Datasheet_Open_V1.0.pdf

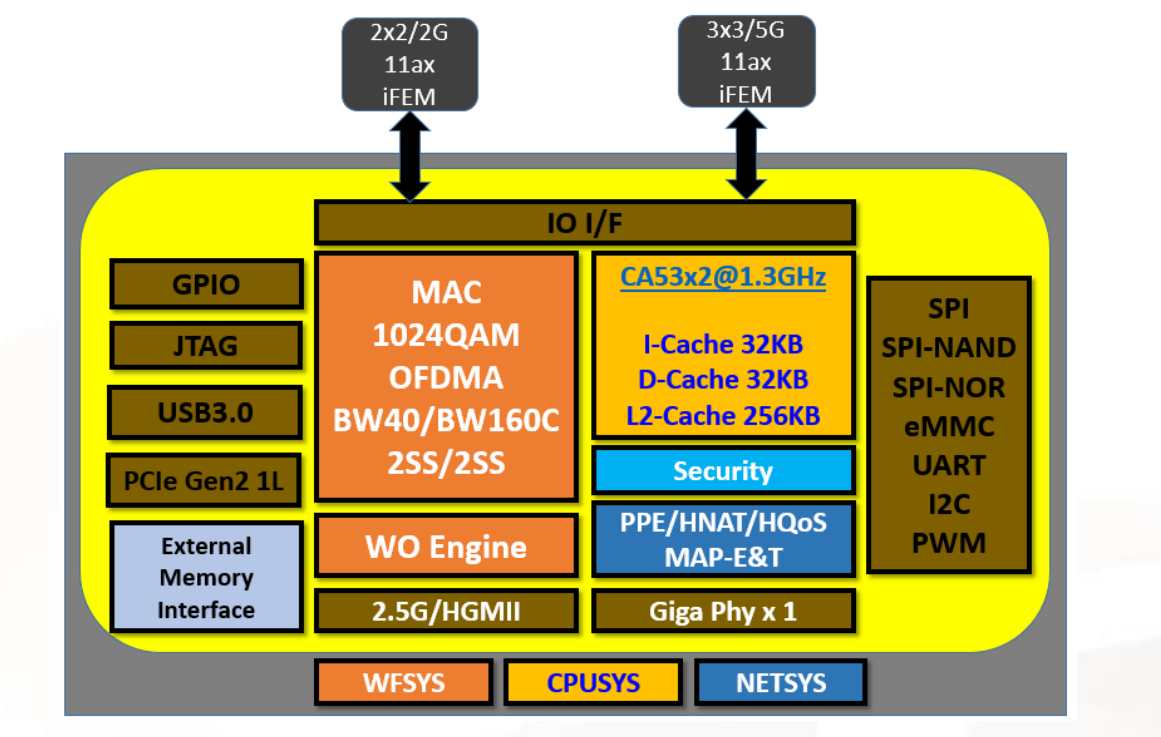

相对传统的SOC，加强的部分如下：

1. MAC（媒体接入控制）

MAC 在图中标记为 "MAC 1024QAM OFDMA BW40/BW160C 2SS/2SS"。这表明该芯片支持 1024QAM（高阶调制）、OFDMA（正交频分多址）和 宽带支持（40MHz 和 160MHz）。这些技术可以显著提升数据传输速率，尤其是在高负载或多用户情况下。

2. Wi-Fi 6（802.11ax）

Wi-Fi 6 (802.11ax) 是图中标明的 2x2 2G 和 3x3 5G 接口。它们支持 高效的频谱利用、多用户并发（MU-MIMO）、OFDMA 和 高数据传输速率。这些都是为了支持更高效的无线网络连接，尤其在高密度用户场景中，能显著降低延迟并增加带宽。

3. WO Engine（无线优化引擎）

WO Engine 表示存在专用的硬件引擎来优化无线网络的性能。这可能涉及对无线信号的增强处理、流量管理、干扰消除等，以提升无线性能。

4. PPE/HNAT/HQoS

PPE（Packet Processing Engine）、HNAT（Hardware NAT）、HQoS（Hardware QoS） 都是硬件级加速技术，用于处理网络包和流量管理。

PPE 提供高效的包处理能力，提升整体网络吞吐量。

HNAT 硬件加速网络地址转换（NAT），提高数据包的转发速度。

HQoS 提供硬件支持的服务质量管理（QoS），确保在不同应用和数据流之间平衡带宽，保证重要流量的优先级，如视频、语音等实时应用。

5. Gigabit Ethernet PHY

Gigabit Ethernet PHY x1 表示该芯片集成了一个千兆以太网物理层接口，用于高速有线网络连接。

6. 2.5G/GMII接口

2.5G/GMII 接口支持高速的 2.5Gbps 网络接口，这是一个针对现代高速宽带应用的优化，适用于需要高速数据传输的环境。

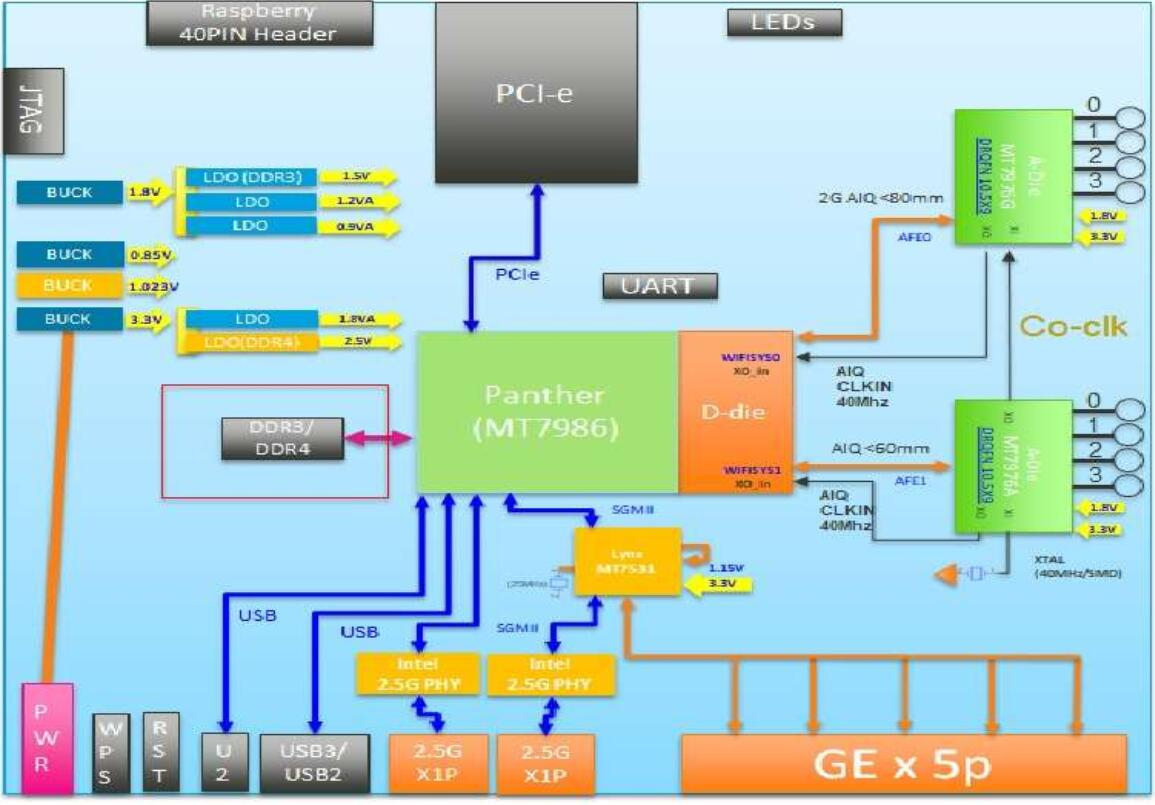

下面是一个系统框图，不过是7986的（MediaTek - WikiDevi.Wi-Cat.RU）
