Matlab用surf函数画三维曲面（详细）

最新推荐文章于 2024-03-21 06:34:52 发布
最新推荐文章于 2024-03-21 06:34:52 发布
阅读量9.3w 收藏 239
点赞数 49
文章标签： Matlab 三维画图
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/fantasy_94/article/details/95061722
版权

首先说明这里用的是离散的数据

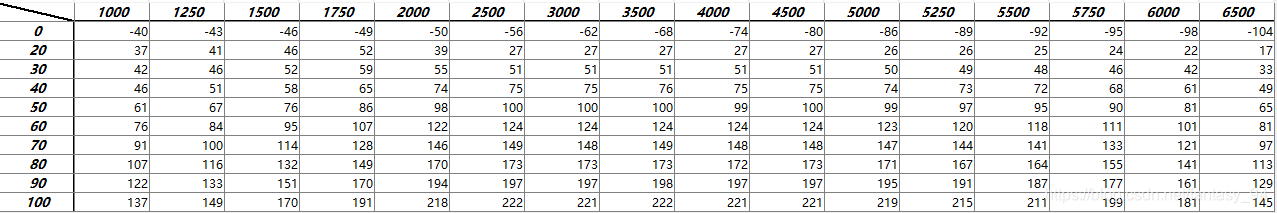

首先三维数据如下，第一行第一列代表横纵坐标，然后其它的值是z值

 然后要将3个维度的值分别做成一个矩阵

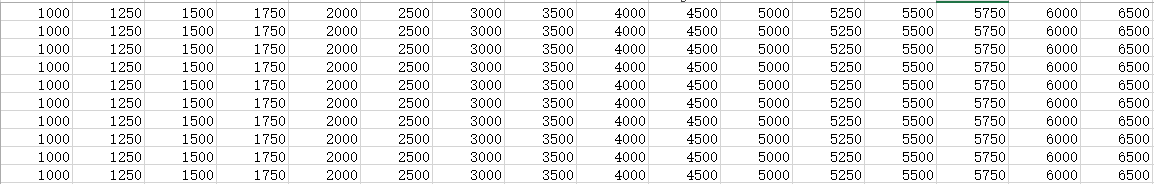

X:

Y:

Z:

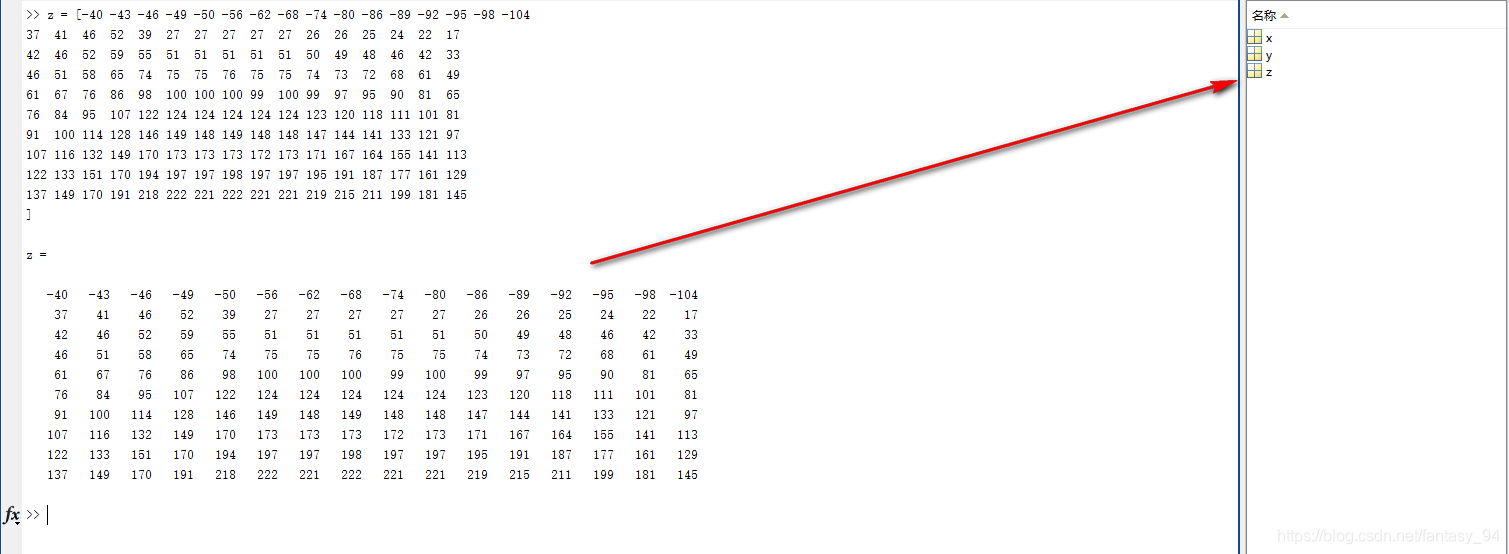

 然后在Matlab的工作空间里生产变量：

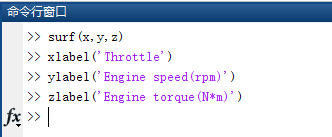

 这样就可以使用surf函数了

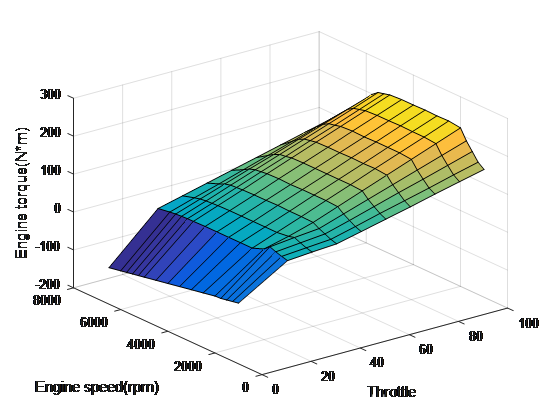

效果图：
