使用mshlab实现两个mesh配准

使用手工标点的方式配准mesh

步骤

  1. 打开meshlab，依次导入Ref mesh 和 待配准的mesh

  2. 选中Ref mesh ，点击align
    在这里插入图片描述

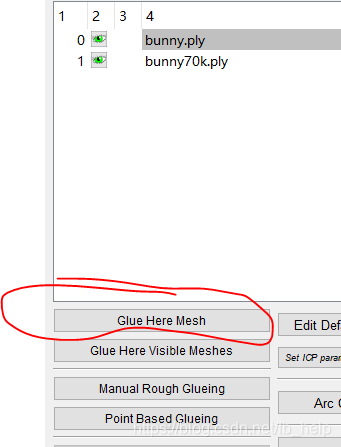

  3. 选择ref mesh
    在这里插入图片描述

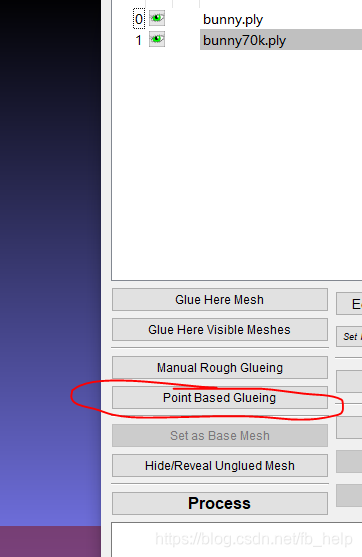

  4. 点击4点配准法
    在这里插入图片描述

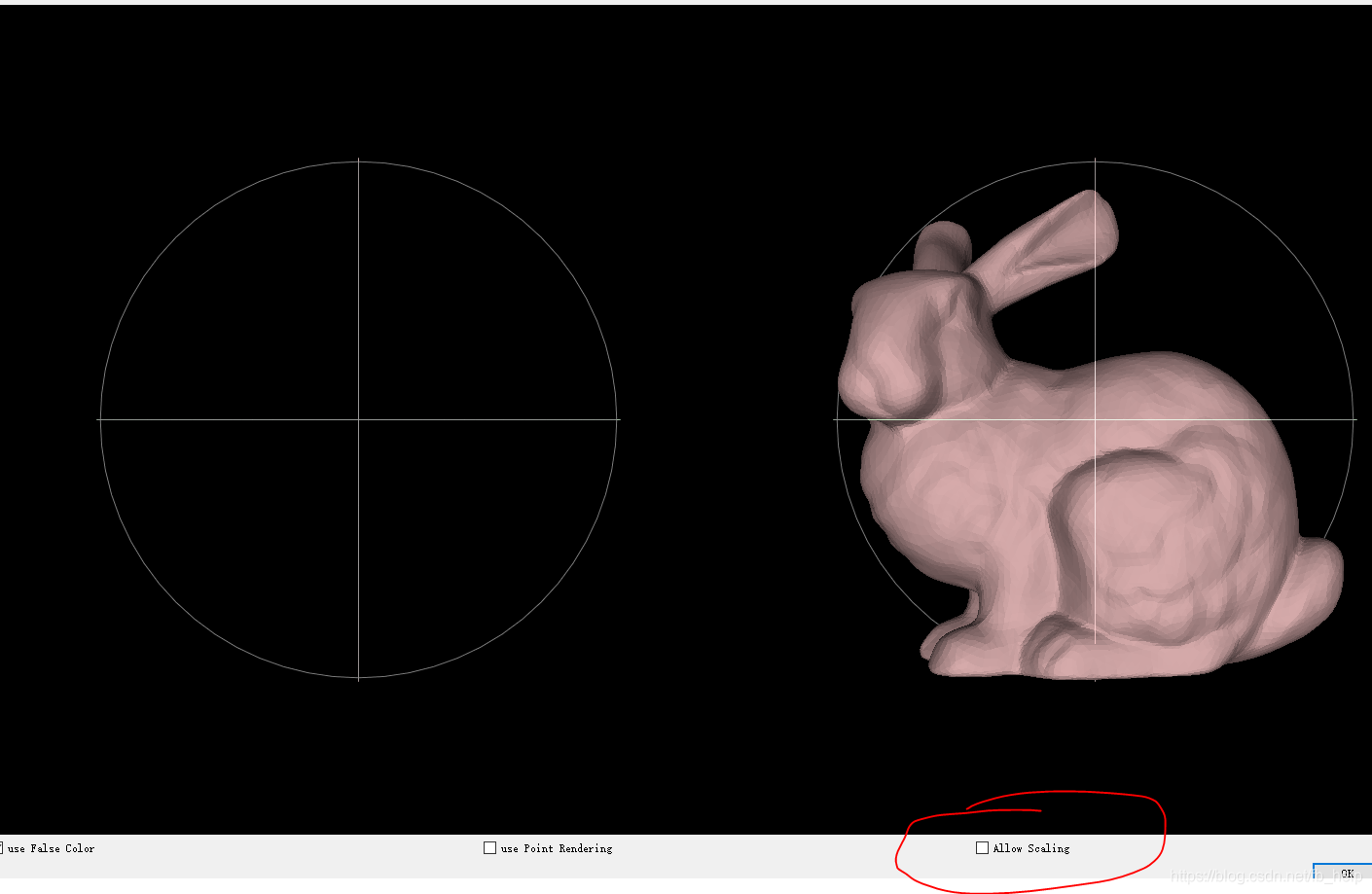

5 由于两个mesh尺度差异太大，找不到待配准mesh
在这里插入图片描述

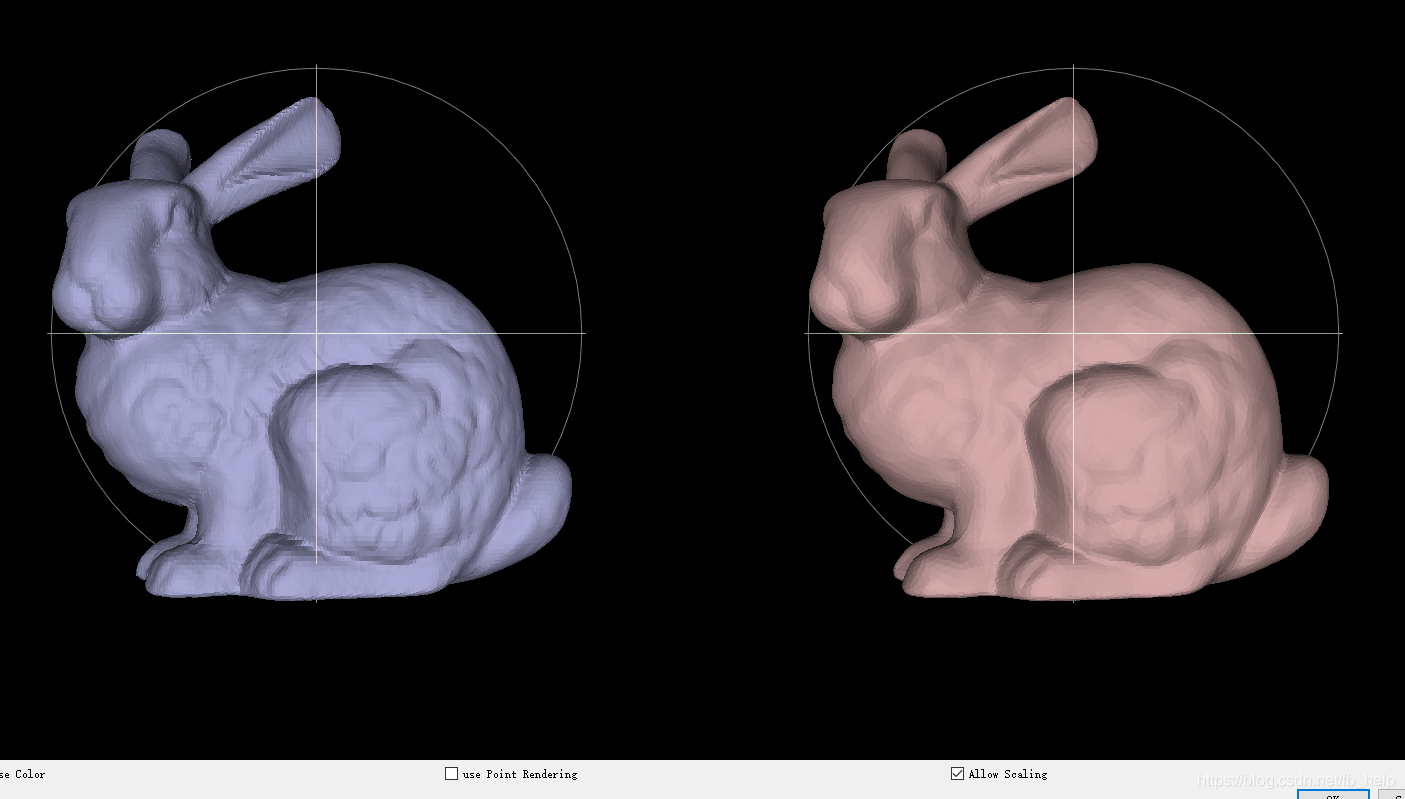

6. 开始选四个同门点，先选待匹配mesh上的点（左）再选ref mesh（右）
在这里插入图片描述

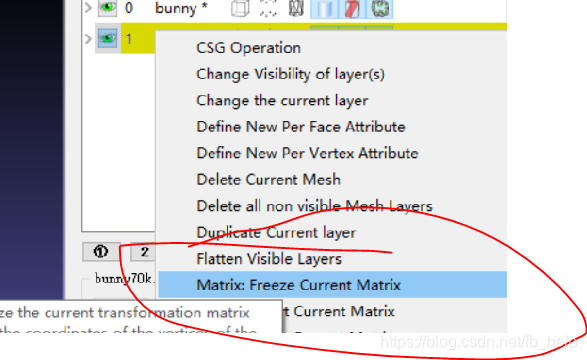

  1. 完成配准后，只是计算了变化矩阵，看上去配准了，待匹配mesh顶点并没有真的变换，因此应用当前变换矩阵：
    在这里插入图片描述
  2. 导出
