本文探讨了异步计数器的工作原理，包括下降沿触发和上升沿触发的加减法计数器。详细解释了异步二进制加减法计数器的构建，并介绍了如何通过附加逻辑实现异步十进制计数器。74LS290作为二-五-十进制异步计数器的例子被提及。同时指出了异步计数器的局限性，如较低的工作频率和竞争-冒险现象。
异步计数器与同步计数器的区别在于触发器是否同步翻转。
在末位+1时，从低位到高位逐位进位方式工作。

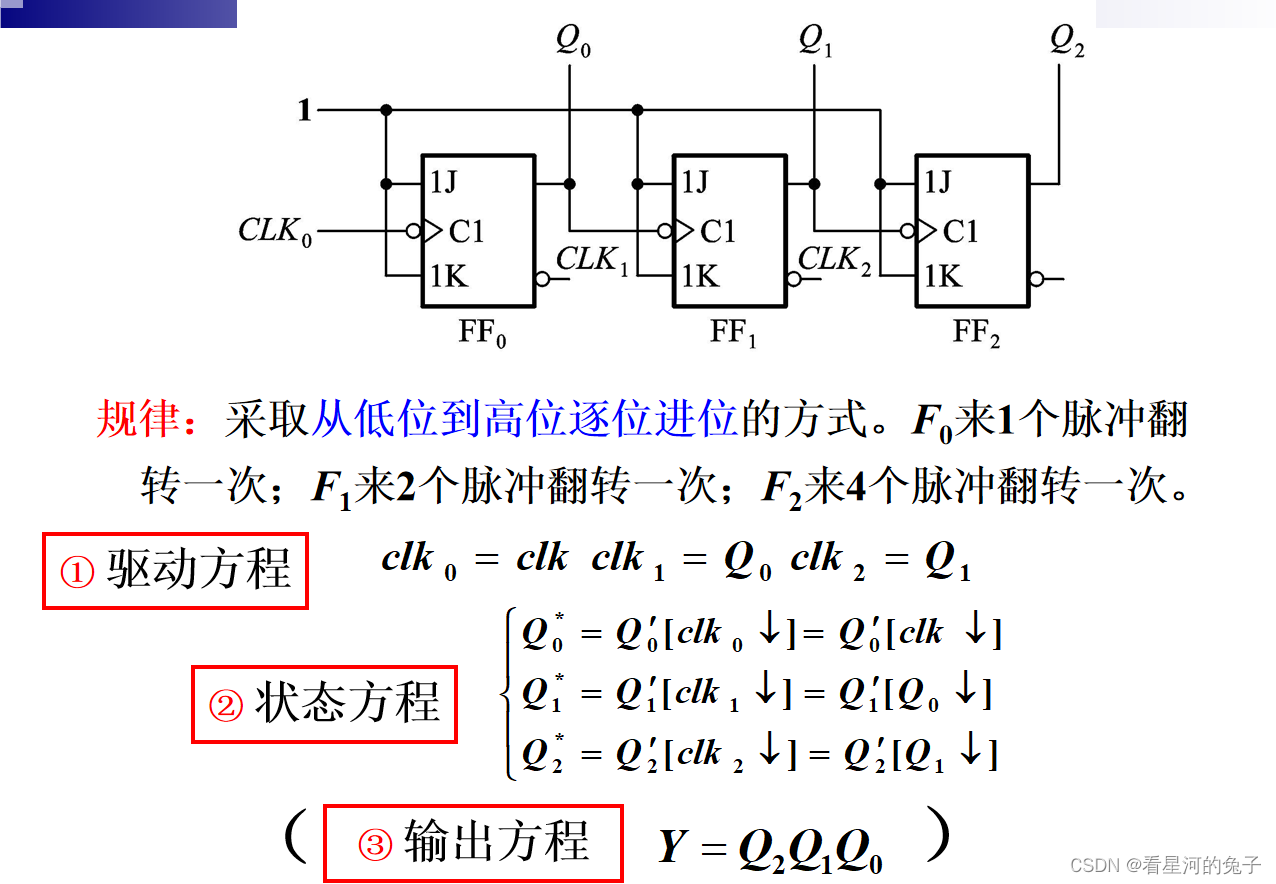

原则：每1位从“1”变“0”时，向高位发出进位，使高位翻转。

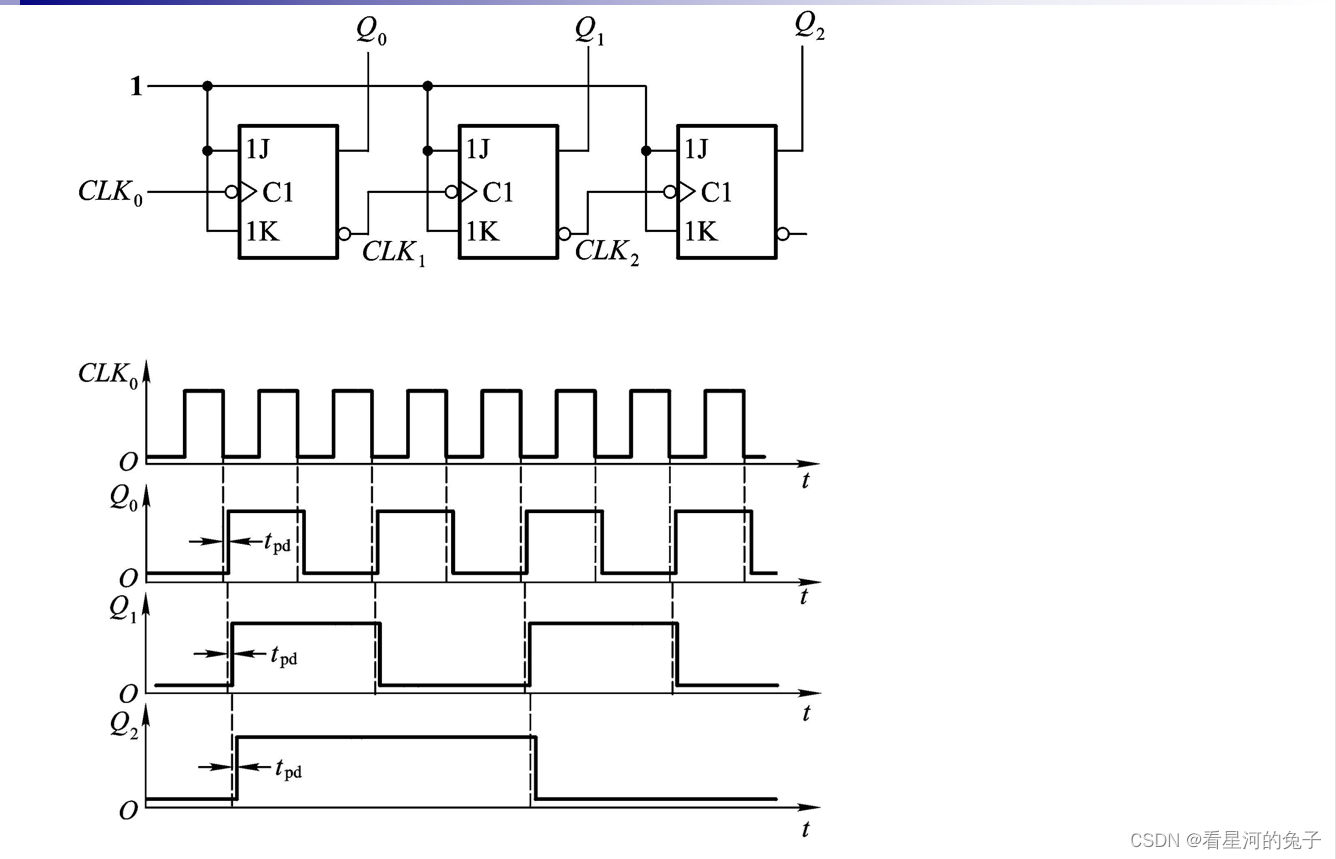

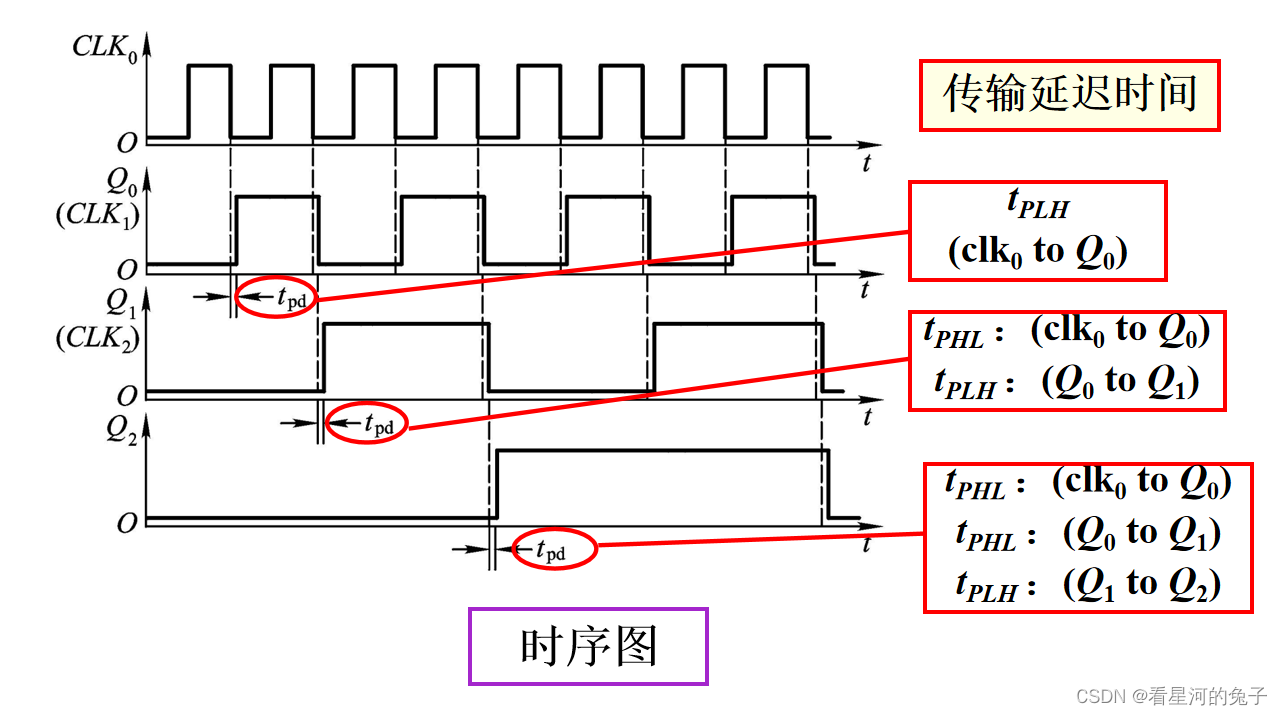

下降沿触发
将低位触发器Q端接至高位触发器，以Q端下降沿作为高位的时钟信号。
上升沿触发
将每一位触发器的进位脉冲改为Q’端输出即可。
异步二进制减法计数器
在末位-1时，从低位到高位逐位借位方式工作。
原则：每1位从“0”变“1”时，向高位发出借位，使高位翻转。
那么可以发现异步二进制加减法计数器都是将低位Q输出端连到高位时钟输入端组成的。
1.下降沿方式：加法：Q为输出端；减法：Q’为输出端
2.上升沿方式：加法：Q’为输出端；减法：Q为输出端
