二进制异步计数器

二进制异步加法计数器

注意：不能像同步计数器那样按照 状态表的计数规律 来快速设计了，需要按照【异步时序电路的设计方法】一文中介绍的设计步骤进行设计

引例

【例1】设计一个 3 位二进制异步加法计数器

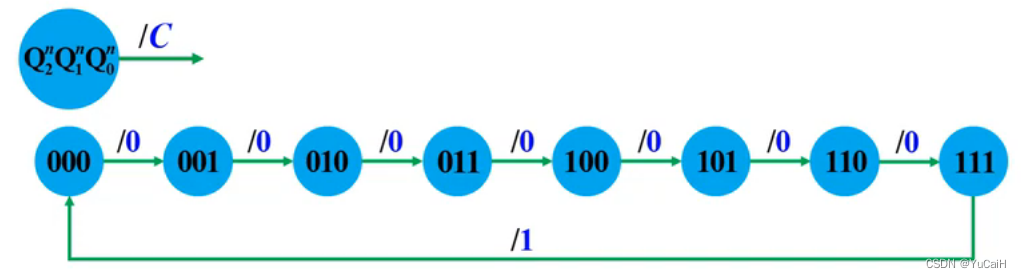

  • Step1：建立原始状态转换图

    在这里插入图片描述

    根据状态转换图画出对应的时序图，然后从翻转要求出发，为每个触发器选择合适的时钟信号

    选择时钟脉冲的基本原则：凡是要翻转的触发器都能够获得相应的时钟触发沿，且触发沿越少越好

  • Step2：选触发器，求方程

    1. 选触发器：用到 3 位二进制代码，故选用 3 个 触发器（这里选用 CP 下降沿触发 JK 触发器），分别用 F F 0 、 F F 1 、 F F 2 FF_0、FF_1、FF_2 FF0​、FF1​、FF2​ 表示

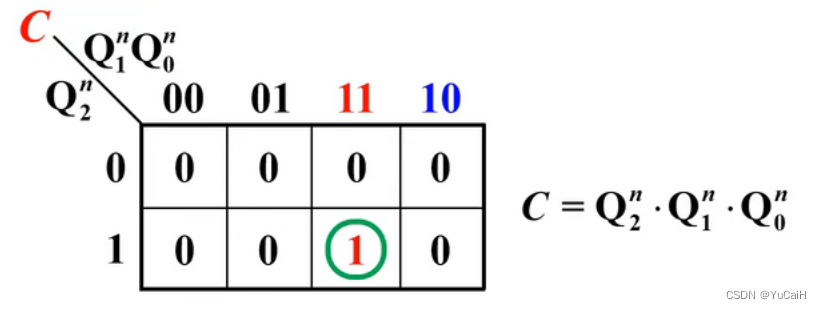

    2. 输出方程（现态方程）：

      根据状态转换图用卡诺图求输出方程

      在这里插入图片描述

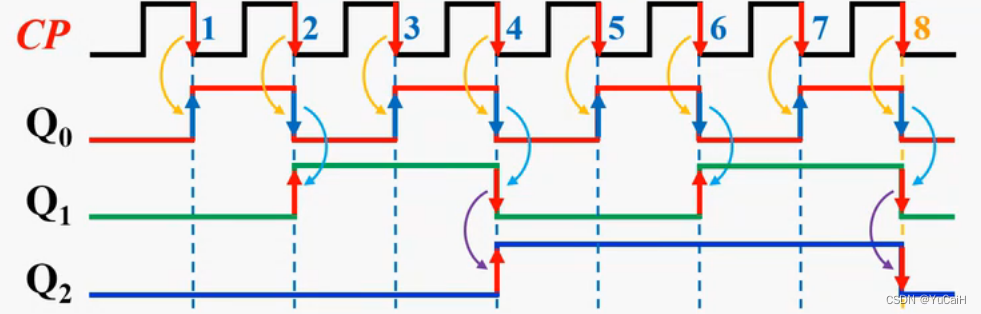

    3. 时钟方程(异步时序电路的关键)：先根据状态转换图画出时序图，再根据翻转条件选脉冲

    在这里插入图片描述

    根据翻转条件选脉冲

    • F F 0 FF_0 FF0​ ：每来一个 C P ↓ CP↓ CP↓ 翻转一次，选 C P CP CP 作为时钟脉冲
    • F F 1 FF_1 FF1​ ：在 C P 2 ↓ 、 C P 4 ↓ 、 C P 6 ↓ 、 C P 8 ↓ CP_2↓、CP_4↓、CP_6↓、CP_8↓ CP2​↓、CP4​↓、CP6​↓、CP8​↓ 时刻翻转，选 Q 0 Q_0 Q0​ 作为时钟脉冲
    • F F 2 FF_2 FF2​ ：在 C P 4 ↓ CP_4↓ CP4​↓ 和 C P 8 ↓ CP_8↓ CP8​↓ 时刻翻转，选 Q 1 Q_1 Q1​ 作为时钟脉冲

    C P 0 = C P ( C P ↓ ) CP_0=CP(CP↓) CP0​=CP(CP↓)

    C P 1 = Q 0 ( Q 0 ↓ ) CP_1=Q_0(Q_0↓) CP1​=Q0​(Q0​↓)

    C P 2 = Q 1 ( Q 1 ↓ ) CP_2=Q_1(Q_1↓) CP2​=Q1​(Q1​↓)

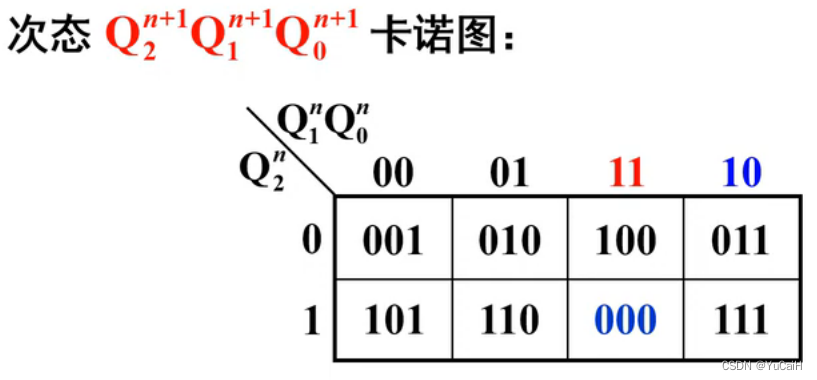

    1. 状态方程：先画出次态卡诺图，再拆分开得各触发器卡诺图

      在这里插入图片描述

      注意：要把没有时钟信号的次态也作为约束项处理，以利于状态方程的化简

      由拆分卡诺图得状态方程

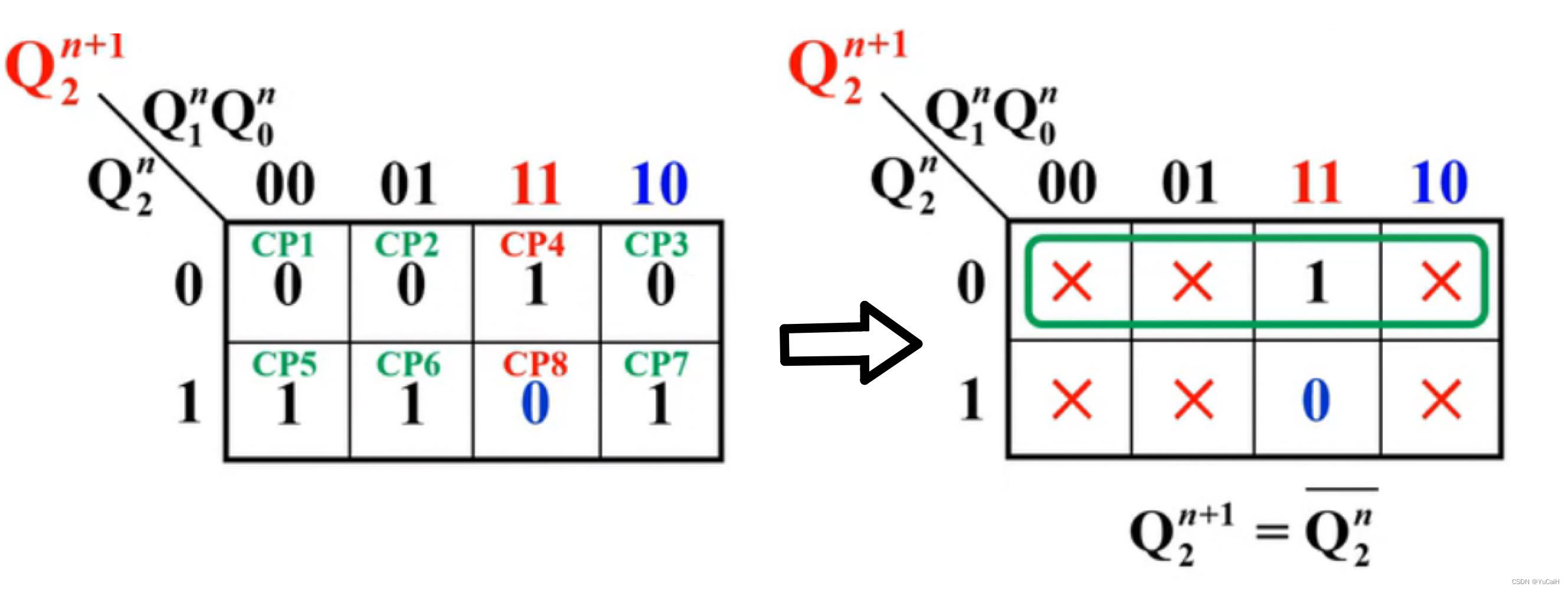

      F F 2 FF_2 FF2​ 在 C P 4 ↓ CP_4↓ CP4​↓ 和 C P 8 ↓ CP_8↓ CP8​↓ 时刻翻转， C P 1 、 C P 2 、 C P 3 、 C P 5 、 C P 6 、 C P 7 CP_1、CP_2、CP_3、CP_5、CP_6、CP_7 CP1​、CP2​、CP3​、CP5​、CP6​、CP7​ 没用，当作约束项处理

      在这里插入图片描述

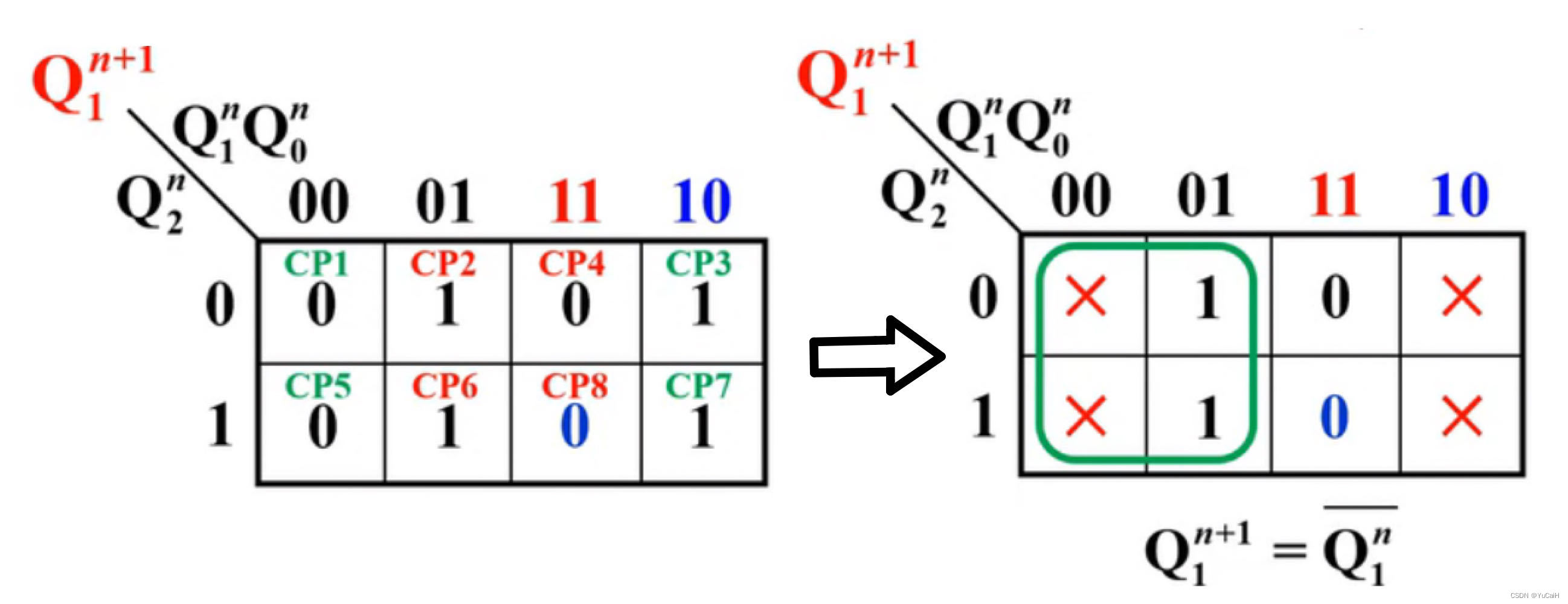

      F F 1 FF_1 FF1​ 在 C P 2 ↓ 、 C P 4 ↓ 、 C P 6 ↓ 、 C P 8 ↓ CP_2↓、CP_4↓、CP_6↓、CP_8↓ CP2​↓、CP4​↓、CP6​↓、CP8​↓ 时刻翻转， C P 1 、 C P 3 、 C P 5 、 C P 8 CP_1、CP_3、CP_5、CP_8 CP1​、CP3​、CP5​、CP8​ 没用，当作约束项处理

      在这里插入图片描述

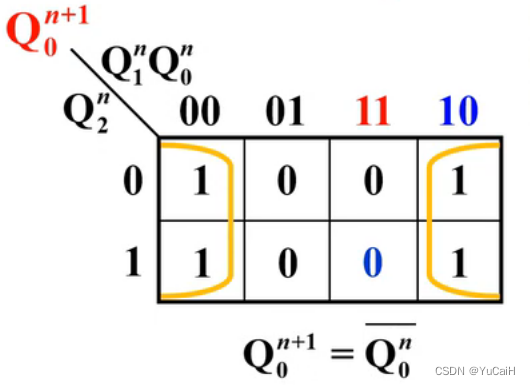

      由于 Q 0 Q_0 Q0​ 受时钟信号 C P CP CP 控制，所以按照普通卡诺图拆分方法即可

      在这里插入图片描述

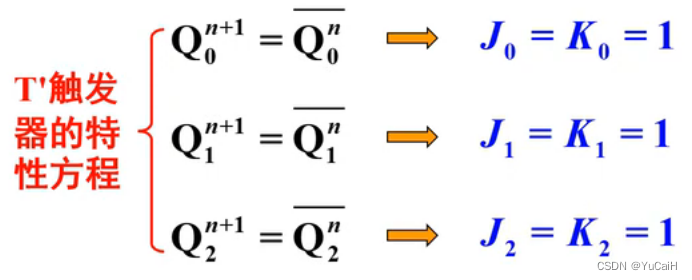

    2. 驱动方程：变换状态方程，使之形式与选用触发器的特性方程一致，比较后得驱动方程

      JK 触发器的特性方程： Q n + 1 = J Q n ‾ + K ‾ Q n Q^{n+1}=J\overline{Q^n}+\overline{K}Q^n Qn+1=JQn​+KQn

      在这里插入图片描述

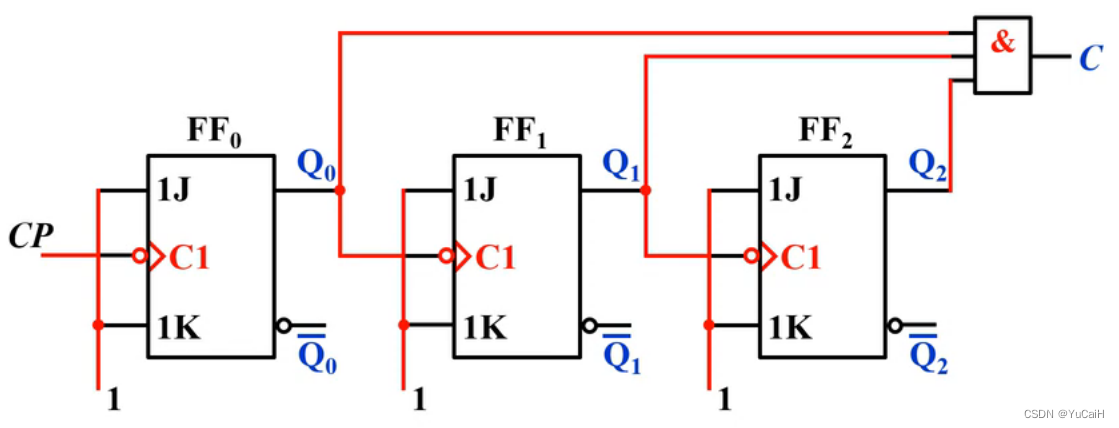

  • Step3：画电路图

    在这里插入图片描述

  • Step4：检查电路能否自启动

    电路没有无效状态，所以能自启动

若 Step2 中选用 CP 下降沿触发的 D 触发器

  • Step2：选触发器，求方程

    选触发器：用到 3 位二进制代码，故选用 3 个 触发器（这里选用 CP 下降沿触发的 D 触发器），分别用 F F 0 、 F F 1 、 F F 2 FF_0、FF_1、FF_2 FF0​、FF1​、FF2​ 表示

其余步骤和 【选用 CP 下降沿触发 JK 触发器】 一样，只是对应的驱动方程需要根据 D 触发器的特性方程改变，电路图需要使用 D 触发器

D触发器特性方程： Q n + 1 = D Q^{n+1}=D Qn+1=D

在这里插入图片描述

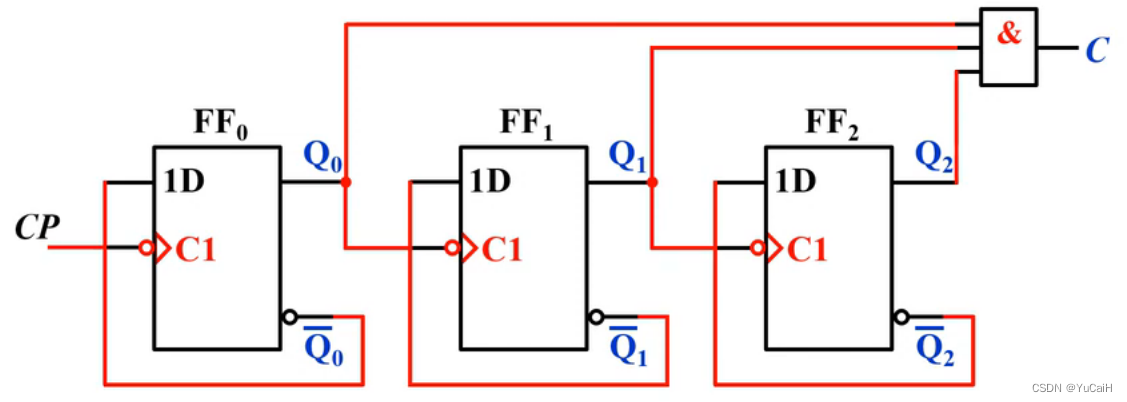

对应电路图

在这里插入图片描述

若 Step2 中选用 CP 上升沿触发的 JK 触发器

  • Step2：选触发器，求方程

    选触发器：用到 3 位二进制代码，故选用 3 个 触发器（这里选用 CP 上升沿触发的 JK 触发器），分别用 F F 0 、 F F 1 、 F F 2 FF_0、FF_1、FF_2 FF0​、FF1​、FF2​ 表示

其余步骤和 【选用 CP 下降沿触发 JK 触发器】 一样，只是对应的时钟方程和电路图需要改变

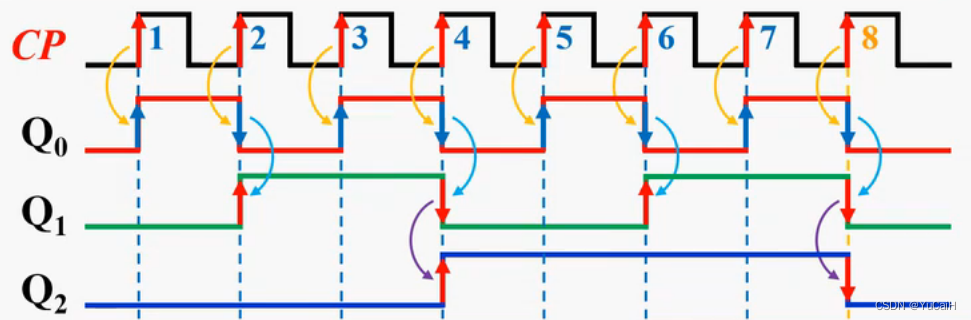

时钟方程(异步时序电路的关键)：先根据状态转换图画出时序图，再根据翻转条件选脉冲

在这里插入图片描述

根据翻转条件选脉冲

  • F F 0 FF_0 FF0​ ：每来一个 C P ↑ CP↑ CP↑ 翻转一次，选 C P CP CP 作为时钟脉冲
  • F F 1 FF_1 FF1​ ：在 C P 2 ↑ 、 C P 4 ↑ 、 C P 6 ↑ 、 C P 8 ↑ CP_2↑、CP_4↑、CP_6↑、CP_8↑ CP2​↑、CP4​↑、CP6​↑、CP8​↑ 时刻翻转，选 Q 0 ‾ \overline{Q_0} Q0​​ 作为时钟脉冲
  • F F 2 FF_2 FF2​ ：在 C P 4 ↑ CP_4↑ CP4​↑ 和 C P 8 ↑ CP_8↑ CP8​↑ 时刻翻转，选 Q 1 ‾ \overline{Q_1} Q1​​ 作为时钟脉冲

C P 0 = C P ( C P ↑ ) CP_0=CP(CP↑) CP0​=CP(CP↑)

C P 1 = Q 0 ( Q 0 ‾ ↑ , Q 0 ↓ ) CP_1=Q_0(\overline{Q_0}↑,Q_0↓) CP1​=Q0​(Q0​​↑,Q0​↓)

C P 2 = Q 1 ( Q 1 ‾ ↑ , Q 1 ↓ ) CP_2=Q_1(\overline{Q_1}↑,Q_1↓) CP2​=Q1​(Q1​​↑,Q1​↓)

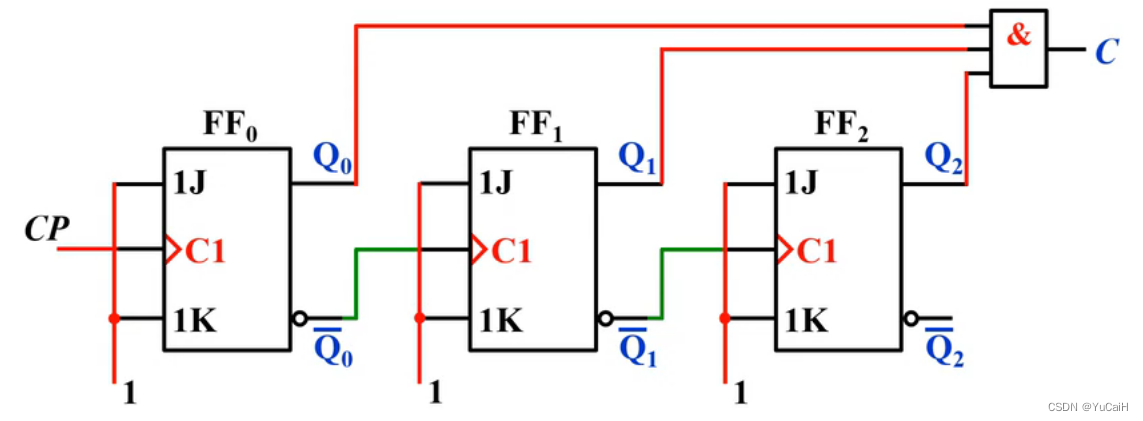

对应电路图

在这里插入图片描述

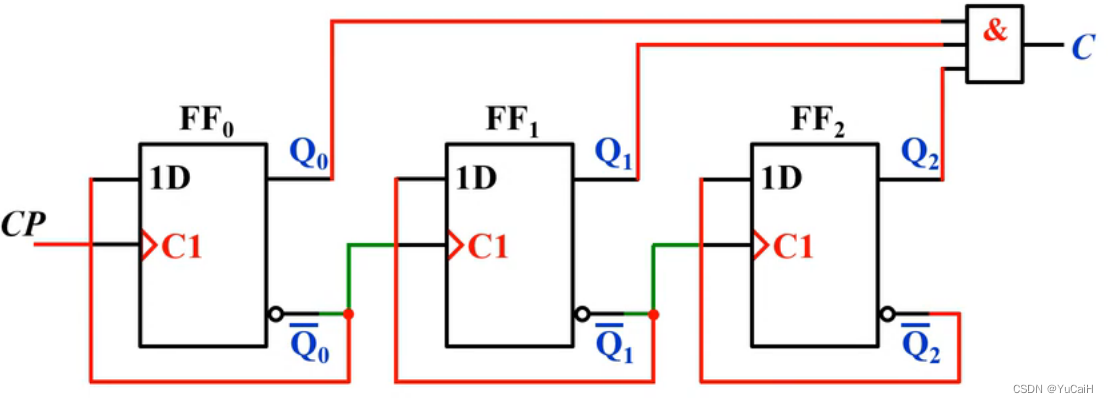

若 Step2 中选用 CP 上升沿触发的 D 触发器

  • Step2：选触发器，求方程

    选触发器：用到 3 位二进制代码，故选用 3 个 触发器（这里选用 CP 上升沿触发的 JK 触发器），分别用 F F 0 、 F F 1 、 F F 2 FF_0、FF_1、FF_2 FF0​、FF1​、FF2​ 表示

其余步骤和 【选用 CP 上升沿触发的 JK 触发器】 时一样，只是对应的驱动方程需要根据 D 触发器的特性方程改变（和 【选用 CP 下降沿触发的 D 触发器】 一样），电路图需要使用 D 触发器

在这里插入图片描述

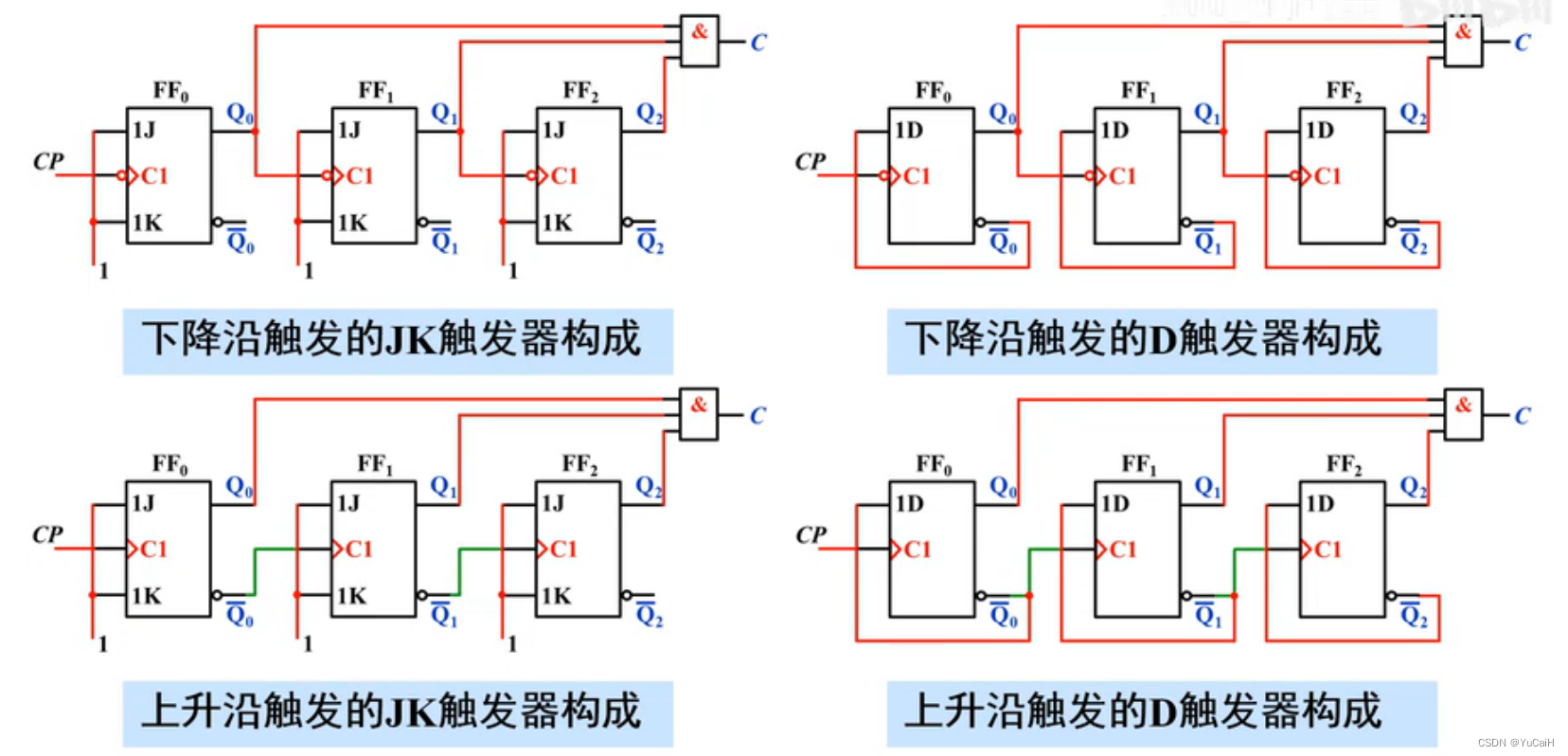

对比分析

在这里插入图片描述

由上图分析可得结论

  • 二进制异步加法计数器使用的单元电路是 T’ 触发器
  • 高位触发器的时钟信号是低位的输出，若选择下降沿触发的 T’ 触发器，应取 C P i = Q i − 1 CP_i=Q_{i-1} CPi​=Qi−1​ ，若选用上升沿触发，则取 C P i = Q ‾ i − 1 CP_i=\overline{Q}_{i-1} CPi​=Q​i−1​

二进制异步减法计数器

引例

【例2】设计一个 3 位二进制异步减法计数器

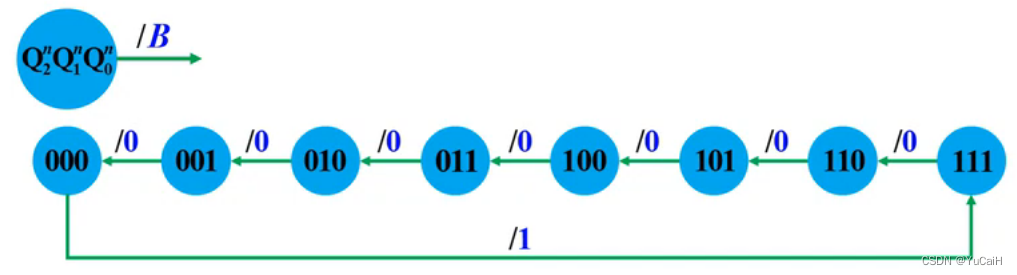

  • Step1：建立原始状态转换图

    在这里插入图片描述

  • Step2：选触发器，求方程

    1. 选触发器：用到 3 位二进制代码，故选用 3 个 触发器（这里选用 CP 下降沿触发 JK 触发器），分别用 F F 0 、 F F 1 、 F F 2 FF_0、FF_1、FF_2 FF0​、FF1​、FF2​ 表示

    2. 输出方程：

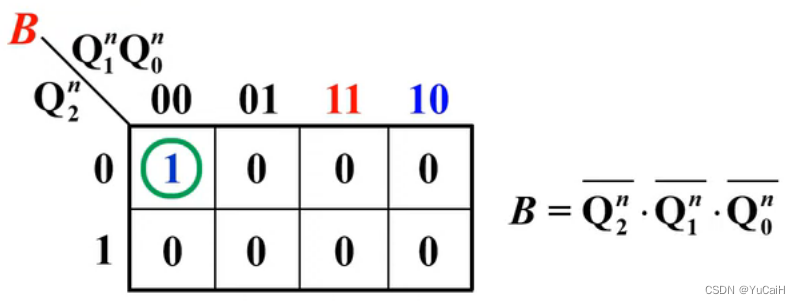

      根据状态转换图用卡诺图求输出方程

      在这里插入图片描述

    3. 时钟方程(异步时序电路的关键)：先根据状态转换图画出时序图，再根据翻转条件选脉冲

      在这里插入图片描述

      根据翻转条件选脉冲

      • F F 0 FF_0 FF0​ ：每来一个 C P ↓ CP↓ CP↓ 翻转一次，选 C P CP CP 作为时钟脉冲
      • F F 1 FF_1 FF1​ ：在 C P 1 ↓ 、 C P 3 ↓ 、 C P 5 ↓ 、 C P 7 ↓ CP_1↓、CP_3↓、CP_5↓、CP_7↓ CP1​↓、CP3​↓、CP5​↓、CP7​↓ 时刻翻转，选 Q 0 ‾ \overline{Q_0} Q0​​ 作为时钟脉冲
      • F F 2 FF_2 FF2​ ：在 C P 1 ↓ CP_1↓ CP1​↓ 和 C P 5 ↓ CP_5↓ CP5​↓ 时刻翻转，选 Q 1 ‾ \overline{Q_1} Q1​​ 作为时钟脉冲

      C P 0 = C P ( C P ↓ ) CP_0=CP(CP↓) CP0​=CP(CP↓)

      C P 1 = Q 0 ( Q 0 ‾ ↓ ) CP_1=Q_0(\overline{Q_0}↓) CP1​=Q0​(Q0​​↓)

      C P 2 = Q 1 ( Q 1 ‾ ↓ ) CP_2=Q_1(\overline{Q_1}↓) CP2​=Q1​(Q1​​↓)

    4. 状态方程：先画出次态卡诺图，再拆分开得各触发器卡诺图

      在这里插入图片描述

      由拆分卡诺图得状态方程

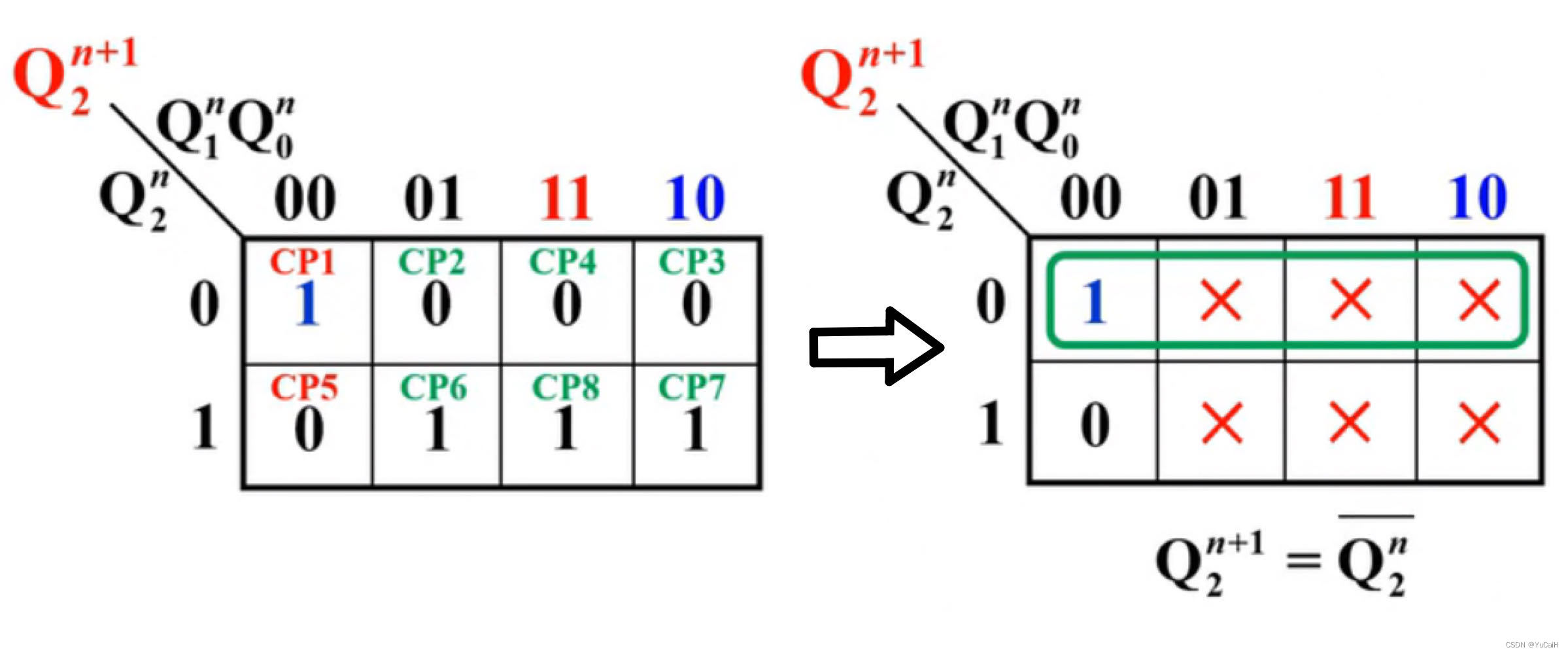

      F F 2 FF_2 FF2​ 在 C P 1 ↓ CP_1↓ CP1​↓ 和 C P 5 ↓ CP_5↓ CP5​↓ 时刻翻转， C P 2 、 C P 4 、 C P 3 、 C P 6 、 C P 8 、 C P 7 CP_2、CP_4、CP_3、CP_6、CP_8、CP_7 CP2​、CP4​、CP3​、CP6​、CP8​、CP7​ 没用，当作约束项处理

      在这里插入图片描述

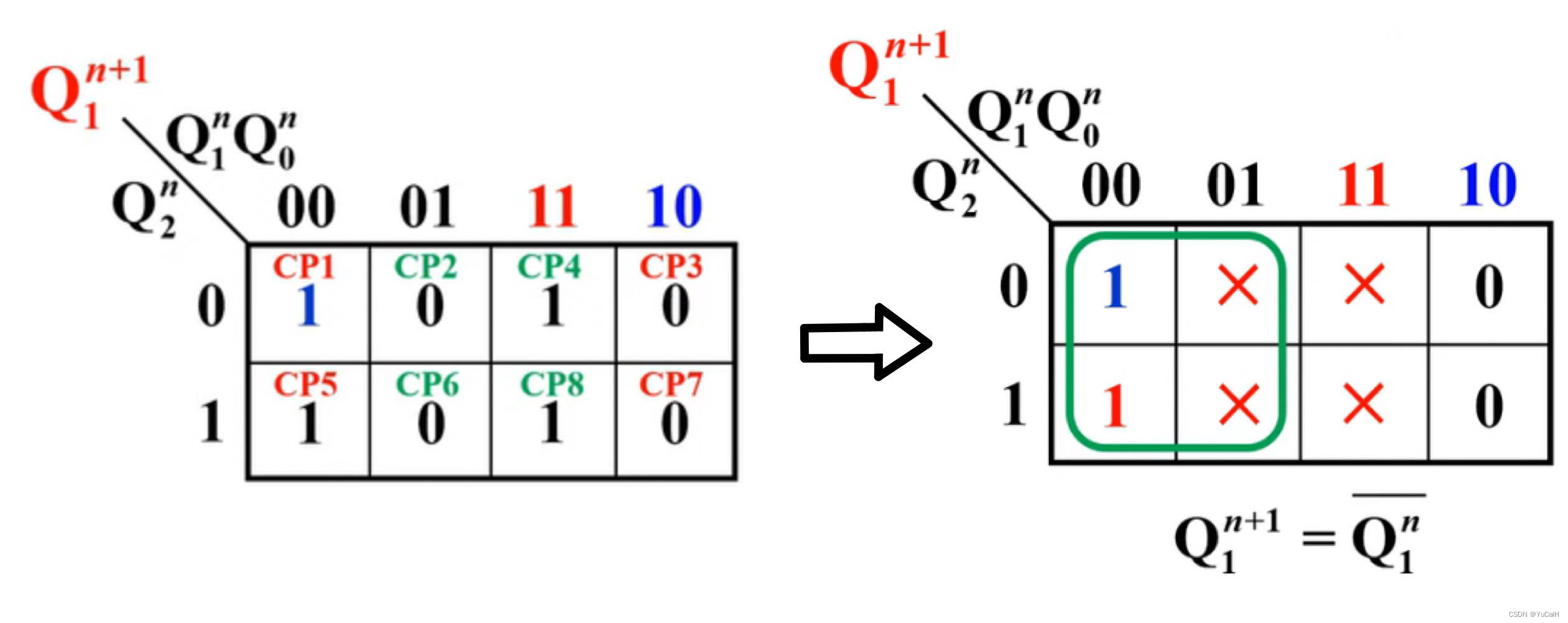

      F F 1 FF_1 FF1​ 在 C P 1 ↓ 、 C P 3 ↓ 、 C P 5 ↓ 、 C P 7 ↓ CP_1↓、CP_3↓、CP_5↓、CP_7↓ CP1​↓、CP3​↓、CP5​↓、CP7​↓ 时刻翻转， C P 2 、 C P 4 、 C P 6 、 C P 8 CP_2、CP_4、CP_6、CP_8 CP2​、CP4​、CP6​、CP8​ 没用，当作约束项处理

      在这里插入图片描述

      由于 Q 0 Q_0 Q0​ 受时钟信号 C P CP CP 控制，所以按照普通卡诺图拆分方法即可

      在这里插入图片描述

    5. 驱动方程：变换状态方程，使之形式与选用触发器的特性方程一致，比较后得驱动方程

      JK 触发器的特性方程： Q n + 1 = J Q n ‾ + K ‾ Q n Q^{n+1}=J\overline{Q^n}+\overline{K}Q^n Qn+1=JQn​+KQn

      在这里插入图片描述

  • Step3：画电路图

    在这里插入图片描述

  • Step4：检查电路能否自启动

    电路没有无效状态，所以能自启动

若采用 CP 上升沿触发的 JK 触发器

在这里插入图片描述

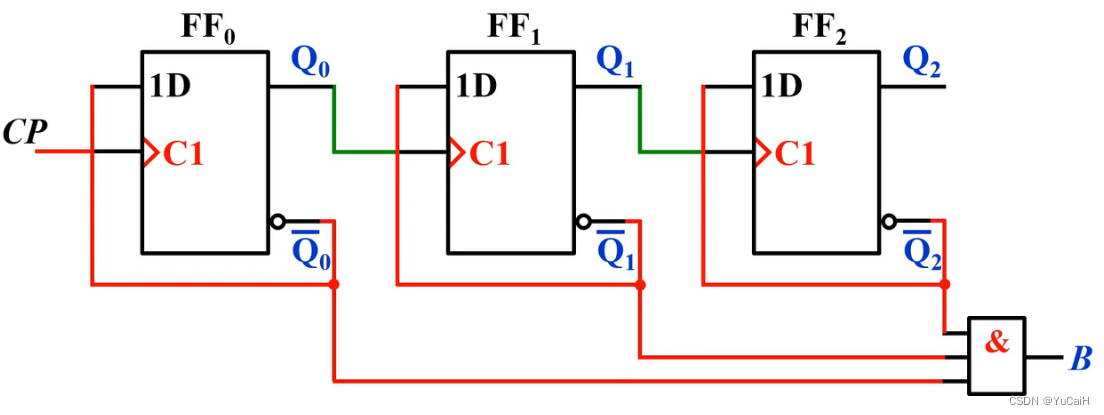

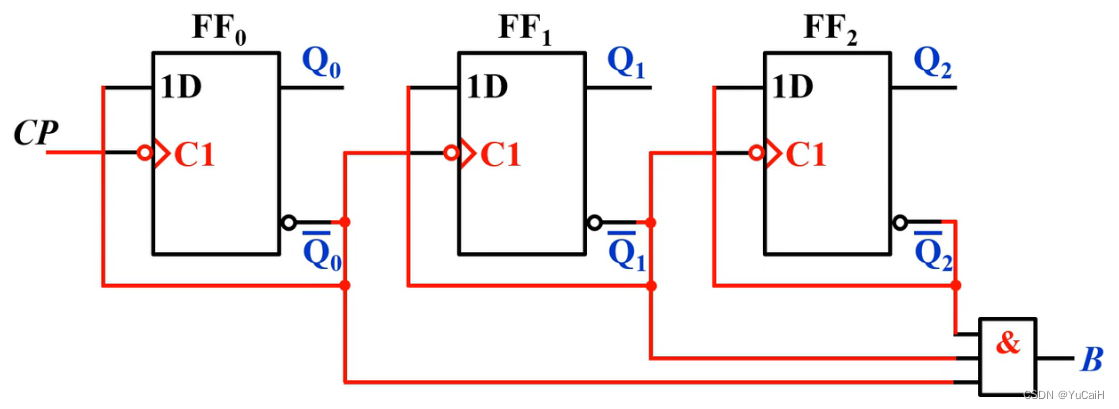

若采用 CP 上升沿触发的 D 触发器

在这里插入图片描述

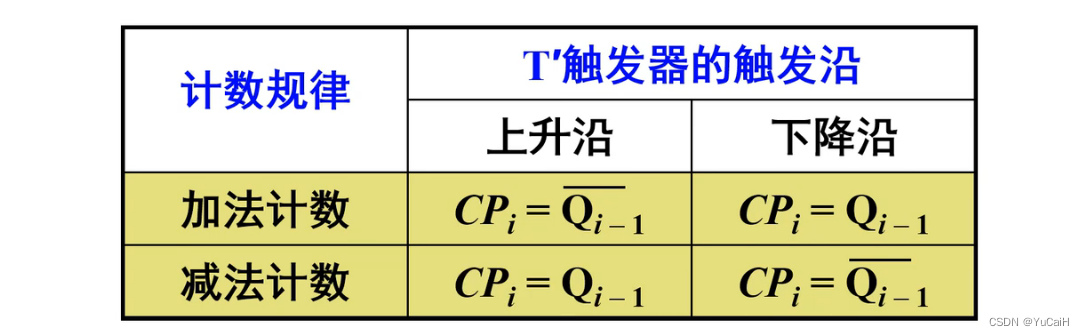

总结 - 异步二进制计数器的构成方法

将触发器接成T触发器，然后级联，将计数脉冲CP从最低位时钟端输入
其它各位时钟端接法如下表

在这里插入图片描述
