第22课 绘制元器件符号——元器件属性的设置

概述

我们在画完一个元器件之后，还要对它整体的属性进行设置。主要就是设置它的型号、位号以及电阻值、电容值、电感值等等。

---

打开Properties Panel

我们还是要在Properties Panel上来做这些设置。

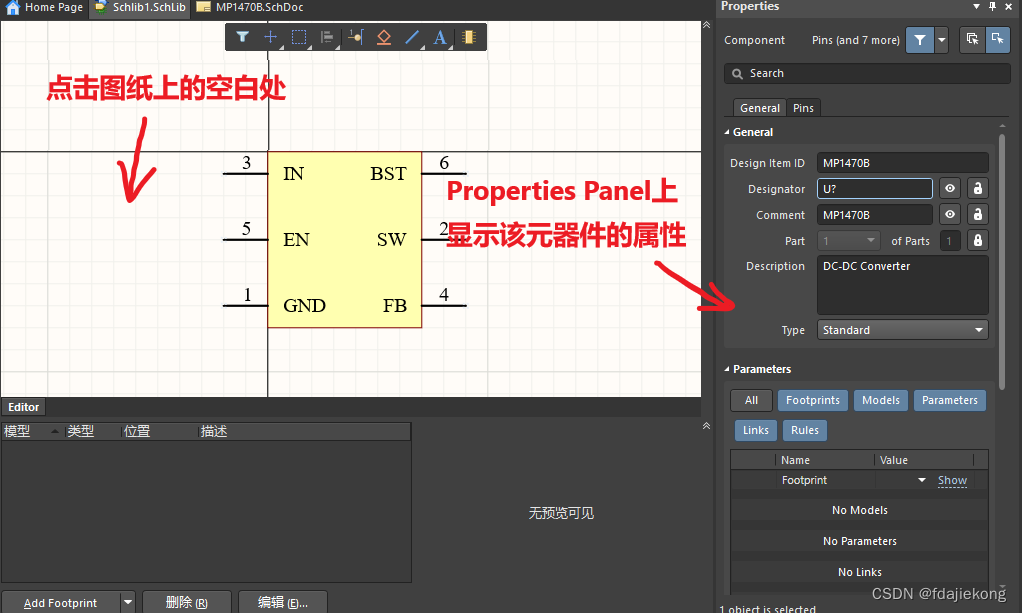

点击元器件图纸上的空白处，即可在Properties Panel上显示该元器件的整体属性。

---

IC类元器件属性的设置

对于IC类元器件，我们通常按如下规则设置它的属性。

在Properties Panel的General栏上：

• Design Item ID：填写元器件的型号。该项目作为元器件的正式名称，用在各种列表中。
• Designator：填写元器件的位号。一般就填“U?”、“D?”、“Q?”等，其中"?"表示元器件的位号暂未确定；
• Comment：也填写元器件的型号。该项目会显示在原理图上，作为元器件的名称；
• Description：填写元器件的描述信息。该项目不作显示，你不填也罢；
• Type：设置元器件的类型。保持默认的“Standard”就行了，别的不用管。

对于初学者而言，Properties Panel上的其他地方暂时都不需要去更改，保持默认就行了。

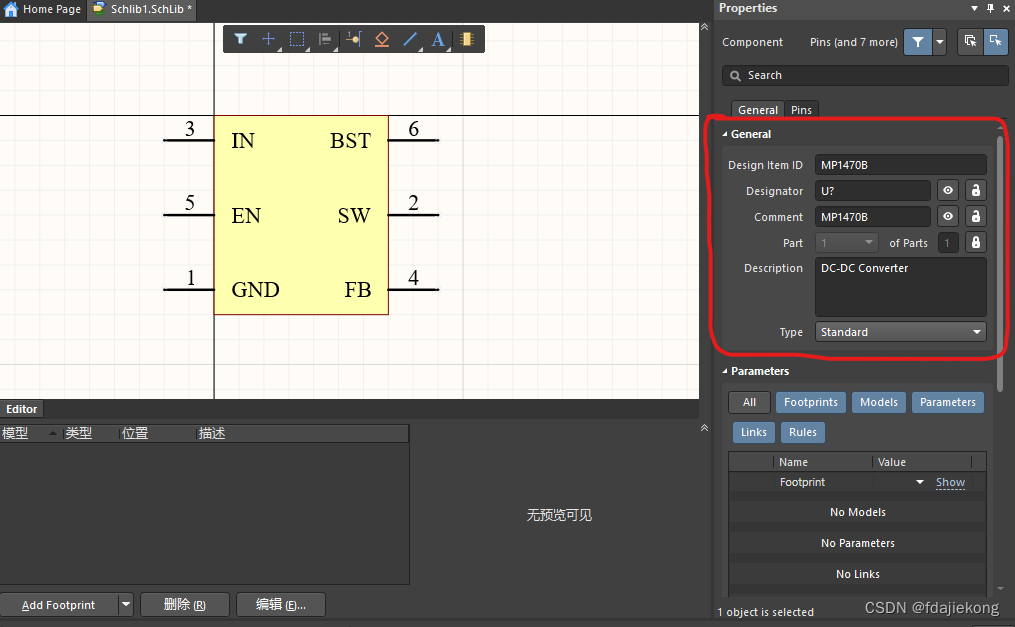

具体实例如下图所示：

---

容阻感类元器件属性的设置

对于容阻感类元器件，我们通常按如下规则设置它的属性。

在Properties Panel的General栏上：

• Design Item ID：填写元器件的型号。容阻感一般不填具体型号，就填Resistor、Capacitor这种用以分辨即可。
• Designator：填写元器件的位号。一般就填“R?”、“C?”、“L?”等，其中"?"表示元器件的位号暂未确定；
• Comment：此处先留白。在画原理图时，用于填写容阻感的具体特性数值；
• Description：填写元器件的描述信息。该项目不作显示，你不填也罢；
• Type：设置元器件的类型。保持默认的“Standard”就行了，别的不用管。

对于初学者而言，Properties Panel上的其他地方暂时都不需要去更改，保持默认就行了。

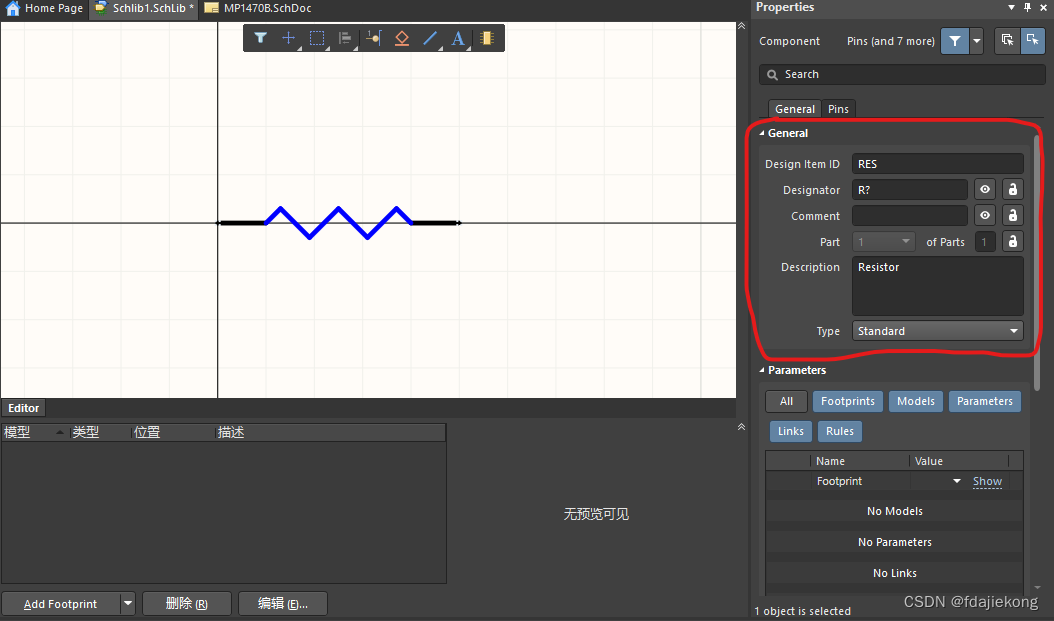

具体实例如下图所示：

---

效果展示

下面来看一下设置元器件属性的效果。

先看下IC类元器件，我们把一个IC芯片放置到原理图上。

可以看到，效果非常理想，元器件的位号和型号都已经显示出来了。之后根据需要再给元器件标注位号就行了。操作方法以后再说。

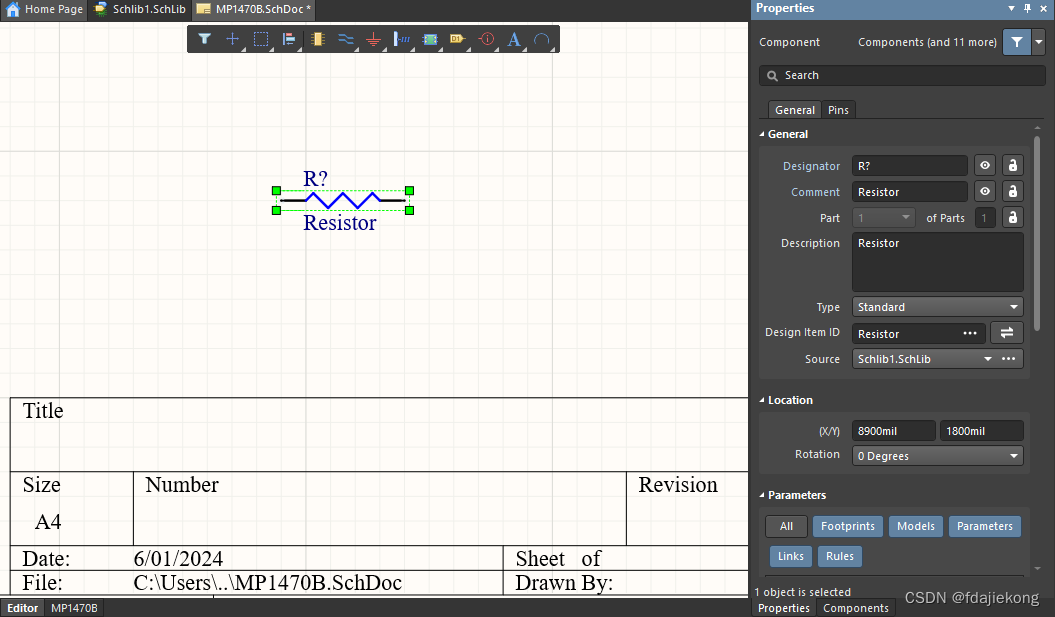

再来看下容阻感类元器件，以电阻为例，我们把一个电阻放置到原理图上。

可以看到，元器件的位号已经显示出来了，不过Comment位置显示的是“Resistor”。我们要根据具体的需求，在Properties Panel上的Comment栏填上电阻的阻值，并标注电阻的位号。操作方法以后细说。

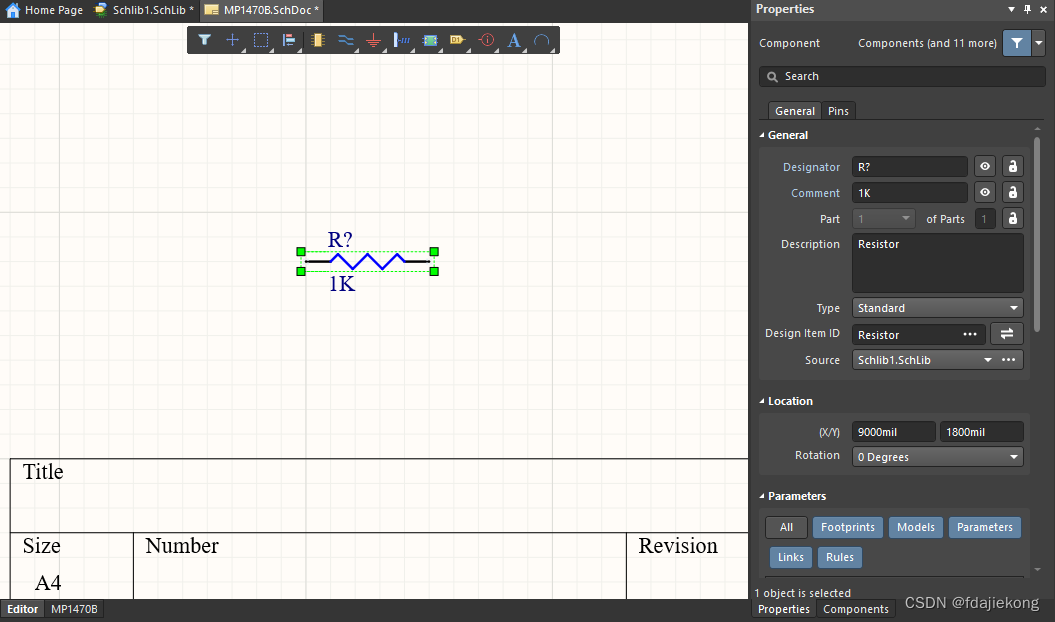

我们试着将这个电阻设为1K的。

 现在，电阻的阻值就显示为1K了。
