LTspice 入门教程3 导入仿真模型

LTspice 最初是由凌力尔特（Linear Techonology）公司开发的，里面大部分器件是 LT 的。

很多运放器件是 TI 家的，LTspice 里没有。尽管 TI 发布的器件仿真模型是 PSpice 格式的，其实 LTspice 也可以使用：

今天，我们学习如何在 LTspice 中导入 PSpice 仿真模型。

导入方法有两种，一种比较简单，但是原理图符号不匹配，一种稍微麻烦一些，但是原理图符号是匹配的。

简单方法

1. 下载仿真模型

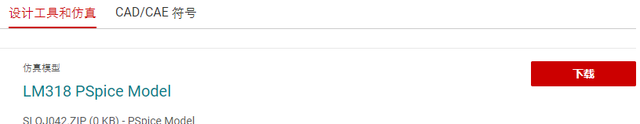

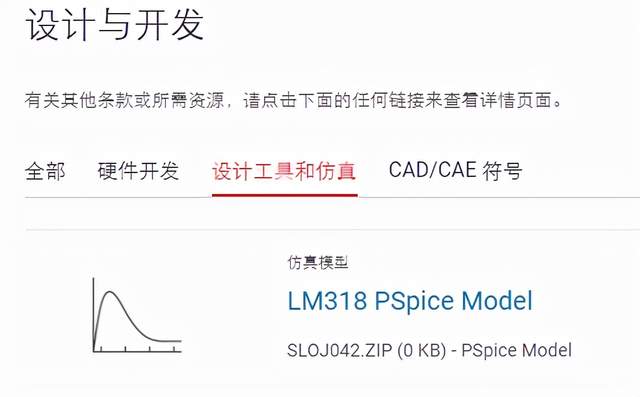

TI 网站里直接点击器件旁边的下载按钮，下载器件仿真模型：

把器件仿真模型文件下载到 LTspice 仿真电路工程目录中，下载解压后得到一个 “LM318.301” 的文件：

在 LTspice 中打开包含有子电路（subcircuit）定义的仿真模型文件:

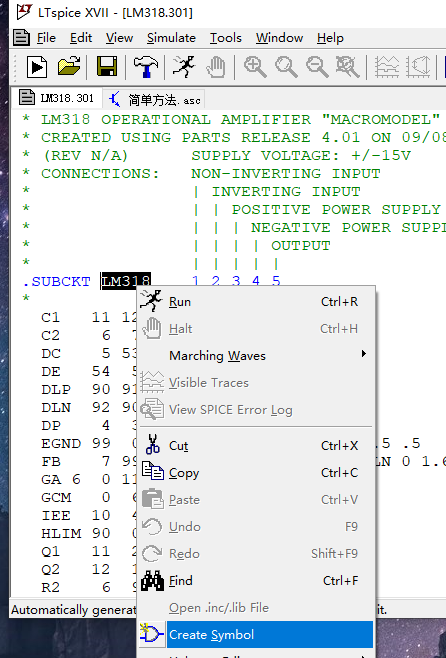

2.右键单击包含有子电路定义的一行，选择 Create Symbol

在弹出的提示框中选择“是”：

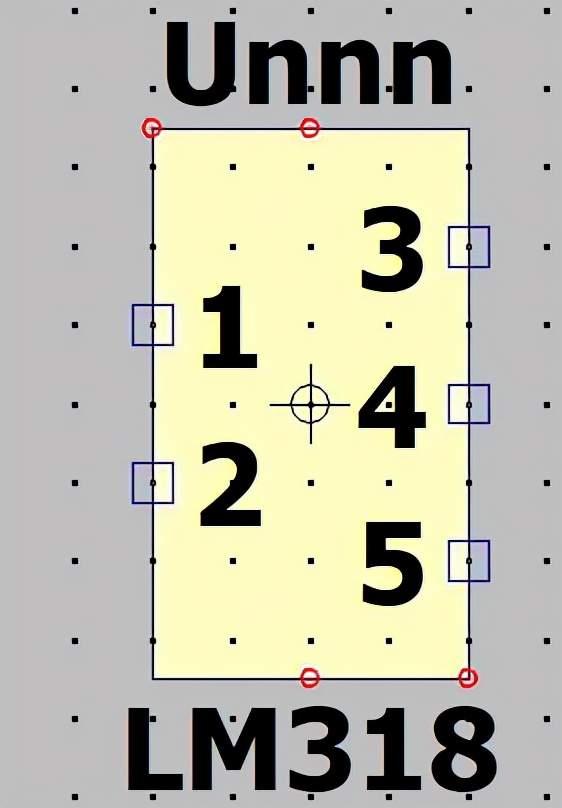

3.编辑（如果需要的话），保存器件：

4.使用器件

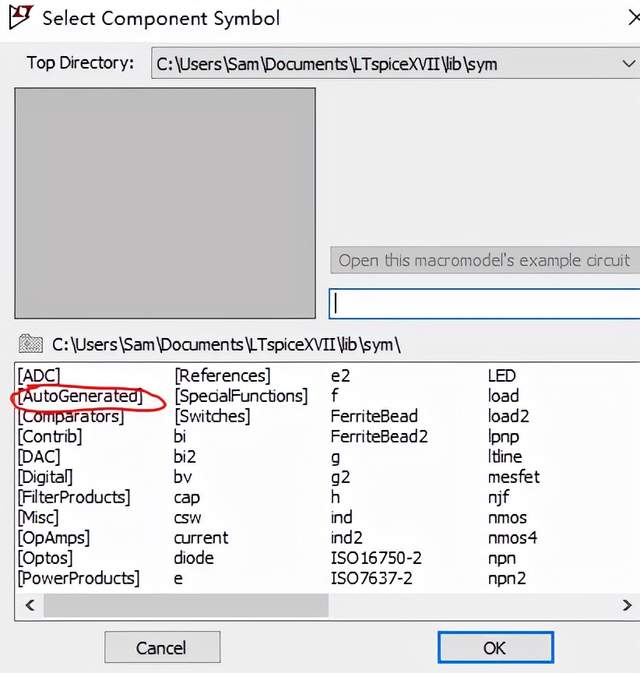

用上述方法导入的器件在 AutoGenerated 分类下：

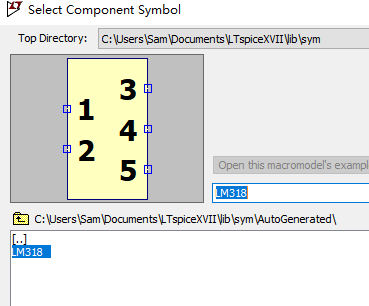

点击进去，找到器件，使用即可：

复杂方法

上述方法导入的运放符号是矩形的，不是常规的三角形。下面介绍另一种导入方法。

1. 下载模型到电路工程目录中，打开模型文件，和上面步简单方法中介绍的一样。

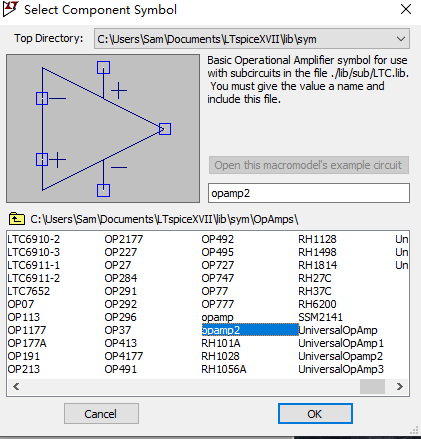

2. 原理图中使用通用运放符号opamp2:

在运放器件上点击鼠标右键：

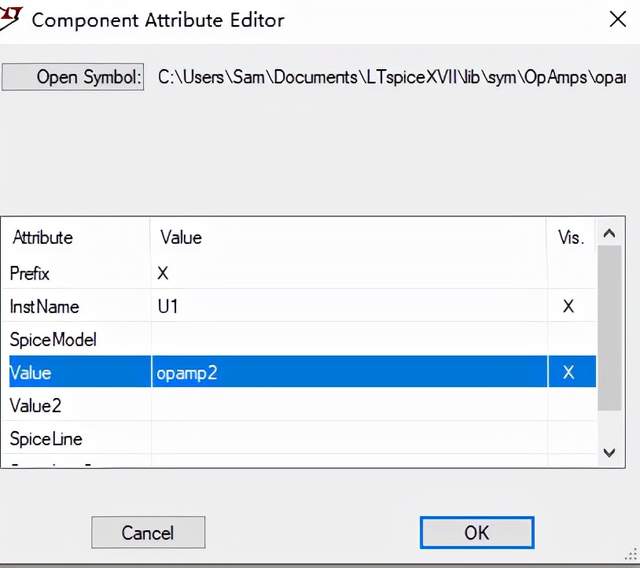

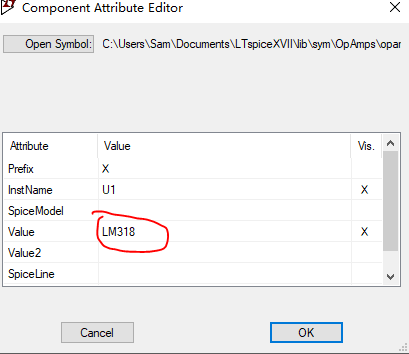

将 Value 的值改为仿真模型文件中子电路定义的名字，两个名字必须严格保持一致：

两个名字必须严格一致

3. 关联仿真模型文件，告诉 LTspice 去哪里找器件仿真文件。

点击 LTspice 工具栏中的 .op 按钮打开 SPICE directive 编辑窗口：

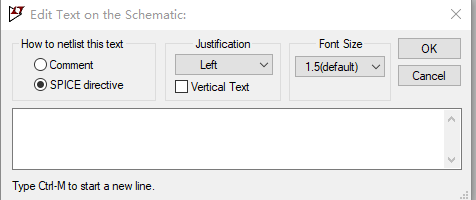

SPICE directive 编辑窗口

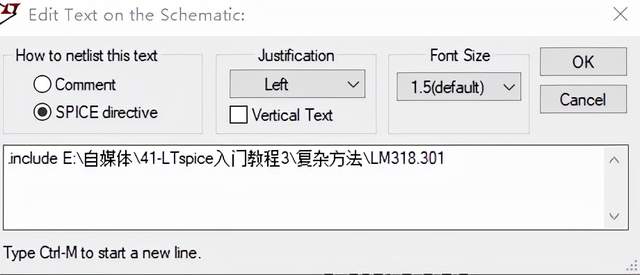

输入仿真文件的全路径名：

输入仿真文件的全路径名

然后，就可以正常使用下载的器件了。

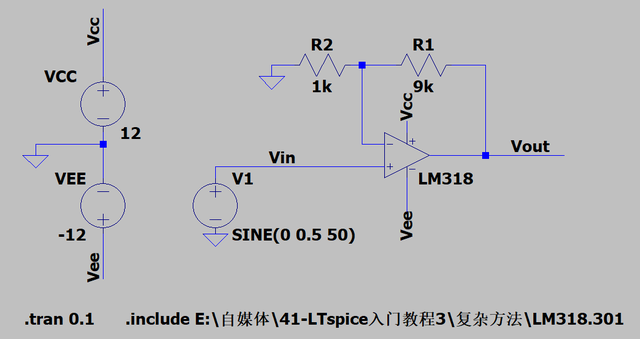

完整的仿真电路如下：
